ГРПШ, или шкафные газорегуляторные пункты, используются в системах распределения газа с целью снижения входного давления природного газа, а также поддержания требуемого уровня его давления на выходе из газорегуляторного пункта. Конструкция ГРПШ предусматривает установку оборудования для очистки природного газа от твердых частиц и примесей, а также оборудования, предназначенного для прекращения подачи газа потребителю в случае аварийного изменения уровня выходного давления.

Также шкафные газорегуляторные пункты применяются в системах, где используется газовая фаза сжиженного природного газа.

По своему устройству газорегуляторные пункты ГРПШ представляют собой металлический шкаф, в котором устанавливается технологическое оборудование. Для доступа к оборудованию ГРПШ оборудуется дверьми, расположенными с одной или двух сторон. Если в этом есть необходимость, в ГРПШ устанавливается электрический или газовый обогрев.

Назначение и описание ГРПШ

Установка шкафных газорегуляторных пунктов обусловлена тем, что в магистральных газопроводах давление природного газа порой доходит до десяти МПа. Первичное снижение давления газа осуществляется на газораспределительных станциях, где его уровень снижается до одного-двух МПа. Однако внутренние газопроводы домов и зданий не рассчитаны на такое давление, и его требуется снизить до параметров, которые нужны конечному потребителю газа.

В связи с этим, ГРПШ выполняют такие функции, как:

  • Технологический и коммерческий учет расхода газа (если этого требует заказчик).
  • Прекращение подачи газа потребителю, в случае аварийного изменения заданного уровня выходного давления газа.
  • Фильтрация природного газа.
  • Поддержание давления на выходе в автоматическом режиме.
  • Редуцирование (снижение) среднего или высокого давления газа, который поступает из распределительных магистралей.

Редуцирование поступающего природного газа происходит в регуляторе давления газа. Оно поддерживается на заданном уровне независимо от того, как изменяется расход газа или входное давление. Благодаря данной функции использующее газ оборудование пользователей защищено от скачков давления.

Конструкция и устройство ГРПШ

Установка всего технологического оборудования производится в шкаф из металла, который изготавливают из несгораемых материалов. Благодаря шкафной конструкции оборудование газорегуляторного пункта защищено от негативного воздействия различных внешних факторов окружающей среды. Помимо этого, шкаф ГРПШ дополнительно оборудован замком, благодаря чему оборудование дополнительно защищено от несанкционированного доступа.

Установка ГРПШ может осуществляться как на открытой территории, так и в отапливаемых помещениях. Если ГРПШ используется на открытой территории, то для корректной эксплуатации в условиях низких температур его можно дополнительно оснастить электрическим либо газовым обогревом шкафа. Газовый обогрев ГРПШ осуществляется при помощи инфракрасной горелки, а электрический – путем установки внутри шкафа конвекторов. Как в первом, так и во втором случае температуру нагрева можно регулировать. При необходимости корпус шкафа может быть дополнительно теплоизолирован.

По входному газопроводу, через кран природный газ поступает в газорегуляторный пункт. Далее он проходит через фильтр, где очищается от возможных примесей и поступает в регулятор давления газа, где осуществляется его редуцирование, и дальнейшее поддерживание давления на требуемом уровне.

Технические характеристики ГРПШ

Ниже приведены общие технические параметры шкафных газорегуляторных пунктов:

  • Входное давление газа не должно превышать 1,2 МПа. Если есть необходимость, по спецзаказу могут быть изготовлены установки, в которых входное давление может составлять 1,6 МПа.
  • Выходное давление газа – в диапазоне от 0,001 до 0,6 МПа.
  • Пропускная способность ГРПШ может составлять вплоть до 500000 кубометров в час.
  • При необходимости ГРПШ могут укомплектовываться различными счетчиками газа.
  • ГРПШ комплектуются различными регуляторами давления газа, такими как РДК, РДГБ, РДП, РДГК, РДБК, РДСК, РДНК, РДГ, РДГД, РДУ.

Классификация ГРПШ

Классификация ГРПШ осуществляется по количеству выходов и линий редуцирования. Различают такие конструктивные исполнения шкафных газорегуляторных пунктов:

  • ГРПШ с более чем двумя линиями редуцирования.
  • ГРПШ с двумя линиями редуцирования, рассчитанными на разные либо одинаковые давления (при параллельной либо последовательной установке регуляторов давления газа).
  • ГРПШ с основной и резервной линией редуцирования.
  • ГРПШ с одной линией редуцирования.

Дополнительно ГРПШ могут укомплектовываться различными измерительными комплексами на базе турбинных или ротационных счетчиков для технологического или коммерческого учета расхода природного газа. Также устанавливаются средства для определения таких параметров, как температура и давление газа.

В зависимости от того, какие требования предъявляет заказчик к автоматизации ГРПШ, они также могут изготавливаться с комплексами телемеханики или телеметрии, предназначенными для дистанционного управления и контроля ГРПШ.

Газовое оборудование ГРПШ

Внутри ГРПШ производится установка оборудования, предназначенного для снижения давления, фильтрации газа, а также учета различных технических параметров (опционально), а именно:

  • Измерительный комплекс (опционально).
  • Манометр.
  • Сбросные и предохранительные устройства.
  • Регулятор давления газа.
  • Запорная арматура (вентили, задвижки, краны).
  • Фильтр газовый сетчатый ФС.

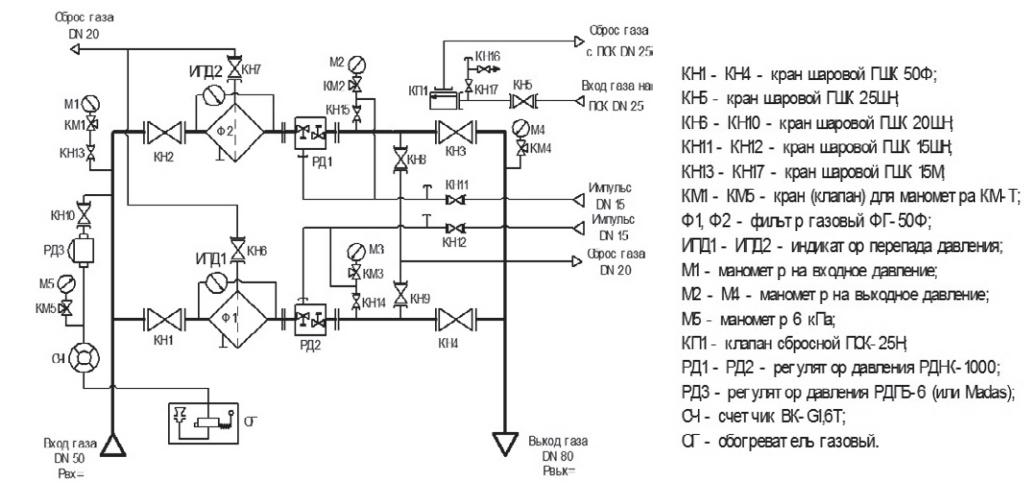

В случае если имеется резервная или вторая линия редуцирования, она снабжается аналогичным набором оборудования

  • ГРПШ с основной и резервной линиями редуцирования и измерительным комплексом
  • ГРПШ с основной и резервной линиями редуцирования
  • Источник: http://mingas.ru/2016/04/shkafnye-gazoregulyatornye-punkty-grpsh/



    Виды ГРПШ, ПГБ, ГРПБ



    Сводная таблица технических характеристик газорегуляторных пунктов шкафных с одной линией редуцирования





    №№

    п/п

    Модель

    Регулятор

    Pвх,

    МПа

    Pвых,

    кПа

    Максимальная

    пропускная

    способность, м³/ч

    1

    ГРПШ-6

    РДГБ-6

    1,2

    2,2

    6

    2

    ГРПШ-10

    РДГК-10

    0,6

    1,5–2,0

    15,5

    3

    ГРПШ-10МС

    РДГК-10М

    0,6

    1,5–2,0

    80

    5

    ГРПШ-FE10

    FE 10

    0,6

    2

    15

    6

    ГРПШ-FE25

    FE 25

    0,6

    2

    38

    7

    ГРПШ-10

    РДГК-10/3

    0,6

    2,0–2,5

    30

    8

    ГРПШ-10МС

    РДГК-10/5М

    0,6

    2,0–2,5

    70

    9

    ГРПШ-1

    РДГД-20М

    0,6

    1,2–3

    100

    10

    ГРПШ-32К/3

    РДНК-32

    1,2

    2,0–2,5

    64

    11

    ГРПШ-32К/6

    РДНК-32

    0,6

    2,0–2,5

    105

    12

    ГРПШ-32К/10

    РДНК-32

    0,3

    2,0–2,5

    100

    13

    ГРПШ-B/6

    B6 Francel

    0,6

    0,9–4,5

    7,2

    14

    ГРПШ-B/10

    B10 Francel

    0,6

    0,9–4,5

    12

    15

    ГРПШ-B/25

    B25 Francel

    0,6

    0,9–4,5

    30

    16

    ГРПШ-B/40

    B40 Francel

    0,6

    0,9–4,5

    48

    17

    ГРПШ-R/70

    R70 Tartarini

    0,6

    0,6–7,2

    70





    Сводная таблица технических характеристик газорегуляторных пунктов и установок с одной линией редуцирования и байпасом



    №№

    п/п

    Модель

    Регулятор

    Pвх,

    МПа

    Pвых,

    кПа

    Максимальная

    пропускная

    способность, м³/ч

    1

    ШГКС-6/3-400

    РДК

    0,6

    225–227

     -

    2

    ШГКС-12/3-400

    РДК

    1,2

    225–275

     -

    3

    ШБГУ-40-3

    РДК

    1,2

    14–19

     -

    4

    ШГК-100-3

    РДК

    1,2

    14–19

     -

    5

    ШБДГ-400-3

    РДК

    1,2

    14–19

     -

    6

    ГРПШ-32/3Б

    РДНК-32

    1,2

    2,0–2,5

    64

    7

    ГРПШ-32/6Б

    РДНК-32

    0,6

    2,0–2,5

    105

    8

    ГРПШ-32/10Б

    РДНК-32

    0,3

    2,0–2,5

    100

    9

    ГРПШ-1

    РДГД-20М

    0,6

    1,2–3

    100

    10

    ГРПШ-R/72-1-Б

    R/72 Tartarini

    0,6

    0,6–7,2

    70

    11

    ГРПШ-B/249-1-Б

    B/249 Tartarini

    0,6

    1,3–8,0

    250

    12

    ГРПШ-A/109-1-Б

    A/109 Tartarini

    0,6

    2,0–7,5

    400

    13

    ГРПШ-A/149-1-Б(Q ≤ 400 м³/ч)

    A/149 Tartarini

    0,6

    1,0–8,0

    400

    14

    ГРПН-300-10

    РДУ-32 (РД-32)

    0,3

    1,2–3,5

    124

    15

    ГРПН-300-6

    РДУ-32 (РД-32)

    1,2

    1,2–3,5

    258

    16

    ГРПН-300-4

    РДУ-32 (РД-32)

    1,2

    1,2–3,5

    150

    17

    ГРПШ-400У

    РДНК-400

    0,6

    2–5

    500

    18

    ГРПШ-400*

    РДНК-400

    0,6

    2–5

    250

    19

    ГРПШ-400-01

    РДНК-400М

    0,6

    2–5

    500

    20

    ГРПШ-01-У1

    РДНК-У

    1,2

    2–5

    900

    21

    ГРПШ-07-У1

    РДНК-1000

    0,6

    2–5

    800

    22

    ГРПШ-03М-У1

    РДСК-50М

    1,2

    30–100

    900

    23

    ГРПШ-03БМ-У1

    РДСК-50БМ

    1,2

    270–300

    1100

    24

    Источник: http://promgazarm.ru/modeli-grpsh-pgb-grpb.html

    ГРПШ (газорегуляторный пункт шкафной) представляет собой комплекс газового оборудования, предназначенный для понижения входного давления газа и поддержания его стабильным на выходе, а также для фильтрации проходящего потока газа.



    Газорегуляторные пункты шкафные (ГРПШ) применяются для обеспечения потребностей в газоснабжении коммунально-бытовых, промышленных и других объектов.



    Название ГРПШ является унифицированным. Помимо него, на рынке газового оборудования можно встретить аналогичную продукцию под следующими наименованиями:



    — УГРШ (установка газорегуляторная шкафная);

    — ГСГО (газорегуляторный пункт с газовым обогревом);

    — ПРДГ (пункт редуцирования давления газа);

    — ПГРШ (пункт газорегуляторный шкафной) и др.



    Все эти аббревиатуры обозначают один и тот же вид газового оборудования: пункт редуцирования давления газа, расположенный в металлическом несгораемом шкафу.

    КЛАССИФИКАЦИЯ ГРПШ





    Газорегуляторные пункты шкафные различаются в зависимости от назначения, технологической схемы, оснащенности дополнительными устройствами и оборудованием.



    В зависимости от технологической схемы различаются следующие виды ГРПШ:



    — с одной линией редуцирования и байпасом;

    — с основной и резервной линиями редуцирования;

    — с двумя линиями редуцирования и разными регуляторами на среднее и низкое давление (в ГРПШ этого типа регуляторы могут быть установлены параллельно или последовательно).

    Газорегуляторный пункт шкафной имеет один или два выхода. Расположение входа и выхода в зависимости от исполнения и от условий подключения может быть горизонтальным или вертикальным.



    По назначению ГРПШ бывают:



    — домовые (применяемые для обслуживания жилищных объектов; как правило, имеют одну линию редуцирования);

    — промышленные (предназначены для обеспечения потребностей производственных объектов).



    Газорегуляторные пункты шкафные могут быть дополнительно оборудованы:



    — узлами учета расхода газа (счетчиками, измерительными комплексами);

    — электрическим или газовым обогревателем;

    — системой дистанционного управления технологическим процессом.

    ТИПОВОЕ УСТРОЙСТВО И ПРИНЦИП РАБОТЫ ГРПШ



    Типовое устройство ГРПШ включает:



    — входной кран;

    — газовый фильтр;

    — регулятор давления газа;

    — предохранительные клапаны (сбросной и запорный);

    — манометры для контроля давления на входе и выходе;

    — выходное запорное устройство.

    Газ через входной кран поступает в пункт и подается на узел фильтра. Здесь он очищается от пыли, окалины, ржавчины и других твердых частиц.



    На входе газ имеет высокое или среднее давление. Чтобы обеспечить его поступление к потребителям, давление необходимо понизить. Эту функцию выполняет регулятор давления — основной элемент устройства ГРПШ.



    На выходе из регулятора давление газа поддерживается на постоянном уровне независимо от его изменений на входе, а также от объема расхода газа. В случае изменений давления срабатывают предохранительные клапаны, которые могут быть встроены в регулятор: сбросной клапан сбрасывает в атмосферу излишки газа (при повышении давления), запорный клапан перекрывает подачу газа (при критическом повышении или понижении выходного давления).



    Резервная линия, если таковая имеется в составе ГРПШ, как правило, аналогична по составу и функциям. Ее назначение — обеспечивать подачу газа потребителям во время ремонта или проверки основной линии.

    КАК ВЫБРАТЬ ГРПШ

    Главное, что необходимо учитывать при выборе газорегуляторного пункта шкафного, — это параметры регулятора давления. К ним относятся диапазон значений входного и выходного давления, пропускная способность.



    При этом важно учитывать, что выходные значения ГРПШ могут не совпадать с параметрами регулятора.



    Специалисты компании «Газовик» предоставят вам экспертную консультацию по вопросам подбора ГРПШ. Для этого заполните форму обратной связи на сайте или позвоните по телефону 8-800-333-90-77 (звонок бесплатный).





    Источник: https://gazovik-complex.com/grpsh-vidy-osobennosti-princip-dejstviya/

    Главная \ Магазин \ Газорегуляторное оборудование \ ГРПШ с основной и резервной линией редуцирования \ ГРПШ производства СИГНАЛ

    ГРПШ производства СИГНАЛ с основной и резервной линиями редуцирования

    ГРПШ производства СИГНАЛ с основной и резервной линиями редуцирования.

    Уважаемые покупатели и партнеры!

    Представляем вашему вниманию каталог оборудования ГРПШ, производства компании СИГНАЛ.

    Газорегуляторные пункты шкафные (ГРПШ), установки (ГРУ)
    и пункты блочные (ПГБ) с регуляторами типа РДСК

    Основное назначение перечисленного оборудования заключается в необходимости редуцирования среднего или высокого давления.

    Также с помощью данных приборов подача газа автоматически отключается в случае аварийного повышения либо понижения выходного давления, отличающегося от всех допустимых значений, которые были заданы изначально.

    Ещё одна функция - это очистка газа от механических примесей, а также коммерческий учёт его расхода, для чего в соответствии с требованиями заказчика все виды установок ПГБ, ГРПШ и ГРУ изготавливаются при наличии встроенных узлов учета расхода газа. В этом случае обозначение изделия дополняется литерой «С».

    Пункты применяются в качестве самостоятельных ГРП в рамках систем газоснабжения населенных пунктов городского или сельского типа, а также промышленных и сельскохозяйственных объектов.

    Важно соблюдать требуемые условия эксплуатации пункта ГРПШ, ПГБ при наличии обогрева последних, которые имеют регулятор типа РДСК и должны идти в полном соответствии с климатическим исполнением У категории 1 по ГОСТ 15150-69, что позволит использовать их при температуре окружающей среды от +40 до +60 градусов Цельсия. Если речь идет об условиях эксплуатации тех же устройств без обогрева, но при наличии регулятора типа РДСК, то климатическое исполнение должно соответствовать У категории 4 по ГОСТ 15150-69.

    Газорегуляторные пункты шкафные (ГРПШ), установки (ГРУ) и пункты блочные (ПГБ) с регуляторами типа РДНК

    Основное назначение перечисленного оборудования заключается в необходимости редуцирования среднего или высокого давления.

    Также с помощью данных приборов подача газа автоматически отключается в случае аварийного повышения либо понижения выходного давления, отличающегося от всех допустимых значений, которые были заданы изначально.

    Ещё одна функция - это очистка газа от механических примесей, а также коммерческий учёт его расхода.

    Пункты применяются в качестве самостоятельных ГРП в рамках систем газоснабжения населенных пунктов городского или сельского типа, а также промышленных и сельскохозяйственных объектов.

    Важно соблюдать требуемые условия эксплуатации пункта ГРПШ, ПГБ при наличии обогрева последних, которые имеют регулятор типа РДСК и должны идти в полном соответствии с климатическим исполнением У категории 1 по ГОСТ 15150-69, что позволит использовать их при температуре окружающей среды от +40 до +60 градусов Цельсия. Если речь идет об условиях эксплуатации тех же устройств без обогрева, но при наличии регулятора типа РДНК, то климатическое исполнение должно соответствовать У категории 4 по ГОСТ 15150-69.

    Газорегуляторные пункты шкафные (ГРПШ), пункты блочные (ПГБ) и установки (ГРУ) с регуляторами типа РДГ-50 и РДГ-П-50

    Основное назначение перечисленного оборудования заключается в необходимости редуцирования среднего или высокого давления.

    Также с помощью данных приборов подача газа автоматически отключается в случае аварийного повышения либо понижения выходного давления, отличающегося от всех допустимых значений, которые были заданы изначально.

    Ещё одна функция - это очистка газа от механических примесей, а также коммерческий учёт его расхода, для чего в соответствии с требованиями заказчика все виды установок ПГБ, ГРПШ и ГРУ изготавливаются при наличии встроенных узлов учета расхода газа.

    Пункты применяются в качестве самостоятельных ГРП в рамках систем газоснабжения населенных пунктов городского или сельского типа, а также промышленных и сельскохозяйственных объектов.

    Важно соблюдать требуемые условия эксплуатации пункта ГРПШ, ПГБ при наличии обогрева последних, которые имеют регулятор типа РДСК и должны идти в полном соответствии с климатическим исполнением У категории 1 по ГОСТ 15150-69, что позволит использовать их при температуре окружающей среды от +40 до +60 градусов Цельсия. Если речь идет об условиях эксплуатации тех же устройств без обогрева, но при наличии регулятора типа РДСК, то климатическое исполнение должно соответствовать У категории 4 по ГОСТ 15150-69.

    К числу основных преимуществ регулятора РДГ-П-50 можно отнести:

    • наличие прямоточный конструкции для основного сервопривода;
    • единую ось расположения входа и выхода;
    • возможность осуществления монтажа на любой поверхности, включая вертикальный трубопровод;
    • стабильность работы даже при незначительном расходе газа в режиме импульсного газопотребления, актуального для газоснабжения котельных;
    • наличие специального патента на уплотнение сильфоном, который применяется сегодня взамен пары трения кольца и затвора;
    • использование запатентованный направляющей втулки, оснащенный ограничительным клапаном;
    • менее жесткие требования к уровню фильтрации газа и простоту настройки при незначительных габаритах.

    Газорегуляторные пункты шкафные (ГРПШ), пункты блочные (ПГБ) и установки (ГРУ) с регуляторами типа РДГ-150

    Основное назначение перечисленного оборудования заключается в необходимости редуцирования среднего или высокого давления.

    Также с помощью данных приборов подача газа автоматически отключается в случае аварийного повышения либо понижения выходного давления, отличающегося от всех допустимых значений, которые были заданы изначально.

    Ещё одна функция - это очистка газа от механических примесей, а также коммерческий учёт его расхода, для чего в соответствии с требованиями заказчика все виды установок ПГБ, ГРПШ и ГРУ изготавливаются при наличии встроенных узлов учета расхода газа.

    Пункты применяются в качестве самостоятельных ГРП в рамках систем газоснабжения населенных пунктов городского или сельского типа, а также промышленных и сельскохозяйственных объектов.

    Важно соблюдать требуемые условия эксплуатации пункта ГРПШ, ПГБ при наличии обогрева последних, которые имеют регулятор типа РДСК и должны идти в полном соответствии с климатическим исполнением У категории 1 по ГОСТ 15150-69, что позволит использовать их при температуре окружающей среды от +40 до +60 градусов Цельсия. Если речь идет об условиях эксплуатации тех же устройств без обогрева, но при наличии регулятора типа РДГ, то климатическое исполнение должно соответствовать У категории 4 по ГОСТ 15150-69.

    Источник: http://gazstroy.net/magazin/folder/grpsh-proizvodstva-signal-1

    Довольно часто в городской черте и за ее пределами на воздушных и наземных газопроводах можно увидеть железные шкафы, к которым проходят трубы. Они являются не чем иным, как грпш. Их главным предназначением является безопасное понижение давления газа с промышленного уровня до бытового с помощью редукторов, вентилей и клапанов. Кроме того, они служат для очистки природного топлива и его учета. Еще одной их функцией является автоматическое отключение газа при авариях на газопроводах.

    Подобные пункты состоят из нескольких линий редуцирования. Они представляют собой крепкие шкафы из железа на станинах. ГРПШ могут использоваться практически при любых климатических условиях. Они работают исправно даже при таких диапазонах температур: + 60 до -40 Со.

    Такие пункты бывают нескольких видов. Они различаются в зависимости от технологической схемы на ГРПШ:

    • с байпасом и одной линией редуцирования;
    • с основной линией редуцирования и несколькими резервными;
    • с двумя линиями редуцирования, которые имеют регуляторы, рассчитанные на низкое и среднее давление.



    По назначению ГРПШ различают на:

    • домовые – используются для обслуживания жилищных объектов. К такому виду относятся ГРПШ-1, ГРПШ-6 и тому подобные устройства;
    • промышленные – преимущественно применяются на крупных производственных объектах. К такому виду относятся ГРПШ-16-2Н(В)-У1, грпш 13 2н у1, ГРПШ-15-2Н(В)-У1 и прочие.



    При выборе ГРПШ нужно обязательно учитывать базовые характеристики шкафов. Особое внимание необходимо обращать на такой параметр, как производительность, потому как она у всех разная. Так, если их планируется использовать в частных секторах для регулировки природного топлива, то тогда рекомендуется выбирать модели с пропускной способностью до 35 000 м3/час. Они здесь подходят как нельзя лучше. Тогда как при установке за чертой города, где происходит транспортировка газа, лучше покупать более мощные ГРПШ. Иначе просто не удастся обеспечить необходимую скорость для передачи природного топлива.

    Также важно обращать внимание на качество шкафа. Нужно убедиться в том, что его конструкция действительно является надежной, а все регуляторы работают исправно. Тогда эксплуатация ГРПШ пройдет беспроблемно.

    Заметили ошибку? Выделите её и нажмите Ctrl+Enter

    Источник: http://www.stapravda.ru/20131003/grpsh__prednaznachenie_vidy_pravila_vybora_71495.html

    Газорегуляторные пункты ГРП

    Все газорегуляторные пункты делятся на три вида:

    - Шкафные газорегуляторные пункты
    - Блочные газорегуляторные пункты
    - Стационарные газорегуляторные пункты

    Шкафные газорегуляторные пункты


    Выпускаются под различными марками - УГРШ, ГРПШ, ГСГО, ШГРП и другие.

    Мы предлагаем Вам:
    - ознакомиться с серийными моделями ГРПШ
    - ознакомиться с типовыми схемами ГРПШ
    - оставить заявку на подбор ГРПШ по индивидуальному проекту

    Блочные газорегуляторные пункты


    Выпускаются под марками ПГБ и ГРПБ на входящее давление до 1.2 МПа и расходы газа до 200.000 м3/ч.

    Мы предлагаем Вам:
    - ознакомиться с серийными моделями ПГБ
    - ознакомиться с типовыми схемами ПГБ
    - оставить заявку на разработку ПГБ по индивидуальному проекту

       Стационарные пункты редуцирования газа ГРП являются комплексным оборудованием для снижения давления газа и поддержанием его на заданном уровне, размещаемые после газораспределительной станции. ГРП предназначены для бесперебойной подачи топлива потребителям и устанавливаются в специальном помещении или на открытой площадке. Главным отличием от иных газорегуляторных пунктов является то, что стационарные пункты не являются типовыми изделиями полной заводской готовности.

    Основным критерием выбора газорегуляторного пункта ГРП являются основные рабочие параметры, обеспечиваемые регулятором давления газа. Подробнее ознакомиться с техническими характеристиками регуляторов давления газа, производства компании «Экс-Форма», можно в разделе «Регуляторы давления газа».

    Выбирая стационарный пункт газа нужно учитывать, что выходные параметры в пунктах и установках могут отличаться от выходных параметров регуляторов. Например, максимальная пропускная способность ГРП будет определена наименьшим из значений максимальной пропускной способности регулирующей, запорной и защитной арматуры, в том числе газовых фильтров, входящих в состав пункта редуцирования газа.

    Разновидности ГРП

    По выходному давлению газа различают 3 вида ГРП:

    1. ГРП низкого давления


    на пункте происходит понижение давления газа с высокого (0,3 – 1,2 МПа) или среднего (до 0,3 МПа) давления до низкого (до 5 кПа), при этом редуцирование давления выше чем 0.6 МПа на давление ниже чем 5 кПа, должно осуществляться последовательно и ступенчато, сначала с высокого до 0.6 МПа, затем на 5 кПа и ниже.

    2. ГРП среднего давления


    Выходное давление газа будет составлять от 0,005 до 0,3 МПа. На пункте происходит понижение высокого давления на входе (не выше чем 1.2 МПа) на среднее на выходе.

    3. ГРП высокого давления


    Высокое выходное давление газа (0,3—1,2 МПа) редуцируется на более низкое давление высокой категории.

    Существует возможность изготовления ГРП на два выхода газа — например, с низким и средним выходным давлением или с средним и высоким выходным давлением. Такие ГРП применяются для подачи газа разным потребителям.



    Существует 2 ступени понижения давления газа ГРП:

    Одноступенчатые ГРП
    Понижение давления газа с входного до рабочего происходит в одну ступень.

    Многоступенчатые ГРП
    При необходимости понижения давления газа с крайне высокого входного до низкого существует вероятность того, что один регулятор давления не будет способен справиться с нагрузкой. В таком случае, понижение давления газа ГРП с входного до рабочего будет осуществляться регуляторами, установленными последовательно и в несколько ступеней. Многоступенчатые ГРП позволяют обезопасить потребителя от опасности поступления газа с высоким давленем в сети низкого давления.

    По количеству линий редуцирования ГРП подразделяются на:
    • Однониточные
    Одна линия редуцирования газа.

    • Многониточные
    От двух и более линий редуцирования давления газа, подключаемые параллельно, используются для повышения надежности и производительности работы ГРП. Многониточные пункты так же подразделяются на:

    по технологической схеме:
    - с последовательно установленными регуляторами
    - с параллельно установленными регуляторами

    по поддержанию выходного давления:
    - для поддержания одинакового давления на выходе
    - для поддержание разного давления на выходе (используются для управления режимами газоснабжения по сезонам, или в целях снабжения газом различных объектов)

    • С байпасом
    Байпас — это обводная (резервная) линия редуцирования, используемая на время ремонта основной рабочей линии.

    Устройство ГРП с основной и резервной линией редуцирования.


    Основная линия состоит из последовательно подключенных входного отключающего устройства, газового фильтра, регулятора давления газа, предохранительного запорного клапана и выходного запорного устройства.


    Фильтр предназначен для очистки газа от механических частиц. Индикатор перепада давления отвечает за определение засоренности газового фильтра. Редуцирование давления до установленного обеспечивается регулятором давления газа, при этом сохраняется стабильность выходного давления независимо от колебаний входного давления и расхода газа потребителем.
    Предохранительный запорный клапан, который встраивается в регулятор давления, отвечает за отключение подачи газа в случае выхода давления за пределы заданных параметров.

    Регулятор давления обеспечивает редуцирование давления до установленного, сохраняя стабильность выходного давления вне зависимости от колебаний входного давления и расхода газа потребителем.

    Настройка рабочих параметров регулятора осуществляется посредством крана (7), однако заранее необходимо перекрыть краны (6) и (17). После того, как параметры заданы, через трубопровод 2 сбрасывается давление газа.

    На резервной линии, предназначенной для подачи газа потребителю во время ремонта или технического обслуживания основной линии, устанавливается оборудование, аналогичное оборудованию на основной линии редуцирования. Контроль давления на обеих линиях производится посредством кранов (10), оснащенных манометрами на входе и выходе ГРП.

    Трубопроводы (3) обеспечивают возможность продувки газопроводов основной и резервной линий.

    Дополнительную гарантию защиты потребителя от повышения выходного давления обеспечивает сбросная линия, открывающая доступ газа в атмосферу при критических условиях. В состав сбросной линии входит трубопровод забора давления, оснащенный запорным устройством (13), предохранительный сбросной клапан (12), сбросной трубопровод (1).
    Источник: http://www.exform.ru/catalog/GRP/grp.php

    Требования по обогреву ГРПШ описаны в ПБ 12-529-03 п. 2.5.27:

    Необходимость отопления шкафа решается исходя из климатических условий площадки строительства и данных заводов-изготовителей на оборудование ШРП.

    Система обогрева ШРП должна обеспечивать требования промышленной безопасности и нормальную работу оборудования.

    На выбор системы обогрева ГРПШ влияют следующие факторы:

    - температурные условия эксплуатации оборудования и приборов КИП ГРП и ГРУ.
    - влияние климатической зоны, где будет эксплуатироваться ШРП;
    - влияние отрицательных температур наружного воздуха;
    - температуру точки росы природного газа, при которой из него выпадает конденсат.







    Имея эти нормативные данные можно определить необходимость отопления ШРП:

    1. Если климатические условия эксплуатации соответствуют паспортным данным на шкафную где указана температура эксплуатации без отопления. Например указано что ШРП может эксплуатироваться при температуре не ниже -30 град. С . Если есть другие параметры по влажности и т.д. проверяем по СНиП климатология для данной местности.

    2.1 Газ подают влажный, и эксплуатация указывает в параметрах газа показатели влажности т.е не соответствие ГОСТ 5542-87. Надо утеплять или решать проблему с сушкой газа.

    2.2. ГРПШ с российским оборудованием типа РДНК,РДСК, которые работают на грани своих возможностей в климатической зоне. Например в паспорте написано, что регуляторы могут работать при температуре -40 град. С. У Вас по климатическим данным -35 град С. Так как при дросселировании, газ активно поглощает тепло и этим понижает окружающую температуру, то в таких условиях лучше выполнить подогрев. В таких же условиях желательно выполнять подогре,в когда ГРПШ работает не полный день, допустим на предприятии ночью нет расхода, или расход минимальный 10%.

    2.3 Конструктивные особенности клапанов регуляторов. Как показал опыт эксплуатации регуляторов РДНК, РДГ, и рядя других старых моделей, то они менее устойчивы при работе на влажном газе при низких температурах, чем например регуляторы РДП и РДК, разработанные в середине 2000-х годов.
    При влажном газе не спасет ни какое отопление.

    2.4 Требования ТУ газовой организации на установку ГРПШ с отоплением. Их опыт эксплуатации доказывает необходимость отопления в ГРПШ.





    Выбор обогрева для ГРПШ: газовый или конвекторный обогрев



    Газовый обогрев - наиболее распростаренный, он не сильно сказывается на стоимости газорегуляторного пункта и довольно прост в эксплуатации, а также экономичен и надежен. Для северных районов возможна установка двух обогревателей в один ГРПШ с дополнительным утеплением корпуса шкафа.

    Конвекторный обогрев может быть газовым или электрическим. Газовый конвектор полностью безопасен: Закрытая камера сгорания отделена от помещения, где установлен обогреватель. Приток воздуха для горения осуществляется с улицы через стену. Все продукты сгорания выводятся на улицу.

    Электрический конвектор для обогрева ГРПШ целесообразно применять при наличии электроисточника. Электрические конвекторы изготавливаются во взрывозащищенном исполнении.

    Примеры систем обогрева ГРПШ



    ГРПШ с двумя регуляторами РДК-50Н, с утепелнным корпусом жидкой теплоизоляцией "Корунд" и газовым обогревателем.





     ГРПШ с двумя регуляторами РДП и двумя газовыми обогервателями





    ГРПШ на базе двух РДК-50С и с двумя электрическими конвекторами











    Источник: http://xn--c1a0ahw.xn--p1ai/kak/245-obogrev-grpsh.html
    [Read more...]

    ГРПШ рд 50

    by 1 Comments

    RB08Z 130

    *По заказу возможно изготовление данных изделий с узлом учета расхода газа или с измерительным комплексом СГ-ЭК.

    Газорегуляторные пункты ГРПШ, Что это такое? ГРПШ применяются: в системах газоснабжения сельских и городских населенных пунктах, комуннально-бытовых зданиях, объектах промышленного и сельскохозяйственного назначения, и т. д.

    Шкафные газорегуляторные пункты ГРПШ предназначены для редуцирования высокого или среднего давления на требуемое, автоматического поддержания заданного выходного давления, и автоматического отключения подачи газа при аварийном повышении или понижении выходного давления от допустимых заданных значений, очистки газа поставляемого потребителю по ГОСТ 5542–87.

    Условия эксплуатации пункта должны соответствовать климатическому исполнению У1 (ХЛ1) категории 1 по ГОСТ 15150–69, для работы окружающей среды от минус 40 до +60°С (от минус 60 до +60°С). По индивидуальному заказу предприятие-изготовительООО «Газовик-Комплект» изготавливает пункты с обогревом, обогреватель устанавливается под днищем металлического шкафа и используется в холодное время года.

    Принцип работы ГРПШ.

    Газорегуляторный пункт ГРПШ состоит из металлического шкафа, в котором установлено технологическое оборудование и работает (согласно функциональной схеме) следующим образом:

    Газ по входному трубопроводу через входной кран 12, поступает в фильтр 5 (где происходит очистка газа от механических примесей, окалины и пыли), затем поступает к регулятору давления газа 6, где происходит снижение давления газа до установленного значения и поддержание его на заданном уровне, и далее через выходной кран 12 поступает к потребителю.

    При повышении выходного давления выше допустимого заданного значения открывается предохранительный сбросной клапан 2, и происходит сброс газа в атмосферу.

    При дальнейшем повышении или понижении контролируемого давления газа сверх допустимых пределов срабатывает предохранительно-запорный клапан, встроенный в регулятор, перекрывая вход газа в регулятор. На входном и выходном газопроводе установлены манометры 9, 13 предназначенные для замера входного давления и определения перепада давления на фильтрующей кассете. По индивидуальному заказу для удобства обслуживания газового фильтра, устанавливается датчик перепада давления ДПД-5 или ДПД-10, либо индикатор перепада давления ИПД-5 или ИПД-10. Максимально допустимое падение давление на кассете фильтра — 10кПа.

    В случае ремонта оборудования газ поступает к потребителю через резервную линию. При необходимости используются обе линии одновременно, пропускная способность при этом возрастает.

    На газопроводе после входного крана и после регулятора давления газа предусмотрены продувочные трубопроводы.

    Для проработки изготовления ГРПШ требуется заполнить форму технического задания (Опросной Лист), исходя из этого складывается цена ГРПШ.

    Внимание! Предприятие ООО «Газовик-Комплект» оставляет за собой право менять конструкцию газорегуляторных пунктов.

    Смотрите также в разделе «ГРПШ на базе двух регуляторов»:

    Источник: http://www.gaz-com.ru/catalogue/grpsh/grpsh2/two_line/grpsh-13-2nv-u1.html

    Технические характеристики ГРПШ-13-2Н-У1

    НаименованиеГРПШ-13-2Н-У1
    Регулируемая средаПриродный газ по ГОСТ 5542-87
    Регулятор давления газаРДГ-50Н
    Максимальное входное давление, МПа1,2
    Диапазон настройки выходного давления, кПа 1 — 60
    Пропускная способность,                                    м³ /ч, при входном давлении, Мпа:РДГ-50Н
    При Рвх: 0,05 МПа330
    При Рвх: 0,1 МПа600
    При Рвх: 0,2 МПа950
    При Рвх: 0,3 МПа1250
    При Рвх: 0,4 МПа1550
    При Рвх: 0,5 МПа1850
    При Рвх: 0,6 МПа2150
    При Рвх: 0,7 МПа2500
    При Рвх: 0,8 МПа2800
    При Рвх: 0,9 МПа3100
    При Рвх: 1,0 МПа3400
    При Рвх: 1,1 МПа3700
    При Рвх: 1,2 МПа4050
    Неравноммерность регулирования, %±10
    Диапазон настройки давления, срабатывания отключающего устройства, кПа:
    При повышении входного давления, МПа:0,0003 — 0,003
    При понижении входного давления, МПа:0,003 — 0,07
    Предохранительный сбросной клапанПСК-50Н/С/В
    Давление начала срабатывания сбросного клапана, кПа 2-20/20-300/125-1000
    Температура окружающего воздуха, °С-40…+60
    Система обогреваГАЗОВОЕ«ДА» /«НЕТ»
    Расход для системы обогрева,                                    м³ /ч0,05±15%
    Присоединительные размеры:
    входного патрубка, мм
    выходного патрубка, мм
    импульса, мм
    Ду 50 Ду 50 Ду 25
    Соединение: входного патрубка, выходного патрубка, импульсаСварное, по ГОСТ 16037-80
    Межремонтный интервал(ТР, ТО)3
    Средний срок службы, лет15
    Назначенный срок службы, лет40
    Масса, кг400

    Описание ГРПШ-13-2Н-У1

    Шкафные газорегуляторные пункты ГРПШ-13-2Н-У1 применяются в системах газоснабжения сельских и городских населенных пунктов, объектов промышленного и сельскохозяйственного назначения и предназначены для редуцирования высокого или среднего давления на требуемое, автоматического поддержания заданного выходного давления, и автоматического отключения подачи газа при аварийном повышении или понижении выходного давления от допустимых заданных значений, очистки газа поставляемого потребителю по ГОСТ 5542–87.

    • ГРПШ-13-2Н-У1 — шкафной газорегуляторный пункт на базе регуляторов РДГ-50Н

    Условия эксплуатации ГРПШ-13-2Н-У1 должны соответствовать климатическому исполнению У1(ХЛ1) категории 1 по ГОСТ 15150–69, для работы окружающей среды от минус 40 до +60°С(от минус 60 до +60°С). По индивидуальному заказу предприятие-изготовитель ООО«Газовик-Комплект» изготавливает пункты с обогревом, обогреватель устанавливается под днищем металлического шкафа и используется в холодное время года.

    Принцип работы ГРПШ-13-2Н-У1

    Газорегуляторный пункт ГРПШ-13 состоит из металлического шкафа, в котором установлено технологическое оборудование и работает(согласно функциональной схеме) следующим образом:

    Газ по входному трубопроводу через входной кран 12, поступает в фильтр 5 (где происходит очистка газа от механических примесей, окалины и пыли), затем поступает к регулятору давления газа 6, где происходит снижение давления газа до установленного значения и поддержание его на заданном уровне, и далее через выходной кран 12 поступает к потребителю.

    При повышении выходного давления выше допустимого заданного значения открывается предохранительный сбросной клапан 2, и происходит сброс газа в атмосферу.

    При дальнейшем повышении или понижении контролируемого давления газа сверх допустимых пределов срабатывает предохранительно-запорный клапан, встроенный в регулятор, перекрывая вход газа в регулятор. На входном и выходном газопроводе установлены манометры 913 предназначенные для замера входного давления и определения перепада давления на фильтрующей кассете. По индивидуальному заказу для удобства обслуживания газового фильтра, устанавливается датчик перепада давления ДПД-5 или ДПД-10, либо индикатор перепада давления ИПД-5 или ИПД-10. Максимально допустимое падение давление на кассете фильтра — 10кПа.

    В случае ремонта оборудования газ поступает к потребителю через резервную линию. При необходимости используются обе линии одновременно, пропускная способность при этом возрастает.

    На газопроводе после входного крана и после регулятора давления газа предусмотрены продувочные трубопроводы.

    Для изготовления ГРПШ-13-2Н-У1 в соответствии с требованиями Заказчика и расчета стоимости оборудования необходимо заполнить опросной лист.

    Источник: http://www.grpsh.ru/katalog/grpsh-13-2n-u1/

    Регуляторы давления газа прямого действия РД-25, РД-40, РД-50, РД-80, РД-100

    Регуляторы давления газа прямого действия РД-25, РД-40, РД-50, РД-80, РД-100 применяются для автоматического регулирования давления газа на магистральных газопроводах с выскоим давлением (промышленных газораспределительных станциях, пунктах газораспределения, установках осушки и очистки газа и др.).

    По принципу действия РД компенсацинные, т.е. работают на основе компенсации сил, которые действуют на чувствительную мембрану. Клапан регулирующего органа перемещается за счет силы, возникающей на мембране от изменения давления на выходе.

    Существуют два конструктивных исполнения регулятров РД:

    • с задающей камерой — для РД-Ру80 с Ду 25, 40 мм;
    • с пилотным регулятором — для РД-Ру80 с Ду 50, 80, 100 мм.

    Статические регуляторы прямого действия самодостаточны, способны работать без использования дополнительных источника энергии в диапазоне температур окружающего воздуха от -40 до +50°С в условиях относительной влажности (95±5)% при температуре 35°С.

    Основные характеристики РД-25, РД-40, РД-50, РД-80, РД-100:

    • регулируемая среда — природный газ;
    • регулирующий орган — односедельный;
    • зона нечувствительности:
      • класс А не более 1,5%;
      • класс В не более 2,5%;
    • зона пропорциональности не более 6%;
    • условное давление 6,4 МПа;
    • характеристика «ход-расход» линейная;
    • вид присоединения — фланцевый.

    Технические характеристики РД-25, РД-40, РД-50, РД-80, РД-100:

    Наименование параметраРД-25-64/80РД-40-64/80РД-50-64/80РД-80-64/80РД-100-64/80
    Рабочая средаприродный газ
    Максимальное входное давление, МПа6,4 или 8
    Диаметр условного прохода Ду, мм25405080100
    Верхние пределы настройки, МПа2,50,1-1,2; 0,3-2,4; 0,3-3,2
    Диаметр сменного седла, мм16, 2020, 32457085
    Коэффициент пропускной способности, Kv, м3/час2,5, 66, 1640100160
    Масса, кг3158106135215

    Заказать Регуляторы давления газа прямого действия РД-25, РД-40, РД-50, РД-80, РД-100


    На сайте можно оформить заявку, воспользовавшись формой обратной связи, или позвонив нам по телефонам: +7 (8452) 25-48-35, +7 (8452) 25-46-34. При формировании заказа по телефону, вы сможете не только уточнить цену, но и получить консультации по техническим характеристикам приборов.

    Доставка
    Компания «Газмашстрой» предлагает приобрести Регуляторы давления газа прямого действия РД-25, РД-40, РД-50, РД-80, РД-100 заводам и предприятиям России и стран СНГ. Доставка оборудования возможна по следующим городам: Абакан, Актобе, Алматы (Респ. КАЗАХСТАН), Ангарск, Архангельск, Астана(Респ.КАЗАХСТАН), Астрахань, Атырау, Ачинск, Барнаул, Березники, Бийск, Благовещенск, Братск, Великий Новгород, Великие Луки, Владивосток, Волгоград, Вологда, Воронеж, Горно-Алтайск, Екатеринбург, Златоуст, Иваново, Ижевск, Иркутск, Ишим, Йошкар-Ола, Казань, Канск, Калининград, Караганда, Киров, Кокшетау, Кемерово, Комсомольск-на-Амуре, Костанай, Краснодар, Красноярск, Куйбышев, Курган, Кызыл, Кызылорда, Кострома, Ленинск-Кузнецкий, Ленск ,Липецк, Магнитогорск, Мариинск, Междуреченск, Миасс, Мирный, Москва, Мурманск, Набережные Челны, Находка, Нерюнгри, Нижневартовск, Нижний Новгород, Нижний Тагил, Новокузнецк, Новороссийск, Новосибирск, Ноябрьск, Озерск, Омск, Оренбург, Орск, Павлодар(Респ.КАЗАХСТАН), Пенза, Пермь, Петрозаводск, Петропавловск (Респ.КАЗАХСТАН) Прокопьевск, Псков, Ростов-на-Дону, Рубцовск, Рязань, Самара, Санкт-Петербург, Саратов, Саранск, Симферополь, Севастополь, Сковородино, Славгород, Ставрополь, Стерлитамак, Сургут,Талдыкорган (Респ.КАЗАХСТАН), Тараз, Тобольск, Тольятти, Томск, Тында, Тюмень, Улан-Удэ, Ульяновск, Усть-Илимск, Усть-Кут, Усть-Каменогорск(Респ.КАЗАХСТАН), Уфа, Хабаровск, Ханты-Мансийск, Чебоксары, Челябинск, Чита, Шадринск, Шымкент, Южно-Сахалинск, г. ЮРГА, Ярославль, Якутск и другие города. Регуляторы давления газа прямого действия РД-25, РД-40, РД-50, РД-80, РД-100 доставляется во все города Республики Казахстан, Белоруссии, Туркменистана, Узбекистана, Азербайджана, Кыргызстана и других стран СНГ, при согласовании по телефону: +7 (8452) 25-48-35, +7 (8452) 25-46-34.

    Для подбора и заказа оборудования, запроса разрешительных документов (сертификат качества, разрешение на применение, паспорт изделия, сертификат Газсерт, уточнения характеристик, уточнения сроков производства, запроса габаритной, функциональной схемы, паспорта на Регуляторы давления газа прямого действия РД-25, РД-40, РД-50, РД-80, РД-100) обращаться в отдел подбора оборудования:+7 (8452) 25-48-35, +7 (8452) 25-46-34*
    Источник: http://xn--80aahrlqppik8d.xn--p1ai/rd.html

    Регуляторы давления газа РД-25, РД-40, РД-50, РД-80, РД-100 обеспечивают регулирование и поддержание установленного значения выходного давления. Область применения регуляторов — объекты магистральных газопроводов.

    Исполнения регуляторов:

    • с задающим устройством для Ду 50, 80, 100 мм;
    • с задающей камерой для Ду 25, 40мм.

    Регулятор давления газа РД-80 является модернизированным аналогом регулятора РД-64 с расширенным значением условного давления до 8,0 МПа, полностью идентичный по строительным размерам.

    Состав и принцип действия РД-80 Ду 50, 80, 100 мм.

    Регулятор давления состоит из исполнительного устройства и соединенного с ним задающего устройства. Функции задающего устройства выполняет пилотный регулятор РПО.

    Через технологическое отверстие пилотный регулятор подает в задающую камеру постоянное давление, необходимое для поддержания заданного выходного давления. Принцип действия прибора основан на перемещении чувствительного элемента и регулировании размера проходного сечения, за счет чего осуществляется поддержание выходного давления на заданном уровне. Подвижная система регулятора уравновешена при равенстве регулируемого давления и управляющего давления.

    Технические характеристики

    Наименование параметраМодификация РД
    РД-25-80РД-40-80РД-50-80РД-80-80РД-100-80
    Рабочая средаприродный газ по ГОСТ 5542-87
    Температура рабочей средыот минус 10 до плюс 80 °С, кратковременно до плюс 100°С
    Расходная характеристика "ход-расход"линейная
    Закон регулированияпропорционально-интегральный
    Диаметр условного прохода, мм25405080100
    Условное давление, МПа8,0 МПа
    Верхние пределы настройки, МПа2,53,2
    Коэффициент пропускной способности, Kv2,5661640100160
    Масса, кг3158106135215
    Условия эксплуатациитемпература окружающего воздуха от минус 40 до плюс 50 °С, относительная влажность 100% при 25°С
    Тип регулирующего органаодноседельный
    Вид соединенияфланцевый по ГОСТ 12819-80

    Диапазон настройки зависит от типа применяемого редуктора-задатчика.

    Габаритные размеры РД-80 Ду 50, 80, 100 мм.

    Обозначение
    регуляторов
    Конструктивные размеры, мм
    DyHH1D1D2D3D4D5D6LL1Bd
    РД-505064040541010813517547584002602623
    РД-808072043041014217021077905503453023
    РД-100100790535480170200250941105503853425



    Габаритные размеры РД-80 Ду 25, 40 мм.

    Обозначение
    регуляторов
    Конструктивные размеры, мм
    DD1D2LL1H
    РД-25170135100260366350
    РД-40235165125340464430

    Срок службы регуляторов составляет не менее 20 – 30 лет.

    Источник: http://www.purg.info/catalog/21/rd-25-80

    Производитель: ООО ПКФ "Экс-Форма"
    Модель: ГРПШ-3-1Н(В)
    Наличие: Под заказ, срок изготовления 30 дней
    Цена: По запросу

    Газорегуляторные пункты шкафные ГРПШ-3-1Н(В) с основной линией редуцирования и съемным байпасом с одним регулятором давления газа РДГ-50Н(В) предназначены для подачи газа потребителю под низким, средним или высоким давлением. Максимальный расход газа при эксплуатации установки - не более 4050 м³/ч. Возможно увеличение расхода до 7800 м³/ч за сет установки регулятора РДГ с седлом 42 мм.

    НаименованиеГРПШ-3-1НГРПШ-3-1В
    Регулируемая средаПриродный газ по ГОСТ 5542-87
    Регулятор давления газаРДГ-50НРДГ-50В
    Максимальное входное давление, МПа1,21,2
    Диапазон настройки выходного давления, кПа1 — 6060 — 600
    Пропускная способность,м³ /ч, при входном давлении, Мпа:РДГ-50НРДГ-50В
    При Рвх: 0,05 МПа330-
    При Рвх: 0,1 МПа600600
    При Рвх: 0,2 МПа950950
    При Рвх: 0,3 МПа12501250
    При Рвх: 0,4 МПа15501550
    При Рвх: 0,5 МПа18501850
    При Рвх: 0,6 МПа21502150
    При Рвх: 0,7 МПа25002500
    При Рвх: 0,8 МПа28002800
    При Рвх: 0,9 МПа31003100
    При Рвх: 1,0 МПа34003400
    При Рвх: 1,1 МПа37003700
    При Рвх: 1,2 МПа40504050
    Неравномерность регулирования, %±10±10
    Диапазон настройки давления, срабатывания отключающего устройства, кПа:
    При повышении входного давления, МПа:0,0003 — 0,0030,01 — 0,03
    При понижении входного давления, МПа:0,003 — 0,070,07 — 0,7
    Предохранительный сбросной клапанПСК-25Н/С/ВПСК-25Н/С/В
    Давление начала срабатывания сбросного клапана, кПа2-20/20-300/125-10002-20/20-300/125-1000
    Температура окружающего воздуха, °С-40…+45 С°-40…+45 С°
    Система обогревагазовый обогрев ( по желанию)газовый обогрев ( по желанию)
    Расход для системы обогрева,м³ /ч0,05±15%0,05±15%
    Присоединительные размеры:
    входного патрубка, мм
    выходного патрубка, мм
    импульса, мм

    Ду 50
    Ду 80
    Ду 15

    Ду 50
    Ду 80
    Ду 15
    Соединение: входного патрубка, выходного патрубка, импульсаСварное, по ГОСТ 16037-80Сварное, по ГОСТ 16037-80
    Межремонтный интервал (ТР, ТО)55
    Средний срок службы, лет3535
    Назначенный срок службы, лет3535
    Масса, кг135135

    * Для каждого проекта наш конструкторский отдел бесплатно разрабатывает газовую и габаритную схему пункта редуцирования, которая будет согласованна с заказчиком. Просьба не использовать в проектах представленные на сайте  схемы без согласования с нашими конструкторами.



    Газорегуляторный пункт шкафной представляет собой рамную сварную конструкцию, обшитую стальными листами, в которой расположено газовое оборудование. .

    ГРПШ-3-1Н и ГРПШ-3-1В предназначены для редуцирования высокого или среднего давления газа на требуемое, автоматического поддержания заданного выходного давления независимо от изменения расхода и входного давления, автоматического отключения подачи газа при аварийных повышении или понижении выходного давления от допустимых заданных значений, очистки газа поставляемого по ГОСТ 5542-87. Газорегуляторный пункт шкафной представляет собой отапливаемую, рамную сварную конструкцию, обшитую стальными листами, в которой расположено газовое оборудование.

    Пункты имеют строповочные устройства (места строповки), рассчитанные на подъем и погрузку.

    В состав пункта входят:
    - фильтр газа ФГ
    - основная линия редуцирования давления газа.
    - съемный байпас.

    Пункт работает следующим образом:
    Газ по входному трубопроводу через входной кран ГШК-50Ф и  фильтр ФГ-50 поступает к регулятору давления газа РДГ-50, где происходит снижение давления газа до установленного значения и поддержание его на заданном уровне, и далее через выходной кран ГШК-80Ф поступает к потребителю.

    На входе и на выходе установлены манометры.

    При повышении выходного давления выше допустимого заданного значения, открывается сбросной клапан ПСК-25, происходит сброс газа в атмосферу.

    При дальнейшем повышении или понижении контролируемого давления газа сверх допустимых пределов, срабатывает предохранительно-запорный клапан ПЗК-50, перекрывая подачу газа на потребителя.

    На фильтре установлен датчик перепада давления, показывающий уровень загрязненности фильтрующей кассеты.

    На время проведения ремонта оборудования подача газа направляется на съемный байпас и контролируется по показаниям манометра.

    Пункт полностью укомплектован продувочными газопроводами.

     Источник: http://www.exform.ru/catalog/GRP/grpsh-3-1nv.php
    [Read more...]

    ГРПШ 10мс-2у1 схема

    by 4 Comments

    сигнализатор загазованности сз 1 1г цена

    Производитель: ООО ПКФ "Экс-Форма"
    Модель: ГРПШ-10МС
    Наличие: Под заказ
    Цена: По запросу

    ГРПШ-10МС с регулятором РДГК-10 представляет собой газорегуляторный пункт шкафного типа коммунально-бытового назначения. Используются для поддержания давления природного газа и подачи его потребителю. Изготавливаются серийно на базе регулятора давления газа РДГК-10.



    Наименование изделияГРПШ-10МС
    Регулятор давления газа
    РДГК-10
    Регулируемая среда
    природный газ по ГОСТ 5542-87
    Диапазон входных давлений, МПа
    0,05–0,6
    Выходное давление, кПа
    1,5–2,0
    Пропускная способность, м³/ч, при входном давлении:
    0,057
    0,18
    0,29
    0,311
    0,413
    0,514
    0,615,5
    Неравномерность регулирования, %
    ±10
    Диапазон настройки срабатывания:
    при повышении выходного давления, кПа
    3,5–5,0
    при понижении выходного давления, кПа
    0,3–1,0
    Давление начала срабатывания сбросного клапана, кПа
    2,8–3,5
    Присоединительные размеры: Ду, мм
    входного патрубка20
    выходного патрубка20
    Соединение:
    входного патрубка, дюймG¾-В
    выходного патрубкасварное по ГОСТ 16037-80
    Габаритные размеры, мм:
    длина650
    ширина300
    высота750
    Масса, кг17


    Газовая схема ГРПШ-10МС





    Габаритная схема ГРПШ-10МС





    * Возможно изготовление схем любой сложности по индивидуальному заказу. Все схемы разрабатываются бесплатно и в короткий срок.


    Ключевые характеристики ГРПШ-10МС



    Пропускная способность: до 15 м3/ч
    Входное давление: не более 0.6 МПа
    Выходное давление: 1,5–2,0 кПа


    Устройство и принцип работы ГРПШ-10МС с РДГК-10



    ГРПШ-10МС с регулятором давления газа РДГК-10 в соответствии с представленными схемами состоит из металлического шкафа, в котором размещено технологическое оборудование. Для удобства обслуживания в шкафу имеется дверка, которая закрывается на ключ.

    Технологическое оборудование в соответствии с типовой схемой состоит из крана шарового ДУ-20 на входе, регулятора давления газа РДГК-10, крана шарового ДУ-32 на выходе. Для контроля давления на входе предусмотрен манометр с краном ДУ-15. Для контроля давления газа на выходе предусмотрен кран шаровой ДУ-15 с ниппелем для подсоединения мановакуумметра. Для сброса газа предусмотрены продувочные трубопроводы с кранами ДУ-20.

    Для северного исполнения предлагается взрывозащищенный электрообогрев и корундовая обработка корпуса шкафа для дополнительной теплоизоляции.

    ГРПШ-10МС работает следующим образом:

    Газ по входному трубопроводу поступает через кран входного трубопровода к регулятору РДГК-10, где давление понижается до заданного, затем газ поступает к потребителю. Для замера входного и выходного давлений предусмотрены штуцеры для подключения манометра. При повышении входного давления работает встроенный в регулятор сбросной клапан ПСК и выведет излишки газа в атмосферу. В случае резких скачков давления на входе автоматически сработает запорное устройство и подача газа прекратится. Повторный запуск регулятора осуществляется вручную.

    ГРПШ-10 с регулятором РДГК-10 крепится к стене снаружи здания.

    Для потребителей, которым важна бесперебойность подачи газа, нашим конструкторским бюро был разработан и запущен в серийное производство ГРПШ-10МС-2У1 на базе двух регуляторов РДГК-10 с основной и резервной линией редуцирования, с двумя степенями очистки газа от примесей.

    Комплектность поставки ГРПШ-10МС



    Обозначение документаНаименованиеКол-воПримечание
    ГРПШ-10МС.00.00.00 РПункт газорегуляторный шкафной ГРПШ-10МС1
    ГРПШ-10МС.00.00 РЭПункты газорегуляторные шкафные ГРПШ-10МС.
    Руководство по эксплуатации.
    1
    Руководство по эксплуатации на регулятор РДГК-101
    Паспорт на манометр1
    Ключ2
    Паспорта на запорную арматуру1На каждый типоразмер
    Протокол испытания газопроводов и оборудования на прочность и герметичность1

    Выписка из сертификатов на трубы, отводы, переходы1


    Преимущества ГРПШ-10МС нашего производства



    1. ГРПШ-10МС выпускается с устройством отключения на входе.

    2. ГРПШ-10МС выпускается с сетчатым фильтром для очистки природного газа.

    3. ГРПШ 10МС выпускается с манометром диапазона показаний 0-0,6 МПа; класса точности 1,5 для измерения входного давления.

    4. Для защиты газопровода за регулятором от временного чрезмерного роста давления газа, предусмотрен сбросной клапан ПСК, в случае последующего повышения входного давления газа или значительного понижения выходного, срабатывает быстрозапорный клапан (ПЗК).

    5. Срок службы ГРПШ не менее 35 лет.

    6. Покрытие корпуса ГРПШ 10МС порошковая эпоксиполиэфирная краска.

    7. Гарантия на лакокрасочное покрытие корпуса: не менее 15 лет.

    8. Регулятор устойчиво функционирует с нулевого расхода газа.


    Цена, срок изготовления, купить ГРПШ-10МС с регулятором РДГК-10



    Цена на бытовые газорегуляторные пункты ГРПШ-10МС предоставляется по официальному запросу в нашу компанию.

    Сроки изготовления в зависимости от складских запасов и загрузки производства составляют от 10 до 30 дней. Имеются изделия в наличии. Информацию о наличии ГРПШ-10 с РДГК-10 уточняйте по e-mail или по телефону.

    Доставка осуществляется любым видом транспорта во все регионы. Возможен самовывоз ГРПШ со склада или из офиса.

     Источник: http://www.exform.ru/catalog/GRP/grpsh-10ms.php



    Пункт газораспределительный шкафной ГРПШ-10МС-2У1 с 2-мя регуляторами давления РДГК-10М, с газовым обогревом представляет собой сварную конструкцию, обшитую стальными листами, в которой расположено газовое оборудование. ГРПШ-10МС-2У1 предназначен для редуцирования высокого или среднего давления на требуемое, автоматического поддержания заданного выходного давления независимо от изменения расхода и величины входного давления, автоматического отключения подачи газа при аварийном повышении или понижении выходного давления от допустимых заданных значений. Шкаф имеет 2 линиии редуцирования, основную и резервную. При выходе из строя рабочего регулятора газоснабжение не прерывается, а осуществляется через резервную линию. Газ по входному трубопроводу через входной кран поступает к регулятору давления газа, который снижает давление газа до установленного значения и поддерживает его на заданном уровне. После редуцирования газ через выходной кран поступает потребителю. При повышении выходного давления выше допустимого значения открывается сбросной клапан и происходит сброс газа в атмосферу. При дальнейшем повышении или понижении контролируемого давления газа сверх допустимых пределов, срабатывает предохранительный запорный клапан, перекрывая подачу газа. Используется для бытового газоснабжения индивидуальных потребителей.

    Основные технические характеристикиГРПШ 10МС 2У1:
    - регулируемая среда: природный газ по ГОСТ 5542-87;
    - рабочее давление на входе: 0,6 МПа;
    - номинальное выходное давление: 1,5-2,0 кПа;
    - максимальная пропускная способность: 80 м³/час (при входном давлении -0,6 МПа);
    - давление срабатывания сбросного клапана: 2,1±0,1 кПа;
    - давление срабатывания запорного клапана при аварийном понижениии выходного давления: 0,6±0,1 кПа;
    - габаритные размеры: 960х450х1160 мм;
    - масса, не более: 65 кг;
    - средний срок службы: 15 лет.

    Присоединительные размеры ГРПШ-10МС-2У1:
    - входного патрубка: DN20;
    - выходного патрубка: DN20(40).

    Схема ГРПШ-10МС-2У1 с го





    Купить ГРПШ-10МС-2У1 узнать цену, присоеденительные размеры, характеристики, запросить схему Вы можете у наших менеджеров.

    Газмашпром производитель ГРПШ-10МС-2У1

    Внимание! Завод «Газмашпром» оставляет за собой право вносить изменения в конструкцию ГРПШ-10МС-2У1

    Доставка

    Компания «Газмашпром» предлагает приобрести ГРПШ 10МС 2У1 предприятиям России и стран СНГ





    Доставка оборудования возможна по следующим городам России:
    Москва, Санкт-Петербург, Екатеринбург, Саратов. Амурск, Ангарск, Архангельск, Астрахань, Байкальск, Балаково, Балтийск, Барнаул, Белгород, Бийск, Брянск, Воронеж, Великий Новгород, Владивосток, Владикавказ, Владимир, Волгоград, Волгодонск, Вологда, Железногорск, Звенигород, Иваново, Ижевск, Йошкар-Ола, Казань, Калининград, Калуга, Кемерово, Киров, Кострома, Краснодар, Красноярск, Курск, Липецк, Магадан, Магнитогорск, Мичуринск, Мурманск, Муром, Набережные Челны, Нальчик, Новокузнецк, Нарьян-Мар, Новороссийск, Новосибирск, Нефтекамск, Нефтеюганск, Новочеркасск, Новый Оскол, Нижнекамск, Норильск, Нижний Новгород, Обнинск, Омск, Орёл, Оренбург, Оха, Пенза, Пермь, Петрозаводск, Петропавловск-Камчатский, Псков, Ржев, Ростов, Рязань, Самара, Саранск, Смоленск, Сочи, Сыктывкар, Таганрог, Тамбов, Тверь, Тобольск, Тольятти, Томск, Тула, Тюмень, Ульяновск, Уфа, Ханты-Мансийск, Чебоксары, Челябинск, Череповец, Элиста, Ярославль и другие города.
    ГРПШ-10МС-2У1 доставляется во все города Республики Казахстан.


    Теги: ГРПШ-10МС-2У1, ГРПШ 10МС 2У1, грпш-10мс-2у1, грпш 10мс 2у1, грпш-10мс-2, грпш 10мс 2, ГРПШ-10МС-2, ГРПШ 10МС 2, купить ГРПШ-10МС-2У1, цена ГРПШ-10МС-2У1, купить ГРПШ-10МС-2У1

    Источник: http://gazmashprom-s.ru/grp/grpsh-dve-linii-reducirovaniya/612-grpsh-10ms-2u1.html

    Газорегуляторный пункт шкафной ГРПШ-10МС-2У1 с основной и резервной линиями редуцирования на базе регуляторов давления газа РДГК-10М



    Технические характеристики ГРПШ-10МС-2У1

    ПАРАМЕТР

    ГРПШ-10МС-2У1



    Регуляторы давления газа

    РДГК-10М



    Регулируемая среда

    природный газ по ГОСТ 5542-87

    Диапазон входных давлений, МПа

    0,05–0,6



    Выходное давление, кПа

    1,5–2,0



    Пропускная способность, м³/ч, при входном давлении:

    0,05

    16



    0,1

    25



    0,2

    40



    0,3

    55



    0,4

    70



    0,5

    80



    0,6

    90



    Неравномерность регулирования, %

    ±10



    Диапазон настройки срабатывания:

    при повышении выходного давления, кПа

    2,25–2,75



    при понижении выходного давления, кПа

    0,3–1,0



    Давление начала срабатывания сбросного клапана, кПа

    1,15±0,05Рвых



    Присоединительные размеры: Ду, мм

    входного патрубка

    20



    выходного патрубка

    20



    Соединение:

    входного патрубка, дюйм

    G¾-В



    выходного патрубка

    сварное по ГОСТ 16037-80

    Габаритные размеры, мм:

    длина

    860



    ширина

    550



    высота

    1400



    Масса, кг

    60





    Устройство и принцип работы ГРПШ-10МС-2У1

    Пункт выполнен в виде шкафа, в котором расположены краны и регуляторы газа.

    В ГРПШ-10МС-2У1 установлены регуляторы давления газа РДГК-10М со встроенными ПЗК, фильтром и автономный ПСК.

    Газ по входному трубопроводу поступает через кран входного трубопровода к регулятору, где входное давление редуцируется до заданного выходного давления, и поступает к потребителю. Для замера входного и выходного давлений предусмотрены штуцера для подключения манометра.



    Габаритно-функциональная схема газорегуляторного пункта шкафного ГРПШ-10МС-2У1



    Заказать ГРПШ-10МС-2У1 регуляторы РДГК-10М узнать цену, сроки поставки можно воспользовавшись формой заказа или контактной информацией. По запросу предоставим: схему, паспорт, сертификат, разрешение. Изготовим ГРУ на раме, блочном исполнении ПГБ, ГРПБ

    Источник: http://promgazarm.ru/353-grpsh-10ms-2u1.html

    ГРПШ-10МС-2У1 регуляторы РДГК-10М

    Газорегуляторный пункт шкафной ГРПШ-10МС-2У1 с основной и резервной линиями редуцирования на базе регуляторов давления газа РДГК-10М

    Технические характеристики ГРПШ-10МС-2У1

    ПАРАМЕТР

    ГРПШ-10МС-2У1

    Регуляторы давления газа

    РДГК-10М

    Регулируемая среда

    природный газ по ГОСТ 5542-87

    Диапазон входных давлений, МПа

    0,05–0,6



    Выходное давление, кПа

    1,5–2,0



    Пропускная способность, м³/ч, при входном давлении:

    0,05

    16



    0,1

    25



    0,2

    40



    0,3

    55



    0,4

    70



    0,5

    80



    0,6

    90



    Неравномерность регулирования, %

    ±10



    Диапазон настройки срабатывания:

    при повышении выходного давления, кПа

    2,25–2,75



    при понижении выходного давления, кПа

    0,3–1,0



    Давление начала срабатывания сбросного клапана, кПа

    1,15±0,05Рвых



    Присоединительные размеры: Ду, мм

    входного патрубка

    20



    выходного патрубка

    20



    Соединение:

    входного патрубка, дюйм

    G¾-В



    выходного патрубка

    сварное по ГОСТ 16037-80

    Габаритные размеры, мм:

    длина

    860



    ширина

    550



    высота

    1400



    Масса, кг

    60



    Устройство и принцип работы ГРПШ-10МС-2У1

    Пункт выполнен в виде шкафа, в котором расположены краны и регуляторы газа.

    В ГРПШ-10МС-2У1 установлены регуляторы давления газа РДГК-10М со встроенными ПЗК, фильтром и автономный ПСК.

    Газ по входному трубопроводу поступает через кран входного трубопровода к регулятору, где входное давление редуцируется до заданного выходного давления, и поступает к потребителю. Для замера входного и выходного давлений предусмотрены штуцера для подключения манометра.

    Габаритно-функциональная схема газорегуляторного пункта шкафного ГРПШ-10МС-2У1



    Источник: http://AktionGaz.com/34-grpsh-10ms-2u1-reguljatory-rdgk-10m.html

    Один из самых распространенных видов газорегуляторных пунктов с основной и резервной линиями редуцирования имеет обозначение ГРПШ-10МС-2У1. В состав данного газового шкафа входит регулятор давления газа РДГК-10М.

    Главная функция пунктов газораспределения – редуцирование, т.е. снижение давления газа на входе с высокого и среднего до заданного более низкого на выходе и поддержании его в заданных пределах независимо от количества потребляемого  газа пользователями системы газоснабжения. Из этого следует, что ключевыми характеристиками газораспределительных пунктов являются входное и выходное давление, а также производительность или пропускная способность объёма газа за 1 час. Имеют значение и условия окружающей среды для которой проектируется газораспределительный пункт.

    ГРПШ-10МС-2У1 имеет две линии редуцирования газа, одна из них является резервной и используется при устранении неполадок или при осуществлении планово-предупредительных ремонтных работ на основной линии.

    Технические параметры:

    • Максимальное входное давление, Рвх max = 0,6 МПа;
    • Давление на выходе, Рвых = 1,5-2 кПа;
    • Пропускная способность (расход), Q = 51 куб.м/час.
    РегуляторМаксимальное входное давление Рвх max, МПаДавление на выходе Рвых, кПаПропускная способность (расход) Q, куб.м/час
    РДГК-10М0,61,5-251

    Цена ГРПШ-10МС-2У1 зависит от вида его исполнения

    Виды исполнений:

    • в шкафу без обогрева – 27690 рублей;
    • в шкафу с газовым обогревом – 30290 рублей;
    • в шкафу с 2 стенками, с газовым обогревом – 36790 рублей.

    Купить ГРПШ-10МС-2У1

    Заказать ГРПШ-10МС-2У1 с сертификатом от производителя можно написав нашим специалистам, согласовав технологическую схему и некоторые дополнительные параметры.

    По вашему желанию, комплектация газорегуляторных пунктов может быть изменена в соответствии с техническим заданием, в том числе и в блочном исполнении. Компоновка шкафов и установок возможна, как отечественным оборудованием, так и импортным.

    Технологическая схема ГРПШ-10МС-2У1

    1 – кран шаровой КШ-20, 6 шт; 2 регулятор давления газа РДГК-10М, 2 шт; 3 – клапан предохранительный сбросной КПС-Н, 1 шт; 4 – кран шаровой КШ-15, 6 шт; 5 – манометр входной МТ-10, 1 шт; 6 – манометр выходной; 7 – регулятор давления газа, 1 шт; 8 – газогорелочное устройство ГИИ-1,85, 1 шт.

    Габаритный чертёж:

    Источник: http://ros-pipe.ru/shop/gazovoe_oborudovanie/gazoregulyatornye_punkty_i_ustanovki/grpsh_s_osnovnoy_i_rezervnoy_liniyami_redutsirovan/grpsh-10ms-2u1276/
    [Read more...]

    Схема принципиальная ГРПШ

    by 4 Comments

    пф 115 черная матовая

    -->

    Газорегуляторные пункты шкафные серии ГРПШ
    Газорегуляторный пункт шкафной
    ГРПШ-32К/3, ГРПШ-32К/6, ГРПШ-32К/10,
    ГРПШ-32/3-50-Б-0, ГРПШ-32/6-50-Б-0, ГРПШ-32/10-50-Б-0

     Это комплекс технологического оборудования и устройств, предназначен для снижения среднего и высокого давления газа на низкое, и поддержания его на заданном уровне а также автоматической остановки подачи газа при аварийном отклонении давления от заданных значений в системе газоснабжения жилых зданий и других объектов.
    Регулируемая средаприродный газ по ГОСТ 5542-87.

    ГАЗОРЕГУЛЯТОРНЫЙ ПУНКТ ШКАФНОЙ ГРПШ-32К
    на базе регулятора РДНК-32.

    ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ.


    Наименование
    параметра
    Значение для исполнения
    ГРПШ-32К/3ГРПШ-32К/6ГРПШ-32К/10
    Диапазон рабочего
    давления, МПа
    0,01-1,20,01-0,60,01-0,3
    Диаметр седла
    регулятора, мм
    3610
    Диапазон настройки
    давления на выходе, Па
    2000-2500
    Пропускная
    способность, м3/ч
    Пропускная способность соответствует
     пропускной способности регуляторов РДНК
    Присоединительные размеры
    Входного патрубка, ДN
    Выходного патрубка ДN

    20
    32
    Габаритные размеры, мм,
    длина
    ширина
    высота

    620
    520
    560
    Масса, кг30



    ГАЗОРЕГУЛЯТОРНЫЙ ПУНКТ ШКАФНОЙ
    с газовым обогревом ГРПШ-32-50-Б-0

    на базе регулятора РДНК-32.
    ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ.

    1 - шкаф металлический; 2 - обогреватель; 3 - оборудование технологическое; 4 - кран; 5,6 - дверки; 7 - газопровод

    Наименование
    параметра
    Значение для исполнения
    ГРПШ-32/3-50-Б-0ГРПШ-32/6-50-Б-0ГРПШ-32/10-50-Б-0
    Диапазон рабочего
    давления, МПа
    0.01-1,20.01-0,60.01-0,3
    Диаметр седла
    регулятора, мм
    3610
    Диапазон настройки
    давления на выходе, Па
    2000-2500
    Пропускная
    способность, м3/ч
    Пропускная способность соответствует
     пропускной способности регуляторов РДНК
    Присоединительные размеры
    Входного патрубка, ДN
    Выходного патрубка ДN

    20
    32
    Тепловая мощность
    обогревателя, кВт,
    при давлении газа 2000 Па
    0,96
    Расход газа на обогреватель
    при давлении 2000 Па, не более
    0,1
    Габаритные размеры, мм,
    длина
    ширина
    высота

    1090
    655
    835
    Масса, кг108

    Устройство и работа ГРПШ
    ГРП шкафные в соответствии с рисунками состоят из металлического корпуса 1, в котором размещено технологическое оборудование 2. Для удобства обслуживания в шкафу ГРПШ-32 имеются дверки 3, 4, а в шкафу ГРПШ-32К – крышка 3, которая крепится к корпусу 1 винтами.
    Для удобства технического обслуживания в ГРП шкафных предусмотрена крышка люка 5.
    Технологическое оборудование в соответствии с рисунком 3 состоит из регулятора давления газа РДНК-32. На входе установлен кран КН1.
    Для контроля давления газа на входе предусмотрен клапан трехлинейный КТ, к которому присоединяется манометр.
    На выходной линии для контроля давления газа предусмотрен кран КН2 с ниппелем для присоединения мановакуумметра.
    Для удобства обслуживания и ремонта ГРП шкафных предусмотрено быстрое снятие регулятора РДНК-32 при помощи накидных гаек и разъемных соединений. Разъемные соединения трубопроводов доступны для осмотра и ремонта.

     Техническое обслуживание.
    1. Техническое обслуживание ГРП шкафного производить в соответствии с требованиями ПБ 12-529-03 в сроки, предусмотренные графиком.
    2. В процессе эксплуатации запорное, регулирующее и предохранительное оборудование периодически должно подвергаться техническому осмотру и проверке соответствия настройки требованиям паспортов на данные виды оборудования в сроки установленные инструкцией, обеспечивающей безопасность и надежность эксплуатации.
    3. Планово-предупредительные ремонты должны производиться не реже одного раза в год, согласно графику, утвержденному руководством эксплуатирующей организации.
    4. Диагностирование проводить в соответствии с требованием нормативной документации.

    Принципиальная схема ГРПШ-32

    Принципиальнаясхема ГРПШ-400

    Возможные комплектации ГРПШ
    ГРПШ - 400 – СГ  (с СГ16М-100, или RVG-65, с самописцами,) 1 обогреватель.

    ГРПШ-400-СГ-ЭК (с электронным корректором ЕК) 1 обогреватель.

    ГРПШ-400-СГ-СПГ (с электронным корректором СПГ) 1 обогреватель.

    ГПРШ–400 У (1 обогреватель) (Рвх= до 0,6 МПа, Рвых= 2-5 кПа, Q= 0,1-500 м3 /час).

    ГРПШ-400/2 (2 линии редуцирования, РДНК-400) 1 обогреватель (Рвх= до 0,6 МПа,  Q= 0,1-500 м3 /час).

    ГРПШ-32-Б-0-СГ (со счетчиком СГМН - 1G6, Рвх = 0,3; 0,6; 1,2 МПа, Рвых= 2-2,5 кПа, Q = до 10 м3/час) 1 обогреватель.

    ГРПШ-32-50-Б-0 ( с байпасом, РДНК-32, ПСК-20 ) 1 обогреватель.

    ГРПШ-32-50-Б-0 (с дополнит. Фильтром, с байпасом, РДНК-32, ПСК-20)  1обогреватель.

    ГРПШ-32–СГ (со счетчиком RVG-G16, Рвх = 0,3; 0,6; МПа, Рвых= 2-2,5 кПа, Q = до 100 м3/час) 1 обогреватель.

    ГРПШ-32–СГ-ЭК 1 обогреватель.


    Назначение, устройство, классификация
    газорегуляторных пунктов
    ГРП, ГРПШ, ШРП, ГСГО, ГРПШН, ПГБ, УГРШ, ГРПБ.

    Возможные неисправности оборудования ГРП, ГРПШ, ШРП.

    На главную
     Назад   Вперед   К началу страницы
    Статистика









    Промышленное газовое оборудование

    Источник: http://gazapparat.ucoz.ru/index/grpsh_32_grpsh_32k/0-36
    Защита персональных данных

    Габаритная схема ГРПШ-03М-2У1-ЭК-ОГ







    Функциональная схема ГРПШ-03М-2У1-ЭК-ОГ







    Габаритная схема ГРПШ-03М-2У1-ЭК-ЭО







    Функциональная схема ГРПШ-03М-2У1-ЭК-ЭО







    Габаритная схема ГРПШ-03М-2У1-ОГ







    Функциональная схема ГРПШ-03М-2У1-ОГ







    Габаритная схема ГРПШ-03М-2У1-ЭО







    Функциональная схема ГРПШ-03М-2У1-ЭО







    Габаритная схема ГРПШ-03БМ-2У1-ЭК-ОГ







    Функциональная схема ГРПШ-03БМ-2У1-ЭК-ОГ







    Габаритная схема ГРПШ-03БМ-2У1-ЭК-ЭО







    Функциональная схема ГРПШ-03БМ-2У1-ЭК-ЭО







    Габаритная схема ГРПШ-03БМ-2У1-ОГ







    Функциональная схема ГРПШ-03БМ-2У1-ОГ







    Габаритная схема ГРПШ-03БМ-2У1-ЭО







    Функциональная схема ГРПШ-03БМ-2У1-ЭО







    Габаритная схема ГРПШ-04-2У1-ЭК-ОГ







    Функциональная схема ГРПШ-04-2У1-ЭК-ОГ







    Габаритная схема ГРПШ-04-2У1-ЭК-ЭО







    Функциональная схема ГРПШ-04-2У1-ЭК-ЭО







    Габаритная схема ГРПШ-04-2У1-ОГ







    Функциональная схема ГРПШ-04-2У1-ОГ







    Габаритная ГРПШ-04-2У1-ЭО







    Функциональная схема ГРПШ-04-2У1-ЭО







    Габаритная схема ГРПШ-05-2У1-ЭК-ОГ







    Функциональная схема ГРПШ-05-2У1-ЭК-ОГ







    Габаритная схема ГРПШ-05-2У1-ЭК-ЭО







    Функциональная схема ГРПШ-05-2У1-ЭК-ЭО







    Габаритная схема ГРПШ-05-2У1-ОГ







    Функциональная схема ГРПШ-05-2У1-ОГ







    Габаритная схема ГРПШ-05-2У1-ЭО







    Функциональная схема ГРПШ-05-2У1-ЭО







    Габаритная схема ГРПШ-07-2У1-ЭК-ОГ







    Функциональная схема ГРПШ-07-2У1-ЭК-ОГ







    Габаритная схема ГРПШ-07-2У1-ЭК-ЭО







    Функциональная схема ГРПШ-07-2У1-ЭК-ЭО







    Габаритная схема ГРПШ-07-2У1-ОГ







    Функциональная схема ГРПШ-07-2У1-ОГ







    Габаритная схема ГРПШ-07-2У1-ЭО







    Функциональная схема ГРПШ-07-2У1-ЭО







    Габаритная схема ГРПШ-08-2У1-ЭК-ОГ







    Функциональная схема ГРПШ-08-2У1-ЭК-ОГ







    Габаритная схема ГРПШ-08-2У1-ЭК-ЭО







    Функциональная схема ГРПШ-08-2У1-ЭК-ЭО







    Габаритная схема ГРПШ-08-2У1-ОГ







    Функциональная схема ГРПШ-08-2У1-ОГ







    Габаритная схема ГРПШ-08-2У1-ЭО







    Функциональная схема ГРПШ-08-2У1-ЭО







    Габаритная схема ГРПШ-12Н(В)-2У1-ЭК-ОГ







    Функциональная схема ГРПШ-12Н(В)-2У1-ЭК-ОГ







    Габаритная схема ГРПШ-12Н(В)-2У1-ЭК-ЭО







    Функциональная схема ГРПШ-12Н(В)-2У1-ЭК-ЭО







    Габаритная схема ГРПШ-12Н(В)-2У1-ОГ







    Функциональная схема ГРПШ-12Н(В)-2У1-ОГ







    Габаритная схема ГРПШ-12Н(В)-2У1-ЭО







    Функциональная схема ГРПШ-12Н(В)-2У1-ЭО







    Габаритная схема ГРПШ-13Н(В)-2У1-ЭК-ОГ







    Функциональная схема ГРПШ-13Н(В)-2У1-ЭК-ОГ







    Габаритная схема ГРПШ-13Н(В)-2У1-ЭК-ЭО







    Функциональная схема ГРПШ-13Н(В)-2У1-ЭК-ЭО







    Габаритная схема ГРПШ-13Н(В)-2У1-ОГ







    Функциональная схема ГРПШ-13Н(В)-2У1-ОГ







    Габаритная схема ГРПШ-13Н(В)-2У1-ЭО







    Функциональная схема ГРПШ-13Н(В)-2У1-ЭО







    Габаритная схема ГРУ-14Н(В)-2У1-ЭК







    Функциональная схема ГРУ-14Н(В)-2У1-ЭК





    Источник: http://gks64.ru/shemy/shemy-grpsh.php

    *По заказу возможно изготовление данных изделий с узлом учета расхода газа или с измерительным комплексом СГ-ЭК.

    Газорегуляторные пункты ГРПШ, Что это такое? ГРПШ применяются: в системах газоснабжения сельских и городских населенных пунктах, комуннально-бытовых зданиях, объектах промышленного и сельскохозяйственного назначения, и т. д.

    Шкафные газорегуляторные пункты ГРПШ предназначены для редуцирования высокого или среднего давления на требуемое, автоматического поддержания заданного выходного давления, и автоматического отключения подачи газа при аварийном повышении или понижении выходного давления от допустимых заданных значений, очистки газа поставляемого потребителю по ГОСТ 5542–87.

    Условия эксплуатации пункта должны соответствовать климатическому исполнению У1 (ХЛ1) категории 1 по ГОСТ 15150–69, для работы окружающей среды от минус 40 до +60°С (от минус 60 до +60°С). По индивидуальному заказу предприятие-изготовительООО «Газовик-Комплект» изготавливает пункты с обогревом, обогреватель устанавливается под днищем металлического шкафа и используется в холодное время года.

    Принцип работы ГРПШ:

    Газорегуляторный пункт ГРПШ состоит из металлического шкафа, в котором установлено технологическое оборудование и работает (согласно функциональной схеме) следующим образом:

    Газ по входному трубопроводу через входной кран 1, поступает в фильтр 5 (где происходит очистка газа от механических примесей, окалины и пыли), затем поступает к регулятору давления газа 7, где происходит снижение давления газа до установленного значения и поддержание его на заданном уровне, и далее через выходной кран 4 поступает к потребителю.

    При повышении выходного давления выше допустимого заданного значения открывается предохранительный сбросной клапан 8, и происходит сброс газа в атмосферу.

    При дальнейшем повышении или понижении контролируемого давления газа сверх допустимых пределов срабатывает предохранительно-запорный клапан, встроенный в регулятор, перекрывая вход газа в регулятор. На входном газопроводе установлен манометр 6, предназначенный для замера входного давления и определения перепада давления на фильтрующей кассете. По индивидуальному заказу для удобства обслуживания газового фильтра, устанавливается датчик перепада давления ДПД-5 или ДПД-10, либо индикатор перепада давления ИПД-5 или ИПД-10. Максимально допустимое падение давление на кассете фильтра — 10кПа.

    В случае ремонта оборудования при закрытых входном и выходном кранах 1 и 4 газ поступает к потребителю по обводному газопроводу, — байпасу.

    На входном газопроводе после входного крана 1, после регулятора давления газа 7 и на байпасе предусмотрены продувочные трубопроводы.

    Для проработки изготовления ГРПШ требуется заполнить форму технического задания (Опросной Лист), исходя из этого формируется цена ГРПШ.

    Внимание! Предприятие ООО «Газовик-Комплект» оставляет за собой право менять конструкцию газорегуляторных пунктов.

    Смотрите также в разделе «ГРПШ на базе одного регулятора»:

    Источник: http://www.gaz-com.ru/catalogue/grpsh/grpsh2/one_line/grpsh-400.html

    СибАДИ (Сибирская государственная автомобильно-дорожная академия)
    Кафедра: "ТНКИ"
    Дисциплина: "Газовые сети и установки"
    Тема: "Расчет газопровода для городского района"
    Омск, 2016

    Исходные данные:
    Численность населения: 16440 чел.
    Плотность населения: 400 чел./га.

    В данной курсовой работе рассчитывается численность населения, проектируемого района (16440 чел.), производится годовой и часовой расход природного газа, определяется путевой, транзитный и расчетный расходы газа на участках.
    Определяются диаметры газопровода низкого давления. Размещается газорегуляторный пункт (ГРПШ) и регулятор давления газа (РДНК-1000).

    Содержание
    Введение
    1. Определение численности населения проектируемого района города
    2. Расчет потребления газа
    2.1 Расчет годового потребления природного газа
    2.1.1 Годовой расход газа в квартирах
    2.1.2 Годовой расход газа на прачечные
    2.1.3 Годовой расход природного газа банным предприятием
    2.1.4 Годовой расход природного газа учреждениями здравоохранения
    2.1.5 Годовой расход природного газа предприятиями общепита
    2.1.6 Годовой расход природного газа хлебозаводом (пекарней)
    2.1.7 Годовой расход природного газа на нужды предприятий торговли
    2.2 Суммарный годовой расход газа на коммунально-бытовое потребление
    2.3 Расход природного газа на отопление, вентиляцию и горячее водоснабжение жилых и общественных зданий
    2.3.1 Годовой расход газа на отопление и вентиляцию жилых и общественных зданий
    2.3.2 Годовой расход газа на централизованное горячее водоснабжение от котельных
    2.3.3 Суммарный годовой расход газа на отопление, вентиляцию и горячее водоснабжение
    2.4 Определение расчетных часовых расходов газа
    2.4.1 Часовой расход газа на централизованное ГВС
    2.4.2 Максимальный часовой расход тепла на централизованное ГВС
    2.4.3 Часовой расход газа на котельную в целом
    2.4.4 Общий часовой расход газа для нужд района города
    3. Гидравлический расчет газопровода
    Заключение
    Список использованной литературы

    Состав: Принципиальная гидравлическая схема (СХ), Спецификация, ПЗ

    Софт: КОМПАС-3D V16

    Каталог / Инженерные системы / Газоснабжение / Функциональная схема ГРПШ

    Источник: http://www.vmasshtabe.ru/inzhenernye-sistemy/gazosnabzhenie/funktsionalnaya-shema-grpsh.html
    [Read more...]

    Цвет ограждения ГРПШ

    by 1 Comments

    Котел КОВ-6,3С Комфорт

    Подробности
    Категория: Проектировщикам

    Ограждение ГРП, ШРП, ГРПШ - нормы и требования СНиП


    На 2017 год актуальными документами, регламентирующими ограждение проектируемых шкафных и блочных пунктов редуцирования газа ГРП, ШРП, ГРПШ, ГРПБ являются следующие издания:

    СП-42-101-2003. Общие положения по проектированию и строительству газораспределительных систем из металлических и полиэтиленовых труб.
    СП-62.13330.2011 Газораспределительные системы. Актуализированная редакция.
    ГОСТ Р 54960-2012 Системы газораспределительные. Пункты газорегуляторные блочные. Пункты редуцирования газа шкафные. Общие технические требования.
    ГОСТ Р 56019-2014 Системы газораспределительные. Пункты редуцирования газа. Функциональные требования.

    Ограждение отдельностоящих ГРП


    В соответствии с пунктом 6.2.1. "СВОД ПРАВИЛ. ГАЗОРАСПРЕДЕЛИТЕЛЬНЫЕ СИСТЕМЫ СНИП 42-01-2002. СП 62.13330.2011"

    Для отдельно стоящих ГРП и ГРПБ рекомендуется предусматривать их оборудование проветриваемым ограждением высотой 1,6 м, выполненным из негорючих материалов. При выносе из ГРП и ГРПБ части технических устройств они должны находиться в пределах ограждения конкретных ГРП и ГРПБ. Высоту ограждения в данном случае принимают не менее 2 м.

    Ограждение не должно выступать за пределы охранной зоны ГРП и ГРПБ.

    Ограждение настенных ГРПШ


    Ограждение настенных ГРПШ и ГРПШ пристроенных к зданиям действующими нормативными актами не предусмотрено. Настенный ГРПШ должен закрываться на внутренний замок, должны быть предусмотрены петли для навесного замка.

    В соответствии с СП 62.13330.2011 в пункте "6.3.5: При установке ГРПШ с входным давлением газа до 0,3 МПа включительно на наружных стенах зданий расстояние от стенки ГРПШ до окон, дверей и других проемов должно быть не менее одного метра, а при входном давлении газа свыше 0,3 до 0,6 МПа включительно — не менее трех метров. При размещении отдельно стоящего ГРПШ с входным давлением газа до 0,3 МПа включительно его следует размещать со смещением от проемов зданий на расстояние не менее одного метра."

    Источник: http://tehgazpribor.ru/data_sheet/proekt/166-ограждение-грп,-требования-к-ограждению-грп,-шрп,-грпш


    СП 62.13330.2011*


    Дата введения 2013-01-01

    Предисловие


    Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 года N 184-ФЗ "О техническом регулировании", а правила разработки - постановлением Правительства Российской Федерации от 19 ноября 2008 года N 858 "О порядке разработки и утверждения сводов правил".

    Сведения о своде правил

    1 ИСПОЛНИТЕЛИ: ЗАО "Полимергаз" при участии ОАО "Гипрониигаз"

    2 ВНЕСЕН Техническим комитетом по стандартизации ТК 465 "Строительство"

    3 ПОДГОТОВЛЕН к утверждению Управлением градостроительной политики

    4 УТВЕРЖДЕН приказом Министерства регионального развития Российской Федерации (Минрегион России) от 27 декабря 2010 г. N 780 и введен в действие с 20 мая 2011 г. Изменение N 1 к СП 62.13330.2011 "СНиП 42-01-2002 Газораспределительные системы" утверждено приказом Федерального агентства по строительству и жилищно-коммунальному хозяйству (Госстрой) от 10 декабря 2012 года N 81/ГС и введено в действие с 1 января 2013 г.

    5 ЗАРЕГИСТРИРОВАН Федеральным агентством по техническому регулированию и метрологии (Росстандарт)

    Информация об изменениях к настоящему своду правил публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего свода правил соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте разработчика (Госстрой) в сети Интернет

    Пункты, таблицы, приложения, в которые внесены изменения, отмечены в настоящем своде правил звездочкой.


    ВНЕСЕНО Изменение N 2, утвержденное и введенное в действие Приказом Министерства строительства и жилищно-коммунального хозяйства Российской Федерации от 3 декабря 2016 г. N 878/пр c 04.06.2017

    Изменение N 2 внесено изготовителем базы данных

    Введение


    Настоящий свод правил устанавливает требования, соответствующие целям Федерального закона от 30 декабря 2009 г. N 384-ФЗ "Технический регламент о безопасности зданий и сооружений", Технического регламента "О безопасности сетей газораспределения и газопотребления", утвержденного постановлением Правительства Российской Федерации от 29 ноября 2010 г. N 870, Федерального закона от 22 июля 2008 г. N 123-ФЗ "Технический регламент о требованиях пожарной безопасности", а также Федерального закона от 23 ноября 2009 г. N 261-ФЗ "Об энергосбережении и о повышении энергетической эффективности и о внесении изменений в отдельные законодательные акты Российской Федерации".
    ________________
    Вероятно, ошибка оригинала. Следует читать: постановлением Правительства Российской Федерации от 29.10.2010 N 870. - Примечание изготовителя базы данных.


    Основными особенностями настоящего свода правил являются:

    приоритетность требований, направленных на обеспечение надежной и безопасной эксплуатации сетей газораспределения, газопотребления и объектов СУГ;

    обеспечение требований безопасности, установленных техническими регламентами и нормативными правовыми документами федеральных органов исполнительной власти;

    защита охраняемых законом прав и интересов потребителей строительной продукции путем регламентирования эксплуатационных характеристик сетей газораспределения, газопотребления и объектов СУГ;

    расширение возможностей применения современных эффективных технологий, новых материалов, прежде всего полимерных, и оборудования для строительства новых и восстановления изношенных сетей газораспределения, газопотребления и объектов СУГ;

    обеспечение энергосбережения и повышение энергоэффективности зданий и сооружений;

    гармонизация с международными (ИСО) и региональными европейскими (ЕН) нормами.

    Настоящий свод правил разработан ЗАО "Полимергаз" (руководитель разработки - ген. директор В.Е.Удовенко, ответств. исполнитель - исполн. директор Ю.В.Коршунов, исполнитель - канд. техн. наук B.C.Тхай) при участии ОАО "Гипрониигаз" (ген. директор, проф., д-р техн. наук А.Л.Шурайц, руковод. разработки - зам. ген. директора, канд. экон. наук М.С.Недлин, ответств. исполнитель - помощник зам. ген. директора Ю.Н.Вольнов, исполнители: Л.П.Суворова, А.С.Струкова, Р.П.Гордеева).

    Изменение N 2 к СП 62.13330.2011 разработано авторским коллективом АО "Гипрониигаз" (д-р техн. наук, проф. А.Л.Шурайц, канд. экон. наук М.С.Недлин, А.И.Кузяева, А.О.Хомутов, Ю.Н.Вольнов, А.В.Бирюков, Т.Н.Астафьева, Р.П.Гордеева, Л.П.Суворова, А.С.Струкова, В.Н.Матяш, Н.А.Кострикина, М.С.Севрюк, В.Е.Станкина, Т.С.Бакумцева).

    (Измененная редакция, Изм. N 2).

    1 Область применения


    Настоящий свод правил распространяется на проектирование новых, реконструируемых и подлежащих капитальному ремонту сетей газораспределения, газопотребления и объектов сжиженных углеводородных газов (СУГ), предназначенных для обеспечения потребителей природным газом давлением до 1,2 МПа включительно и сжиженными углеводородными газами давлением до 1,6 МПа включительно.

    Настоящий свод правил не распространяется:

    на технологические газопроводы, предназначенные для транспортирования газа в пределах химических, нефтехимических и металлургических (кроме производств, где получаются расплавы и сплавы цветных металлов) предприятий, на которых природный газ используется в качестве сырья;

    газопроводы СУГ, относящиеся к магистральным трубопроводам.

    (Измененная редакция, Изм. N 2).

    2 Нормативные ссылки


    В настоящем своде правил использованы ссылки на нормативные документы, перечень которых приведен в приложении А.

    Примечание - При пользовании настоящим сводом правил целесообразно проверить действие ссылочных стандартов и классификаторов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный документ заменен (изменен), то при использовании настоящего свода правил следует руководствоваться заменяющим (измененным) документом. Если ссылочный документ отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

    3 Термины и определения


    В настоящем своде правил применены термины по [1], ГОСТ Р 53865, ГОСТ 24856, а также следующие термины с соответствующими определениями:

    (Измененная редакция, Изм. N 2).

    3.1*, 3.2* (Исключены, Изм. N 2).

    3.3

    газ: Природный газ, нефтяной (попутный) газ, отбензиненный сухой газ, газ из газоконденсатных месторождений, добываемый и собираемый газо- и нефтедобывающими организациями, и газ, вырабатываемый газо- и нефтеперерабатывающими организациями.

    [2, статья 2]


    (Измененная редакция, Изм. N 2).

    3.4 максимальное рабочее давление (МОР): Максимальное давление газа в трубопроводе, допускаемое для постоянной эксплуатации.

    3.5 источник газа: Элемент системы газоснабжения, предназначенный для подачи газа (природного газа и СУГ) в газораспределительную сеть.

    (Измененная редакция, Изм. N 2).

    3.6-3.10 (Исключены, Изм. N 2).

    3.11 подводный газопровод: Наружный газопровод, проложенный ниже уровня поверхности дна пересекаемых водных преград.

    3.12 стандартное размерное отношение (SDR): Отношение номинального наружного диаметра полимерной трубы к ее номинальной толщине стенки.

    3.13-3.16* (Исключены, Изм. N 2).

    3.17 газонаполнительная станция (ГНС): Предприятие, предназначенное для приема, хранения и отпуска сжиженных углеводородных газов потребителям в автоцистернах и бытовых газовых баллонах, ремонта и переосвидетельствования бытовых газовых баллонов.

    (Измененная редакция, Изм. N 2).

    3.18 газонаполнительный пункт (ГНП): Предприятие, предназначенное для приема, хранения и отпуска сжиженных углеводородных газов потребителям в бытовых газовых баллонах.

    (Измененная редакция, Изм. N 2).

    3.19 стесненные условия прокладки газопровода: Условия прокладки газопровода, при которых расстояния, регламентированные нормативными документами, соблюсти не представляется возможным.

    (Измененная редакция, Изм. N 2).

    3.20*, 3.21* (Исключены, Изм. N 2).

    3.22 клапан безопасности (контроллер) расхода газа: Устройство, автоматически перекрывающее подачу газа в газопроводе при превышении определенного значения расхода газа.

    3.23* регулятор-стабилизатор: Устройство, автоматически поддерживающее рабочее давление газа, необходимое для оптимальной работы газоиспользующего оборудования.

    (Измененная редакция, Изм. N 2).

    3.24*

    регулятор-монитор: Дополнительный (контрольный) регулятор, используемый в качестве защитного устройства.

    [ГОСТ Р 54960-2012, статья 3.1.8]


    (Измененная редакция, Изм. N 2).

    3.25*-3.28* (Исключены, Изм. N 2).

    3.29 контрольно-измерительные приборы (КИП): Средства измерений, средства порогового, визуального контроля, сигнализации, индикации и т.п., предназначенные для получения информации о состоянии параметров сетей газораспределения и газопотребления.

    3.30 сеть газораспределения СУГ: Наружный газопровод с техническими устройствами, расположенными на нем, предназначенный для транспортирования паровой фазы СУГ от запорной арматуры, установленной на выходе из редукционной головки резервуарной установки или испарителя, до запорной арматуры включительно, расположенной на границе сети газораспределения и сети газопотребления, в том числе сети газопотребления жилых зданий.

    3.29, 3.30 (Введены дополнительно, Изм. N 2).

    4 Общие требования к сетям газораспределения, газопотребления и объектам СУГ

    4.1* Проектирование, строительство и реконструкцию сетей газораспределения и газопотребления рекомендуется осуществлять в соответствии со схемами газоснабжения, разработанными в составе федеральной, межрегиональных и региональных программ газификации субъектов Российской Федерации в целях обеспечения предусматриваемого этими программами уровня газификации жилищно-коммунального хозяйства, промышленных и иных организаций.

    Строительство, реконструкцию сетей газораспределения рекомендуется осуществлять с применением преимущественно полимерных труб и соединительных деталей (например, из полиэтилена и его модификаций, полиамидов) и других сертифицированных материалов.

    В сетях газораспределения и газопотребления безопасность использования газа рекомендуется обеспечивать применением технических средств и устройств.

    Присоединение вновь построенных газопроводов к действующим газопроводам рекомендуется предусматривать без отключения потребителей газа.

    (Измененная редакция, Изм. N 2).

    4.2* Газораспределительная система должна обеспечивать подачу газа потребителям в объемах и с параметрами, соответствующими проектной документации.

    У потребителей газа, которые не подлежат ограничению или прекращению газоснабжения, перечень которых утверждается в установленном порядке, должна быть обеспечена бесперебойная подача газа не менее чем от двух источников или должен быть предусмотрен резервный вид топлива.

    Пропускная способность сетей газораспределения и газопотребления должна определяться расчетом из условия газоснабжения всех потребителей в часы максимального потребления.

    Качество природного газа и СУГ должно соответствовать нормативным документам на поставку. При транспортировании газов иного происхождения должно быть подтверждено обеспечение целостности и надежной эксплуатации сетей газораспределения и газопотребления на весь период эксплуатации в соответствии с требованиями настоящего свода правил.

    Выбор схем газоснабжения следует проводить в зависимости от объема, структуры и плотности газопотребления объектов административно-территориального деления, размещения жилых и производственных зон, а также источников газоснабжения (местоположение и мощность существующих и проектируемых магистральных газопроводов, ГРС и др.). Выбор той или иной схемы сетей газораспределения в проектной документации должен быть обоснован экономически и обеспечен необходимой степенью безопасности. Любое изменение существующей сети должно осуществляться с сохранением или улучшением характеристик надежности и безопасности.

    (Измененная редакция, Изм. N 2).

    4.2а Качество поставляемого природного газа должно соответствовать ГОСТ 5542, СУГ - ГОСТ 20448, ГОСТ Р 52087 и ГОСТ 27578.

    (Введен дополнительно, Изм. N 2).

    4.3* По рабочему давлению транспортируемого газа газопроводы подразделяют на газопроводы высокого давления категорий 1 и 2, среднего давления и низкого давления в соответствии с таблицей 1*.

    Газопроводы из полиэтиленовых труб могут применяться для подземной прокладки при давлении природного газа до 0,6 МПа включительно внутри населенных пунктов, до 1,2 МПа включительно - по территории промышленной зоны и межпоселковые и до 0,005 МПа включительно - для паровой фазы СУГ.

    Полиэтиленовые трубы и соединительные детали могут изготовляться по ГОСТ Р 50838 и ГОСТ Р 52779 соответственно или по техническим условиям из композиций полиэтилена, отвечающих требованиям этих стандартов. Характеристики труб, изготовленных по техническим условиям, должны соответствовать или быть более жесткими, чем предусмотрено ГОСТ Р 50838-2009 (таблица 3), а для соединительных деталей - чем предусмотрено ГОСТ Р 52779-2007 (таблица 5).


    Таблица 1*

    Классификация газопроводов по давлению, категория

    Вид транспортируемого газа

    Рабочее давление в газопроводе, МПа

    Высокое

    1

    Природный

    Св.

    0,6

    до

    1,2

    включ.

    СУГ

    Св.

    0,6

    "

    1,6

    "

    2

    Природный и СУГ

    "

    0,3

    "

    0,6

    "

    Среднее

    -

    То же

    "

    0,005

    "

    0,3

    "

    Низкое

    -

    "

    До

    0,005

    включ.


    Таблица 1 (Измененная редакция, Изм. N 2).

    Газопроводы из стальных труб и их соединительные детали могут применяться для наружной и внутренней прокладки для всех давлений для природного газа и до 1,6 МПа включительно - для СУГ.

    Газопроводы из медных труб и их соединительные детали могут применяться для наружной и внутренней прокладки при низком давлении природного газа.

    Для сетей газораспределения и газопотребления при соответствующем обосновании допускается применение труб и соединительных деталей из иных материалов, применение которых разрешено в установленном порядке.

    (Измененная редакция, Изм. N 2).

    4.4* Давление газа во внутренних газопроводах не должно превышать значений, приведенных в таблице 2*. Давление газа перед газоиспользующим оборудованием должно соответствовать давлению, необходимому для устойчивой работы этого оборудования, указанному в паспортах предприятий-изготовителей.


    Таблица 2*

    Потребители газа, размещенные в зданиях

    Давление газа

    во внутреннем газопроводе, МПа

    1 Исключена

    2 Производственные здания, в которых величина давления газа обусловлена требованиями производства

    До 1,2 включ. (для природного газа)

    До 1,6 включ. (для СУГ)

    3 Прочие производственные здания

    До 0,6 (включ.)

    4 Бытовые здания производственного назначения отдельно стоящие, пристроенные к производственным зданиям и встроенные в эти здания. Отдельно стоящие общественные здания производственного назначения

    До 0,3 (включ.)

    5 Административные и бытовые здания, не вошедшие в пункт 4 таблицы

    До 0,005 (включ.)

    6 Котельные:

    отдельно стоящие

    До 0,6 (включ.)

    пристроенные, встроенные и крышные производственных зданий

    До 0,6 (включ.)

    пристроенные, встроенные и крышные общественных, административных и бытовых зданий

    До 0,005 (включ.)

    пристроенные и крышные жилых зданий

    До 0,005 (включ.)

    7 Общественные здания (кроме зданий, установка газоиспользующего оборудования в которых не допускается) и складские помещения

    до 0,005 (включ.)

    8 Жилые здания

    До 0,005 (включ.)


    Таблица 2 (Измененная редакция, Изм. N 2).

    4.5* Сети газораспределения и газопотребления, резервуарные и баллонные установки, газонаполнительные станции и другие объекты СУГ должны быть спроектированы и построены так, чтобы при восприятии нагрузок и воздействий, действующих на них в течение предполагаемого срока службы, были обеспечены их необходимые по условиям безопасности прочность, устойчивость и герметичность.

    Выбор способа прокладки и материала труб для газопровода следует предусматривать с учетом особых природных и грунтовых условий эксплуатации.

    (Измененная редакция, Изм. N 2).

    4.6 При проектировании газопроводов следует выполнять расчеты на прочность для определения:

    толщины стенок труб и соединительных деталей;

    продольных напряжений, значения которых не должны превышать допустимых.

    Трубы и соединительные детали для газопроводов должны соответствовать требованиям нормативных документов на продукцию.

    Для наружных газопроводов из меди следует применять трубы с толщиной стенки не менее 1,5 мм, для внутренних газопроводов - не менее 1 мм.

    Для стальных газопроводов следует применять трубы и соединительные детали с толщинами стенок не менее: 3 мм - для подземных, 2 мм - для надземных и внутренних. Для импульсных газопроводов следует принимать толщину стенки трубы не менее 1,2 мм.

    При строительстве, реконструкции газопроводов не допускается использование восстановленных стальных труб (для выполнения ими рабочих функций газопровода) и других бывших в употреблении металлоконструкций.

    Характеристики предельных состояний, коэффициенты надежности по ответственности, нормативные и расчетные значения нагрузок и воздействий и их сочетаний, а также нормативные и расчетные значения характеристик материалов следует принимать в расчетах с учетом требований СП 20.13330. Расчеты газопроводов на прочность должны выполняться в соответствии с действующими нормативными документами.

    (Измененная редакция, Изм. N 2).

    4.6а Стальные трубы должны применяться в соответствии с [3] и ГОСТ Р 55474.

    Медные трубы должны изготовляться в соответствии с требованиями ГОСТ Р 52318, соединительные детали из меди и медных сплавов - в соответствии с требованиями ГОСТ Р 52922, ГОСТ Р 52948 и ГОСТ Р 52949. Медные трубы и соединительные детали, выполненные по другим стандартам и техническим условиям, должны соответствовать или содержать более жесткие требования по сравнению с вышеуказанными стандартами и иметь разрешительные документы.

    (Введен дополнительно, Изм. N 2).

    4.7 При проектировании сетей газораспределения и газопотребления в особых природных и грунтовых условиях (далее - особые условия) следует предусматривать специальные мероприятия, приведенные в разделе 5.6, обеспечивающие устойчивость, прочность и герметичность газопроводов.

    (Измененная редакция, Изм. N 2).

    4.8 Стальные газопроводы следует защищать от коррозии.

    Подземные стальные газопроводы, подземные и обвалованные резервуары СУГ, стальные вставки полиэтиленовых газопроводов, стальные футляры на газопроводах следует защищать от коррозионной агрессивности грунтов по отношению к стали и опасного влияния блуждающих токов.

    Надземные и внутренние стальные газопроводы следует защищать от атмосферной коррозии.

    (Измененная редакция, Изм. N 2).

    4.9 Сети газораспределения населенных пунктов с населением более 100 тыс. человек следует оснащать автоматизированными системами дистанционного управления технологическим процессом распределения газа и коммерческого учета потребления газа (АСУ ТП РГ) или автоматизированными системами диспетчерского контроля (АСДК). Для населенных пунктов с населением менее 100 тыс. человек решение об оснащении сетей газораспределения АСУ ТП РГ принимается заказчиком.

    (Измененная редакция, Изм. N 2).

    4.10* Для сетей газораспределения и газопотребления и объектов СУГ должны применяться материалы, изделия, газоиспользующее оборудование и технические устройства по действующим стандартам и другим нормативным документам на их изготовление, поставку, сроки службы, характеристики, свойства и назначение (области применения) которых соответствуют условиям их эксплуатации.

    Пригодность новых материалов, изделий, газоиспользующего оборудования и технических устройств, в том числе зарубежного производства, для строительства сетей газораспределения и газопотребления должна быть подтверждена согласно [10].

    (Измененная редакция, Изм. N 2).

    4.11* Для подземных газопроводов могут применяться полиэтиленовые трубы, армированные стальным сетчатым каркасом с синтетическими нитями.

    Полиэтиленовые трубы и соединительные детали для газопровода могут изготавливаться из полиэтилена одного наименования, допускается соединение деталей и труб из полиэтилена разных наименований (ПЭ 80 и ПЭ 100 или ПЭ 100/ПЭ 100-RC) сваркой деталями с закладными нагревателями (ЗН) из ПЭ 100.

    Стальные бесшовные, сварные (прямошовные и спиральношовные) трубы и соединительные детали для газораспределительных систем могут быть изготовлены из стали, содержащей не более 0,25% углерода, 0,056% серы и 0,046% фосфора.

    Медные трубы (твердого и полутвердого состояния) и соединительные детали могут быть изготовлены из меди марок М1ф и М1р по ГОСТ 859 с содержанием меди () или сплава меди и серебра (+) не менее 99,90%, фосфора - не более 0,04%. Трубы, изготовленные из меди марки М1р, допускается применять для соединений, выполненных прессованием. Медные трубы мягкого состояния по ГОСТ 859 допускается применять для присоединения к газоиспользующему оборудованию. Соединительные детали рекомендуется изготовлять из меди и медных сплавов, соответствующих требованиям ГОСТ Р 52922 при соединении высокотемпературной капиллярной пайкой, ГОСТ Р 52948 при соединении способом прессования.

    На объектах СУГ рекомендуется применять для жидкой фазы СУГ стальные бесшовные, для паровой фазы СУГ стальные бесшовные или электросварные трубы, а для газопроводов паровой фазы СУГ низкого давления от резервуарных установок допускается применение полиэтиленовых труб и соединительных деталей из ПЭ 100, многослойных полимерных труб и их соединительных деталей, а также медных труб и соединительных деталей из меди и медных сплавов, за исключением соединений, выполненных прессованием.

    Материал труб, материал арматуры и соединительных деталей рекомендуется выбирать с учетом давления газа, расчетной температуры наружного воздуха в районе строительства и температуры стенки трубы при эксплуатации, грунтовых и природных условий, наличия вибрационных нагрузок и т.д.

    (Измененная редакция, Изм. N 2).

    4.12 Ударная вязкость металла стальных труб и соединительных деталей толщиной стенки 5 мм и более должна быть не ниже 30 Дж/см для газопроводов, прокладываемых в районах строительства с расчетной температурой ниже минус 40 °С, а также (независимо от района строительства):

    для газопроводов давлением свыше 0,6 МПа и при номинальном диаметре более 620 мм;

    прокладываемых на площадках строительства сейсмичностью свыше 6 баллов;

    испытывающих вибрационные нагрузки;

    подземных, прокладываемых в иных особых условиях;

    на переходах через естественные преграды и в местах пересечений с железными дорогами и автодорогами категорий I-III и магистральных улиц и дорог.

    При этом ударная вязкость основного металла труб и соединительных деталей должна определяться при минимальной температуре эксплуатации.

    (Измененная редакция, Изм. N 2).

    4.13* Сварные соединения труб по своим физико-механическим свойствам должны соответствовать характеристикам основного материала свариваемых труб. Сварные соединения должны быть герметичными. Типы, конструктивные элементы и размеры сварных соединений должны соответствовать требованиям нормативных документов к данным соединениям:

    сварных соединений стальных труб - ГОСТ 16037;

    сварных соединений медных труб - ГОСТ 16038;

    паяных соединений медных труб - ГОСТ 19249.

    Для стальных газопроводов должны применяться стыковые, тавровые и нахлесточные соединения, для полиэтиленовых - соединения встык нагретым инструментом или при помощи деталей с ЗН, для подземных медных газопроводов - соединения, выполненные сваркой или высокотемпературной капиллярной пайкой (далее - пайкой). Соединения медных надземных газопроводов следует выполнять сваркой, высокотемпературной капиллярной пайкой или прессованием.

    Для внутренних газопроводов должны применяться соединения:

    выполненные пайкой и прессованием, с использованием пресс-фитингов из меди и медных сплавов;

    выполненные прессованием - для полимерных многослойных труб (металлополимерных и армированных синтетическими нитями);

    стыковые, тавровые, нахлесточные - для стальных труб.

    На каждое сварное соединение (или рядом с ним) наружных газопроводов должно быть нанесено обозначение (номер, клеймо) сварщика, выполнившего это соединение.

    Размещение соединений в стенах, перекрытиях и других конструкциях зданий и сооружений не допускается.

    (Измененная редакция, Изм. N 2).

    4.13а Сварные соединения стальных труб рекомендуется выполнять в соответствии с ГОСТ 16037, ГОСТ Р 55474 и [3], медных труб - ГОСТ 16038, полиэтиленовых труб - ГОСТ Р 52779, ГОСТ Р 54792, ГОСТ Р 55473 и [4].

    Паяные соединения медных труб рекомендуется выполнять в соответствии с ГОСТ 19249.

    Соединения способом прессования медных труб рекомендуется выполнять в соответствии с ГОСТ Р 52948.

    (Введен дополнительно, Изм. N 2).

    4.14 Конструкция арматуры должна обеспечивать стойкость к транспортируемой среде и испытательному давлению. Запорная и регулирующая арматура должна обеспечивать герметичность затворов не ниже класса В, а запорная арматура на газопроводах СУГ - не ниже класса А. Отключающая (защитная) арматура должна обеспечивать герметичность затворов не ниже класса А.

    (Измененная редакция, Изм. N 2).

    4.14а Класс герметичности затворов арматуры определяется по ГОСТ Р 54808.

    (Введен дополнительно, Изм. N 2).

    4.15* Строительство, реконструкцию, капитальный ремонт сетей газораспределения и газопотребления рекомендуется осуществлять в соответствии с проектной документацией, утвержденной в установленном порядке, или рабочей документацией, а также с учетом требований законодательства Российской Федерации о градостроительной деятельности и настоящего свода правил.

    Границы охранных зон сетей газораспределения и условия использования земельных участков, расположенных в их пределах, определяются в соответствии с действующим законодательством Российской Федерации.

    (Измененная редакция, Изм. N 2).

    4.16* Присоединение газопроводов без снижения давления или со снижением давления рекомендуется выполнять с использованием специального оборудования, обеспечивающего безопасность проведения работ по технологиям и производственным инструкциям, согласованным и утвержденным в установленном порядке.

    (Измененная редакция, Изм. N 2).

    Пункт 4.17 исключен.

    5 Наружные газопроводы

    5.1 Общие положения

    5.1.1* Наружные газопроводы рекомендуется размещать по отношению к зданиям, сооружениям и сетям инженерно-технического обеспечения в соответствии с приложениями Б* и В*.

    При подземной прокладке газопровода или в обваловании материал и габариты обвалования рекомендуется принимать исходя из теплотехнического расчета, а также обеспечения устойчивости и сохранности газопровода и обвалования.

    Для подземных газопроводов, прокладываемых в стесненных условиях, расстояния, указанные в приложении В*, допускается сокращать не более чем на 50% при прокладке в обычных условиях и не более 25% - в особых природных условиях. В стесненных условиях допускается прокладывать подземные газопроводы давлением до 0,6 МПа включительно на отдельных участках трассы, между зданиями и под арками зданий, а газопроводы давлением свыше 0,6 МПа - при сближении их с отдельно стоящими подсобными строениями (зданиями без постоянного присутствия людей). При этом на участках сближения и на расстоянии не менее 5 м в каждую сторону от этих участков рекомендуется применять один из следующих вариантов:

    для стальных газопроводов:

    Источник: http://docs.cntd.ru/document/464664948



    Требования и нормы к ограждению проектируемых и модернизируемых ГРПШ указаны в следующих документах:

    СП-42-101-2003. Общие положения по проектированию и строительству газораспределительных систем из металлических и полиэтиленовых труб.

    СП-62.13330.2011 Газораспределительные системы. Актуализированная редакция.

    ГОСТ Р 54960-2012 Системы газораспределительные. Пункты газорегуляторные блочные. Пункты редуцирования газа шкафные. Общие технические требования.

    ГОСТ Р 56019-2014 Системы газораспределительные. Пункты редуцирования газа. Функциональные требования.

    ПР 50.2.019-2006 ГСИ. Методика выполнения измерений при помощи турбинных, ротационных и вихревых счетчиков.



    Нормы и требования по ограждению ГРПШ



    Для отдельно стоящих ГРП и ГРПБ предусматривется ограждение высотой 1,6-2 метра
    выполненное из негорючих материалов.



    При выносе из ГРП и ГРПБ части технических устройств они должны находиться в пределах ограждения конкретных ГРП и ГРПБ. Высоту ограждения в данном случае принимают не менее 2 м.

    Ограждение не должно выступать за пределы охранной зоны ГРП и ГРПБ.



    ГРПБ следует размещать отдельно стоящими.




    Отдельно стоящие ПРГ (кроме ГРУ) в поселениях должны располагаться на расстояниях от зданий и сооружений (за исключением сетей инженерно-технического обеспечения) не менее указанных в таблице, а ПРГ (в том числе встроенные и пристроенные) на территории промышленных предприятий и других предприятий производственного назначения — согласно СП 4.13130.



    Ограждение ГРПШ с креплением к стене или фасаду здания не нормируется.



    Давление газа на вводе в ГРП, ГРПБ, ГРПШ, МПа





    Расстояния от отдельно стоящих ГРП, ГРПБ









    до зданий, и сооружений за исключением сетей инженерно-

     технического обеспечения





    до железнодорожных и трамвайных путей (ближайшего рельса)





    до автомобильных дорог, магистральных улиц и дорог (обочины)



    до воздушных линий электропередачи



    До 0,6 включ.





    10

     метров

    10

     метров

    5

      метров

    Не менее 1,5 высоты опоры



    Св. 0,6





    15

      метров

    15

     метров

    8

      метров







    При установке ГРПШ с входным давлением газа до 0,3 МПа включительно на наружных стенах зданий расстояние от стенки ГРПШ до окон, дверей и других проемов должно быть не менее 1 м, а при входном давлении газа свыше 0,3 до 0,6 МПа включительно - не менее 3 м. При размещении отдельно стоящего ГРПШ с входным давлением газа до 0,3 МПа включительно его следует размещать со смещением от проемов зданий на расстояние не менее 1 м.



    Прокладка сетей инженерно-технического обеспечения, в том числе газопроводов, не относящихся к ГРП, ГРПБ и ГРПШ, в пределах ограждений не допускается.


    На территории поселений в стесненных условиях разрешается уменьшение на 30 % расстояний от зданий и сооружений до пунктов редуцирования газа пропускной способностью до 10000 м3/ч.







    Схема (Чертеж) ограждения ГРПШ







    Примеры ограждения ГРПШ













    Источник: http://xn--c1a0ahw.xn--p1ai/main/119-ograzhdenie-grpsh-pri-proektirovanii-i-montazhe-normy-i-trebovaniya.html



    Требования и нормы к ограждению проектируемых и модернизируемых ГРПШ указаны в следующих документах:

    СП-42-101-2003. Общие положения по проектированию и строительству газораспределительных систем из металлических и полиэтиленовых труб.

    СП-62.13330.2011 Газораспределительные системы. Актуализированная редакция.

    ГОСТ Р 54960-2012 Системы газораспределительные. Пункты газорегуляторные блочные. Пункты редуцирования газа шкафные. Общие технические требования.

    ГОСТ Р 56019-2014 Системы газораспределительные. Пункты редуцирования газа. Функциональные требования.

    ПР 50.2.019-2006 ГСИ. Методика выполнения измерений при помощи турбинных, ротационных и вихревых счетчиков.



    Нормы и требования по ограждению ГРПШ



    Для отдельно стоящих ГРП и ГРПБ предусматривется ограждение высотой 1,6-2 метра
    выполненное из негорючих материалов.



    При выносе из ГРП и ГРПБ части технических устройств они должны находиться в пределах ограждения конкретных ГРП и ГРПБ. Высоту ограждения в данном случае принимают не менее 2 м.

    Ограждение не должно выступать за пределы охранной зоны ГРП и ГРПБ.



    ГРПБ следует размещать отдельно стоящими.




    Отдельно стоящие ПРГ (кроме ГРУ) в поселениях должны располагаться на расстояниях от зданий и сооружений (за исключением сетей инженерно-технического обеспечения) не менее указанных в таблице, а ПРГ (в том числе встроенные и пристроенные) на территории промышленных предприятий и других предприятий производственного назначения — согласно СП 4.13130.



    Ограждение ГРПШ с креплением к стене или фасаду здания не нормируется.



    Давление газа на вводе в ГРП, ГРПБ, ГРПШ, МПа





    Расстояния от отдельно стоящих ГРП, ГРПБ









    до зданий, и сооружений за исключением сетей инженерно-

     технического обеспечения





    до железнодорожных и трамвайных путей (ближайшего рельса)





    до автомобильных дорог, магистральных улиц и дорог (обочины)



    до воздушных линий электропередачи



    До 0,6 включ.





    10

     метров

    10

     метров

    5

      метров

    Не менее 1,5 высоты опоры



    Св. 0,6





    15

      метров

    15

     метров

    8

      метров







    При установке ГРПШ с входным давлением газа до 0,3 МПа включительно на наружных стенах зданий расстояние от стенки ГРПШ до окон, дверей и других проемов должно быть не менее 1 м, а при входном давлении газа свыше 0,3 до 0,6 МПа включительно - не менее 3 м. При размещении отдельно стоящего ГРПШ с входным давлением газа до 0,3 МПа включительно его следует размещать со смещением от проемов зданий на расстояние не менее 1 м.



    Прокладка сетей инженерно-технического обеспечения, в том числе газопроводов, не относящихся к ГРП, ГРПБ и ГРПШ, в пределах ограждений не допускается.


    На территории поселений в стесненных условиях разрешается уменьшение на 30 % расстояний от зданий и сооружений до пунктов редуцирования газа пропускной способностью до 10000 м3/ч.







    Схема (Чертеж) ограждения ГРПШ







    Примеры ограждения ГРПШ













    Источник: http://xn--c1a0ahw.xn--p1ai/main/119-ograzhdenie-grpsh-pri-proektirovanii-i-montazhe-normy-i-trebovaniya.html
    Далее >

    6. Пункты редуцирования газа

    6.1 Общие положения

    Для снижения и регулирования давления газа в газораспределительной сети предусматривают следующие ПРГ: газорегуляторные пункты (ГРП), газорегуляторные пункты блочные (ГРПБ) заводского изготовления в зданиях контейнерного типа, газорегуляторные пункты шкафные (ГРПШ) и газорегуляторные установки (ГРУ).

    6.2 Требования к ГРП и ГРПБ

    6.2.1 ГРП размещают:

    • отдельно стоящими;
    • пристроенными к газифицируемым производственным зданиям, котельным и общественным зданиям с помещениями производственного назначения;
    • встроенными в одноэтажные газифицируемые производственные здания и котельные (кроме помещений, расположенных в подвальных и цокольных этажах);
    • на покрытиях газифицируемых производственных зданий степеней огнестойкости I и II класса С0 с негорючим утеплителем.

    В ГРП следует предусматривать наличие помещений для размещения линий редуцирования, а также вспомогательных помещений для размещения отопительного оборудования, КИП, автоматики и телемеханики.

    Для отдельно стоящих ГРП и ГРПБ рекомендуется предусматривать их оборудование проветриваемым ограждением высотой 1,6 м, выполненным из негорючих материалов. При выносе из ГРП и ГРПБ части технических устройств они должны находиться в пределах ограждения конкретных ГРП и ГРПБ. Высоту ограждения в данном случае принимают не менее 2 м.

    Ограждение не должно выступать за пределы охранной зоны ГРП и ГРПБ.

    ГРПБ следует размещать отдельно стоящими.

    6.2.2 Отдельно стоящие ПРГ (кроме ГРУ) в поселениях должны располагаться на расстояниях от зданий и сооружений (за исключением сетей инженерно-технического обеспечения) не менее указанных в таблице 5, а ПРГ (в том числе встроенные и пристроенные) на территории промышленных предприятий и других предприятий производственного назначения - согласно СП 4.13130.

    Таблица 5

    Давление газа на вводе в ГРП, ГРПБ, ГРПШ, МПа Расстояния в свету от отдельно стоящих ГРП, ГРПБ и по горизонтали (в свету) от отдельно стоящих ГРПШ, м
      до зданий, и сооружений за исключением сетей инженерно- технического обеспечения до железнодорожных и трамвайных путей (ближайшего рельса) до автомобильных дорог, магистральных улиц и дорог (обочины) до воздушных линий электропередачи
    До 0,6 включ. 10 10 5 Не менее 1,5 высоты опоры
    Св. 0,6 15 15 8
    Примечания
    1 При наличии выносных технических устройств, входящих в состав ГРП, ГРПБ и ГРПШ и размещаемых в пределах их ограждений, расстояния от иных объектов следует принимать до ограждений в соответствии с настоящей таблицей.
    2 Требования настоящей таблицы распространяются также на узлы учета газа, располагающиеся в отдельно стоящих зданиях или шкафах на отдельно стоящих опорах.
    3 Расстояние от отдельно стоящего ГРПШ при давлении газа на вводе до 0,3 МПа включительно до зданий и сооружений не нормируется, но должно приниматься не менее указанного в 6.3.5.
    4 Расстояния от подземных сетей инженерно-технического обеспечения при параллельной прокладке до ГРП, ГРПБ, ГРПШ и их ограждений при наличии выносных технических устройств, входящих в состав ГРП, ГРПБ и ГРПШ и размещаемых в пределах их ограждений, следует принимать в соответствии с СП 42.13330 и СП 18.13330, а от подземных газопроводов - в соответствии с приложением В.
    5 Расстояния от надземных газопроводов до ГРП, ГРПБ и ГРПШ и их ограждений при наличии выносных технических устройств, входящих в состав ГРП, ГРПБ и ГРПШ и размещаемых в пределах их ограждений, следует принимать в соответствии с приложением Б, а для остальных надземных сетей инженерно-технического обеспечения - в соответствии с противопожарными нормами, но не менее 2 м.
    6 Прокладка сетей инженерно-технического обеспечения, в том числе газопроводов, не относящихся к ГРП, ГРПБ и ГРПШ, в пределах ограждений не допускается.
    7 Следует предусмотреть подъезд к ГРП и ГРПБ автотранспорта.
    8 Расстояние от наружных стен ГРП, ГРПБ, ГРПШ или их ограждений при наличии выносных технических устройств, входящих в состав ГРП, ГРПБ и ГРПШ и размещаемых в пределах их ограждений до стволов деревьев с диаметром кроны не более 5,0 м, следует принимать не менее 4,0 м.

    На территории поселений в стесненных условиях разрешается уменьшение на 30% расстояний от зданий и сооружений до пунктов редуцирования газа пропускной способностью до 10000 м3/ч.

    6.2.3 Отдельно стоящие здания ГРП и ГРПБ должны быть одноэтажными, бесподвальными, с совмещенной кровлей и быть степеней огнестойкости I-II и I-III соответственно и класса конструктивной пожарной опасности С0. Разрешается размещение ГРПБ в зданиях контейнерного типа (металлический каркас с негорючим утеплителем).

    6.2.4 ГРП допускается пристраивать к зданиям степеней огнестойкости I-II, класса конструктивной пожарной опасности С0 с помещениями категорий Г и Д. ГРП с входным давлением газа свыше 0,6 МПа допускается пристраивать к указанным зданиям, если использование газа такого давления необходимо по условиям технологии.

    Пристройки должны примыкать к зданиям со стороны глухой противопожарной стены, газонепроницаемой в пределах примыкания ГРП. При этом должна быть обеспечена газонедроницаемость швов примыкания.

    Расстояние от стен и покрытия пристроенных ГРП до ближайшего проема в стене должно быть не менее 3 м.

    6.2.5 Встроенные ГРП разрешается устраивать при входном давлении газа не более 0,6 МПа в зданиях степеней огнестойкости I-II, класса конструктивной пожарной опасности С0 с помещениями категорий Г и Д. Помещение встроенного ГРП должно быть оборудовано противопожарными газонепроницаемыми ограждающими конструкциями и самостоятельным выходом наружу из здания.

    6.2.6 Стены и перегородки, разделяющие помещения ГРП и ГРПБ, должны быть без проемов, противопожарными типов II и I соответственно и газонепроницаемыми. Устройство дымовых и вентиляционных каналов в разделяющих стенах, а также в стенах зданий, к которым пристраиваются ГРП (в пределах примыкания ГРП), не допускается. Полы в ГРП и ГРПБ должны быть покрыты антистатиком и искрогасящим материалом.

    Вспомогательные помещения должны иметь отдельные выходы из здания, не связанные с помещениями линий редуцирования.

    Двери ГРП и ГРПБ следует предусматривать противопожарными, искронедающими и открываемыми изнутри наружу без ключа, с фиксацией в открытом положении.

    Конструкция окон должна исключать искрообразование при их эксплуатации.

    6.2.7 Помещения ГРП и ГРПБ должны соответствовать требованиям СП 56.13330, а помещения для размещения отопительного оборудования также СНиП II-35.

    6.3 Требования к ГРПШ

    6.3.1 Оборудование ГРПШ должно размещаться в шкафу, выполненном из негорючих материалов, а для ГРПШ с обогревом - с негорючим утеплителем.

    ГРПШ размещают отдельно стоящими или на наружных стенах зданий, для газоснабжения которых они предназначены. На наружных стенах зданий размещение ГРПШ с газовым отоплением не допускается.

    Допускается размещать ГРПШ ниже уровня поверхности земли, при этом такой ГРПШ следует считать отдельно стоящим.

    Расстояния от отдельно стоящих ГРПШ до зданий и сооружений должны быть не менее указанных в таблице 5 и 6.2.2.

    6.3.2 ГРПШ с входным давлением газа до 0,3 МПа включительно устанавливают:

    • на наружных стенах жилых, общественных, в том числе административного назначения, административных и бытовых зданий независимо от степени огнестойкости и класса конструктивной пожарной опасности при расходе газа до 50 м3/ч;
    • на наружных стенах жилых, общественных, в том числе административного назначения, административных и бытовых зданий не ниже степени огнестойкости III и не ниже класса конструктивной пожарной опасности С1 при расходе газа до 400 м3/ч.

    6.3.3 ГРПШ с входным давлением газа до 0,6 МПа включительно устанавливают на наружных стенах производственных зданий, общественных и бытовых зданий производственного назначения с помещениями категорий В4, Г и Д и котельных.

    6.3.4 ГРПШ с входным давлением газа свыше 0,6 МПа на наружных стенах зданий устанавливать не допускается.

    6.3.5 При установке ГРПШ с входным давлением газа до 0,3 МПа включительно на наружных стенах зданий расстояние от стенки ГРПШ до окон, дверей и других проемов должно быть не менее 1 м, а при входном давлении газа свыше 0,3 до 0,6 МПа включительно - не менее 3 м. При размещении отдельно стоящего ГРПШ с входным давлением газа до 0,3 МПа включительно его следует размещать со смещением от проемов зданий на расстояние не менее 1 м.

    6.3.6 Допускается размещение ГРПШ на покрытиях с негорючим утеплителем газифицируемых производственных зданий степеней огнестойкости I-II, класса конструктивной пожарной опасности С0 со стороны выхода на кровлю на расстоянии не менее 5 м от выхода.

    6.4 Требования к ГРУ

    6.4.1 ГРУ допускается размещать в помещении, в котором располагается газоиспользующее оборудование, а также непосредственно у тепловых установок для подачи газа к их горелкам.

    Разрешается подача газа от одной ГРУ к тепловым агрегатам, расположенным в других зданиях на одной производственной площадке, при условии, что эти агрегаты работают в одинаковых режимах давления газа, и в помещения, в которых находятся агрегаты, обеспечен круглосуточный доступ персонала, ответственного за безопасную эксплуатацию газового оборудования.

    6.4.2 Число ГРУ, размещаемых в одном помещении, не ограничивается. При этом каждая ГРУ не должна иметь более двух линий редуцирования.

    6.4.3 ГРУ допускается устанавливать при входном давлении газа не более 0,6 МПа.

    При этом ГРУ размещают:

    • в помещениях категорий Г и Д, в которых расположено газоиспользующее оборудование, или соединенных с ними открытыми проемами смежных помещениях тех же категорий, имеющих вентиляцию в соответствии с размещенным в них производством;
    • в помещениях категорий В1-В4, если расположенное в них газоиспользующее оборудование вмонтировано в технологические агрегаты производства.

    6.4.4 Не допускается размещать ГРУ в помещениях категорий А и Б, а также в складских помещениях категорий В1-В3.

    6.5 Оборудование пунктов редуцирования газа

    6.5.1 Каждые ГРП, ГРПБ, ГРПШ и ГРУ должны быть оснащены фильтром, устройствами безопасности - предохранительным запорным клапаном (ПЗК) и (или) контрольным регулятором-монитором, регулятором давления газа, запорной арматурой, контрольными измерительными приборами (КИП) и, при необходимости, узлом учета расхода газа и предохранительным сбросным клапаном (ПСК).

    6.5.2 Число линий редуцирования в пунктах редуцирования газа определяют исходя из требуемой пропускной способности, количества и давления газа выходных газопроводов, назначения пункта редуцирования газа в сети газораспределения. В ГРПШ число рабочих линий редуцирования - не более двух.

    6.5.3 Для обеспечения непрерывности подачи газа потребителям в ГРП, ГРПБ, ГРПШ и ГРУ, пропускная способность которых обеспечивается одной линией редуцирования, может предусматриваться резервная линия редуцирования. Состав оборудования резервной линии редуцирования должен соответствовать рабочей линии.

    Должна быть предусмотрена возможность одновременной работы основной и резервной линий редуцирования. Резервная линия редуцирования может включаться в работу автоматически при неисправности основной линии.

    Допускается не предусматривать резервную линию редуцирования при подаче газа на объекты, в работе которых допускается прекращение подачи газа на период выполнения регламентных работ или подача газа потребителям осуществляется по закольцованной схеме газопроводов.

    6.5.4 Оснащение пунктов редуцирования газа обводным газопроводом (байпасом) допускается только при наличии у потребителя редукционной и защитной арматуры. В ГРПШ допускается применение съемного байпаса с редукционной и защитной арматурой.

    6.5.5 Обеспечение защиты сети газораспределения (газопотребления) и технических устройств от повышения давления газа свыше допустимых значений может достигаться применением в составе узла редуцирования следующих вариантов сочетания видов технических устройств:

    • регулирующей, защитной, предохранительной, запорной арматуры;
    • регулирующей арматуры, контрольного регулятора-монитора, защитной, предохранительной, запорной арматуры;
    • регулирующей, защитной, запорной арматуры;
    • регулирующей арматуры, регулятора-монитора, запорной арматуры.

    6.5.6 Параметры настройки редукционной, предохранительной и защитной арматуры должны обеспечивать диапазон рабочего давления перед газоиспользующим оборудованием в соответствии с проектом.

    Конструкция линии редуцирования (при наличии резервной линии или байпаса) должна обеспечивать возможность настройки параметров редукционной, предохранительной и защитной арматуры, а также проверки герметичности закрытия их затворов без отключения или изменения значения давления газа у потребителя.

    6.5.7 Система редуцирования и защитная арматура должны иметь собственные импульсные линии. Место отбора импульса должно размещаться в зоне установившегося потока газа вне пределов турбулентных воздействий.


    6.5.8 При размещении части технических устройств за пределами здания ГРП, ГРПБ должны быть обеспечены условия их эксплуатации, соответствующие указанным в паспортах предприятий-изготовителей. Технические устройства должны быть ограждены.

    6.5.9 Фильтры, устанавливаемые в ГРП, ГРПБ, ГРПШ и ГРУ, должны иметь устройства определения перепада давления в них, характеризующие степень засоренности при максимальном расходе газа.

    6.5.10 Устройства безопасности должны обеспечивать автоматическое ограничение повышения давления газа давления в газопроводе* либо прекращение его подачи соответственно при изменениях, недопустимых для безопасной работы газоиспользующего оборудования и технических устройств. Сброс газа в атмосферу допускается в исключительных случаях.
    _______________
         * Текст документа соответствует оригиналу. - Примечание изготовителя базы данных.

     6.5.11 В ГРП, ГРПБ, ГРПШ и ГРУ должна быть предусмотрена система трубопроводов для продувки газопроводов и сброса газа от ПСК, который выводится наружу в места, где должны быть обеспечены безопасные условия для его рассеивания.

    6.5.12 В ГРП, ГРПБ, ГРПШ и ГРУ должны быть установлены или включены в состав АСУ ТП РГ показывающие и регистрирующие приборы для измерения входного и выходного давления газа, а также его температуры.

    В ГРПШ могут применяться переносные приборы.

    6.5.13 Контрольно-измерительные приборы с электрическим выходным сигналом и электрооборудование, размещаемые в помещении ГРП и ГРПБ с взрывоопасными зонами, должны быть предусмотрены во взрывозащищенном исполнении.

    КИП с электрическим выходным сигналом, в нормальном исполнении должны размещаться снаружи, вне взрывоопасной зоны, в закрытом шкафу из негорючих материалов или в отдельном помещении, пристроенном к противопожарной газонепроницаемой (в пределах примыкания) стене ГРП и ГРПБ.

    Ввод импульсных газопроводов в это помещение для передачи к приборам импульсов давления газа следует осуществлять так, чтобы исключить возможность попадания газа в помещение КИП.

    6.5.14 Конструкцией ГРП, ГРПБ, ГРПШ и ГРУ должны предусматриваться устройства для обеспечения надежности электроснабжения в зависимости от категории объекта, на котором они будут установлены. Отдельно стоящие ГРП и ГРПБ должны обеспечиваться аварийным освещением от независимых источников питания.

    Помещения ГРП и ГРПБ категории А должны быть оснащены пожарной сигнализацией, аварийной вентиляцией.

    ГРП, ГРПБ и ГРПШ, представляющие опасность для непосредственного окружения при размещении их в поселениях и на территориях предприятий, следует относить к классу специальных объектов с минимально допустимым уровнем надежности защиты от прямых ударов молнии (ПУМ) 0,999.

    Электрооборудование и электроосвещение ГРП и ГРПБ должны соответствовать требованиям правил устройства электроустановок [2].

    << назад / в начало / вперед >>

    Источник: https://gazovik-gas.ru/directory/add/sp_62_13330_2011_gazoraspredelitelnye_sistemy/punkty_reducirovanija_gaza/
    [Read more...]

    Обслуживание ГРПШ в екатеринбурге

    by 0 Comments

    КШГ 70.103.032 Ру 40

    Техническое обслуживание и текущий ремонт шкафных газорегуляторных установок должен выполняться эксплуатационной организацией газового хозяйства (горгазами, межрайгазами и т.д.) или другими организациями, имеющими лицензию территориальных органов Ростехнадзора, в соответствии с ПБ 12-529-03 - pb_12-529-03.pdf [687,27 Kb] (cкачиваний: 104).



    При эксплуатации шкафной установки необходимо выполнять следующие действия:



    - осмотр технического состояния в сроки, устанавливаемые производственной инструкцией эксплуатирующей организации и обеспечивающие безопасность и надежность в эксплуатации;

    - проверку параметров срабатывания предохранительных запорных и сбросных клапанов - не реже одного раза в 3 месяца, а также по окончании ремонта оборудования;

    - техническое обслуживание не реже одного раза в 6 месяцев;

    - текущий ремонт не реже одного раза  в 5 лет.





    Осмотр технического состояния должен производиться двумя рабочими.



    При осмотре технического состояния установки должны контролироваться: давление газа до и после регулятора, перепад давления на фильтре, отсутствие утечек газа на фланцевых соединениях (с помощью мыльной эмульсии), надежность взвода и срабатывания клапана-отсекателя.



    Проверяем места соединений приборов на предмет утечки с помощью мыльного раствора





    При обнаружении утечки газа необходимо ее устранить.



    При техническом обслуживании установки должны выполняться:



    -проверка плотности закрытия отключающих устройств и предохранительных клапанов;

    -проверка плотности всех соединений и арматуры, устранение утечек газа;

    -осмотр и очистка фильтра;

    -смазка трущихся частей и перенабивка сальников;

    -определение плотности и чувствительности мембран;

    -продувка импульсных трубок;

    -проверка параметров настройки запорных и сбросных клапанов.



    При текущем ремонте производятся:

    -ремонт регулятора давления, предохранительных клапанов в соответствии с паспортами, РЭ на указанные изделия;

    -ремонт и замена изношенных деталей;

    -проверка надежности крепления узлов и деталей, не подлежащих разборке;

    -замена запорной арматуры, не обеспечивающей герметичности закрытия;

    -работы, предусмотренные при проведении технического обслуживания.



    Обо всех работах по обслуживанию и ремонту установки  должны быть сделаны записи в эксплуатационном журнале установленной формы. В журнале должны указываться все нарушения, допущенные при эксплуатации оборудования установки , выполненные работы по устранению этих нарушений.



    В случае неисправности комплектующего оборудования закрыть отключающие устройства, на границах отключаемого участка после отключающих устройств установить заглушки, соответствующие максимальному давлению газа.



    После проверки и настройки оборудования и устранения всех неполадок, проверить плотность всех соединений. В случае обнаружения утечки газа должны быть приняты меры к её немедленному устранению.







    Источник: http://xn--c1a0ahw.xn--p1ai/kak/239-obsluzhivanie-grpsh.html

    Услуги > Заключение договоров на обслуживание >

    Договор на обслуживание ГРПШ и ШРП

    ГРПШ (газорегуляторные пункты шкафные) и ШРП (шкафные регуляторные пункты) предназначены для понижения высокого или среднего давления газа на рабочее (давление газа используемое потребителем), автоматического поддержания заданного выходного давления независимо от изменения расхода и входного давления, автоматического отключения подачи газа при аварийных повышении или понижении выходного давления от допустимых заданных значений.

    Газорегуляторные пункты в основном используются в коммунально-бытовых зданиях, в промышленных зданиях, а также с системах газоснабжения населенных пунктов.

    ГРПШ бывают надомные и отдельностоящие. Надомные ГРПШ устанавливаются на фасаде здания и обеспечивают рабочим давлением газа котельные установки, находящиеся внутри здания в котельной. В последнее время при газификации жилых зданий подводят газопровод среднего давления, устанавливают надомный ШРП с возможностью понижения давления газа до низкого, тем самым обеспечивая котел стабильным давлением газа в любое время года. Отдельностоящие ГРПШ снабжают газом дома от 5-ти домов и до больших поселков. В них находятся регуляторы с большой пропускной способностью газа.

    Для поддержания ГРПШ в исправном состоянии и обеспечения бесперебойной подачи газа необходимо заключить договор на обслуживание и ремонт с местной газовой службой или коммерческой организацией, имеющей право эксплуатации газоопасных объектов.

    Возможные неисправности ГРПШ бывают - засор фильтра, срабатывание ПЗК или ПСК, нестабильная подача газа регулятором и т.д. Чтобы этого избежать, необходимо проводить регламентные работы в соответствии с требованиями ПБ 12-529-03 в сроки, предусмотренные графиком:

    • осмотр технического состояния (обход) в сроки, устанавливаемые производственной инструкцией;
    • проверка параметров срабатывания предохранительно-запорных и сбросных клапанов - не реже 1 раза в 3 мес., а также по окончании ремонта оборудования (Предохранительные сбросные клапаны, в том числе встроенные в регуляторы давления, должны обеспечить сброс газа при превышении номинального рабочего давления после регулятора не более чем на 15%; верхний предел срабатывания предохранительно-запорных клапанов (ПЗК) не должен превышать номинальное рабочее давление газа после регулятора более чем на 25%);
    • техническое обслуживание - не реже 1 раза в 6 мес.;
    • текущий ремонт - не реже 1 раза в 12 мес.;
    • капитальный ремонт - при замене оборудования, средств измерений, ремонте отдельных элементов здания, систем отопления, вентиляции, освещения - на основании дефектных ведомостей, составленных по результатам технических осмотров и текущих ремонтов.

    В цели недопущения неисправности и стабильной работы Вашего ГРПШ или ШРП рекомендуем Вам заключить с нашей компанией договор на техническое обслуживание шкафного регуляторного пункта сроком как на 1 год, так и бессрочно.

    При заключении договора ТО ГРПШ Вы получаете:

    • Круглосуточный выезд бригады мастеров в случае неисправности ГРПШ или ШРП или отключения подачи газа при срабатывании предохранительных клапанов.
    • Периодическое обслуживание оборудования в шкафных пунктах.
    • Контроль и поддержание прилегающей зоны и газопровода в эстетичном состоянии (покраска оборудования ГРПШ и газопровода, уборка территории ГРПШ, контроль герметичности резьбовых соединений и прочее, согласно ПБ 529).
    • Помощь при ликвидации аварий.
    • Техническое обслуживание подводящих газопроводов и сооружений.
    • Наша компания ведет эксплуатационную документацию в виде карточки технического обслуживания с ежемесячным предоставлением актов выполненных работ
    • В любое время суток обеспечиваем выезд аварийной бригады в течение 5 минут после поступления заявки (сигнала) в аварийно-диспетчерскую службу для локализации и ликвидации аварийных ситуаций.
    • Осуществление замены пришедших в негодность газопроводов, узлов, деталей газового оборудования и аппаратуры, устранение гидратных закупорок и капитальный ремонт газопроводов.
    • Осуществление подачи и прекращения подачи газа к сезонно работающему оборудованию, отключение недействующих газопроводов и газового оборудования. При сезонных отключениях внутреннего газового оборудования мы выполняем техническое обслуживание подводящих газопроводов и, находящегося на нем, газового оборудования

    Заключить договор на обслуживание Газового Регуляторного Пункта Вы можете ежедневно без праздничных и выходных дней с 9-00 до 21-00

    Контактные телефоны в разделе "Контакты"



    Виды работ при проведении Технического Обслуживания ГРПШ









    Источник: http://www.teploservice-ovk.ru/?id=200

    Тендеры и госзакупки Свердловской области / Производство строительных металлических изделий, цистерн, резервуаров и паровых котлов / Производство паровых котлов, кроме бойлеров для центрального отопления, и составных частей к ним / Котлы паровые / Котлы теплофикационные водогрейные

    Техническое обслуживание газовой котельной, ГРПШ, узла учета газа

    Тип извещенияЗапрос котировок (тендер)
    НаименованиеТехническое обслуживание газовой котельной, ГРПШ, узла учета газа
    Дата публикации29 декабря 2013 года
    Дата и время начала подачи котировочных заявок30 декабря 2013 года
    Дата и время окончания подачи котировочных заявок16 января 2014 года

    Заказчик, контакты

    Размещение заказа осуществляется специализированной организациейГосударственное бюджетное стационарное учреждение социального обслуживания населения Свердловской области "Билимбаевский психоневрологический интернат"
    Почтовый адресРоссийская Федерация, 623150, Свердловская обл, Первоуральск г, Билимбай п, Карла Маркса, 68
    Фактический адресРоссийская Федерация, 623150, Свердловская обл, Первоуральск г, Билимбай п, Карла Маркса, 68
    Телефон7-3439-292172
    Факс7-3439-292293
    Электронная почтаbuhpni@bk.ru
    Контактное лицоЕмельянова Ирина Владимировна

    Подробности о "Техническое обслуживание газовой котельной, ГРПШ, узла учета газа"

    Предмет контрактаТехническое обслуживание газовой котельной, ГРПШ, узла учета газа.
    Начальная (максимальная) цена контракта435,000.00 руб.
    Количество товара, объем работ или услугв файле "Документация на работы по техническому обслуживанию котельной"
    ОКДПКотлы теплофикационные водогрейные
    Место поставки товара, выполнения работ или оказания услугРоссийская Федерация, 623150, Свердловская обл, Первоуральск г, Билимбай пгт, Карла Маркса ул, 68 (вход с ул.Ленина, 187)
    Срок поставки товара, выполнения работ или оказания услугС момента заключения договора до 30 апреля 2014 г.
    ЗаказчикГосударственное бюджетное стационарное учреждение социального обслуживания населения Свердловской области "Билимбаевский психоневрологический интернат"

    Сопутствующая документация

    • • Документация на работы по техническому обслуживанию котельной.doc

    Похожие закупки, тендеры или аукционы




    поставка пленки для рентген-исследований →
    Источник: http://ekaterinburg7m.ru/bid/1265820

    Газорегуляторные пункты предназначены для редуцирования высокого или среднего давления газа на низкое, автоматического поддержания выходного давления на заданном уровне независимо от изменений входного давления и расхода, прекращения подачи газа при аварийных понижении или повышении выходного давления сверх допустимых заданных значений.

    Газорегуляторные пункты предназначены для редуцирования высокого или среднего давления газа на низкое, автоматического поддержания выходного давления на заданном уровне независимо от изменений входного давления и расхода, прекращения подачи газа при аварийных понижении или повышении выходного давления сверх допустимых заданных значений.

    Автоматическое выключение регулятора при превышении расхода более допустимых предельных значений или отсутствии входного давления. Используется для бытового газоснабжения индивидуальных потребителей.

    Технические характеристики газорегуляторных пунктов ГРПШ -6; -10; -10-МС; -10-МС-1

    Наименование параметраТип газораспределительного пункта
    ГРПШ-б ГРПШ-10 ГРПШ-10МС ГРПШ-10МС-1
    тип регулятора давления газаРДГБ-6РДГК-10 РДГК-10М
    регулируемая средаприродный газ по ГОСТ 5542-87
    температура окружающей среды, °Сот -40 до +60
    максимальное входное давление, МПа, не более1,20,6
    выходное давление, кПа2,2±0,21,5...2,0
    давление срабатывания запорного клапана, кПапри повышении выходного давления-2,4...3,2
    при понижении выходного давления1,0...2,00,3...1,0
    давление срабатывания сбросного клапана, кПа3,0...3,452,2...3,0
    пропускная способность, м3/чпри Р =0,05 МПа6412

    при Р =0,1 МПа

    6816

    при Р =0,2 МПа

    6925

    при Р =0,3 МПа

    61140
    при Рвх=0,4МПа61355
    при Р =0,5 МПа61470

    при Р =0,6 МПа

    615,580

    приР =1,2 МПа

    6-
    присоединительные размеры, ммвходного патрубка15202020
    выходного патрубка20203232

    масса, кг, не более

     4,5131526
    межремонтный интервал (ТР, ТО), лет 3
    средний срок службы до списания, лет 15
    гарантийный срок эксплуатации, лет 5

    Информация взята с официального сайта ГАЗприбор

    25.11.2017

    Насосы GRUNDFOS серии CR внесены в реестр инновационной продукции

    Насосы GRUNDFOS серии CR, выпускаемые на российском заводе Концерна «ГРУНДФОС Истра», включены в реестр инновационной продукции, рекомендованной к использованию в Московской области. Данный перечень служит ориентиром для проектировщиков и заказчиков при выборе надёжных и энергоэффективных компонентов инженерных систем зданий и сооружений.

    30.10.2017

    Buderus Logano SK755/655 в цвете "антрацит"

    Компания «Бош Термотехника» объявляет о выпуске стальных напольных котлов Buderus Logano серии SK755/655 в прогрессивном индустриальном дизайне. С сентября 2017 года популярные котлы, широко используемые для отопления многоквартирных домов и промышленных помещений, будут доступны в насыщенном цвете «антрацит».

    12345 … 39   следующая→   (все)

    Источник: http://www.uralgasnaladka.ru/news/?news_id=72
    [Read more...]

    Назначение: Газорегуляторные пункты ГРПШ с двумя линиями редуцирования и байпасом используются в целях редуцирования высокого или среднего давления на требуемое, автоматического поддержания заданного выходного давления без зависимости от изменения расхода и входного давления. Также с помощью устройства можно осуществлять автоматическую блокировку поступления газа в случае аварий или очистки трубопроводов по ГОСТ 5542-87.

    Особенности: Устройство ГРПШ с двумя линиями редуцирования и байпасом имеют два регулятора давления газа, которые работают по принципу взаимозаменяемости. Это очень удобно, так как при необходимости ремонта и профилактических операциях газ пускается по резервной линии, обеспечивая  бесперебойную поставку газа.

    ГРПШ с двумя линиями редуцирования и байпасом широко востребованы в таких сферах народного хозяйства, как ЖКХ, сельское хозяйство, машиностроительная, обрабатывающая, автомобильная промышленность и т.д.

    ХАРАКТЕРИСТИКИ ГРПШ С ДВУМЯ ЛИНИЯМИ РЕДУЦИРОВАНИЯ И БАЙПАСОМ
    НаименованиеДавление на входе,
    МПа
    Давление на выходе,
    кПа
    Пропускная способность,
    м3
    Тип регулятора
    При параллельном включении регуляторов
    ГРПШ - 03М - 04 - 2У1 0,6 2-5 250 РДНК-400
    10-100 700 РДСК-50М
    ГРПШ - 03М - 04М - 2У1 0,6 2-5 500 РДНК-400М
    10-100 700 РДСК-50М
    ГРПШ - 03БМ - 04М - 2У1 0,6 2-5 500 РДНК-400М
    270-300 700 РДСК-50БМ
    ГРПШ - 03БМ - 04 - 2У1 0,6 2-5 250 РДНК-400
    270-300 700 РДСК-50БМ
    ГРПШ - 03М - 07 - 2У1 0,6 2-5 800 РДНК-1000
    10-100 700 РДСК-50М
    ГРПШ - 03БМ - 07 - 2У1 0,6 2-5 800 РДНК-1000
    270-300 700 РДСК-50БМ
    ГРПШ - 03М - 01 - 2У1 1,2 2-5 900 РДНК-У
    30-100 900 РДСК-50М
    ГРПШ - 03БМ - 01 - 2У1 1,2 2-5 1100 РДНК-У
    270-300 900 РДСК-50БМ
    ГРПШ - 13 - 2НВУ1 1,2 1,5-60 6200 РДГ-50Н
    60-600 6200 РДГ-50В
    ГРПШ - 15 - 2НВУ1 1,2 1,5-60 13000 РДГ-80Н
    60-600 13000 РДГ-80В
    ГРПШ - 16 - 2НВУ1 1,2 1,5-60 29000 РДГ-150Н
    60-600 29000 РДГ-150В
      При последовательном включении регуляторов
    ГРПШ - 03М - 04 - 2ПУ1 0,6 10-100 700 РДСК-50М
    0,6/0,01-0,1 2-5 250 РДНК-400
    ГРПШ - 03М - 04М - 2ПУ1 0,6 10-100 700 РДСК-50М
    0,6/0,01-0,1 2-5 550 РДНК-400М
    ГРПШ - 03БМ - 04М - 2ПУ1 0,6 270-300 700 РДСК-50БМ
    0,6/0,27-0,3 2-5 500 РДНК-400М
    ГРПШ - 03БМ - 04 - 2ПУ1 0,6 270-300 700 РДСК-50БМ
    0,6/0,27-0,3 2-5 250 РДНК-400
    ГРПШ - 03М - 07 - 2ПУ1 0,6 10-100 700 РДСК-50М
    0,6/0,01-0,1 2-5 800 РДНК-1000
    ГРПШ - 03БМ - 07 - 2ПУ1 0,6 270-300 700 РДСК-50БМ
    0,6/0,27-0,3 2-5 800 РДНК-1000
    ГРПШ - 03М - 01 - 2ПУ1 1,2 10-100 900 РДСК-50М
    1,2/0,01-0,1 2-5 900 РДНК-У
    ГРПШ - 03БМ - 01 - 2ПУ1 1,2 270-300 900 РДСК-50БМ
    1,2/0,27-0,3 2-5 1100 РДНК-У
    ГРПШ - 13 - 2НВ - ПУ1 1,2 60-600 6200 РДГ-50Н
    0,06-0,6 1,5-60 6200 РДГ-50В
    ГРПШ - 15 - 2НВ - ПУ1 1,2 60-600 13000 РДГ-80Н
    0,06-0,6 1,5-60 13000 РДГ-80В
    ГРПШ - 16 - 2НВ - ПУ1 1,2 60-600 29000 РДГ-150Н
    0,06-0,6 1,5-60 29000 РДГ-150В
    Источник: http://www.ilmigroup.ru/catalog/punkty-ucheta-gaza-/grpsh/grpsh-s-dvumya-liniyami-redutsirovaniya-i-baypasom/
    править код]

    Примечания[править править код]

    Литература[править … [Read more...]

    ГРПШ 10мс экс форма

    by 0 Comments

    Насос MASTER

    Производитель: ООО ПКФ "Экс-Форма"
    Модель: ГРПШ-10МС
    Наличие: Под заказ
    Цена: По запросу

    ГРПШ-10МС с регулятором РДГК-10 представляет собой газорегуляторный пункт шкафного типа коммунально-бытового назначения. Используются для поддержания давления природного газа и подачи его потребителю. Изготавливаются серийно на базе регулятора давления газа РДГК-10.



    Наименование изделияГРПШ-10МС
    Регулятор давления газа
    РДГК-10
    Регулируемая среда
    природный газ по ГОСТ 5542-87
    Диапазон входных давлений, МПа
    0,05–0,6
    Выходное давление, кПа
    1,5–2,0
    Пропускная способность, м³/ч, при входном давлении:
    0,057
    0,18
    0,29
    0,311
    0,413
    0,514
    0,615,5
    Неравномерность регулирования, %
    ±10
    Диапазон настройки срабатывания:
    при повышении выходного давления, кПа
    3,5–5,0
    при понижении выходного давления, кПа
    0,3–1,0
    Давление начала срабатывания сбросного клапана, кПа
    2,8–3,5
    Присоединительные размеры: Ду, мм
    входного патрубка20
    выходного патрубка20
    Соединение:
    входного патрубка, дюймG¾-В
    выходного патрубкасварное по ГОСТ 16037-80
    Габаритные размеры, мм:
    длина650
    ширина300
    высота750
    Масса, кг17


    Газовая схема ГРПШ-10МС





    Габаритная схема ГРПШ-10МС





    * Возможно изготовление схем любой сложности по индивидуальному заказу. Все схемы разрабатываются бесплатно и в короткий срок.


    Ключевые характеристики ГРПШ-10МС



    Пропускная способность: до 15 м3/ч
    Входное давление: не более 0.6 МПа
    Выходное давление: 1,5–2,0 кПа


    Устройство и принцип работы ГРПШ-10МС с РДГК-10



    ГРПШ-10МС с регулятором давления газа РДГК-10 в соответствии с представленными схемами состоит из металлического шкафа, в котором размещено технологическое оборудование. Для удобства обслуживания в шкафу имеется дверка, которая закрывается на ключ.

    Технологическое оборудование в соответствии с типовой схемой состоит из крана шарового ДУ-20 на входе, регулятора давления газа РДГК-10, крана шарового ДУ-32 на выходе. Для контроля давления на входе предусмотрен манометр с краном ДУ-15. Для контроля давления газа на выходе предусмотрен кран шаровой ДУ-15 с ниппелем для подсоединения мановакуумметра. Для сброса газа предусмотрены продувочные трубопроводы с кранами ДУ-20.

    Для северного исполнения предлагается взрывозащищенный электрообогрев и корундовая обработка корпуса шкафа для дополнительной теплоизоляции.

    ГРПШ-10МС работает следующим образом:

    Газ по входному трубопроводу поступает через кран входного трубопровода к регулятору РДГК-10, где давление понижается до заданного, затем газ поступает к потребителю. Для замера входного и выходного давлений предусмотрены штуцеры для подключения манометра. При повышении входного давления работает встроенный в регулятор сбросной клапан ПСК и выведет излишки газа в атмосферу. В случае резких скачков давления на входе автоматически сработает запорное устройство и подача газа прекратится. Повторный запуск регулятора осуществляется вручную.

    ГРПШ-10 с регулятором РДГК-10 крепится к стене снаружи здания.

    Для потребителей, которым важна бесперебойность подачи газа, нашим конструкторским бюро был разработан и запущен в серийное производство ГРПШ-10МС-2У1 на базе двух регуляторов РДГК-10 с основной и резервной линией редуцирования, с двумя степенями очистки газа от примесей.

    Комплектность поставки ГРПШ-10МС



    Обозначение документаНаименованиеКол-воПримечание
    ГРПШ-10МС.00.00.00 РПункт газорегуляторный шкафной ГРПШ-10МС1
    ГРПШ-10МС.00.00 РЭПункты газорегуляторные шкафные ГРПШ-10МС.
    Руководство по эксплуатации.
    1
    Руководство по эксплуатации на регулятор РДГК-101
    Паспорт на манометр1
    Ключ2
    Паспорта на запорную арматуру1На каждый типоразмер
    Протокол испытания газопроводов и оборудования на прочность и герметичность1

    Выписка из сертификатов на трубы, отводы, переходы1


    Преимущества ГРПШ-10МС нашего производства



    1. ГРПШ-10МС выпускается с устройством отключения на входе.

    2. ГРПШ-10МС выпускается с сетчатым фильтром для очистки природного газа.

    3. ГРПШ 10МС выпускается с манометром диапазона показаний 0-0,6 МПа; класса точности 1,5 для измерения входного давления.

    4. Для защиты газопровода за регулятором от временного чрезмерного роста давления газа, предусмотрен сбросной клапан ПСК, в случае последующего повышения входного давления газа или значительного понижения выходного, срабатывает быстрозапорный клапан (ПЗК).

    5. Срок службы ГРПШ не менее 35 лет.

    6. Покрытие корпуса ГРПШ 10МС порошковая эпоксиполиэфирная краска.

    7. Гарантия на лакокрасочное покрытие корпуса: не менее 15 лет.

    8. Регулятор устойчиво функционирует с нулевого расхода газа.


    Цена, срок изготовления, купить ГРПШ-10МС с регулятором РДГК-10



    Цена на бытовые газорегуляторные пункты ГРПШ-10МС предоставляется по официальному запросу в нашу компанию.

    Сроки изготовления в зависимости от складских запасов и загрузки производства составляют от 10 до 30 дней. Имеются изделия в наличии. Информацию о наличии ГРПШ-10 с РДГК-10 уточняйте по e-mail или по телефону.

    Доставка осуществляется любым видом транспорта во все регионы. Возможен самовывоз ГРПШ со склада или из офиса.

     Источник: http://www.exform.ru/catalog/GRP/grpsh-10ms.php

    ГРПШ-10МС с регулятором РДГК-10 представляет собой газорегуляторный пункт шкафного типа коммунально-бытового назначения. Используются для поддержания давления природного газа и подачи его потребителю. Изготавливаются серийно на базе регулятора давления газа РДГК-10.

    КЛЮЧЕВЫЕ ХАРАКТЕРИСТИКИ ГРПШ-10МС



    Пропускная способность: до 15 м3/ч
    Входное давление: не более 0.6 МПа
    Выходное давление: 1,5–2,0 кПа


    УСТРОЙСТВО И ПРИНЦИП РАБОТЫ ГРПШ-10МС С РДГК-10



    ГРПШ-10МС с регулятором давления газа РДГК-10 в соответствии с представленными схемами состоит из металлического шкафа, в котором размещено технологическое оборудование. Для удобства обслуживания в ГРПШ имеется дверка, которая закрывается на ключ.

    Технологическое оборудование в соответствии с типовой схемой состоит из крана шарового ДУ-20 на входе, регулятора давления газа РДГК-10, крана шарового ДУ-32 на выходе. Для контроля давления на входе предусмотрен манометр с краном ДУ-15. Для контроля давления газа на выходе предусмотрен кран шаровой ДУ-15 с ниппелем для подсоединения мановакуумметра. Для сброса газа предусмотрены продувочные трубопроводы с кранами ДУ-20.

    Для северного исполнения предлагается взрывозащищенный электрообогрев и корундовая обработка корпуса шкафа для дополнительной теплоизоляции.

    ГРПШ-10МС работает следующим образом:

    Газ по входному трубопроводу поступает через кран входного трубопровода к регулятору РДГК-10, где давление понижается до заданного, затем газ поступает к потребителю. Для замера входного и выходного давлений предусмотрены штуцеры для подключения манометра. При повышении входного давления работает встроенный в регулятор сбросной клапан ПСК и выведет излишки газа в атмосферу. В случае резких скачков давления на входе автоматически сработает запорное устройство и подача газа прекратится. Повторный запуск регулятора осуществляется вручную.

    ГРПШ-10 с регулятором РДГК-10 крепится к стене снаружи здания.

    Для потребителей, которым важна бесперебойность подачи газа, нашим конструкторским бюро был разработан и запущен в серийное производство ГРПШ-10МС-2У1 на базе двух регуляторов РДГК-10 с основной и резервной линией редуцирования, с двумя степенями очистки газа от примесей.

    15 м3/час
    0.05-0.6 МПа
    0.0015-0.002 МПа
    20 мм
    32 мм
    12 кг
    35 лет
    1 лет
    к стене, на опору
    -40С +45С
    Источник: http://newgaztech.ru/catalog/plant/product/id/218

    Главная > Промышленное газовое оборудование > Газорегуляторный пункт шкафной (ГРПШ) >

    ГРПШ-10, ГРПШ-10МС

    Газорегуляторный пункт шкафной ГРПШ с одной линией редуцирования

    Технические характеристики ГРПШ-10, ГРПШ-10МС

    ГРПШ-10ГРПШ-10МС
    Регулятор давления газаРДГК-10 РДГК-10М
    Регулируемая средаприродный газ по ГОСТ 5542-87
    Диапазон входных давлений, МПа0,05–0,60,05–0,6
    Выходное давление, кПа1,5–2,0 1,5–2,0
    Пропускная способность, м³/ч, при входном давлении:
       0,057 12
       0,18 16
       0,29 25
       0,311 40
       0,413 55
       0,514 70
       0,615,5 80
    Неравномерность регулирования, %±10 ±10
    Диапазон настройки срабатывания:
       при повышении выходного давления, кПа3,5–5,0 2,25–2,75
       при понижении выходного давления, кПа0,3–1,0 0,3–1,0
    Давление начала срабатывания сбросного клапана, кПа2,8–3,5 1,15±0,05Рвых
    Присоединительные размеры: Ду, мм
       входного патрубка20 20
       выходного патрубка20 20
    Соединение:
       входного патрубка, дюймG¾-В G¾-В
       выходного патрубкасварное по ГОСТ 16037-80
    Габаритные размеры, мм:
       длина440 440
       ширина186 186
       высота386 386
    Масса, кг10 12,5

    Устройство и принцип работы

    Пункт выполнен в виде шкафа, в котором расположены кран и собственно регулятор.

    В ГРПШ-10 установлен регулятор РДК-10 со встроенным ПСК, ПЗК и фильтром.

    В ГРПШ-10МС установлен регулятор РДГК-10М со встроеннм ПЗК,фильтром и автономный ПСК.

    Газ по входному трубопроводу поступает через кран входного трубопровода к регулятору, где входное давление редуцируется да заданного выходного давления, и поступает к потребителю. Для замера входного и выходного давлений предусмотрены штуцера для подключения манометра.

    Источник: http://igazovik.ru/catalog/ГРПШ-10, ГРПШ-10МС/print.html



    Пункт газораспределительный шкафной ГРПШ-10МС-2У1 с 2-мя регуляторами давления РДГК-10М, с газовым обогревом представляет собой сварную конструкцию, обшитую стальными листами, в которой расположено газовое оборудование. ГРПШ-10МС-2У1 предназначен для редуцирования высокого или среднего давления на требуемое, автоматического поддержания заданного выходного давления независимо от изменения расхода и величины входного давления, автоматического отключения подачи газа при аварийном повышении или понижении выходного давления от допустимых заданных значений. Шкаф имеет 2 линиии редуцирования, основную и резервную. При выходе из строя рабочего регулятора газоснабжение не прерывается, а осуществляется через резервную линию. Газ по входному трубопроводу через входной кран поступает к регулятору давления газа, который снижает давление газа до установленного значения и поддерживает его на заданном уровне. После редуцирования газ через выходной кран поступает потребителю. При повышении выходного давления выше допустимого значения открывается сбросной клапан и происходит сброс газа в атмосферу. При дальнейшем повышении или понижении контролируемого давления газа сверх допустимых пределов, срабатывает предохранительный запорный клапан, перекрывая подачу газа. Используется для бытового газоснабжения индивидуальных потребителей.

    Основные технические характеристикиГРПШ 10МС 2У1:
    - регулируемая среда: природный газ по ГОСТ 5542-87;
    - рабочее давление на входе: 0,6 МПа;
    - номинальное выходное давление: 1,5-2,0 кПа;
    - максимальная пропускная способность: 80 м³/час (при входном давлении -0,6 МПа);
    - давление срабатывания сбросного клапана: 2,1±0,1 кПа;
    - давление срабатывания запорного клапана при аварийном понижениии выходного давления: 0,6±0,1 кПа;
    - габаритные размеры: 960х450х1160 мм;
    - масса, не более: 65 кг;
    - средний срок службы: 15 лет.

    Присоединительные размеры ГРПШ-10МС-2У1:
    - входного патрубка: DN20;
    - выходного патрубка: DN20(40).

    Схема ГРПШ-10МС-2У1 с го





    Купить ГРПШ-10МС-2У1 узнать цену, присоеденительные размеры, характеристики, запросить схему Вы можете у наших менеджеров.

    Газмашпром производитель ГРПШ-10МС-2У1

    Внимание! Завод «Газмашпром» оставляет за собой право вносить изменения в конструкцию ГРПШ-10МС-2У1

    Доставка

    Компания «Газмашпром» предлагает приобрести ГРПШ 10МС 2У1 предприятиям России и стран СНГ





    Доставка оборудования возможна по следующим городам России:
    Москва, Санкт-Петербург, Екатеринбург, Саратов. Амурск, Ангарск, Архангельск, Астрахань, Байкальск, Балаково, Балтийск, Барнаул, Белгород, Бийск, Брянск, Воронеж, Великий Новгород, Владивосток, Владикавказ, Владимир, Волгоград, Волгодонск, Вологда, Железногорск, Звенигород, Иваново, Ижевск, Йошкар-Ола, Казань, Калининград, Калуга, Кемерово, Киров, Кострома, Краснодар, Красноярск, Курск, Липецк, Магадан, Магнитогорск, Мичуринск, Мурманск, Муром, Набережные Челны, Нальчик, Новокузнецк, Нарьян-Мар, Новороссийск, Новосибирск, Нефтекамск, Нефтеюганск, Новочеркасск, Новый Оскол, Нижнекамск, Норильск, Нижний Новгород, Обнинск, Омск, Орёл, Оренбург, Оха, Пенза, Пермь, Петрозаводск, Петропавловск-Камчатский, Псков, Ржев, Ростов, Рязань, Самара, Саранск, Смоленск, Сочи, Сыктывкар, Таганрог, Тамбов, Тверь, Тобольск, Тольятти, Томск, Тула, Тюмень, Ульяновск, Уфа, Ханты-Мансийск, Чебоксары, Челябинск, Череповец, Элиста, Ярославль и другие города.
    ГРПШ-10МС-2У1 доставляется во все города Республики Казахстан.


    Теги: ГРПШ-10МС-2У1, ГРПШ 10МС 2У1, грпш-10мс-2у1, грпш 10мс 2у1, грпш-10мс-2, грпш 10мс 2, ГРПШ-10МС-2, ГРПШ 10МС 2, купить ГРПШ-10МС-2У1, цена ГРПШ-10МС-2У1, купить ГРПШ-10МС-2У1

    Источник: http://gazmashprom-s.ru/grp/grpsh-dve-linii-reducirovaniya/612-grpsh-10ms-2u1.html
    [Read more...]

    Настройка ГРПШ

    by 0 Comments

    СГ-16МТ-400-2

    На каждый ГРПШ (ГРУ) составляется паспорт, содержащий основные характеристики оборудования, средств измерений и помещения. В ГРПШ (ГРУ) вывешиваются технологические схемы, инструкции по эксплуатации, технике безопасности и пожарной безопасности.

    При эксплуатацииГРПШ(ГРУ) выполняют техническое обслуживание, текущий и капитальный ремонт. Результаты ревизий (ремонтов) оборудования, связанных с заменой деталей и узлов оборудования, заносятся в паспорт ГРПШ (ГРУ). О всех других работах выполняют записи в эксплуатационном журнале, где также указывают нарушения нормальной работы оборудования и принятые меры по устранению неисправностей.

    Параметры настройки оборудования ГРПШ (ГРУ) устанавливаются главным инженером предприятия газового хозяйства для бытовых потребителей или ответственным за газовое хозяйство предприятий-потребителей газа.

    При этом максимальное рабочее давление газа после регулятора для бытовых потребителей не должно превышать 300 даПа для газопроводов природного газа. Предохранительные сбросные клапаны, в том числе встроенные в регуляторы давления, должны обеспечивать сброс газа при превышении максимального рабочего давления после регулятора не более чем на 15 %. Верхний предел срабатывания предохранительных запорных клапанов не должен превышать 25 % максимального рабочего давления газа после регулятора. Не допускается колебание давлениягаза на выходе из ГРПШ (ГРУ), превышающее 10 % рабочего давления. Неисправности регуляторов, вызывающие повышение или понижение рабочего давления, неполадки в работе предохранительных клапанов, а также утечки газа должны устраняться немедленно в аварийном порядке. Запорные устройства на обводной (байпасной) линии и перед сбросным предохранительным клапаном должны быть опломбированы. Подача газа по обводной линии допускается только в течение времени, необходимого для ремонта оборудования и арматуры, или в период снижения давления газа перед ГРПШ (ГРУ) до величины, не обеспечивающей надежную работу регуляторов давления.Работы должны выполняться бригадой рабочих в составе не менее двух человек, один из которых назначается старшим.

    Основные эксплуатационные работы включают:

    осмотр технического состояния в сроки, обеспечивающие безопасность и надежность эксплуатации, устанавливаются предприятием;

    проверка неисправности и параметров настройки предохранительных запорных и сбросных клапанов  не реже одного раза в два месяца, а также после ремонта оборудования;техническое обслуживание — ежегодно; текущий ремонт — по истечении 6 мес после проведения технического обслуживания, но не реже одного раза в год, если завод-изготовитель оборудования не требует проведения ремонтов в более короткие сроки; капитальный ремонт — при замене оборудования, средств измерения, отопления, освещения и восстановлении строительных конструкций здания на основании дефектных ведомостей, составленных по результатам осмотров. Работы, выполняемые при осмотре технического состояния ГРПШ (ГРУ): проверка по приборам давления газа до и после регулятора перепада давления на фильтре; проверка отсутствия загазованности (при обнаружении загазованности — установление герметичности соединений с помощью мыльной эмульсии); контроль за правильностью положения молоточка и надежностью сцепления рычагов предохранительно-запорного клапана; проверка состояния и работы систем электроосвещения, вентиляции, отопления, визуальное выявление трещин и не плотностей в стенах; внешний и внутренний осмотр здания, при необходимости очистка помещения и оборудования от пыли, посторонних предметов и загрязнений; осмотр прилегающей территории с целью выявления несогласованных строительных работ, складирования материалов и др.Технический осмотр проводится двумя рабочими. Засоренность фильтра определяется регистрирующим дифманометром или показывающими манометрами, установленными до и после фильтра.

     Разработка и очистка кассеты фильтра производится вне помещения в местах, удаленных от легковоспламеняющихся веществ не менее чем на 5 м.

    При настройке и проверке параметров предохранительных клапанов не должно изменяться рабочее давление газа после регулятора. Для этого предусматриваются дополнительные приспособления. На патрубке перед сбросным клапаном врезается штуцер, к которому подключаются через тройник насос и манометр. Настройка производится при закрытом запорном устройстве перед клапаном.

    Для настройки предохранительного запорного клапана от него отключается импульсная линия и производится настройка с использованием тройника.

    При техническом обслуживании ГРПШ (ГРУ) выполняются:

    проверка хода и плотности закрытия задвижек и клапанов;

    контроль плотности всех соединений и арматуры, устранение утечек газа;

    смазка трущихся частей и перенабивка сальников;

    определение плотности и чувствительности мембран регуляторов давления и регулятора управления;

    продувка импульсных трубок к приборам, регулятору, клапанам;

    испытание разделительных уплотнений, установленных в трубах электропроводки на герметичность воздухом давлением 0,25 МПа в течение 3 мин, при этом падение давления должно быть не более 0,05 МПа;

    проверка настройки запорных и сбросных клапанов.

    При ежегодном текущем ремонте выполняют:

    разборку регуляторов давления и клапанов с очисткой от коррозии и загрязнений; проверку плотности прилегания клапанов к седлу;

    контроль состояния мембран;

    смазку трущихся частей;

    ремонт или замену изношенных деталей;

    проверку надежности крепления конструкционных узлов, не подлежащих разборке;

    разборку запорной арматуры, не обеспечивающей герметичности закрытия;

    осмотр и очистку фильтра;

    работы, которые должны выполняться при техническом обслуживании.

    Отключающие устройства на линии регулирования при разборке оборудования должны быть в закрытом положении.

    На границах отключенного участка после отключающего устройства перед регулятором и перед отключающим устройством после регулятора должны устанавливаться заглушки, рассчитанные на максимальное давление газа. При отсутствии заглушек разборка запрещается.

    Работы по планово-предупредительному осмотру и ремонту оборудования ГРПШ (ГРУ) являются газоопасными и выполняются под руководством специалиста. Они проводятся по наряду на выполнение газоопасных работ и специальному плану, утвержденному главным инженером газового хозяйства. В плане работ указываются:

    лицо, ответственное за проведение планово-предупредительного осмотра или ремонта оборудования ГРПШ (ГРУ);

    потребность в механизмах, приспособлениях, приборах и материалах;

    последовательность и условия проведения работ;

    схема расстановки людей;

    мероприятия, обеспечивающие максимальную безопасность работ.

    Численность бригады, выполняющей работы по планово-предупредительному ремонту оборудования ГРПШ (ГРУ), устанавливается руководителем предприятия, но не менее трех человек.

    Получив наряд на проведение планово-предупредительного осмотра или ремонта ГРПШ (ГРУ), руководитель работ обязан:

    ознакомить бригаду с планом проведения работ;

    обеспечить бригаду необходимым для производства работ инструментом, оборудованием, приборами, запасными частями и материалами;

    средствами личной защиты, предварительно проверив их исправность;

    предупредить о предстоящих работах потребителей газа.

    На месте выполнения работ руководитель работ обязан произвести инструктаж рабочих, включающий разбор порядка проведения планово-предупредительного осмотра или ремонта, конкретную задачу каждого члена бригады, рассмотрение плана ликвидации возможных аварий при выполнении работ, безопасное ведение работ с учетом требований правил и инструкций.

    Все члены бригады после инструктажа расписываются в наряде.

    Работа в периодически обслуживаемых ГРПШ относится к категории газоопасных. В связи с этим должны строго соблюдаться меры по технике безопасности:

    запрещается курение и пользование огнем в помещении ГРПШ и на расстоянии до 10 м от него, осмотр ГРПШ производится двумя и более рабочими, снабженными шланговыми противогазами (один рабочий должен оставаться снаружи и наблюдать за вошедшими в помещение, которое предварительно необходимо проветрить, при сильном запахе газа входить в помещение можно только в шланговом противогазе.

    При производстве ремонтных и других работ не допускается искрообразование, поэтому рабочая часть инструмента должна выполняться из цветных металлов или обильно смазываться техническим вазелином. На период работы полы во избежание искрения от падения деталей застилаются резиновыми ковриками.

    Во избежание воспламенения или взрыва воспрещается выявлять утечки газа в разъемных соединениях газопроводов и оборудования с помощью огня. Определять утечки следует по запаху, звуку вытекающего газа или промазыванием мыльным раствором, в который зимой для предохранения от замерзания добавляется спирт.При сильной утечке газа эксплуатацию ГРПШ следует прекратить.ГРПШ должны быть снабжены первичными средствами пожаротушения (песок, асбестовая кошма, огнетушитель и др). Работа вентиляционных устройств должна систематически контролироваться.

    Доступ в ГРПШ посторонним лицам запрещен. В период отсутствия обслуживающего персонала ГРПШ (ГРУ) должен быть закрыт на замок. На видном месте должны быть сделаны предупредительные надписи, запрещающие пользоваться огнем.

    В процессе профилактических ремонтов и осмотров оборудования ГРПШ (ГРУ) для бесперебойного снабжения газом потребителя используют обводную линию (байпас).

    Для перевода работы ГРПШ (ГРУ) с регулятора на байпас необходимо:

    предупредить обслуживающий персонал о переходе на байпас;

    снизить регулятором давление примерно на 10 % заданного;

    открыть наполовину первый по ходу потока газа запорный орган и, медленно открывая второй, установить по манометру прежнее давление;

    выключить регулятор давления из работы, вывернув регулировочную пружину до отказа;

    полностью закрыть запорный орган перед регулятором, а затем после регулятора;

    закрыть предохранительный запорный клапан (ПКН) и краны на импульсных трубопроводах;

    установить непрерывный контроль за манометром, показывающим давление в выходном газопроводе, поддерживая на заданном уровне регулировкой вручную степень закрытия второго запорного органа на байпасе;

    сообщить обслуживающему персоналу о том, что переход на байпас закончен;

    установить заглушки на ремонтируемом участке.

    По окончании ремонта оборудование ГРПШ (ГРУ) переводят работу с байпаса на регулятор. Для этого необходимо:

    снять заглушки с ремонтируемого участка;

    предупредить обслуживающий персонал о переходе работы ГРПШ (ГРУ) на регулятор давления;

    проверить настройку ПКН на срабатывание по максимуму и минимуму и поднять его запорный орган;

    проверить настройку срабатывания ПКН;

    осмотреть регулятор давления, убедиться в его исправности и открытии запорной арматуры на импульсных трубопроводах;

    открыть запорный орган за регулятором;

    снизить давление газа в выходном газопроводе на 10 % за счет прикрытия второго запорного органа на байпасе;

    медленно открыть запорный орган перед регулятором, наблюдая за показаниями манометра на выходном газопроводе;

    установить в выходном газопроводе требуемое давление, медленно нагружая регулировочную пружину регулятора;

    медленно закрыть запорный орган на байпасе, следя за давлением в выходном газопроводе;

    увеличить давление регулятором в случае необходимости (по шуму дросселируемого потока газа будет слышно, что регулятор давления взял работу на себя);

    полностью закрыть оба запорных органа на байпасе;

    убедиться, что регулятор работает устойчиво;

     сообщить обслуживающему персоналу, что переход на регулятор закончен.

    При текущем ремонте здания ГРПШ (ГРУ) выполняют следующие работы:

    ремонт строительных конструкций;

    проверку и прочистку дымоходов (один раз в год перед отопительным сезоном);

    ремонт системы отопления, включая отопительную установку (один раз в год перед отопительным сезоном);

    побелку или окраску стен здания и окраску кровли (не реже одного раза в три года);

    ремонт средств связи и освещения (немедленно после выявления неисправностей).

    Проверку сопротивления заземляющего устройства с выборочным вскрытием грунта, осмотром состояния заземлителей выполняют через год после начала эксплуатации, а затем не реже одного раза в шесть лет.

    Включение ГРПШ (ГРУ).

    После кратковременного перерыва в работе (на ночь или выходные дни) ГРПШ (ГРУ) включается в следующем порядке:

    при входе в помещение нужно убедиться, что оно не загазовано, и обстоятельно проветрить его открытием двери или окон;

    проверить состояние и положение запорных устройств ГРПШ (ГРУ). Все они (кроме запорных устройств после регулятора до и после счетчиков, а также на продувочном трубопроводе после регулятора) должны быть закрыты;

    открыть краны перед манометрами на вводе и после регулятора;

    осторожно открыть задвижку на вводе в ГРПШ (ГРУ) и проверить наличие давления газа, достаточного для работы;

    осмотром проверить исправность регулятора. У регуляторов РД-32М и РД-50М контролирует ослабление регулировочной пружины, открытие крана на импульсной трубке;

    у пилотных регуляторов — ослабление пружины пилота (регулировочный винт пилота должен быть вывернут) и открытие кранов на импульсных трубках;

    осмотреть ПКН, рычагом поднять его тарелочку и закрепить в этом положении защелкой. Ударный молоточек пока не устанавливать, так как зацепление его с рычагом мембраны без давления газа под ней невозможно. Проверить, чтобы краны на байпасе и импульсной трубке были закрыты. Если в ГРПШ (ГРУ)

    установлен клапан ПКК-40МС, то следует немного вывернуть пусковую пробку и, выждав несколько секунд, завернуть ее обратно;

    при наличии жидкостного сбросного клапана убедиться, что он залит водой до установленного уровня;

    открыть запорные устройства после счетчиков (если были закрыты) и очень медленно, наблюдая за показаниями манометра после регулятора, открыть запорное устройство перед ним;

    убедившись в устойчивой работе регулятора, поднять ударный молоточек ПЗК, зацепить его за рычаг мембраны, до этого открыв кран на импульсной трубке ПЗК;

    убедившись, что газ поступает к потребителям, закрыть продувочный трубопровод и перед уходом выключить водяные и ртутные манометры, так как в случае неисправности регулятора жидкость из манометра может быть выброшена, а помещение ГРПШ (ГРУ) загазовано.

    Первичный пуск ГРПШ (ГРУ) производят после испытания его трубопроводов и оборудования приемочной комиссией и подписания акта приемки, а также после контрольной опрессовки и продувки газопровода перед ГРПШ (ГРУ).

    При подготовке к первичному пуску проверяют также состояния помещения и всего газового оборудования ГРПШ (ГРУ) согласно изложенному выше.

    ПЗК настраивают на срабатывание при максимальном и минимальном давлениях, указанных в эксплуатационной инструкции. Жидкостный сбросной клапан заполняют жидкостью до установленного уровня. Затем осторожно открывают запорное устройство на вводе и на 20...30 с приоткрывают запорное устройство на байпасе ГРПШ (ГРУ), а затем производят продувку при давлении газа, допускаемом инструкцией для данного регулятора. После этого включают в работу регулятор и устанавливаютнатяжением регулировочной пружины или пилотом необходимое выходное давление. Убедившись в исправной работе регулятора, поднимают ударный молоточек ПКН и открывают кран на импульсной трубке к нему.

    Если установлен клапан ПКК-40МС, то включают его открытием и последующим закрытием пусковой пробки. По окончании настройки регулятора счетчики и их обводные трубопроводы продувают совместно с газопроводами от ГРПШ (ГРУ) к агрегатам: сначала по обводным трубопроводам счетчиков в течение 3...5 мин, а затем через счетчики 1...2 мин. Для включения счетчиков медленно открывают запорное устройство после них, затем перед ними и закрывают запорное устройство на обводном трубопроводе.

    При наличии расхода газа через продувочные трубопроводы потребителей включают счетчики и закрывают кран на продувочном трубопроводе ГРПШ. При наличии жидкостного сбросного клапана открывают перед ним кран и проверяют его работу подъемом давления газа после регулятора до необходимого для его срабатывания. Аналогично проверяют настройку пружинного сбросного клапана.

    После включения ГРПШ (ГРУ) в работу необходимо проверить плотность всех соединений мыльным раствором и обнаруженные утечки немедленно устранить.

    Выключение ГРПШ (ГРУ).

    Для выключения ГРПШ (ГРУ) следует:

    осторожно вывести из зацепления молоточек ПЗК и закрыть кран на его импульсной линии;

    закрыть запорное устройство на вводе в ГРПШ (ГРУ) и убедиться в понижении давления газа на входе до нуля;

    закрыть запорное устройство перед регулятором, ослабить регулировочную пружину в регуляторах типа РД-32М и 50М, в пилотных регуляторах вывернуть до отказа винт пилота;

    закрыть ПКН;

    выключить манометры и открыть кран на свечу после регулятора;

    если ГРПШ (ГРУ) работал на байпасной линии, закрыть задвижки на вводе и затем на байпасной линии.

    При выключении ГРПШ (ГРУ) и подключении сбросного клапана к газопроводу после счетчиков запорное устройство за регулятором допускается оставлять открытым, чтобы предупредить возможность разрыва мембраны регулятора (если она не имеет встроенного предохранительного клапана) или пилота повышенным давлением газа в случае его пропуска золотником регулятора и запорным устройством перед ним.

    Кроме того, следует обращать внимание на возможные дефекты пилотов управления КН (КВ) во время пуска в работу и при ремонте регуляторов. Не допускаются утечки из внутренних полостей пилота.


    Источник: http://promgazarm.ru/ekspluataciya-grpsh-gru.html

    Назначение и принцип работы ГРПШ



    Назначение газорегуляторного пункта (ГРП):

    – очистка газа от механических примесей;

    – редуцирование газа с Р=0,6 МПа до требуемых значений;

    – поддержание заданного выходного давления не зависимо от расхода потребителей;

    – автоматическое прекращение подачи газа при повышении или понижении выходного давления от допустимых значений;

    - учет расхода газа.

    В проекте предусмотрена установка газорегуляторного пункта шкафного (ГРПШ). Он утепленный: двойные металлические стенки и негорючий утеплитель между ними толщиной 40 мм, представляет собой рамную конструкцию.

    Обслуживание ГРПШ двухстороннее. Направление газа: слева направо. В конструкции ГРПШ предусмотрена естественная постоянно действующая вентиляция, обеспечивающая трехкратный воздухообмен в час.

    В ГРП предусмотрены продувочные и сбросные трубопроводы.

    Продувочные трубопроводы размещаются на входном газопроводе после первого отключающего устройства - на участках газопровода с оборудованием, отключаемым для производства профилактического осмотра и ремонта.

    Условный диаметр продувочного трубопровода 20 мм.

    Условный диаметр сбросного трубопровода, отводящего газ от ПСК, 20 мм.

    Продувочные и сбросные трубопроводы выведены наружу в места, обеспечивающие безопасные условия для рассеивания газа, не менее чем на 4 м от уровня земли.

    Продувочные и сбросные трубопроводы имеют минимальное число поворотов. На концах продувочных и сбросных трубопроводов предусмотрены устройства, исключающие попадание атмосферных осадков в эти трубопроводы.

    Молниезащита ГРПШ выполнена в соответствии с ГОСТ Р-54983 «Системы газораспределительные. Сети газораспределения природного газа».

    Предусмотрено заземление.

    В ГРПШ установлены: фильтра, предохранительный запорный клапан (ПЗК), регулятор давления газа, предохранительный сбросной клапан (ПСК), запорная арматура, контрольно-измерительные приборы (КИП), приборы учета расхода газа.

    В ГРПШ установлено две линии редуцирования.

    Техническая характеристика ГРПШ:

    Давление на входе – 0,6 МПа.

    Давление на выходе - 2 кПа.

    Расчетный расход газа – 255,9 м3/час.

    Максимальный расход газа – 600,0 м3/час.

    Диаметр входного трубопровода Ду50мм.

    Диаметр выходного трубопровода Ду 50 мм.

    Регулятор основной линии – РДНК-400М

    Регулятор резервной линии – РДНК-400М.

    Предохранительный сбросной клапан КПС-Н.

    Фильтр ФГ-50С с ДПД.

    Принципиальная схема ГРП приведена на рисунке 1.6.



    Газ через входной газопровод поступает на фильтр, где очищается от механических примесей, и через предохранительно запорный клапан подается в регулятор давления, где давление газа снижается и поддерживается в заданных предела, независимо от расхода потребителей. В случае повышения давления газа после регулятора выше допустимых значений, например в результате сбоя работы регулятора давления газа - срабатывает предохранительно-сбросной клапан - ПСК, в результате чего излишки давления газа сбрасываются через сбросную свечу в атмосферу. Если давление газа продолжает возрастать и сброс газа через ПСК достаточного эффекта не дал, срабатывает предохранительно-запорный клапан и доступ газа потребителю через эту линию редуцирования прекращается. Для того, чтобы обеспечить безаварийную подачу газа потребителю, даже в случае выхода из строя регулятора давления, в ГРП установлена дополнительная линия редуцирования. На входе и выходе из ГРП установлены манометры. Для централизованного замера расхода газа устанавливается измерительное устройство — газовый счетчик промышленного назначения.







    1,6,14,18 – кран шаровой фланцевый Ду50, 2,9 – фильтр газовый ФГ-50С,

    3,8,12,13,19 – кран шаровый муфтовый Ду20, 4,16,24,27 – манометр,

    5,15,23,28 – кран трехходовой Ду15;

    7,10,19,22,25,26,30 – кран шаровый муфтовый Ду15;

    11,17 – регулятор давления газа РДНК-400М; 20 – штуцер с заглушкой;

    21 – клапан предохранительно-сбросной КПС-Н, Д – датчик перепада давления

    Рисунок 1.6- Принципиальная схема ГРП





    Фильтр ФГ-50 С



    В проекте применяется фильтр ФГ-50С (рисунок 1.7).

    Фильтр газовый сетчатый ФГ-50С предназначен для очистки неагрессивных газов и воздуха от механических примесей (окалины и пыли).



    Фильтрующий элемент — сетка полутомпаковая, с ячейкой 0,5 мм, по ГОСТ 6613-86.

    Материал корпуса — алюминий.

    1 – Корпус; 2 – Крышка; 3 – Патрон с фильтрующей сеткой; 4 – Прокладка.

    Рисунок 1.7 – Фильтр ФГ-50С



    Технические характеристики фильтра в таблице 1.4.



    Таблица 1.4 - Технические характеристики фильтра сетчатого ФГ-50С

    Параметр Значение
    Ду, мм
    Входное давление, МПа 1,6
    Максимальная пропускная способность, м³/ч
    Допускаемый перепад давления на фильтрующем элементе, Па
    Габаритные размеры, мм:
    строительная длина
    длина
    ширина
    высота
    Масса, кг 5,3



    ЬОЬ

    Регулятор РДНК-400М

    В ГРПШ основным элементом является регулятор давления РДНК 400М (рисунок 1.8). Регуляторы давления газа комбинированные РДНК-400М предназначены для редуцирования высокого или среднего давления на низкое; автоматического поддержания выходного давления на заданном уровне при изменениях расхода и входного давления, автоматического отключения подачи газа при аварийном повышении или понижении выходного давления сверх допустимых заданных значений. Условия эксплуатации регуляторов соответствуют климатическому исполнению УХЛ2 по ГОСТ 15150-69 с температурой окружающей среды от минус 40 °С до плюс 45 °С .





    1 — импульсная трубка; 6, 20, 21, 27, 33 — пружины; 4, 18 — мембрана;

    7 — нажимная гайка; 8 — стакан; 9 — мембранная камера; 10 — хомут;

    11 — корпус; 12 — рабочий клапан; 13 — седло; Т — выходной патрубок;

    15 — фиксатор; 19 — отключающее устройство; 22, 23 — регулировочные гайки; 25 — пробка; 26, 31 — штоки; 28 — отсечной клапан; 29 — тройник;

    32 — рычажной механизм; 41 — исполнительный механизм;

    Н — входной патрубок.

    Рисунок 1.8 - Регулятор давления РДНК 400М



    РДНК-400М состоит из встроенного предохранительного сбросной клапан, мембранный узел регулятора с настройкой 1,5Рвых., расположенный в предохранительном клапане, седло 13 регулятора, корпус 11, в котором расположено седло 13. Корпус является одновременно седлом рабочего 12 и отсечного 28 клапанов. Шток 31, рычажный механизм 32, рабочая мембрана 4, которая соединена с рабочим клапаном с помощью штока 31 и рычажного механизма 32 сменная пружина 6, предназначена для настройки выходного давления, нажимная гайка 7, предназначена для настройки выходного давления, отключающее устройство 19, мембрана 18, расположенная в отключающем устройстве, исполнительный механизм 41, фиксатор 15, отсечной клапан 28, сменные пружины 20 и 21, которые отвечают за настройки отключающего устройства. Газ среднего и высокого давления, проходя через зазор между рабочим клапаном и седлом, редуцируется до заданного давления и поступает к потребителю. Импульс от выходного давления по трубопроводу поступает из выходного трубопровода в подмембранную полость регулятора и на отключающее устройство. При повышении или понижении настроечного выходного давления сверх заданных значений фиксатор 15 усилием на мембране 18 выводится из зацепления и клапан 28 перекрывает седло 13, что приводит к прекращению подачи газа. Пуск регулятора в работу производится вручную после устранения причин, вызвавших срабатывание отключающего устройства.

    Технические характеристики РДНК-400М в таблице 1.5.



    Таблица 1.5 – Технические характеристики РДНК-400М

    Параметр Значение
    Температура окружающей среды от минус 40 до +60
    Рабочий диапазон входных давлений, МПа 0,05…0,6
    Диапазон настройки выходного давления, кПа 2…5
    Давление срабатывания автоматического отключающего устройства, кПа (1,2….1,8)Рвых, (0,2….0,5)Рвых
    Присоединительные размеры, условный проход Ду, мм (соединение)
    Габаритные размеры (длина, ширина, высота), мм 510х220х280
    Масса, кг, не более
    Пропускная способность, м3 Рвх=0,05 МПа
    Рвх=0,1 МПа
    Рвх=0,2 МПа
    Рвх=0,3 МПа
    Рвх=0,4 МПа
    Рвх=0,5 МПа
    Рвх=0,6 МПа



    Клапан КПС-Н



    Клапан состоит из следующих основных узлов и деталей (рисунок 1.9): корпуса 1 с седлом 2, клапана 4, мембраны с жестким центром 3, защепленной по периферии в корпусе 5 с помощью гайки 6, настроечной пружины 7, регулировочной гайки 8 и тяги 9 для ручного открытия клапана.

    Работает клапан следующим образом. Газ из сети через входное отверстие поступает в надмембранную полость. Давление газа уравновешивается настроечной пружиной 7. При повышении давления газа в сети выше настроечного мембрана преодолевает усилие настроечной пружины и открывает выход газа через сбросное отверстие выходного патрубка. При снижении давления клапан возвращается в первоначальное положение и перекрывает сбросное отверстие.

    Настройка срабатывания клапана осуществляется вращением регулировочной гайки (вращение по газовой стрелке увеличивает давление срабатывания клапана и наоборот).



    1 — корпус; 2 — седло; 3 — мембрана с жестким центром; 4 — клапан;

    5 — корпус; 6 — гайка; 7 — настроечная пружина; 8 — регулировочная гайка;

    9 — тяга.

    Рис. 1.9 – Клапан предохранительный сбросной КПС-Н



    Техническая характеристика КПС-Н в таблице 1.6.



    Таблица 1.6 - Техническая характеристика КПС-Н

    Параметр Значение
    Максимальное рабочее давление на входе, кПа 6,5
    Пределы настройки давления срабатывания Рср, кПа Pвых.+50мм
    Точность срабатывания, % ±10
    Расход газа через клапан, м³/ч, при перепаде давлений на нем ΔР=1,05Рcp 0,5
    Ду, мм
    Присоединительные размеры
    вход фланцевое
    выход, дюйм
    Габаритные размеры, мм, не более 95×81×128



    Расчетная часть


    Источник: http://allrefrs.ru/3-2686.html

    Требования к монтажу шкафных газорегуляторных пунктов


    Размещение и монтаж шкафного пункта редуцирования газа должен производиться согласно проекту привязки в соответствии с указаниями ПБ12-529-03, СНиП42-01-2002 (СП 62.13330.2011) в следующей последовательности:

      1. установить пункт ГРПШ согласно проекту привязки;
      2. установить продувочные и сбросные трубопроводы;
      3. произвести подключение к газопроводу.

    Диаметр газопровода за установкой определяется проектной организацией исходя из “Расчета диаметра газопровода и допустимых потерь давления” свода правил СП 42-101-2003.

    После монтажа пункта обвязку технологического оборудования испытать на герметичность согласно проекту привязки и ПБ 12-529-03.

    ГРПБ, ШГРП, ШРП, ГСГО, ГРПШ, УГРШ (далее ГРПШ) и другие разновидности шкафных газорегуляторных пунктов размещают отдельно стоящими на несгораемых опорах или на наружных стенах зданий, для газоснабжения которых они предназначены. На наружных стенах зданий размещение ГРПШ с газовым отоплением не допускается.

    Допускается размещать ГРПШ ниже уровня поверхности земли, при этом такой ГРПШ следует считать отдельно стоящим.

    ГРПШ с входным давлением газа до 0,3 МПа включительно устанавливают:

    - на наружных стенах жилых, общественных, в том числе административного назначения, административных и бытовых зданий независимо от степени огнестойкости и класса конструктивной пожарной опасности при расходе газа до 50 м /ч;
    - на наружных стенах жилых, общественных, в том числе административного назначения, административных и бытовых зданий не ниже степени огнестойкости III и не ниже класса конструктивной пожарной опасности С1 при расходе газа до 400 м /ч.

    ГРПШ с входным давлением газа до 0,6 МПа включительно допускается устанавливать на наружных стенах производственных зданий, котельных, общественных и бытовых зданий производственного назначения с помещениями категорий В4, Г и Д и котельных.

    ГРПШ с входным давлением газа свыше 0,6 МПа на наружных стенах зданий устанавливать не допускается.

    При установке ГРПШ с входным давлением газа до 0,3 МПа включительно на наружных стенах зданий расстояние от стенки ГРПШ до окон, дверей и других проемов должно быть не менее 1 м, а при входном давлении газа свыше 0,3 до 0,6 МПа включительно - не менее 3 м.

    При размещении отдельно стоящего ГРПШ с входным давлением газа до 0,3 МПа включительно его следует размещать со смещением от проемов зданий на расстояние не менее 1 м.

    Допускается размещение ГРПШ на покрытиях с негорючим утеплителем газифицируемых производственных, общественных, в том числе административного назначения, бытовых и жилых (при наличии крышной котельной) зданий степеней огнестойкости I-II, класса конструктивной пожарной опасности С0 со стороны выхода на кровлю на расстоянии не менее 5 м от выхода.



    Схема выполнения работ по монтажу ГРПШ

    Схема установки и привязки ГРПШ

    Примеры выполненных работ по монтажу ГРПШ












    Источник: http://www.exform.ru/project/razmeshchenie-i-montazh-shrp-grpsh.php

    ПАСПОРТ

    ПУНКТЫ ГАЗОРЕГУЛЯТОРНЫЕ ШКАФНЫЕ И

    ГАЗОРЕГУЛЯТОРНЫЕ УСТАНОВКИ

    ГРПШ, ГРУ

    ООО "ФРОНТЕКС"

    ТУ

    Руководство по эксплуатации.

    Сертификат № РОСС RU. АЮ96.Н06963 от 01.01.2001

    Разрешение на применение № РРС от 01.01.2001

    Настоящее руководство по эксплуатации распространяется на газорегуляторные пункты шкафные ГРПШ и газорегуляторные установки ГРУ (далее пункты) и предназначено для изучения правил безопасной эксплуатации, технического обслуживания, текущего ремонта, транспортировки и хранения, а также содержит паспорт, сведения о консервации и гарантийные обязательства изготовителя.

    Работы по обслуживанию и эксплуатации пунктов должны проводиться в соответствии с ПБ , ОСТ 153-39. и настоящим РЭ.

    1.1  Описание и работа изделия.

    1.1.1 Пункты предназначены для редуцирования высокого или среднего давления газа на требуемое среднее или низкое, автоматического поддержания заданного выходного давления независимо от изменения расхода и входного давления газа и автоматического отключения подачи газа при аварийных повышении или понижении выходного давления газа от допустимых заданных значений.

    1.1.2 Пункты используются как газорегуляторные пункты шкафные ГРПШ и газорегуляторные установки ГРУ (при установке в отапливаемых помещениях). Пункты используются для различных видов потребителей (в системах газоснабжения сельских и городских населенных пунктов, коммунально–бытовых зданий, объектов промышленного и сельскохозяйственного назначения и т. д.)

    1.1.3 Газорегуляторные пункты изготавливаются:

    - с одной линией редуцирования (одним регулятором) и байпасом –1ЛБ;

    - с двумя линиями редуцирования (двумя регуляторами) - 2Л;

    - для редуцирования давления на среднее - С;

    - для редуцирования давления на низкое - Н;

    - с двумя параллельными линиями (двумя регуляторами) с разными давлениями на выходах - СН.

    При необходимости газорегуляторные пункты комплектуются узлами учета расхода газа – обозначение У.

    При необходимости ГРПШ утепляются и могут оборудоваться системой обогрева – обозначение О.

    Пример обозначения газорегуляторного пункта шкафного с двумя линиями редуцирования, диаметром условного прохода 50 мм, с низким выходным давлением, утепленный (с обогревом или без него), с узлом учета расхода газа: ГРПШ-2Л-50-Н-ОУ

    1.2 Технические характеристики

    Регулируемая среда – природный газ по ГОСТ 5542-87.

    Пропускная способность – в соотв. с регулятором.

    Входное давление: ГРПШ - от 0,01 до 1,2 МПа,

    ГРУ – от 0,01 до 0,6 МПа

    Выходное давление от 1 до 80 кПа,

    Температура окружающей среды: ГРПШ - от -40 до +50 ˚С,

    ГРУ – от 0 до +50 ˚С.

    1.3  Устройство и работа.

    1.3.1 ГРПШ представляют собой металлический шкаф, ГРУ – раму, внутри которых размещено технологическое оборудование и узлы (фильтр газовый, регулятор давления газа, ПСК, ПЗК, манометры, краны шаровые и т. д.)

    1.3.2 В конструкции ГРПШ предусмотрена естественная постоянно действующая вентиляция через жалюзийные решетки, обеспечивающие трехкратный воздухообмен в час.

    1.3.3 Пункты имеют строповочные устройства.

    1.3.4 ГРПШ, работающие при отрицательных температурах, могут оборудоваться обогревателем. Эксплуатация обогревателя в соответствии с паспортом и руководством по эксплуатации обогревателя.

    1.3.5 Пункт работает следующим образом:

    Газ через входной кран и фильтр поступает к регулятору давления газа, регулятор понижает давление газа до установленного значения и поддерживает его на заданном уровне. После редуцирования газ через выходной кран поступает потребителю.

    При повышении выходного давления выше допустимого заданного значения, открывается сбросной клапан и происходит сброс избыточного давления газа (сброс газа в атмосферу).

    При дальнейшем повышении или понижении контролируемого давления газа сверх допустимых пределов, срабатывает предохранительный запорный клапан, встроенный в регулятор, перекрывая подачу газа.

    На фильтре установлен дифманометр для определения перепада давления на фильтрующей кассете. Максимально допустимое падение давления газа на кассете фильтра – в соответствии с паспортом фильтра.

    В случае ремонта оборудования при закрытой с обеих сторон линии редуцирования, газ поступает к потребителю через байпас либо через резервную линию. Регулирование давления газа на байпасе производится двумя последовательно установленными кранами, обеспечивающими плавность настройки. Контроль давления производится по выходному манометру. См. ОСТ 153-39..

    На входном и выходном газопроводах и на байпасе предусмотрены продувочные трубопроводы.

    В пункте предусмотрена возможность настройки ПЗК, регулятора и ПСК в «тупике».

    Схема, данные РК (при необходимости), условная пропускная способность и присоединительные размеры данного пункта см. паспорт.

    1.3.6 Установленный срок службы газорегуляторных пунктов 40 лет, при условии замены устаревших комплектующих с меньшим сроком службы, в соответствии с паспортами этих комплектующих. Дальнейшая эксплуатация пунктов допускается после диагностирования специализированной организацией.

    1.4 Средства измерения

    В пунктах установлены манометры класса точности не ниже 1,5.

    1.5 Маркировка и пломбирование

    1.5.1 С наружной стороны пункта закреплена табличка, содержащая:

    - товарный знак или наименование предприятия изготовителя;

    - наименование или шифр изделия;

    - номер изделия по системе предприятия – изготовителя;

    - дату изготовления;

    - условный проход;

    - условное давление;

    - шифр технических условий;

    - знак соответствия при обязательной сертификации.

    - клеймо ОТК предприятия – изготовителя

    1.5.2 До поступления к потребителю двери ГРПШ опломбированы согласно ГОСТ .

    1.5.3 Маркировка и пломбирование комплектующего оборудования указана в паспортах завода – изготовителя на данное оборудование.

    2. Указание мер безопасности

    2.1 К работе по монтажу и эксплуатации газорегуляторного пункта допускается персонал, обученный безопасным методам работы и требованиям “Правил безопасности систем газораспределения и газопотребления” ПБ и настоящего паспорта.

    2.2 При эксплуатации пункта во избежание несчастных случаев запрещается: курить, зажигать огонь.

    2.3 Включение в работу регулятора давления газа в случае срабатывания ПЗК должно производиться только после выявления причин и принятия мер по устранению неисправности.

    2.4 Молниезащита пунктов должна предусматриваться в соответствии с нормативными документами, ПУЭ.

    2.5 Подача газа потребителю по обводной линии (байпасу) допускается только в течение времени, необходимого для ремонта основного оборудования, при постоянном наблюдении дежурного.

    3 Подготовка изделия к использованию

    3.1 Монтаж и пуск пункта должен производиться предприятием, имеющим допуск на производство данного вида работ, в соответствии с указаниями, приведенными в настоящем РЭ, ПБ и СНиП , ОСТ 153-39..

    При монтаже пункта импульсный и сбросной трубопроводы, выходящие из пункта, необходимо врезать в отводящий трубопровод на расстоянии не менее пяти диаметров трубопровода от расширения или от концов выходящих импульсного и сбросного трубопроводов (при отсутствии расширения на выходе из пункта).

    3.2 При установке пункта в районах с сейсмичностью 8 и более баллов необходимо установить компенсирующие устройства в местах присоединения газопровода к пункту.

    3.3 Пункт крепится анкерными болтами или приваривается к закладным конструкциям к бетону или железобетонному фундаменту. Высота фундамента должна быть не менее 150 мм над уровнем земли.

    3.4 ГРУ устанавливаются в газифицированных отапливаемых зданиях, обеспечивающих трехкратный воздухообмен в один час, как правило, вблизи ввода газопровода, в соответствии с проектом.

    3. 5 Оборудование ГРУ должно быть защищено от механических повреждений, а место размещения ГРУ огорожено и освещено.

    3. 6 Пункт необходимо надежно заземлить в соответствии в требованиями ПУЭ. Для обеспечения заземления на фланцевых соединениях установлены токопроводящие перемычки.

    3. 7 До пуска пункта, ответственный за пуск обязан:

    - произвести внешний осмотр пункта и при необходимости произвести подтяжку болтовых соединений;

    - проверить наличие компенсирующего устройства в районах с сейсмичностью 8 и более баллов;

    - проверить комплектность пункта;

    - проверить закрытое положение кранов;

    - провести инструктаж пусковой бригады по правилам безопасности при запуске.

    При обнаружении любой неисправности пуск газа не должен производиться до полного ее устранения.

    3. 8 Пункт перед пуском подлежит контрольной опрессовке. Запрещается производить пуск газа без контрольной опрессовки.

    3. 9 Герметичность сварных, фланцевых и резьбовых соединений должна проверяться мыльной эмульсией, проверка огнем запрещается.

    3. 10 При пуске газа выпуск газо-воздушной смеси должен производиться через продувочные свечи. Продувочные и сбросные трубопроводы должны быть выведены в места, обеспечивающие безопасные условия для рассеивания газа в соответствии с ПБ .

    3. 11 Пуск газорегуляторных пунктов.

    Начальное положение всех кранов перед пуском – закрытое;

    настроить ПСК через штуцер сжатым воздухом;

    открыть общий входной кран перед фильтром и кран за фильтром.

    Пуск линии регулирования

    кран вспомогательного импульса А открыть, кран основного импульса В закрыть, остальные краны на линии закрыты (см. рис. 1);

    удерживая ПЗК, плавно открыть входной кран

    плавно приоткрыть выходной продувочный трубопровод (см. рис. 2)

    плавно открыть выходной кран

    закрыть выходной продувочный трубопровод

    открыть кран В основного импульса (см. рис. 3)

    закрыть кран А вспомогательного импульса (см. рис. 4)

    3. 12 Кран на сбросном трубопроводе ПСК должен быть опломбирован в открытом положении.

    3. 13 Окончание работ по пуску газа отметить в наряде, который должен быть приложен к технической документации и храниться вместе с ней.

    4. Эксплуатация и техническое обслуживание.

    4.1 Общие указания.

    4.1.1 Техническое обслуживание и текущий ремонт пункта должны осуществляться эксплуатационными организациями газового хозяйства или другими организациями, имеющими допуск на выполнение данного вида работ.

    4.1.2 Ремонт комплектующего оборудования производить в соответствии с паспортом на изделие.

    4.1.3 О всех работах по обслуживанию и ремонту пункта должны быть сделаны записи в журнале установленной формы. В журнале должны быть указаны все нарушения, допущенные при эксплуатации оборудования пункта и работы, выполненные по устранению этих нарушений.

    4.1.4 В случае неисправности комплектующего оборудования, закрыть краны, на границах отключаемого участка, после кранов установить заглушки, соответствующие максимальному давлению газа.

    4.1.5 После проверки и настройки оборудования, устранения всех неполадок проверить плотность всех соединений. В случае обнаружения утечки газа должны быть приняты меры к ее устранению.

    4.2 Меры безопасности.

    4.2.1 Перед присоединением к действующему газопроводу, а также после ремонта произвести внешний осмотр пункта и произвести его опрессовку.

    4.2.2 При эксплуатации пункта во избежании несчастных случаев запрещается:

    - подтягивать болты фланцев или резьбовые соединения газопроводов с давлением более 0,6 МПа ;

    - курить и зажигать огонь;

    - устранять неисправности не имеющим на это право лицам.

    4.2.3 В случае появления запаха газа у места установки пункта, неисправности сборочных единиц или прекращения поступления газа потребителю, необходимо для устранения неисправности вызвать представителя эксплуатационной службы газового хозяйства.

    4.3. Сроки проведения регламентных работ – в соответствии с ПБ .

    4.3.1 Для обслуживания фильтра и узла учета расхода газа использовать байпас входной линии:

    открыть кран байпаса; закрыть краны перед фильтром и за узлом учета; продуть входной трубопровод.

    После окончания работ открыть краны перед фильтром и за узлом учета; закрыть кран байпаса входной линии.

    4.3.2 Для проверки параметров настройки регулятора давления газа и ПЗК необходимо остановить линию в соответствии с рис. 5, 6.

    4.3.3 Отключение линии производится в соответствии с рис. 7.

    4.3.4 При переключении кранов импульса А и В необходимо помнить, что в любом случае один из них должен быть открыт, иначе регулятор давления газа, отключенный от импульса, откроется, и газ под высоким давлением попадет в выходной трубопровод. ПЗК при этом не сработает (см. рис. 8).

    5. Возможные неисправности и рекомендации для их устранения

    Перечень возможных неисправностей перечислен в таблице 2.

    Таблица 2

    Наименование неисправностей, их внешнее проявление

    Вероятная

    причина

    Метод

    устранения

    1. Утечка газа через фланце-вые и резьбовые соединения

    1. Ослабла затяжка болтов

    1. Подтянуть болты

    2. Лопнула прокладка

    2. Заменить прокладку

    3. Сносилась подмотка на резьбе

    3. Заменить подмотку

    2. При нормальном давлении газа на входе, давление газа на выходе не соответствует паспортному

    1. Неисправность регулятора давления газа

    1. Заменить или отремонтировать регулятор

    (см. паспорт )

    3. Перепад давления на фильтре ниже допустимого

    Засорен фильтр

    См. паспорт на фильтр

    4. Клапан предохранительный сбросной не срабатывает

    -

    См. паспорт на ПСК

    6.Правила транспортирования и хранения

    6.1. Транспортирование пункта газорегуляторного может производиться автомобильным или железнодорожным транспортом по группе условий хранения 8 ГОСТ в соответствии с правилами, действующими на этих видах транспорта.

    6.2. Хранение пункта газорегуляторного должно производиться по группе условий хранения 5 ГОСТ .

    6.3. Погрузочно-разгрузочные и транспортно-монтажные работы проводить в соответствии с требованиями ГОСТ 12.3.002-75, ГОСТ 12.3.009-76, СНиП и нормативно-технической документацией, утвержденной в установленном порядке.

    7. Комплектность

    В комплект поставки установки входит, если иное не оговорено в договоре на поставку:

    Газорегуляторный пункт в сборе 1 шт

    Руководство по эксплуатации и паспорт 1 экз.

    Комплект паспортов и РЭ ПКИ – 1 комплект.

    8. Сведения о консервации и упаковке

    8.1. Наружные поверхности пункта газорегуляторного, не имеющие защитных покрытий от коррозии защищены по варианту защиты ВЗ-1 для группы изделий II ГОСТ 9.014-78.

    8.2. Выходы трубопроводов защищены от попадания влаги и грязи.

    8.3. Наружные резьбы патрубков защищены от забоин и вмятин.

    8.4. При длительном хранении газорегуляторных пунктов один раз в год необходимо производить переконсервацию их для группы изделий II по варианту защиты ВЗ-I ГОСТ 9.014-78.

    Паспорт

    Свидетельство о приемке и гарантии изготовителя (поставщика)

    Газорегуляторный пункт _______________________________

    с регулятором ____________________ ,

    максимальная пропускная способность ___________________________

    заводской № ______________________ соответствует техническим условиям ТУ и признан годным для эксплуатации.

    Комплектность проверена

    Дата изготовления _________________________

    Начальник цеха ____________________________



    ОТК ______________________________________

    Примечание. Изменения в конструкции производятся без уведомления.

    Гарантийный срок эксплуатации – 12 месяцев со дня ввода пункта в эксплуатацию, но не более 18 месяцев со дня продажи. При соблюдении потребителем условий эксплуатации, транспортирования и хранения.

    Гарантийные сроки эксплуатации комплектующих устанавливаются предприятиями-изготовителями этих изделий.

    Свидетельство о консервации и упаковке

    Изделие законсервировано и упаковано согласно п.8 РЭ

    Дата консервации ________________

    Начальник цеха _________________

    (подпись)

    Рис. 1


    Кран вспомогательного импульса А открыть, кран основного импульса В закрыть, остальные краны на линии закрыты, манометр не показан.

    Рис. 2

    1 – удерживая ПЗК, плавно открыть входной кран

    2 – плавно приоткрыть выходной продувочный трубопровод

    Рис. 3

    1 – плавно открыть выходной кран

    2 – закрыть выходной продувочный трубопровод

    3 – открыть кран В основного импульса

    Рис. 4

    1 – закрыть кран А вспомогательного импульса

    Рис. 5

    Выходной кран и кран основного импульса открыты.

    1 – открыть кран вспомогательного импульса

    Рис. 6

    1 – закрыть кран В основного импульса

    2 – приоткрыть продувочный трубопровод

    3 – плавно закрыть выходной кран

    Рис. 7

    1 – закрыть входной кран; 2 – открыть вспомогательный импульс;

    3 – закрыть выходной кран; 4 – закрыть основной импульс;

    5 – продуть входной и выходной трубопроводы.

    Рис. 8

    Недопустимое положение кранов импульса А и В

    Источник: http://pandia.ru/text/78/250/26277.php

    ГРПШ, или шкафные газорегуляторные пункты, используются в системах распределения газа с целью снижения входного давления природного газа, а также поддержания требуемого уровня его давления на выходе из газорегуляторного пункта. Конструкция ГРПШ предусматривает установку оборудования для очистки природного газа от твердых частиц и примесей, а также оборудования, предназначенного для прекращения подачи газа потребителю в случае аварийного изменения уровня выходного давления.

    Также шкафные газорегуляторные пункты применяются в системах, где используется газовая фаза сжиженного природного газа.

    По своему устройству газорегуляторные пункты ГРПШ представляют собой металлический шкаф, в котором устанавливается технологическое оборудование. Для доступа к оборудованию ГРПШ оборудуется дверьми, расположенными с одной или двух сторон. Если в этом есть необходимость, в ГРПШ устанавливается электрический или газовый обогрев.

    Назначение и описание ГРПШ

    Установка шкафных газорегуляторных пунктов обусловлена тем, что в магистральных газопроводах давление природного газа порой доходит до десяти МПа. Первичное снижение давления газа осуществляется на газораспределительных станциях, где его уровень снижается до одного-двух МПа. Однако внутренние газопроводы домов и зданий не рассчитаны на такое давление, и его требуется снизить до параметров, которые нужны конечному потребителю газа.

    В связи с этим, ГРПШ выполняют такие функции, как:

    • Технологический и коммерческий учет расхода газа (если этого требует заказчик).
    • Прекращение подачи газа потребителю, в случае аварийного изменения заданного уровня выходного давления газа.
    • Фильтрация природного газа.
    • Поддержание давления на выходе в автоматическом режиме.
    • Редуцирование (снижение) среднего или высокого давления газа, который поступает из распределительных магистралей.

    Редуцирование поступающего природного газа происходит в регуляторе давления газа. Оно поддерживается на заданном уровне независимо от того, как изменяется расход газа или входное давление. Благодаря данной функции использующее газ оборудование пользователей защищено от скачков давления.

    Конструкция и устройство ГРПШ

    Установка всего технологического оборудования производится в шкаф из металла, который изготавливают из несгораемых материалов. Благодаря шкафной конструкции оборудование газорегуляторного пункта защищено от негативного воздействия различных внешних факторов окружающей среды. Помимо этого, шкаф ГРПШ дополнительно оборудован замком, благодаря чему оборудование дополнительно защищено от несанкционированного доступа.

    Установка ГРПШ может осуществляться как на открытой территории, так и в отапливаемых помещениях. Если ГРПШ используется на открытой территории, то для корректной эксплуатации в условиях низких температур его можно дополнительно оснастить электрическим либо газовым обогревом шкафа. Газовый обогрев ГРПШ осуществляется при помощи инфракрасной горелки, а электрический – путем установки внутри шкафа конвекторов. Как в первом, так и во втором случае температуру нагрева можно регулировать. При необходимости корпус шкафа может быть дополнительно теплоизолирован.

    По входному газопроводу, через кран природный газ поступает в газорегуляторный пункт. Далее он проходит через фильтр, где очищается от возможных примесей и поступает в регулятор давления газа, где осуществляется его редуцирование, и дальнейшее поддерживание давления на требуемом уровне.

    Технические характеристики ГРПШ

    Ниже приведены общие технические параметры шкафных газорегуляторных пунктов:

    • Входное давление газа не должно превышать 1,2 МПа. Если есть необходимость, по спецзаказу могут быть изготовлены установки, в которых входное давление может составлять 1,6 МПа.
    • Выходное давление газа – в диапазоне от 0,001 до 0,6 МПа.
    • Пропускная способность ГРПШ может составлять вплоть до 500000 кубометров в час.
    • При необходимости ГРПШ могут укомплектовываться различными счетчиками газа.
    • ГРПШ комплектуются различными регуляторами давления газа, такими как РДК, РДГБ, РДП, РДГК, РДБК, РДСК, РДНК, РДГ, РДГД, РДУ.

    Классификация ГРПШ

    Классификация ГРПШ осуществляется по количеству выходов и линий редуцирования. Различают такие конструктивные исполнения шкафных газорегуляторных пунктов:

    • ГРПШ с более чем двумя линиями редуцирования.
    • ГРПШ с двумя линиями редуцирования, рассчитанными на разные либо одинаковые давления (при параллельной либо последовательной установке регуляторов давления газа).
    • ГРПШ с основной и резервной линией редуцирования.
    • ГРПШ с одной линией редуцирования.

    Дополнительно ГРПШ могут укомплектовываться различными измерительными комплексами на базе турбинных или ротационных счетчиков для технологического или коммерческого учета расхода природного газа. Также устанавливаются средства для определения таких параметров, как температура и давление газа.

    В зависимости от того, какие требования предъявляет заказчик к автоматизации ГРПШ, они также могут изготавливаться с комплексами телемеханики или телеметрии, предназначенными для дистанционного управления и контроля ГРПШ.

    Газовое оборудование ГРПШ

    Внутри ГРПШ производится установка оборудования, предназначенного для снижения давления, фильтрации газа, а также учета различных технических параметров (опционально), а именно:

    • Измерительный комплекс (опционально).
    • Манометр.
    • Сбросные и предохранительные устройства.
    • Регулятор давления газа.
    • Запорная арматура (вентили, задвижки, краны).
    • Фильтр газовый сетчатый ФС.

    В случае если имеется резервная или вторая линия редуцирования, она снабжается аналогичным набором оборудования

  • ГРПШ с основной и резервной линиями редуцирования и измерительным комплексом
  • ГРПШ с основной и резервной линиями редуцирования
  • Источник: http://mingas.ru/2016/04/shkafnye-gazoregulyatornye-punkty-grpsh/
    [Read more...]

    ГРПШ с fe 25

    by 5 Comments

    Установка душевой кабины

      Оборудование  Газорегуляторные пункты и установки  С одной линией редуцирования (домовые)

    Газорегуляторный пункт шкафной ГРПШ-FE25

    Вы можете скачать опросный лист в формате PDF:

    Опросный лист на ГРПШ, ГРУ, ПГБ
    PDF

    Технические характеристики ГРПШ-FE25

     ГРПШ-FE25
    Регулируемая средаприродный газ по ГОСТ 5542
    Диапазон входных давлений, МПа0,05–0,6
    Давление газа на выходе, МПа0,002±0,0002
    Пропускная способность, м³/ч, при давлении на входе:
    0,05 МПа23
    0,6 МПа38
    Давление настройки запорного клапана, МПа:
    нижний предел0,0009–0,001
    верхний предел0,0034–0,0036
    Давление настройки сбросного клапана, МПа0,0027–0,0029
    Регулятор давления газаFE25
    Присоединительные размеры, дюйм:
    входного патрубкаG ¾
    выходного патрубкаG 1¼
    Габаритные размеры, мм:
    длина420
    ширина250
    высота540
    Масса, кг18

    Устройство и принцип работы ГРПШ-FE25

    ГРП шкафные состоят из металлического шкафа 1, в котором размещено технологическое оборудование 2. Для удобства обслуживания в шкафу имеется дверка 3.

    Технологическое оборудование состоит из крана на входе, регулятора давления газа, крана на выходе. Для контроля давления на входе предусмотрен манометр с клапаном.

    Для контроля давления газа на выходе предусмотрен кран с ниппелем для присоединения мановакуумметра.

    Габаритный чертеж ГРПШ-FE25

    Источник: http://s-gaza.ru/catalogue/gpu/singleline/grpsh-fe25/

    ГРПШ-FE25 с регулятором FE-25

    Технические характеристики ГРПШ-FE25

     ГРПШ-FE25
    Регулируемая средаприродный газ по ГОСТ 5542
    Диапазон входных давлений, МПа0,05–0,6
    Давление газа на выходе, МПа0,002±0,0002
    Пропускная способность, м³/ч, при давлении на входе:
    0,05 МПа23
    0,6 МПа38
    Давление настройки запорного клапана, МПа:
    нижний предел0,0009–0,001
    верхний предел0,0034–0,0036
    Давление настройки сбросного клапана, МПа0,0027–0,0029
    Регулятор давления газаFE25
    Присоединительные размеры, дюйм:
    входного патрубкаG ¾
    выходного патрубкаG 1¼
    Габаритные размеры, мм:
    длина420
    ширина250
    высота540
    Масса, кг18

    Устройство и принцип работы ГРПШ-FE25

    ГРП шкафные состоят из металлического шкафа 1, в котором размещено технологическое оборудование 2. Для удобства обслуживания в шкафу имеется дверка 3.

    Технологическое оборудование состоит из крана на входе, регулятора давления газа, крана на выходе. Для контроля давления на входе предусмотрен манометр с клапаном.

    Для контроля давления газа на выходе предусмотрен кран с ниппелем для присоединения мановакуумметра.

    Габаритная схема ГРПШ-FE25 с регулятором FE-25





    Внимание! Предприятие ООО «Газовик-Комплект» оставляет за собой право менять конструкцию газорегуляторных пунктов.

    Смотрите также в разделе «ГРПШ с одним регулятором (домовые)»:

    Источник: http://www.gaz-com.ru/catalogue/grpsh/grpsh1/grpsh-fe25.html

    Газорегуляторный пункт шкафной ГРПШ Fe-25

    ГРПШFe-25 – шкафной газорегуляторный пункт на базе регулятора Fe-25, широко используемый в системах газоснабжения зданий жилого фонда, объектов промышленного и сельскохозяйственного назначения. Наличие шкафаГРПШFe-25, функционирующего в диапазоне температур от – 40°С до + 40 °C, позволяет обеспечить надежность и безотказность эксплуатации систем газоснабжения подобных объектов практически в любом регионе Российской Федерации.

    ГРПШ Fe25 с двухступенчатой системой редуцирования выполняет следующий спектр функций:

    • предохранительную, обеспечивая заданный уровень выходного давления газа в системе независимо от изменения входного давления и его расхода;
    • регулирующую, так как пропускная способность системы благодаря двухступенчатой системе редуцирования остается на постоянном уровне и не зависит от изменений входного давления;
    • фильтрующую, благодаря наличию на входе фильтра тонкой очистки очищая подаваемый газ от механических примесей и других посторонних вкраплений.

    ГРПШ Fe-25: устройство

    Конструктивное исполнение ГРПШ Fe-25 представляет покрытый антикоррозийным покрытием металлический шкаф с дверцами, которые служат для технического обслуживания и контроля расположенного в шкафу газового оборудования. В перечень технологического оборудования, которым укомплектован газорегуляторный пункт шкафной ГРПШ Fe-25, входят:

    • сетчатый фильтр на входном газопроводе;
    • краны на выходном и входном патрубках;
    • регулятор давления газа и крана с ниппелем, к которому возможно подсоединить мановакуумметр.

    ГРПШ Fe-25: как купить

    Купить ГРПШ Fe-25 в любых количествах Вы можете наиболее удобным для Вас способом:

    • через форму заказа на сайте, предварительно положив товар в корзину;
    • отправив письмо с запросом счет-фактуры на наш контактный e-mail.

    Доставка купленного оборудования осуществляется в любой регион России способом, предварительно согласованным с покупателем.



    Вернуться к общему прайс-листу на газорегуляторные пункты

    Источник: http://www.kip-skp.ru/gazoregulyatornyj-punkt-shkafnoj-grpsh/grpsh-fe25

    Газорегуляторный пункт шкафной ГРПШ-FE10, ГРПШ-FE25 - это смонтированное в металлическом шкафу газовое оборудование, которое снижает давление с показателей, имеющихся в газопроводе до необходимых потребителю. Оборудование также удерживает давление на нужном уровне. За редуцирование давления отвечает регулятор давления газа FE-10 или FE-25, а предназначенные для очистки проходящего газа фильтры ставятся непосредственно перед регуляторами. Для перекрывания хода газа во время ремонта служат краны шаровые, в регуляторах уже стоят предохранительные сбросные клапаны. Манометры и датчик перепада давления служат для снятия показаний по давлению проходящей среды.

    ГРПШ-FE10, ГРПШ-FE25 может по дополнительному заказу комплектоваться системой газового обогрева, а также системой учета проходящего газа в виде счетчика или измерительного комплекса. В базовой комплектации в том месте, где предполагается позже смонтировать счетчик или измерительный комплекс, устанавливается катушка. В последствии при монтаже вместо нее устанавливается устройство учета.

    несмотря на то, что шкафы ГРПШ-FE10, ГРПШ-FE25 представляют собой не высокосложное и не большое изделие, собираются они из комплектующих высокого качества, к каждому из которых прикладывается паспорт. Наши специалисты с большим опытом производят сварочные работы и монтируют данные изделия. После установки всех компонентов шкаф окрашивается в желтый цвет, на дверь ставится замок. Габариты изделия 25х42см, вес 18 кг. К каждому шкафу мы прикладываем паспорт и сертификат соответствия, разрешение на применения Ростехнадзора.

    Гарантия на ГРПШ-FE10, ГРПШ-FE25 составляет 12 мес. с момента запуска в эксплуатацию, но не более 18 мес. с момента производства. Доставка шкафов осуществляется удобными для заказчика транспортными компаниями или нашим транспортом.

    Технические характеристики

     ГРПШ-FE10ГРПШ-FE25
    Регулируемая средаприродный газ по ГОСТ 5542-87
    Диапазон входных давлений, МПа0,05–0,60,05–0,6
    Давление газа на выходе, МПа0,002±0,00020,002±0,0002
    Пропускная способность, м³/ч, при давлении на входе:
    0,05 МПа923
    0,6 МПа1538
    Давление настройки запорного клапана, МПа:
    нижний предел0,0009–0,001
    верхний предел0,0034–0,0036
    Давление настройки сбросного клапана, МПа0,0027–0,0029
    Регулятор давления газаFE10FE25
    Присоединительные размеры, дюйм:
    вход. патрубкаG ¾G ¾
    вых. патрубкаG 1¼G 1¼
    Габариты, мм:
    длина420420
    ширина250250
    высота540540
    Масса изделия, кг1818



    Для получения консультации звоните нам 8 800 333-90-77 (звонок бесплатный).

    ГРПШ-FE10, ГРПШ-FE25 - это металлический шкаф, в котором размещено технологическое оборудование. Для удобства обслуживания в шкафу есть дверца.

    Технологическое оборудование состоит из крана на входе, регулятора давления газа, крана на выходе. Для контроля давления газа на входе устанавливается манометр с клапаном.

    Чтобы контролировать давление газа в ГРПШ-FE10, ГРПШ-FE25 на выходе устанавливается кран с ниппелем для подключения мановакуумметра.

    Газорегуляторный пункт шкафной ГРПШ-FE10, ГРПШ-FE25


    Для получения консультации звоните нам 8 800 333-90-77 (звонок бесплатный).

    Источник: http://gazovik-real.ru/products/грпшfe10_грпшfe25

    Газорегуляторный пункт для дома ГРПШ FE-10, ГРПШ FE-25 используется для редуцирования высокого и среднего давления на более низкое, поддержания давления на выходе в заданных пределах, независимо от изменений давления на входе и расхода газа, автоматической остановки подачи газа при изменениях выходного давления, и фильтрации газа от примесей.

    ГРПШ-FE-10, ГРПШ-FE-25 используются в системах газоснабжения жилых зданий, объектов промышленного и сельскохозяйственного назначения.

    Исполнение ГРПШ FE :

    • ГРПШ Fe с регуляторами ARD FE-10, FE-25 производства Беларусь ГРПШ Fe-10м
    • ГРПШ Fe-25м с регуляторами ARD FE-10, FE-25 (производства Беларусь), краны под приварку
    • ГРПШ Fe с импортными регуляторами FE 10, FE 10.1, FE 25, FE 50 (производства Pietro Fiorentini Италия

    Технические характеристики:

    Наименование параметра или размераГРПШ FE 10 (М)ГРПШ FE 25 (М)
    Регулируемая средаприродный газ ГОСТ 5542природный газ ГОСТ 5542
    Диапазон входных давлений, МПа0,05-0,60,05-0,6
    Давление газа на выходе, МПа0,002 ± 0,00020,002 ± 0,0002
    Пропускная способность при давлении на входе:
     - Р=0,05 МПа9 м323 м3
     - Р=0,6 МПа15 м338 м3
    Давление настройки запорного клапана, МПа:
    - нижний предел0,0009 - 0,0010,0009 - 0,001
    - верхний предел 0,0034 - 0,0036 0,0034 - 0,0036
    Давление настройки сбросного клапана, МПа 0,0027 - 0,0029 0,0027 - 0,0029
    Регулятор давления газа FE 10 FE 25
    Присоединительные размеры:
    - входного патрубка, дюйм 3/43/4
    - выходного патрубка, дюйм G 11/4G 11/4
    Габаритные размеры, не более:
    - длина, мм 400 400
    - ширина, мм 250 250
    - высота, мм 560 (620) 560 (620)
    Масса, кг, не более 18 18









    Купить ГРПШ FE-10, ГРПШ FE-25 узнать цену, присоеденительные размеры, характеристики, запросить схему Вы можете у наших менеджеров.

    Газмашпром производитель ГРПШ FE-10, ГРПШ FE-25

    Внимание! Завод «Газмашпром» оставляет за собой право вносить изменения в конструкцию ГРПШ FE-10, ГРПШ FE-25



    Доставка

    Компания «Газмашпром» предлагает приобрести ГРПШ FE-10, ГРПШ FE-25 предприятиям России и стран СНГ

    Доставка оборудования возможна по следующим городам России:

    Москва, Санкт-Петербург, Екатеринбург, Саратов. Амурск, Ангарск, Архангельск, Астрахань, Байкальск, Балаково, Балтийск, Барнаул, Белгород, Бийск, Брянск, Воронеж, Великий Новгород, Владивосток, Владикавказ, Владимир, Волгоград, Волгодонск, Вологда, Железногорск, Звенигород, Иваново, Ижевск, Йошкар-Ола, Казань, Калининград, Калуга, Кемерово, Киров, Кострома, Краснодар, Красноярск, Курск, Липецк, Магадан, Магнитогорск, Мичуринск, Мурманск, Муром, Набережные Челны, Нальчик, Новокузнецк, Нарьян-Мар, Новороссийск, Новосибирск, Нефтекамск, Нефтеюганск, Новочеркасск, Новый Оскол, Нижнекамск, Норильск, Нижний Новгород, Обнинск, Омск, Орёл, Оренбург, Оха, Пенза, Пермь, Петрозаводск, Петропавловск-Камчатский, Псков, Ржев, Ростов, Рязань, Самара, Саранск, Смоленск, Сочи, Сыктывкар, Таганрог, Тамбов, Тверь, Тобольск, Тольятти, Томск, Тула, Тюмень, Ульяновск, Уфа, Ханты-Мансийск, Чебоксары, Челябинск, Череповец, Элиста, Ярославль и другие города.
    ГРПШ FE-10, ГРПШ FE-25 доставляется во все города Республики Казахстан.


    Теги: грпш fe, грпш fe 10, грпш fe 25, грпш fe-10, грпш fe-25, грпш fe10, грпш fe25, грпш 10 fe, грпш 25 fe, грпш fe схема, грпш fe паспорт, купить грпш fe, ГРПШ FE-10, ГРПШ FE-25

    Источник: http://gazmashprom-s.ru/grp/grpsh-domovye/389-grpsh-fe-10-grpsh-fe-25-regulyatory-ard-fe-10-fe-25.html
    [Read more...]

    Пожарная безопасность ГРПШ

    by 3 Comments

    термобрест ооо сп

    Статьи


    ГОСТ Р 56019-2014



    ОКС 75.180.99

    Дата введения 2015-01-01

    1 РАЗРАБОТАН Открытым акционерным обществом "Газпром промгаз" (ОАО "Газпром промгаз"), открытым акционерным обществом "Газпром газораспределение" (ОАО "Газпром газораспределение")

    2 ВНЕСЕН Техническим комитетом по стандартизации ТК 23 "Техника и технологии добычи и переработки нефти и газа" ПК 4 "Газораспределение и газопотребление"

    3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 28 апреля 2014 г. N 424-ст

    4 В настоящем стандарте учтены основные нормативные положения следующих европейских региональных стандартов:

    - ЕН 12186:2000* "Системы газоснабжения. Станции, регулирующие давление газа для его передачи и распределения. Функциональные требования" (EN 12186:2000 "Gas supply systems - Gas pressure regulating stations for transmission and distribution - Functional requirements", NEQ);
    ________________
    * Доступ к международным и зарубежным документам, упомянутым здесь и далее по тексту, можно получить, перейдя по ссылке на сайт http://shop.cntd.ru. - Примечание изготовителя базы данных.


    - EH 12279:2000 "Системы газоснабжения. Установки, регулирующие давление газа на линиях обслуживания. Функциональные требования" (EN 12279:2000+А1:2005 "Gas supply systems - Gas pressure regulating installations on service lines - Functional requirements", NEQ).

    5 ВВЕДЕН ВПЕРВЫЕ


    Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (gost.ru)

    Введение


    Стандарт разработан для применения и исполнения Технического регламента [1] при проектировании, строительстве (реконструкции) и эксплуатации пунктов редуцирования газа, используемых в сетях газораспределения и газопотребления, а также осуществления оценки соответствия.

    Настоящий стандарт принят в целях:

    - обеспечения условий безопасной эксплуатации пунктов редуцирования газа;

    - защиты жизни и здоровья граждан, имущества физических и юридических лиц, государственного и муниципального имущества;

    - охраны окружающей среды, в т.ч. жизни и здоровья животных и растений;

    - обеспечения энергетической эффективности;

    - стандартизации основных принципов формирования функциональных требований к пунктам редуцирования газа при проектировании, строительстве (реконструкции) и эксплуатации сетей газораспределения и газопотребления.

    1 Область применения

    1.1 Настоящий стандарт устанавливает функциональные требования к пунктам редуцирования газа сетей газораспределения и газопотребления, транспортирующих природный газ по ГОСТ 5542 давлением:

    - до 1,2 МПа включительно - для всех потребителей;

    - до 2,5 МПа включительно - для газотурбинных и парогазовых установок.

    1.2 Настоящий стандарт содержит основные требования, предъявляемые к выбору материалов, разработке конструкции, проектированию, строительству, техническому обслуживанию и ремонту пунктов редуцирования газа.

    1.3 Требования к отдельным элементам (регуляторам, предохранительным устройствам, запорной арматуре, трубам и т.д.) и их установке содержатся в соответствующих национальных стандартах Российской Федерации.

    1.4 Настоящий стандарт не распространяется на пункты редуцирования газа:

    - введенные в эксплуатацию до вступления в действие настоящего стандарта;

    - с оборудованием, изготовленным по сертификатам и разрешениям, полученным в установленном порядке до введения в действие настоящего стандарта;

    - для которых заявление о выдаче разрешения на строительство, реконструкцию или капитальный ремонт было подано до введения в действие настоящего стандарта;

    - строительство, реконструкция и капитальный ремонт которых осуществляется в соответствии с проектной документацией, утвержденной до введения в действие настоящего стандарта.

    2 Нормативные ссылки


    В настоящем стандарте использованы нормативные ссылки на следующие стандарты:

    ГОСТ Р 15.201-2000 Система разработки и постановки продукции на производство. Продукция производственно-технического назначения. Порядок разработки и постановки продукции на производство

    ГОСТ Р ИСО 13879-2009 Перспективные производственные технологии. Содержание и порядок составления функциональных требований для предприятий нефтяной и газовой промышленности

    ГОСТ Р 52720-2007 Арматура трубопроводная. Термины и определения

    ГОСТ Р 53672-2009 Арматура трубопроводная. Общие требования безопасности

    ГОСТ Р 53865-2010 Системы газораспределительные. Термины и определения

    ГОСТ Р 54960-2012 Системы газораспределительные. Пункты газорегуляторные блочные. Пункты редуцирования газа шкафные. Общие технические требования

    ГОСТ Р 54983-2012 Системы газораспределительные. Сети газораспределения природного газа. Общие требования к эксплуатации. Эксплуатационная документация

    ГОСТ Р 55471-2013 Системы газораспределительные. Системы управления сетями газораспределения

    ГОСТ 12.1.003-83 Система стандартов безопасности труда. Шум. Общие требования безопасности

    ГОСТ 12.1.004-91 Система стандартов безопасности труда. Пожарная безопасность. Общие требования

    ГОСТ 12.1.010-76 Система стандартов безопасности труда. Взрывобезопасность. Общие требования

    ГОСТ 12.2.003-91 Система стандартов безопасности труда. Оборудование производственное. Общие требования безопасности

    ГОСТ 5542-87 Газы горючие природные для промышленного и коммунально-бытового назначения. Технические условия

    ГОСТ 12815-80 Фланцы арматуры, соединительных частей и трубопроводов на от 0,1 до 20,0 МПа (от 1 до 200 кгс/см). Типы. Присоединительные размеры и размеры уплотнительных поверхностей

    ГОСТ 15150-69 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды

    ГОСТ 18322-78 Система технического обслуживания и ремонта техники. Термины и определения

    СП 1.13130.2009 Системы противопожарной защиты. Эвакуационные пути и выходы

    СП 2.13130.2012 Системы противопожарной защиты. Обеспечение огнестойкости объектов защиты

    СП 3.13130.2009 Системы противопожарной защиты. Система оповещения и управления эвакуацией людей при пожаре. Требования пожарной безопасности

    СП 4.13130.2013 Системы противопожарной защиты. Ограничение распространения пожара на объектах защиты. Требования к объемно-планировочным и конструктивным решениям

    СП 5.13130.2009 Системы противопожарной защиты. Установки пожарной сигнализации и пожаротушения автоматические. Нормы и правила проектирования

    СП 6.13130.2009 Системы противопожарной защиты. Электрооборудование. Требования пожарной безопасности

    СП 7.13130.2013 Отопление, вентиляция и кондиционирование. Противопожарные требования

    СП 9.13130.2009 Техника пожарная. Огнетушители. Требования к эксплуатации

    СП 12.13130.2009 Определение категорий помещений, зданий и наружных установок по взрывопожарной и пожарной опасности

    СП 52.13330.2011 Естественное и искусственное освещение. Актуализированная редакция СНиП 23-05-95

    СП 56.13330.2010* Производственные здания. Актуализированная редакция СНиП 31-03-2001

    ________________
    * Вероятно, ошибка оригинала. Следует читать: СП 56.13330.2011, здесь и далее по тексту. - Примечание изготовителя базы данных.


    СП 60.13330.2010* Отопление, вентиляция и кондиционирование. Актуализированная редакция СНиП 41-01-2003

    ________________
    * Вероятно, ошибка оригинала. Следует читать: СП 60.13330.2012, здесь и далее по тексту. - Примечание изготовителя базы данных.


    СП 62.13330.2011 Газораспределительные системы. Актуализированная редакция СНиП 42-01-2002

    Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.

    3 Термины, определения и сокращения

    3.1 В настоящем стандарте применены термины по ГОСТ Р 52720 и ГОСТ Р 53865, а также следующие термины с соответствующими определениями:

    3.1.1 временное рабочее давление; , МПа: Рабочее давление, превышающее пиковый уровень, при котором система редуцирования газа может временно работать под контролем регулирующих устройств.

    3.1.2 запорный отсечной клапан: Запорный клапан, предназначенный для перекрытия потока газа в случае недопустимых или непредусмотренных технологическим процессом изменений давления.

    Примечание - В [1], сводах правил и правилах безопасности применяется термин "предохранительный запорный клапан (ПЗК)".

    3.1.3 линия редуцирования газа: Комплекс технических устройств, включающий в себя: газопровод, фильтр, запорную, редукционную, предохранительную и защитную арматуры, контрольно-измерительные приборы.

    Примечание - Фильтр, предохранительная арматура и контрольно-измерительные приборы могут устанавливаться для двух и более линий редуцирования.

    3.1.4 максимальное рабочее давление; , МПа: Максимальное давление в газопроводе, допускаемое при постоянной эксплуатации.

    3.1.5 основной регулятор давления: Регулятор давления, действующий в нормальных условиях эксплуатации.

    3.1.6

    отказ: Событие, заключающееся в нарушении работоспособного состояния объекта.

    [ГОСТ 27.002-89, статья 3.3]

    3.1.7 пиковый уровень рабочего давления, МПа: Максимально допустимое рабочее давление в выходном газопроводе, превышающее проектное давление с учетом допусков в системе редуцирования давления.

    3.1.8 предельное максимальное давление; , МПа: Максимальное давление, ограниченное системой защиты от повышенного давления, которое сеть газораспределения (газопотребления) может испытывать непродолжительное время при аварийной ситуации.

    3.1.9

    предельное состояние: Состояние объекта, при котором его дальнейшая эксплуатация недопустима или нецелесообразна, либо восстановление его работоспособного состояния невозможно или нецелесообразно.

    [ГОСТ 27.002-89, статья 2.5]

    3.1.10 предохранительный клапан: Клапан, предназначенный для автоматической защиты оборудования и газопроводов от превышения давления свыше установленного значения посредством сброса избытка газа.

    Примечание - В [1], сводах правил и правилах безопасности применяется термин "предохранительный сбросной клапан (ПСК)".

    3.1.11 проектное давление; , МПа: Давление газа после регулятора, на котором основаны проектные расчеты сети газораспределения (газопотребления).

    3.1.12 рабочая линия редуцирования: Линия редуцирования, действующая в нормальных условиях эксплуатации.

    3.1.13

    регулятор-монитор: Дополнительный (контрольный) регулятор, используемый в качестве защитного устройства.

    [ГОСТ Р 54960-2012, пункт 3.1.8]

    3.1.14 регулятор-стабилизатор: Устройство, автоматически поддерживающее рабочее давление, необходимое для оптимальной работы газоиспользующего оборудования.

    3.1.15 резервная линия редуцирования: Линия редуцирования, предназначенная для включения в работу в случае выхода из строя или отключения рабочей линии редуцирования.

    3.1.16 система редуцирования давления: Комплекс технических устройств, обеспечивающий поддержание давления в установленных пределах на выходе из пункта редуцирования газа.

    3.1.17 система защиты от повышенного давления: Система, исключающая возможность повышения давления до недопустимого значения в выходном газопроводе.

    3.1.18

    средний срок службы: Математическое ожидание срока службы.

    [ГОСТ 27.002-89, статья 6.18]

    3.1.19

    срок службы: Календарная продолжительность эксплуатации от начала эксплуатации объекта или ее возобновления после ремонта до перехода в предельное состояние.

    [ГОСТ 27.002-89, статья 4.6]

    3.1.20

    функциональные требования (functional specification): Документ, устанавливающий свойства, характеристики, условия технологического процесса, условия эксплуатации, ограничения и исключения, определяющие требования со стороны заказчика (потребителя) к производству и эксплуатации продукции, услуги или процесса.

    [ГОСТ Р ИСО 13879-2009, пункт 3.1]

    3.2 В стандарте применены следующие сокращения:

    АДС - аварийно-диспетчерская служба;

    ГРО - газораспределительная организация;

    ГРП - газорегуляторный пункт;

    ГРПБ - блочный газорегуляторный пункт;

    ГРПШ - шкафной пункт редуцирования газа;

    ГРУ - газорегуляторная установка;

    ЗОК - запорный отсечной клапан;

    КИП - контрольно-измерительные приборы;

    ПК - предохранительный клапан;

    ПРГ - пункт редуцирования газа;

    ПРГП - подземный пункт редуцирования газа;

    ТМ - телемеханика;

    ТЭС - тепловая электростанция.

    4 Обеспечение качества

    4.1 Технические устройства ПРГ должны быть сертифицированы на соответствие обязательным техническим требованиям. На сертифицированное оборудование должен наноситься знак соответствия продукции национальным или действующим в РФ межгосударственным стандартам, введенным в действие в качестве национальных стандартов.

    4.2 При выборе сертифицированной продукции и услуг предпочтение следует отдавать организациям, внедрившим систему менеджмента качества.

    4.3 Проектно-конструкторские, монтажные организации и заводы-изготовители должны предоставить гарантии на свою продукцию (услуги), обеспечивающие исправное техническое состояние и стабильность функционирования ПРГ в течение среднего срока службы.

    4.4 Проектирование, монтаж, эксплуатация и техническое обслуживание ПРГ должны проводиться лицами, имеющими соответствующее образование, подготовку и опыт работы.

    4.5 При организации работ на ПРГ следует соблюдать требования ГОСТ Р 55471.

    4.6 Состав функциональных и технических требований к продукции зарубежного производства рекомендуется определять с учетом ГОСТ Р ИСО 13879.

    5 Условия размещения

    5.1 ПРГ должен быть размещен с учетом оценки риска аварий и пожарного риска, предупредительных и защитных мер, разрабатываемых при проектировании.

    5.2 Оценка риска аварий должна включать в себя определение основных параметров:

    - вероятности возникновения взрывоопасной среды и определение ее количества;

    - вероятности появления источников воспламенения;

    - максимального давления взрыва;

    - потенциальных поражающих факторов;

    - вероятности возникновения чрезвычайных ситуаций и иных неблагоприятных воздействий на людей, имущество физических и юридических лиц и окружающую среду в период эксплуатации и ликвидации объектов.

    5.3 Оценку риска аварий допускается не проводить в случаях, если:

    - пропускная способность ПРГ не превышает 50000 м/ч;

    - соблюдены требования по размещению ПРГ, установленные [1], СП 62.13330, СП 4.13330* и настоящим стандартом.
    ________________
    * Вероятно, ошибка оригинала. Следует читать: СП 4.13130.2013, здесь и далее по тексту. - Примечание изготовителя базы данных.

    5.4 При выборе площадки для размещения ГРП, ГРПБ и ГРПШ необходимо обеспечить:

    - условия доступа для технического обслуживания и ремонта, возможность складирования материалов, применяемых в аварийных ситуациях;

    - возможность свободного подъезда служебного транспорта, в том числе специальных автомобилей АДС и пожарных автомобилей.

    5.5 Площадка для размещения ГРП, ГРПБ или ГРПШ пропускной способностью от 5000 м/ч должна быть оборудована ограждением для предотвращения несанкционированного проникновения.

    5.6 Территория ГРП с вынесенным за пределы здания и блок-контейнера техническими устройствами должна быть ограждена независимо от производительности регуляторов. Технические устройства (фильтры, узлы учета газа и т.п.), устанавливаемые вне ГРП и ГРПБ, рекомендуется размещать под навесом.

    5.7 При размещении ГРПБ, ГРПШ и ПРГП должны соблюдаться требования заводов-изготовителей на данную продукцию. Размещение ГРУ должно соответствовать условиям безопасной работы газоиспользующего оборудования.

    5.8 ПРГ допускается размещать ниже уровня земли при соблюдении в течение всего срока эксплуатации следующих условий:

    - полного заводского изготовления и расположения в контейнере шкафного типа объемом не более 5 м;

    - заполнения свободного пространства контейнера негорючим легкоудаляемым материалом, за исключением периода проведения технического обслуживания (не чаще 1 раза в год);

    - запрещения проезда транспорта или обеспечения прочности крышки контейнера, выдерживающей максимальную (полную) массу проезжающих транспортных средств;

    - предоставления доступа к оборудованию для проведения технического обслуживания и ремонта.

    Расстояния от ПРГП до зданий и сооружений должны быть равными или превышающими значения минимально-допустимых расстояний, установленных для соответствующей категории входного газопровода.

    Продувочные и импульсные газопроводы, вынесенные из контейнера ПРГП, должны быть собраны в отдельно стоящей контрольно-сбросной мачте, соответствующей требованию, установленному [1].

    5.9 Максимально допустимое входное давление газа ПРГ, в зависимости от условий размещения, должно приниматься согласно таблице 1.


    Таблица 1 - Условия размещения ПРГ в зависимости от максимального входного давления газа

    Максимальное входное давление газа, МПа, включ.

    Варианты размещения

    ГРП

    ГРПБ

    ГРУ

    ГРПШ

    ПРГП

    Отдельно стоящее здание

    Помещение, встроенное в одноэтаж-
    ные газифици-
    руемые производ-
    ственные здания и котельные (кроме помещений, располо-
    женных в подвальных и цокольных этажах) с помеще-
    ниями категорий Г и Д

    Здание, пристроен-
    ное к газифици-
    руемым производ-
    ственным зданиям, котельным и обществен-
    ным зданиям с помеще-
    ниями производ-
    ственного назначения категорий Г и Д

    На покрытиях с негорючим утеплите-
    лем газифици-
    руемых производ-
    ственных

    Вне зданий на открытых огражден-
    ных площадках промыш-
    ленных предприя-
    тий под навесом

    Отдельно стоящий

    В помещениях, где устанавли-
    вается газоисполь-
    зующее оборудо-
    вание или в смежных помещениях, соединен-
    ных с ними открытыми проемами

    Отдельно стоящий

    На наружных стенах зданий, для газифи-
    кации которых они предназ-
    начены

    На отдельно стоящих опорах, установлен-
    ных на покрытиях с негорючим утеплите-
    лем, для газоснаб-
    жения крышных котельных

    В контей-
    нерах для газифи-
    кации жилых и обществен-
    ных зданий

    В контей-
    нерах для газифи-
    кации производ-
    ственных зданий

    До 0,3

    +

    +

    +

    +

    +

    +

    +

    +

    +

    +

    +

    +

    До 0,6

    +

    +

    +

    +

    +

    +

    +

    +

    +

    +

    -

    +

    До 1,2

    +

    -

    +

    +

    +

    +

    -

    +

    -

    -

    -

    -

    До 2,5

    +

    -

    -

    +

    +

    +

    -

    +

    -

    -

    -

    -

    Примечание:

    допускается пристраивать к указанным зданиям, если использование газа такого давления необходимо по условиям технологии.


    Степень огнестойкости и класс конструктивной пожарной опасности здания (помещения, наружной стены или покрытия), при размещении ПРГ следует принимать по СП 4.13330.

    Прокладка наружных газопроводов для ПРГ, предназначенных для газоснабжения крышных котельных должна осуществляться в соответствии с СП 62.13330 и СП 4.13130.

    5.10 Максимальная пропускная способность ПРГ, в зависимости от условий размещения, должна быть не более указанной в таблице 2.


    Таблица 2 - Условия размещения ПРГ в зависимости от максимальной пропускной способности

    Наименование ПРГ, условия размещения

    Максимальная пропускная способность, м

    ГРП, ГРПБ

    Отдельно стоящий на территории поселений

    300000

    ГРП

    Встроенный в одноэтажные газифицируемые производственные здания и котельные

    50000

    ГРУ

    В соответствии с СП 62.13330

    50000

    ГРПШ

    На наружных стенах жилых, общественных (в том числе административного назначения), административных и бытовых зданий независимо от степени огнестойкости и класса конструктивной пожарной опасности

    50

    На наружных стенах жилых, общественных (в том числе административного назначения), административных и бытовых зданий 3-й степени огнестойкости не ниже класса конструктивной пожарной опасности С1

    400

    На наружных стенах котельных и производственных зданий

    15000

    Отдельно стоящий на территории поселений

    30000

    ПРГП

    На территории поселений

    1000

    В производственной зоне

    5000

    Примечание - Максимальная пропускная способность отдельно стоящих ГРП, ГРПБ и ГРПШ, размещенных вне территории поселений, не ограничена.

    6 Строительные конструкции и инженерное обеспечение

    6.1 Строительные конструкции

    6.1.1 Конструктивные решения ГРП и ГРПБ должны обеспечивать их взрыво- и пожаробезопасность, взрывоустойчивость, а также функциональность и целостность размещенных технических устройств в период среднего срока службы.

    6.1.2 Помещения линий редуцирования ГРП и ГРПБ должно отвечать требованиям СП 1.13130, СП 2.13130, СП 3.13130, СП 4.13130, СП 56.13330, СП 62.13330, СП 12.13130.

    6.1.3 Взрывоустойчивость зданий ГРП должна обеспечиваться установкой легкосбрасываемых конструкций в соответствии с [1].

    Для обеспечения взрывоустойчивости здания ГРП в качестве наружных ограждающих конструкций, в случае недостаточной площади остекления, должны использоваться легкосбрасываемые покрытия.

    Площадь легкосбрасываемого покрытия должна быть не менее 0,05 м на 1 м объема помещения линий редуцирования. Расчетная нагрузка покрытия должна составлять не более 0,7 кПа (70 кг/м).

    6.1.4 Конструкция швов сопряжения стен и перегородок, прокладки труб и электропроводки через перегородки помещений различных категорий по взрывопожарной и пожарной опасности должна обеспечивать газонепроницаемость. Применение пустотелых конструкций стен при строительстве не допускается.

    6.1.5 В зданиях ГРП без ограждения, расположенных на территории поселений, вместо окон в стенах необходимо использовать стеклоблоки с соблюдением требований взрывоустойчивости.

    6.1.6 Конструкция блок-контейнера ГРПБ и шкафа ГРПШ должны соответствовать ГОСТ Р 54960.

    6.1.7 Двери в помещении линий редуцирования должны быть искронедающими, выполнены из негорючих материалов, открываться наружу, оборудованы запирающими устройствами, а также устройствами, обеспечивающими фиксацию дверей в открытом положении. Изнутри двери должны открываться без ключа.

    6.2 Системы инженерно-технического обеспечения

    6.2.1 Помещения ПРГ должны быть оборудованы естественным и/или искусственным рабочим освещением в соответствии с СП 52.13330.

    Источник: http://docs.cntd.ru/document/471896488
    Файлы Словарь

    Требования пожарной безопасности к ГРПШ

    ГостьДата: Понедельник, 08.08.2016, 12:08 Далее >

    6. Пункты редуцирования газа

    6.1 Общие положения

    Для снижения и регулирования давления газа в газораспределительной сети предусматривают следующие ПРГ: газорегуляторные пункты (ГРП), газорегуляторные пункты блочные (ГРПБ) заводского изготовления в зданиях контейнерного типа, газорегуляторные пункты шкафные (ГРПШ) и газорегуляторные установки (ГРУ).

    6.2 Требования к ГРП и ГРПБ

    6.2.1 ГРП размещают:

    • отдельно стоящими;
    • пристроенными к газифицируемым производственным зданиям, котельным и общественным зданиям с помещениями производственного назначения;
    • встроенными в одноэтажные газифицируемые производственные здания и котельные (кроме помещений, расположенных в подвальных и цокольных этажах);
    • на покрытиях газифицируемых производственных зданий степеней огнестойкости I и II класса С0 с негорючим утеплителем.

    В ГРП следует предусматривать наличие помещений для размещения линий редуцирования, а также вспомогательных помещений для размещения отопительного оборудования, КИП, автоматики и телемеханики.

    Для отдельно стоящих ГРП и ГРПБ рекомендуется предусматривать их оборудование проветриваемым ограждением высотой 1,6 м, выполненным из негорючих материалов. При выносе из ГРП и ГРПБ части технических устройств они должны находиться в пределах ограждения конкретных ГРП и ГРПБ. Высоту ограждения в данном случае принимают не менее 2 м.

    Ограждение не должно выступать за пределы охранной зоны ГРП и ГРПБ.

    ГРПБ следует размещать отдельно стоящими.

    6.2.2 Отдельно стоящие ПРГ (кроме ГРУ) в поселениях должны располагаться на расстояниях от зданий и сооружений (за исключением сетей инженерно-технического обеспечения) не менее указанных в таблице 5, а ПРГ (в том числе встроенные и пристроенные) на территории промышленных предприятий и других предприятий производственного назначения - согласно СП 4.13130.

    Таблица 5

    Давление газа на вводе в ГРП, ГРПБ, ГРПШ, МПа Расстояния в свету от отдельно стоящих ГРП, ГРПБ и по горизонтали (в свету) от отдельно стоящих ГРПШ, м
      до зданий, и сооружений за исключением сетей инженерно- технического обеспечения до железнодорожных и трамвайных путей (ближайшего рельса) до автомобильных дорог, магистральных улиц и дорог (обочины) до воздушных линий электропередачи
    До 0,6 включ. 10 10 5 Не менее 1,5 высоты опоры
    Св. 0,6 15 15 8
    Примечания
    1 При наличии выносных технических устройств, входящих в состав ГРП, ГРПБ и ГРПШ и размещаемых в пределах их ограждений, расстояния от иных объектов следует принимать до ограждений в соответствии с настоящей таблицей.
    2 Требования настоящей таблицы распространяются также на узлы учета газа, располагающиеся в отдельно стоящих зданиях или шкафах на отдельно стоящих опорах.
    3 Расстояние от отдельно стоящего ГРПШ при давлении газа на вводе до 0,3 МПа включительно до зданий и сооружений не нормируется, но должно приниматься не менее указанного в 6.3.5.
    4 Расстояния от подземных сетей инженерно-технического обеспечения при параллельной прокладке до ГРП, ГРПБ, ГРПШ и их ограждений при наличии выносных технических устройств, входящих в состав ГРП, ГРПБ и ГРПШ и размещаемых в пределах их ограждений, следует принимать в соответствии с СП 42.13330 и СП 18.13330, а от подземных газопроводов - в соответствии с приложением В.
    5 Расстояния от надземных газопроводов до ГРП, ГРПБ и ГРПШ и их ограждений при наличии выносных технических устройств, входящих в состав ГРП, ГРПБ и ГРПШ и размещаемых в пределах их ограждений, следует принимать в соответствии с приложением Б, а для остальных надземных сетей инженерно-технического обеспечения - в соответствии с противопожарными нормами, но не менее 2 м.
    6 Прокладка сетей инженерно-технического обеспечения, в том числе газопроводов, не относящихся к ГРП, ГРПБ и ГРПШ, в пределах ограждений не допускается.
    7 Следует предусмотреть подъезд к ГРП и ГРПБ автотранспорта.
    8 Расстояние от наружных стен ГРП, ГРПБ, ГРПШ или их ограждений при наличии выносных технических устройств, входящих в состав ГРП, ГРПБ и ГРПШ и размещаемых в пределах их ограждений до стволов деревьев с диаметром кроны не более 5,0 м, следует принимать не менее 4,0 м.

    На территории поселений в стесненных условиях разрешается уменьшение на 30% расстояний от зданий и сооружений до пунктов редуцирования газа пропускной способностью до 10000 м3/ч.

    6.2.3 Отдельно стоящие здания ГРП и ГРПБ должны быть одноэтажными, бесподвальными, с совмещенной кровлей и быть степеней огнестойкости I-II и I-III соответственно и класса конструктивной пожарной опасности С0. Разрешается размещение ГРПБ в зданиях контейнерного типа (металлический каркас с негорючим утеплителем).

    6.2.4 ГРП допускается пристраивать к зданиям степеней огнестойкости I-II, класса конструктивной пожарной опасности С0 с помещениями категорий Г и Д. ГРП с входным давлением газа свыше 0,6 МПа допускается пристраивать к указанным зданиям, если использование газа такого давления необходимо по условиям технологии.

    Пристройки должны примыкать к зданиям со стороны глухой противопожарной стены, газонепроницаемой в пределах примыкания ГРП. При этом должна быть обеспечена газонедроницаемость швов примыкания.

    Расстояние от стен и покрытия пристроенных ГРП до ближайшего проема в стене должно быть не менее 3 м.

    6.2.5 Встроенные ГРП разрешается устраивать при входном давлении газа не более 0,6 МПа в зданиях степеней огнестойкости I-II, класса конструктивной пожарной опасности С0 с помещениями категорий Г и Д. Помещение встроенного ГРП должно быть оборудовано противопожарными газонепроницаемыми ограждающими конструкциями и самостоятельным выходом наружу из здания.

    6.2.6 Стены и перегородки, разделяющие помещения ГРП и ГРПБ, должны быть без проемов, противопожарными типов II и I соответственно и газонепроницаемыми. Устройство дымовых и вентиляционных каналов в разделяющих стенах, а также в стенах зданий, к которым пристраиваются ГРП (в пределах примыкания ГРП), не допускается. Полы в ГРП и ГРПБ должны быть покрыты антистатиком и искрогасящим материалом.

    Вспомогательные помещения должны иметь отдельные выходы из здания, не связанные с помещениями линий редуцирования.

    Двери ГРП и ГРПБ следует предусматривать противопожарными, искронедающими и открываемыми изнутри наружу без ключа, с фиксацией в открытом положении.

    Конструкция окон должна исключать искрообразование при их эксплуатации.

    6.2.7 Помещения ГРП и ГРПБ должны соответствовать требованиям СП 56.13330, а помещения для размещения отопительного оборудования также СНиП II-35.

    6.3 Требования к ГРПШ

    6.3.1 Оборудование ГРПШ должно размещаться в шкафу, выполненном из негорючих материалов, а для ГРПШ с обогревом - с негорючим утеплителем.

    ГРПШ размещают отдельно стоящими или на наружных стенах зданий, для газоснабжения которых они предназначены. На наружных стенах зданий размещение ГРПШ с газовым отоплением не допускается.

    Допускается размещать ГРПШ ниже уровня поверхности земли, при этом такой ГРПШ следует считать отдельно стоящим.

    Расстояния от отдельно стоящих ГРПШ до зданий и сооружений должны быть не менее указанных в таблице 5 и 6.2.2.

    6.3.2 ГРПШ с входным давлением газа до 0,3 МПа включительно устанавливают:

    • на наружных стенах жилых, общественных, в том числе административного назначения, административных и бытовых зданий независимо от степени огнестойкости и класса конструктивной пожарной опасности при расходе газа до 50 м3/ч;
    • на наружных стенах жилых, общественных, в том числе административного назначения, административных и бытовых зданий не ниже степени огнестойкости III и не ниже класса конструктивной пожарной опасности С1 при расходе газа до 400 м3/ч.

    6.3.3 ГРПШ с входным давлением газа до 0,6 МПа включительно устанавливают на наружных стенах производственных зданий, общественных и бытовых зданий производственного назначения с помещениями категорий В4, Г и Д и котельных.

    6.3.4 ГРПШ с входным давлением газа свыше 0,6 МПа на наружных стенах зданий устанавливать не допускается.

    6.3.5 При установке ГРПШ с входным давлением газа до 0,3 МПа включительно на наружных стенах зданий расстояние от стенки ГРПШ до окон, дверей и других проемов должно быть не менее 1 м, а при входном давлении газа свыше 0,3 до 0,6 МПа включительно - не менее 3 м. При размещении отдельно стоящего ГРПШ с входным давлением газа до 0,3 МПа включительно его следует размещать со смещением от проемов зданий на расстояние не менее 1 м.

    6.3.6 Допускается размещение ГРПШ на покрытиях с негорючим утеплителем газифицируемых производственных зданий степеней огнестойкости I-II, класса конструктивной пожарной опасности С0 со стороны выхода на кровлю на расстоянии не менее 5 м от выхода.

    6.4 Требования к ГРУ

    6.4.1 ГРУ допускается размещать в помещении, в котором располагается газоиспользующее оборудование, а также непосредственно у тепловых установок для подачи газа к их горелкам.

    Разрешается подача газа от одной ГРУ к тепловым агрегатам, расположенным в других зданиях на одной производственной площадке, при условии, что эти агрегаты работают в одинаковых режимах давления газа, и в помещения, в которых находятся агрегаты, обеспечен круглосуточный доступ персонала, ответственного за безопасную эксплуатацию газового оборудования.

    6.4.2 Число ГРУ, размещаемых в одном помещении, не ограничивается. При этом каждая ГРУ не должна иметь более двух линий редуцирования.

    6.4.3 ГРУ допускается устанавливать при входном давлении газа не более 0,6 МПа.

    При этом ГРУ размещают:

    • в помещениях категорий Г и Д, в которых расположено газоиспользующее оборудование, или соединенных с ними открытыми проемами смежных помещениях тех же категорий, имеющих вентиляцию в соответствии с размещенным в них производством;
    • в помещениях категорий В1-В4, если расположенное в них газоиспользующее оборудование вмонтировано в технологические агрегаты производства.

    6.4.4 Не допускается размещать ГРУ в помещениях категорий А и Б, а также в складских помещениях категорий В1-В3.

    6.5 Оборудование пунктов редуцирования газа

    6.5.1 Каждые ГРП, ГРПБ, ГРПШ и ГРУ должны быть оснащены фильтром, устройствами безопасности - предохранительным запорным клапаном (ПЗК) и (или) контрольным регулятором-монитором, регулятором давления газа, запорной арматурой, контрольными измерительными приборами (КИП) и, при необходимости, узлом учета расхода газа и предохранительным сбросным клапаном (ПСК).

    6.5.2 Число линий редуцирования в пунктах редуцирования газа определяют исходя из требуемой пропускной способности, количества и давления газа выходных газопроводов, назначения пункта редуцирования газа в сети газораспределения. В ГРПШ число рабочих линий редуцирования - не более двух.

    6.5.3 Для обеспечения непрерывности подачи газа потребителям в ГРП, ГРПБ, ГРПШ и ГРУ, пропускная способность которых обеспечивается одной линией редуцирования, может предусматриваться резервная линия редуцирования. Состав оборудования резервной линии редуцирования должен соответствовать рабочей линии.

    Должна быть предусмотрена возможность одновременной работы основной и резервной линий редуцирования. Резервная линия редуцирования может включаться в работу автоматически при неисправности основной линии.

    Допускается не предусматривать резервную линию редуцирования при подаче газа на объекты, в работе которых допускается прекращение подачи газа на период выполнения регламентных работ или подача газа потребителям осуществляется по закольцованной схеме газопроводов.

    6.5.4 Оснащение пунктов редуцирования газа обводным газопроводом (байпасом) допускается только при наличии у потребителя редукционной и защитной арматуры. В ГРПШ допускается применение съемного байпаса с редукционной и защитной арматурой.

    6.5.5 Обеспечение защиты сети газораспределения (газопотребления) и технических устройств от повышения давления газа свыше допустимых значений может достигаться применением в составе узла редуцирования следующих вариантов сочетания видов технических устройств:

    • регулирующей, защитной, предохранительной, запорной арматуры;
    • регулирующей арматуры, контрольного регулятора-монитора, защитной, предохранительной, запорной арматуры;
    • регулирующей, защитной, запорной арматуры;
    • регулирующей арматуры, регулятора-монитора, запорной арматуры.

    6.5.6 Параметры настройки редукционной, предохранительной и защитной арматуры должны обеспечивать диапазон рабочего давления перед газоиспользующим оборудованием в соответствии с проектом.

    Конструкция линии редуцирования (при наличии резервной линии или байпаса) должна обеспечивать возможность настройки параметров редукционной, предохранительной и защитной арматуры, а также проверки герметичности закрытия их затворов без отключения или изменения значения давления газа у потребителя.

    6.5.7 Система редуцирования и защитная арматура должны иметь собственные импульсные линии. Место отбора импульса должно размещаться в зоне установившегося потока газа вне пределов турбулентных воздействий.


    6.5.8 При размещении части технических устройств за пределами здания ГРП, ГРПБ должны быть обеспечены условия их эксплуатации, соответствующие указанным в паспортах предприятий-изготовителей. Технические устройства должны быть ограждены.

    6.5.9 Фильтры, устанавливаемые в ГРП, ГРПБ, ГРПШ и ГРУ, должны иметь устройства определения перепада давления в них, характеризующие степень засоренности при максимальном расходе газа.

    6.5.10 Устройства безопасности должны обеспечивать автоматическое ограничение повышения давления газа давления в газопроводе* либо прекращение его подачи соответственно при изменениях, недопустимых для безопасной работы газоиспользующего оборудования и технических устройств. Сброс газа в атмосферу допускается в исключительных случаях.
    _______________
         * Текст документа соответствует оригиналу. - Примечание изготовителя базы данных.

     6.5.11 В ГРП, ГРПБ, ГРПШ и ГРУ должна быть предусмотрена система трубопроводов для продувки газопроводов и сброса газа от ПСК, который выводится наружу в места, где должны быть обеспечены безопасные условия для его рассеивания.

    6.5.12 В ГРП, ГРПБ, ГРПШ и ГРУ должны быть установлены или включены в состав АСУ ТП РГ показывающие и регистрирующие приборы для измерения входного и выходного давления газа, а также его температуры.

    В ГРПШ могут применяться переносные приборы.

    6.5.13 Контрольно-измерительные приборы с электрическим выходным сигналом и электрооборудование, размещаемые в помещении ГРП и ГРПБ с взрывоопасными зонами, должны быть предусмотрены во взрывозащищенном исполнении.

    КИП с электрическим выходным сигналом, в нормальном исполнении должны размещаться снаружи, вне взрывоопасной зоны, в закрытом шкафу из негорючих материалов или в отдельном помещении, пристроенном к противопожарной газонепроницаемой (в пределах примыкания) стене ГРП и ГРПБ.

    Ввод импульсных газопроводов в это помещение для передачи к приборам импульсов давления газа следует осуществлять так, чтобы исключить возможность попадания газа в помещение КИП.

    6.5.14 Конструкцией ГРП, ГРПБ, ГРПШ и ГРУ должны предусматриваться устройства для обеспечения надежности электроснабжения в зависимости от категории объекта, на котором они будут установлены. Отдельно стоящие ГРП и ГРПБ должны обеспечиваться аварийным освещением от независимых источников питания.

    Помещения ГРП и ГРПБ категории А должны быть оснащены пожарной сигнализацией, аварийной вентиляцией.

    ГРП, ГРПБ и ГРПШ, представляющие опасность для непосредственного окружения при размещении их в поселениях и на территориях предприятий, следует относить к классу специальных объектов с минимально допустимым уровнем надежности защиты от прямых ударов молнии (ПУМ) 0,999.

    Электрооборудование и электроосвещение ГРП и ГРПБ должны соответствовать требованиям правил устройства электроустановок [2].

    << назад / в начало / вперед >>

    Источник: https://gazovik-gas.ru/directory/add/sp_62_13330_2011_gazoraspredelitelnye_sistemy/punkty_reducirovanija_gaza/ … [Read more...]

    ГРПШ 2а-1н

    by 0 Comments

    Фильтр-сепаратор газовый ФГС-ПР Ду 50 Ру 16

    Назначение

    Газорегуляторные пункты типа ГРП, ГРПШ, ГРПН, ГРУ применяются для редуцирования высокого и среднего давления природного газа или других неагрессивных газов на требуемое, автоматического поддержания заданного выходного давления и отключения подачи газа при аварийных повышении и понижении выходного давления от допустимых заданных значений.

    Технологическое оборудование газорегуляторных пунктов размещается в металлическом шкафу с несгораемым утеплителем (по требованию заказчика).

    По требованию заказчика каркасы шкафов также могут быть обшиты негорючими строительными трехслойными панелями типа “Венталл-С” с минеральным утеплением.

    Газорегуляторные пункты используются в системах газоснабжения общественных, коммунально-бытовых, промышленных и сельскохозяйственных предприятий.

    Условия эксплуатации газорегуляторных пунктов соответствуют климатическим исполнениям по ГОСТ 15150:

    • У1 (ХЛ1) при температуре окружающей среды от минус 40 до +60ºС (от минус 60 до +60ºС) – при изготовлении в шкафу;
    • УХЛ4 при температуре окружающей среды от 0 до +60ºС – при изготовлении на раме.

    Средний срок службы не менее 15 лет.

    Назначенный срок службы – 40 лет.

    Состав газорегуляторных пунктов

    Газорегуляторные пункты включают в себя следующее основное оборудование:

    • фильтры газовые для очистки газа от механических примесей;
    • регуляторы давления газа типа РДУ-32, РДГД, РДГ, РДБК1, РДНК, РДСК и др. регуляторы, разрешенные к применению;
    • предохранительные запорные клапаны типа КПЗ, ПКН;
    • предохранительные сбросные клапаны типа ПСК, КПС;
    • запорная арматура;
    • манометры для визуального контроля рабочего давления измеряемого газа на входе и выходе;
    • система обогрева (от газового обогревателя, от внешнего источника или от обогревателей электрических во взрывозащищенном исполнении);

    Система обогрева устанавливается по желанию заказчика.

    По требованию заказчика газорегуляторные пункты могут комплектоваться дифманометром или индикатором перепада давления для замера перепада давления на фильтре.

    По требованию заказчика газорегуляторные пункты изготавливаются:

    • с одной линией редуцирования и обводной линией (байпасом);
    • с двумя линиями редуцирования (основная и резервная);
    • с двумя линиями редуцирования с двумя выходами;
    • с двумя последовательно включенными регуляторами;

    По требованию заказчика по направлению расположения входных и выходных патрубков газорегуляторные пункты изготавливаются следующих исполнений:

    • вход-выход слева-направо;
    • вход-выход справа-налево;
    • вход-выход с одной стороны;
    • с горизонтальным или вертикальным подводом газа.

    По требованию заказчика газорегуляторные пункты комплектуются комплектом сбросных вечей.

    Внимание

    Газорегуляторные пункты могут комплектоваться системой контроля и управления, оборудованными устройствами мобильной связи на базе шкафа контроля и управления ШКУ ГРП во взрывозащищенном исполнении.

    ШКУ ГРП предназначен для непрерывного дистанционного контроля технологических параметров газорегуляторных пунктов по каналам мобильной связи.

    В зависимости от комплектации ШКУ ГРП осуществляет сбор, регистрацию и передачу электрических сигналов:

    • с датчиков давления и температуры;
    • о перепаде давления на фильтре;
    • загазованности внутри шкафа;
    • о несанкционированном вскрытии помещений и других параметров по требованию заказчика.

    По требованию заказчика газорегуляторные пункты могут комплектоваться:

    • датчиками избыточного давления для контроля входного и выходного давления;
    • датчиком перепада давления для замера перепада давления на фильтре.

    Достоинство газорегуляторных пунктов, оснащенных шкафами контроля и управления, производимых ООО Завод “Газпроммаш” в состоит в следующем:

    • комплектная поставка оборудования;
    • удобное расположение оборудования автоматизации внутри газорегуляторных пунктов, обеспечивающее хороший доступ при обслуживании;
    • высокий уровень автоматизации на базе современного промышленного контроллера;
    • дистанционный доступ к настройкам ШКУ ГРП по каналам мобильной связи;
    • возможность интегрирования в существующие АСУ ТП;
    • гибкость программного обеспечения и аппаратной конфигурации;
    • низкая себестоимость комплектующих изделий;
    • высокое качество и надежность.
    Источник: http://www.gazprommash.ru/production/catalog/grpsh/

    Газорегуляторные пункты типа ГРП, ГРПШ, ГРПН, ГРУ применяются для редуцирования высокого и среднего давления природного газа или других неагрессивных газов на требуемое, автоматического поддержания заданного выходного давления и отключения подачи газа при аварийных повышении и понижении выходного давления от допустимых заданных значений.

    Технологическое оборудование газорегуляторных пунктов размещается в металлическом шкафу с несгораемым утеплителем (по требованию заказчика).

    По требованию заказчика каркасы шкафов также могут быть обшиты негорючими строительными трехслойными панелями типа “Венталл-С” с минеральным утеплением.

    Газорегуляторные пункты используются в системах газоснабжения общественных, коммунальнобытовых, промышленных и сельскохозяйственных предприятий.

    Условия эксплуатации газорегуляторных пунктов соответствуют климатическим исполнениям по ГОСТ 15150:

    • - У1 (ХЛ1) при температуре окружающей среды от минус 40 до +60ºС (от минус 60 до +60ºС) – при изготовлении в шкафу;
    • - УХЛ4 при температуре окружающей среды от 0 до +60ºС – при изготовлении на раме.



    Средний срок службы не менее 15 лет.
    Назначенный срок службы – 40 лет.

    Технические характеристики:

    Наименование

    ГРПШ-2А-1Н

    Регулируемая среда

    Природный газ по ГОСТ 5542-87

    Регулятор давления газа

    РДНК-50/400

    Максимальное входное давление, МПа

    1,2

    Диапазон настройки выходного давления, кПа

    1,2 — 3,5

    Пропускная способность,        м³ /ч, при входном давлении, Мпа:

    РДНК-50/400

    При Рвх: 0,1 МПа

    180

    При Рвх: 0,2 МПа

    270

    При Рвх: 0,3 МПа

    360

    При Рвх: 0,4 МПа

    450

    При Рвх: 0,5 МПа

    540

    При Рвх: 0,6 МПа

    630

    Неравноммерность регулирования, %

    ±10

    Диапазон настройки давления, срабатывания отключающего устройства, кПа:

    При повышении входного давления, кПа:

    2,5 — 4,35

    При понижении входного давления, кПа:

    0,6 — 1

    Клапан предохранительный сбросной

    встроенный

    Давление начала срабатывания сбросного клапана, кПа

    0,4 — 0,7

    Температура окружающего воздуха, °С

    -40…+60

    Система обогрева

    ГАЗОВОЕ «ДА» / «НЕТ»

    Расход для системы обогрева,        м³ /ч

    0,05±15%

    Присоединительные размеры:
    входного патрубка, мм
    выходного патрубка, мм
    импульса, мм

    Ду 50 Ду 50 Ду 15

    Соединение: входного патрубка, выходного патрубка, импульса

     Сварное, по ГОСТ 16037-80

    Газорегуляторный пункт ГРПШ-2а-1Н (ГРПШ-2а-01-1Н)(габаритные и присоединительные размеры).



    купить ГРПШ-2А-1Н, схема ГРПШ-2А-1Н, характеристики ГРПШ-2А-1Н, габариты ГРПШ-2А-1Н

    1 – металлический шкаф; 2 – технологическое оборудование; 3 – обогреватель газовый (по требованию заказчика).

    ГРПШ-2а-1Н (ГРПШ-2а-01-1Н) с регулятором РДНК-50/400 (РДНК-50/1000) с одной линией редуцирования и обводной линией (байпасом) с газовым обогревом

    Схема газовая принципиальная газорегуляторного пункта ГРПШ-2а-1Н (ГРПШ-2а-01-1Н)





    1- шкаф; 2 - основная линия редуцирования; 3 – обводная линия (байпас);

    4 - фильтр газовый сетчатый ФГ-50СУ;

    5 - регуля тор давления газа РДНК-50/400 (РДНК-50/1000);

    6 - клапан предохранительно-сбросной КПС-20Н;

    7 – регулятор давления РДСГ-1-1,2; 8 – обогреватель газовый;

    9, 10 – манометр;

    11, 12 - кран шаровой КШ-50Га2 DN50; 13-17 - кран шаровой DN20;

    18, 19 – устройство запорно-сбросное под манометр DN15;

    20-26 - кран шаровой DN15;

    27 - штуцер с заглушкой.

    Источник: http://gazmashprom-s.ru/grp/grp-baypas-odna-liniya/438-grpsh-2a-1n.html

    Технические характеристики ГРПШ-2А-1Н GRPSH-2A-1N

    НаименованиеГРПШ-2А-2Н
    Регулируемая средаПриродный газ по ГОСТ 5542-87
    Регулятор давления газаРДНК-50/400
    Максимальное входное давление, МПа1,2
    Диапазон настройки выходного давления, кПа1,2 — 3,5
    Пропускная способность, м³/ч, при входном давлении, Мпа:РДНК-50/400
    При Рвх: 0,1 МПа180
    При Рвх: 0,2 МПа270
    При Рвх: 0,3 МПа360
    При Рвх: 0,4 МПа450
    При Рвх: 0,5 МПа540
    При Рвх: 0,6 МПа630
    Неравноммерность регулирования, %±10
    Диапазон настройки давления, срабатывания отключающего устройства, кПа:
    При повышении входного давления, кПа:2,5 — 4,35
    При понижении входного давления, кПа:0,6 — 1
    Клапан предохранительный сброснойвстроенный
    Давление начала срабатывания сбросного клапана, кПа0,4 — 0,7
    Температура окружающего воздуха, °С-40...+60
    Система обогреваГАЗОВОЕ «ДА» / «НЕТ»
    Расход для системы обогрева, м³/ч0,05±15%
    Присоединительные размеры: входного патрубка, мм выходного патрубка, мм импульса, мм
    Ду 50 Ду 50 Ду 15
    Соединение: входного патрубка, выходного патрубка, импульсаСварное, по ГОСТ 16037-80
    Межремонтный интервал (ТР, ТО)3
    Средний срок службы, лет15
    Назначенный срок службы, лет40
    Масса, кг150
    Источник: https://pga-gas.ru/p324976485-gazoregulyatornyj-punkt-grpsh.html

    Назначение

    Газорегуляторные пункты типа ГРП, ГРПШ, ГРПН, ГРУ применяются для редуцирования высокого и среднего давления природного газа или других неагрессивных газов на требуемое, автоматического поддержания заданного выходного давления и отключения подачи газа при аварийных повышении и понижении выходного давления от допустимых заданных значений.

    Технологическое оборудование газорегуляторных пунктов размещается в металлическом шкафу с несгораемым утеплителем (по требованию заказчика).

    По требованию заказчика каркасы шкафов также могут быть обшиты негорючими строительными трехслойными панелями типа “Венталл-С” с минеральным утеплением.

    Газорегуляторные пункты используются в системах газоснабжения общественных, коммунальнобытовых, промышленных и сельскохозяйственных предприятий.

    Условия эксплуатации газорегуляторных пунктов соответствуют климатическим исполнениям по ГОСТ 15150:

    • - У1 (ХЛ1) при температуре окружающей среды от минус 40 до +60ºС (от минус 60 до +60ºС) – при изготовлении в шкафу;
    • - УХЛ4 при температуре окружающей среды от 0 до +60ºС – при изготовлении на раме.

    Средний срок службы не менее 15 лет.

    Назначенный срок службы – 40 лет.

    Рвых: РДНК-50/400 (седло 16 мм), РДНК-50/1000 (седло 20 мм) – от 2 до 5 кПа.
    Источник: https://packo.ru/node/2118
    [Read more...]

    ГРПШ пермь

    by 0 Comments

    Напоромер НМП-100-М1-Р (0-40кПа) кл.т. 1.5

    ГК «Газовик» предлагает большой выбор газорегуляторных пунктов и установок с доставкой в Пермь. У нас можно заказать более 100 видов ГРПШ, ГРП, ГРПН, ПГБ, ГРУ в серийном и эксклюзивном исполнении. В каталоге представлены шкафные газорегуляторные пункты, газорегуляторные установки, блочные и стационарные газорегуляторные пункты с узлами и без узлов учета расхода газа. Телефон отдела продаж — 8 (800) 555-17-74.

    Специалисты ГК «Газовик» имеют большой опыт комплектации объектов, могут оказать квалифицированную помощь при подборе газорегуляторного пункта, а также организовать оперативные и бесперебойные поставки ГРПШ в Пермь и любой другой населенный пункт региона. Есть вопросы? Звоните 8 (800) 555-17-74, обязательно подскажем и поможем.

    Приглашаем к сотрудничеству дилеров, компании по продаже газового и газоиспользующего оборудования, сервисные и монтажные организации в Перми. Мы готовы предложить адекватные условия и цены, бонусы и скидки от объема. Нам доверяют тысячи клиентов из России и зарубежья!

    ГК «Газовик» работает напрямую с большинством отечественных и зарубежных производителей газового оборудования. Мы имеем многолетний опыт сотрудничества с ОАО «Газаппарат», ООО «Радон и К», ГК «Сигнал», ТД «Санар», ОАО «ГИПРОНИИГАЗ», ООО «ЭЛЬСТЕР Газэлектроника», СП «Термобрест», РУП «Белгазтехника», ООО «Метэко Премагаз», ОАО «Камбарский завод газового оборудования», «НПДО „ФАРМЭК“», ООО «КИП и Автоматика», ФГУП «НПП „Алмаз“», ООО «Центр Инновационных Технологий», ООО «НПФ „МИКРОРЭАЛ-Маханов“», ПКФ «ЭКС-ФОРМА», ООО «Армгаз-НТ», ООО Фирма «Газприборавтоматика», ООО «ТД Строммаш», ОАО НПФ «Логика», ЗАО «Теплоком», ОАО «Теплоприбор», ООО НПП «Ирвис», ЗАО НПО «Амакс», ЗАО «Спецавтоматика», ООО «Завод Газпроммаш» и другими производителями и поставщиками.

    Источник: http://gazovik-sbyt.ru/geografiya-postavok/gazoregulyatornye-punkty/grpsh-v-permi/

    Грпш в Перми

    Пункты газорегуляторные шкафные ГРПШ-15-2В-У1 с основной и резервной линиями редуцирования редуцируют входное высокое давление газа на среднее и низкое в диапазоне 1,5-600 кПа. В случае выхода из строя оборудования на одной линии редуцирования в работу ...
    158 100 руб. / штука
    Коммунально-бытовой ГРПШ-6 относится к группе домовых газорегуляторных пунктов. Газорегуляторные пункты оснащаются регулятором давления газа со встроенными запорным и сбросным клапанами. По желанию заказчика предусмотрена возможность установки манометров ...
    4 800 руб. / штука
    Коммунально-бытовой ГРПШ-10 является домовым газорегуляторным пунктом. Газорегуляторные пункты этого типа оснащаются регулятором давления газа со встроенными запорным и сбросным клапанами. По желанию заказчика предусмотрена возможность установки манометров ...
    Источник: http://perm.promportal.su/tags/112582/grpsh/

    Функция ГРПШ

    ГРПШ, редуцируя давление, автоматически поддерживают требуемое исходящее давление и блокируют газ при изменении параметра от нормы. Технологическое оборудование шкафных газорегуляторных пунктов устанавливается в шкафу из листогибочного металла, который непосредственно защищает внутреннее содержимое от попадания сторонних лиц, воздействия окружающей среды. По заказу потребителя шкаф дополнительно утепляется, обшивается трехслойными огнестойкими строительными панелями с минеральным утеплением разновидности «Венталл-С».

    Эксплуатация пунктов ГРПШ соответствует климатическим требованиям согласно ГОСТу 15150:

    • вид У1 (ХЛ1) при внешнем температурном режиме от –40°С до +60°С (от –60°С до +60°С) — изготовление в шкафу;
    • вид УХЛ4 при внешнем температурном режиме от 0 до +60°С — изготовление на раме.

    Средний срок службы техники составляет до 15 лет. Срок использования 40 лет.

    Модификации ГРПШ

    Шкафы ГРПШ классифицируются по количеству выходов и линий редуцирования. ООО «Камский завод газового оборудования» производит модели входных давлений от 0,6 до 1,2 МПа с пропускной способностью до 30000 м³/ч и поставляет конструктивные исполнения газорегуляторных пунктов:

    • 1 линия редуцирования и 1 обводная (байпас);
    • 1 основная линия редуцирования и резервные;
    • 2 линии редуцирования на среднее и низкое давление на выход и обводными (байпасами);
    • 2 линии редуцирования на среднее и низкое давление на выход и резервными;
    • комплектация счетчиками расхода газа или без узла учета;
    • с электрическим или газовым обогревом (газовые станции с газовым обогревом ГСГО) и без обогрева шкафа;
    • в шкафу или на раме в помещении.

    Выгодное приобретение

    При проектировании установки ГРПШ все технологические характеристики изделия и стоимость ГРПШ обсуждаются при заказе. Помимо редуцирующих приборов и запорного оснащения, конструкция может предусматривать наличие клапанов безопасности и фильтров с требуемым уровнем фильтрации от механических мелких предметов до 50, 80 или 120 мкм размеров.

    По вашим требованиям к уровню автоматизации техники ГРПШ дополняется системами безопасности, комплексами дистанционного контроля параметров техпроцесса. При установке на открытой местности для корректного функционирования техники шкаф оборудуется обогревом с регулированием температуры: электрически шкаф обогревается конвекторами изнутри; для газового обогрева используется инфракрасная горелка.

    При производстве газорегуляторных пунктов используется метод ручной дуговой сварки, аттестованный Национальным Агентством Контроля Сварки. Купить ГРПШ производства завода ООО «КЗГО» — значит использовать конструкции высокого качества и надежности, производимые как по типовым схемам, так и по индивидуальному заданию.

    Чтобы грамотно подобрать пункт газорегуляторный ГРПШ в Перми и ускорить процесс изготовления, первым шагом следует заполнить опросный лис. После его обработки специалисты подберут модель, рассчитают сроки изготовления, доставки, запуска и цену на ГРПШ, и свяжутся с вами в кратчайшие сроки.

    ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

    Пункты газорегуляторные шкафные ГРПШТип установленного регулятораДавление газа на входе, Рвх, МПаДиапазон настройки выходного давления, Рвых, кПаПропускная способность (для газа плотностью ρ=0,73 кг/м³), м³/чМасса, кг
    ГРПШ-400
    (ГРПШ-04-2У1)
    РДНК-4000,62-5250

    90

    (200)

    ГРПШ-400-01

    (ГРПШ-05-2У1)

    РДНК-400М0,62-550090

    (200)

    ГРПШ-07-У1

    (ГРПШ-07-2У1)

    РДНК-10000,62-5800

    90

    (1300)

    ГРПШ-01-У1

    (ГРПШ-02-2У1)

    РДНК-У1,22-5900

    90

    (200)

    ГРПШ-03М-У1

    (ГРПШ-03М-2У1)

    РДСК-50М1,210-100900

    90

    (200)

    ГРПШ-03БМ-У1

    (ГРПШ-03БМ-2У1)

    РДСК-50БМ1,2270-300  1100

    90

    (200)

    ГРПШ-13-1Н(В)-У1

    (ГРПШ-13-2Н(В)-У1)

    РДГ-50Н(В)1,2

    1,5-60

    (60-600)

    6200

    180

    (270)

    ГРПШ-15-1Н(В)-У1

    (ГРПШ-15-2Н(В)-У1)

    РДГ-80Н(В)1,2

    1,5-60

    (60-600)

    13000

    250

    (400)

    ГРПШ-16-1Н(В)-У1

    (ГРПШ-16-2Н(В)-У1)

    РДГ-150Н(В)1,2

    1,5-60

    (60-600)

    29000

    400

    (650)

    УГРШ-50Н(В)

    (УГРШ-50Н(В)-2)

    РДП-50Н(В)1,2

    1,5-60

    (60-600)

    5000

    180

    (270)

    УГРШ-100Н(В)

    (УГРШ-100Н(В)-2)

    РДП-100Н(В)1,2

    1,5-60

    (60-600)

    30000

    280

    (430)

    ГРПН-300

    (ГРПН-300)

    РДУ-321,21,2-5300

    90

    (200)

    ГСГО (-00-13)

    (ГСГО-МВ (-00-06))

    РДБК1-501,21,5-6005200

    180

    (270)

    ГСГО-100/1(-00-06)

    (ГСГО-100 (-00-06))

    РДБК1-1001,21,5-60019000

    280

    (430)

    Источник: http://www.kamzgo.ru/gazoregulyatornye-punkty-shkafnogo-tipa-grpsh-grpn-ugrsh-gsgo-sha

    Функция ГРПШ

    ГРПШ, редуцируя давление, автоматически поддерживают требуемое исходящее давление и блокируют газ при изменении параметра от нормы. Технологическое оборудование шкафных газорегуляторных пунктов устанавливается в шкафу из листогибочного металла, который непосредственно защищает внутреннее содержимое от попадания сторонних лиц, воздействия окружающей среды. По заказу потребителя шкаф дополнительно утепляется, обшивается трехслойными огнестойкими строительными панелями с минеральным утеплением разновидности «Венталл-С».

    Эксплуатация пунктов ГРПШ соответствует климатическим требованиям согласно ГОСТу 15150:

    • вид У1 (ХЛ1) при внешнем температурном режиме от –40°С до +60°С (от –60°С до +60°С) — изготовление в шкафу;
    • вид УХЛ4 при внешнем температурном режиме от 0 до +60°С — изготовление на раме.

    Средний срок службы техники составляет до 15 лет. Срок использования 40 лет.

    Модификации ГРПШ

    Шкафы ГРПШ классифицируются по количеству выходов и линий редуцирования. ООО «Камский завод газового оборудования» производит модели входных давлений от 0,6 до 1,2 МПа с пропускной способностью до 30000 м³/ч и поставляет конструктивные исполнения газорегуляторных пунктов:

    • 1 линия редуцирования и 1 обводная (байпас);
    • 1 основная линия редуцирования и резервные;
    • 2 линии редуцирования на среднее и низкое давление на выход и обводными (байпасами);
    • 2 линии редуцирования на среднее и низкое давление на выход и резервными;
    • комплектация счетчиками расхода газа или без узла учета;
    • с электрическим или газовым обогревом (газовые станции с газовым обогревом ГСГО) и без обогрева шкафа;
    • в шкафу или на раме в помещении.

    Выгодное приобретение

    При проектировании установки ГРПШ все технологические характеристики изделия и стоимость ГРПШ обсуждаются при заказе. Помимо редуцирующих приборов и запорного оснащения, конструкция может предусматривать наличие клапанов безопасности и фильтров с требуемым уровнем фильтрации от механических мелких предметов до 50, 80 или 120 мкм размеров.

    По вашим требованиям к уровню автоматизации техники ГРПШ дополняется системами безопасности, комплексами дистанционного контроля параметров техпроцесса. При установке на открытой местности для корректного функционирования техники шкаф оборудуется обогревом с регулированием температуры: электрически шкаф обогревается конвекторами изнутри; для газового обогрева используется инфракрасная горелка.

    При производстве газорегуляторных пунктов используется метод ручной дуговой сварки, аттестованный Национальным Агентством Контроля Сварки. Купить ГРПШ производства завода ООО «КЗГО» — значит использовать конструкции высокого качества и надежности, производимые как по типовым схемам, так и по индивидуальному заданию.

    Чтобы грамотно подобрать пункт газорегуляторный ГРПШ в Перми и ускорить процесс изготовления, первым шагом следует заполнить опросный лис. После его обработки специалисты подберут модель, рассчитают сроки изготовления, доставки, запуска и цену на ГРПШ, и свяжутся с вами в кратчайшие сроки.

    ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

    Пункты газорегуляторные шкафные ГРПШТип установленного регулятораДавление газа на входе, Рвх, МПаДиапазон настройки выходного давления, Рвых, кПаПропускная способность (для газа плотностью ρ=0,73 кг/м³), м³/чМасса, кг
    ГРПШ-400
    (ГРПШ-04-2У1)
    РДНК-4000,62-5250

    90

    (200)

    ГРПШ-400-01

    (ГРПШ-05-2У1)

    РДНК-400М0,62-550090

    (200)

    ГРПШ-07-У1

    (ГРПШ-07-2У1)

    РДНК-10000,62-5800

    90

    (1300)

    ГРПШ-01-У1

    (ГРПШ-02-2У1)

    РДНК-У1,22-5900

    90

    (200)

    ГРПШ-03М-У1

    (ГРПШ-03М-2У1)

    РДСК-50М1,210-100900

    90

    (200)

    ГРПШ-03БМ-У1

    (ГРПШ-03БМ-2У1)

    РДСК-50БМ1,2270-300  1100

    90

    (200)

    ГРПШ-13-1Н(В)-У1

    (ГРПШ-13-2Н(В)-У1)

    РДГ-50Н(В)1,2

    1,5-60

    (60-600)

    6200

    180

    (270)

    ГРПШ-15-1Н(В)-У1

    (ГРПШ-15-2Н(В)-У1)

    РДГ-80Н(В)1,2

    1,5-60

    (60-600)

    13000

    250

    (400)

    ГРПШ-16-1Н(В)-У1

    (ГРПШ-16-2Н(В)-У1)

    РДГ-150Н(В)1,2

    1,5-60

    (60-600)

    29000

    400

    (650)

    УГРШ-50Н(В)

    (УГРШ-50Н(В)-2)

    РДП-50Н(В)1,2

    1,5-60

    (60-600)

    5000

    180

    (270)

    УГРШ-100Н(В)

    (УГРШ-100Н(В)-2)

    РДП-100Н(В)1,2

    1,5-60

    (60-600)

    30000

    280

    (430)

    ГРПН-300

    (ГРПН-300)

    РДУ-321,21,2-5300

    90

    (200)

    ГСГО (-00-13)

    (ГСГО-МВ (-00-06))

    РДБК1-501,21,5-6005200

    180

    (270)

    ГСГО-100/1(-00-06)

    (ГСГО-100 (-00-06))

    РДБК1-1001,21,5-60019000

    280

    (430)

    Источник: http://www.kamzgo.ru/gazoregulyatornye-punkty-shkafnogo-tipa-grpsh-grpn-ugrsh-gsgo-sha

    ГК «Газовик» предлагает большой выбор газорегуляторных пунктов и установок с доставкой в Пермь. У нас можно заказать более 100 видов ГРПШ, ГРП, ГРПН, ПГБ, ГРУ в серийном и эксклюзивном исполнении. В каталоге представлены шкафные газорегуляторные пункты, газорегуляторные установки, блочные и стационарные газорегуляторные пункты с узлами и без узлов учета расхода газа. Телефон отдела продаж — 8 (800) 555-17-74.

    Специалисты ГК «Газовик» имеют большой опыт комплектации объектов, могут оказать квалифицированную помощь при подборе газорегуляторного пункта, а также организовать оперативные и бесперебойные поставки ГРПШ в Пермь и любой другой населенный пункт региона. Есть вопросы? Звоните 8 (800) 555-17-74, обязательно подскажем и поможем.

    Приглашаем к сотрудничеству дилеров, компании по продаже газового и газоиспользующего оборудования, сервисные и монтажные организации в Перми. Мы готовы предложить адекватные условия и цены, бонусы и скидки от объема. Нам доверяют тысячи клиентов из России и зарубежья!

    ГК «Газовик» работает напрямую с большинством отечественных и зарубежных производителей газового оборудования. Мы имеем многолетний опыт сотрудничества с ОАО «Газаппарат», ООО «Радон и К», ГК «Сигнал», ТД «Санар», ОАО «ГИПРОНИИГАЗ», ООО «ЭЛЬСТЕР Газэлектроника», СП «Термобрест», РУП «Белгазтехника», ООО «Метэко Премагаз», ОАО «Камбарский завод газового оборудования», «НПДО „ФАРМЭК“», ООО «КИП и Автоматика», ФГУП «НПП „Алмаз“», ООО «Центр Инновационных Технологий», ООО «НПФ „МИКРОРЭАЛ-Маханов“», ПКФ «ЭКС-ФОРМА», ООО «Армгаз-НТ», ООО Фирма «Газприборавтоматика», ООО «ТД Строммаш», ОАО НПФ «Логика», ЗАО «Теплоком», ОАО «Теплоприбор», ООО НПП «Ирвис», ЗАО НПО «Амакс», ЗАО «Спецавтоматика», ООО «Завод Газпроммаш» и другими производителями и поставщиками.

    Источник: http://gazovik-sbyt.ru/geografiya-postavok/gazoregulyatornye-punkty/grpsh-v-permi/

    Грпш в Перми

    Пункты газорегуляторные шкафные ГРПШ-15-2В-У1 с основной и резервной линиями редуцирования редуцируют входное высокое давление газа на среднее и низкое в диапазоне 1,5-600 кПа. В случае выхода из строя оборудования на одной линии редуцирования в работу ...
    158 100 руб. / штука
    Коммунально-бытовой ГРПШ-6 относится к группе домовых газорегуляторных пунктов. Газорегуляторные пункты оснащаются регулятором давления газа со встроенными запорным и сбросным клапанами. По желанию заказчика предусмотрена возможность установки манометров ...
    4 800 руб. / штука
    Коммунально-бытовой ГРПШ-10 является домовым газорегуляторным пунктом. Газорегуляторные пункты этого типа оснащаются регулятором давления газа со встроенными запорным и сбросным клапанами. По желанию заказчика предусмотрена возможность установки манометров ...
    Источник: http://perm.promportal.su/tags/112582/grpsh/
    [Read more...]

    ГРПШ rf25

    by 5 Comments

    Фильтр газовый ФГ-ПР Ду 250 Ру 120

    Доставка

    Компания «Газмашпром» предлагает приобрести - ГРПШ-RF25 заводам и предприятиям России и стран СНГ. На сайте можно оформить заявку, воспользовавшись формой обратной связи, или позвонив нам по телефонам. При формировании заказа по телефону, вы сможете не только уточнить цену, но и получить консультации по техническим характеристикам приборов. Доставка оборудования возможна по следующим городам России: Москва, Санкт-Петербург, Екатеринбург, Саратов. Амурск, Ангарск, Архангельск, Астрахань, Байкальск, Балаково, Балтийск, Барнаул, Белгород, Бийск, Брянск, Воронеж, Великий Новгород, Владивосток, Владикавказ, Владимир, Волгоград, Волгодонск, Вологда, Железногорск, Звенигород, Иваново, Ижевск, Йошкар-Ола, Казань, Калининград, Калуга, Кемерово, Киров, Кострома, Краснодар, Красноярск, Курск, Липецк, Магадан, Магнитогорск, Мичуринск, Мурманск, Муром, Набережные Челны, Нальчик, Новокузнецк, Нарьян-Мар, Новороссийск, Новосибирск, Нефтекамск, Нефтеюганск, Новочеркасск, Новый Оскол, Нижнекамск, Норильск, Нижний Новгород, Обнинск, Омск, Орёл, Оренбург, Оха, Пенза, Пермь, Петрозаводск, Петропавловск-Камчатский, Псков, Ржев, Ростов, Рязань, Самара, Саранск, Смоленск, Сочи, Сыктывкар, Таганрог, Тамбов, Тверь, Тобольск, Тольятти, Томск, Тула, Тюмень, Ульяновск, Уфа, Ханты-Мансийск, Чебоксары, Челябинск, Череповец, Элиста, Ярославль и другие города. ООО "Газмашпром" - ГРПШ-RF25 доставляется во все города Республики Казахстан, Белоруссии и других стран СНГ

    Для подбора и заказа оборудования, запроса разрешительных документов (сертификат качества, разрешение на применение, паспорт изделия, сертификат Газсерт, уточнения характеристик, уточнения сроков производства, запроса габаритной, функциональной схемы, паспорта на ГРПШ-RF25 - обращаться в отдел подбора оборудования

    Источник: https://gasmashprom.ru/grp-domovye/31-grpsh-rf25.html

    Доставка

    Завод «ПКФ САРГАЗТЕХ» предлагает приобрести - ГРПШ-RF25 заводам и предприятиям России и стран СНГ. На сайте можно оформить заявку, воспользовавшись формой обратной связи, или позвонив нам по телефонам. При формировании заказа по телефону, вы сможете не только уточнить цену, но и получить консультации по техническим характеристикам приборов. Доставка оборудования возможна по следующим городам России: Москва, Санкт-Петербург, Екатеринбург, Саратов. Амурск, Ангарск, Архангельск, Астрахань, Байкальск, Балаково, Балтийск, Барнаул, Белгород, Бийск, Брянск, Воронеж, Великий Новгород, Владивосток, Владикавказ, Владимир, Волгоград, Волгодонск, Вологда, Железногорск, Звенигород, Иваново, Ижевск, Йошкар-Ола, Казань, Калининград, Калуга, Кемерово, Киров, Кострома, Краснодар, Красноярск, Курск, Липецк, Магадан, Магнитогорск, Мичуринск, Мурманск, Муром, Набережные Челны, Нальчик, Новокузнецк, Нарьян-Мар, Новороссийск, Новосибирск, Нефтекамск, Нефтеюганск, Новочеркасск, Новый Оскол, Нижнекамск, Норильск, Нижний Новгород, Обнинск, Омск, Орёл, Оренбург, Оха, Пенза, Пермь, Петрозаводск, Петропавловск-Камчатский, Псков, Ржев, Ростов, Рязань, Самара, Саранск, Смоленск, Сочи, Сыктывкар, Таганрог, Тамбов, Тверь, Тобольск, Тольятти, Томск, Тула, Тюмень, Ульяновск, Уфа, Ханты-Мансийск, Чебоксары, Челябинск, Череповец, Элиста, Ярославль, Крым, Севастополь, Алупка, Алушта, Армянск, Симферополь, Старый Крым, Ялта, Белогорск, Джанкой, Бахчисарай, Евпатория, Керчь, Инкерман, Саки, Судак, Феодосия, Щелкино, Красноперекопск и другие города. ООО "ПКФ САРГАЗТЕХ" - ГРПШ-RF25  доставляется во все города Республики Казахстан, Белоруссии и других стран СНГ

    Для подбора и заказа оборудования, запроса разрешительных документов (сертификат качества, разрешение на применение, паспорт изделия, сертификат Газсерт, уточнения характеристик, уточнения сроков производства, запроса габаритной, функциональной схемы, паспорта на ГРПШ-RF25 - обращаться в отдел подбора оборудования

    Источник: https://sargasteh.ru/11-grpsh-rf25.html

    Газорегуляторный пункт шкафной ГРПШ-RF25 с регулятором RF-25 — это металлический шкаф, с закрепленной в нем запорно-регулирующей аппаратурой. Газорегуляторые пункты коммунально-бытового назначения используются для редуцирования среднего и высокого давления природного газа на низкое и автоматического поддержания его с заданной точностью независимо от изменений входного давления и расхода, автоматического отключения подачи газа при аварийном повышении или понижении выходного давления сверх допустимых заданных значений. ГРПШ-RF25 применяется для газоснабжения населенных пунктов и отдельно стоящих объектов. Пункт газорегуляторный шкафной ГРПШ-RF25 производства Завода ПромГазАрм изготовлен в соответствии с ТУ-4859-001-13758081-2013, имеет действующий сертификат ГОСТ-Р №0839134 и декларацию №TC RU Д-RU.АЛ16.В.25408

    Преимущества ГРПШ-RF25:

    -высокая пропускная способость;

    -высокая степень безопасности газоснабжения за счет надежности ПЗК с повышенными метрологическими характеристиками;

    -небольшие габаритные размеры.

    Технические характеристики ГРПШ-RF25

    Параметр

    ГРПШ-RF25

    Регулируемая среда

    природный газ по ГОСТ 5542

    Диапазон входных давлений, МПа

    0,05–0,6

    Давление газа на выходе, МПа

    0,002±0,0002

    Пропускная способность,       м³ /ч, при давлении на входе:

    0,05 МПа

    23

    0,6 МПа

    38

    Давление настройки запорного клапана, МПа:

    нижний предел

    0,0009–0,001

    верхний предел

    0,0034–0,0036

    Давление настройки сбросного клапана, МПа

    0,0027–0,0029

    Регулятор давления газа

    RF25

    Присоединительные размеры, дюйм:

    входного патрубка

    G ¾

    выходного патрубка

    G 1¼

    Габаритные размеры, мм:

    длина

    420

    ширина

    250

    высота

    540

    Масса, кг

    18

    Источник: http://promgazarm.su/product_info.php?products_id=222

    Газорегуляторные пункты шкафные ГРПШ-10, ГРПШ-25 с одной линией редуцирования

    Запросить цену

    Газорегуляторные пункты ГРПШ-10, ГРПШ-25 с одной линией редуцирования представляют собой металлический шкаф с дверцей, в котором расположено технологическое оборудование. Для контроля давления газа на входе предусмотрен манометр с клапаном.




    В этом разделе также представлены:

    Предприятия-изготовители: ОАО «Газаппарат»,ООО ПКФ «Экс-Форма»

    Технические характеристики

    Наименование параметраГРПШ-10ГРПШ-25

    Рабочая среда

    природный газ по ГОСТ 5542-87

    Диапазон входных давлений, МПа

    0,01–0,6

    Давление газа на выходе, МПа

    0,002

    Пропускная способность, м3

    1025

    Регулятор давления газа

    RF10RF25

    Присоединительные размеры, дюйм:



    входного патрубка

    G ¾

    выходного патрубка

    G 1¼

    Габаритные размеры, мм:



    длина

    400

    ширина

    250

    высота

    535

    Масса, кг

    18
    Источник: https://gazovik-gaz.ru/oborudovanie/gazoregulyatornyie-punktyi-i-ustanovki/s-odnoj-liniej-reduczirovaniya-domovyie/grpsh-10-grpsh-25.html

    Пункт газораспределительный шкафной ГРПШ-RF25/2 без г/о



    * цена действует только при заказе в интернет-магазине

    Пункт газораспределительный шкафной ГРПШ-RF25/2 без г/о с 2-мя регуляторами давления RF25, представляет собой сварную конструкцию, обшитую стальными листами, в которой расположено газовое оборудование. ГРПШ-RF25/2 имеет 2 линии редуцирования, основную и резервную. При выходе из строя рабочего регулятора газоснабжение не прерывается, а осуществляется через резервную линию. Газ по входному трубопроводу через входной кран поступает к регулятору давления газа, который снижает давление газа до установленного значения и поддерживает его на заданном уровне. После редуцирования газ через выходной кран поступает потребителю. При повышении выходного давления выше допустимого значения открывается сбросной клапан и происходит сброс газа в атмосферу. При дальнейшем повышении или понижении контролируемого давления газа сверх допустимых пределов, срабатывает предохранительный запорный клапан, перекрывая подачу газа. Используется для бытового газоснабжения индивидуальных потребителей.

    Основные технические характеристики ГРПШ-RF25/2:
    - регулируемая среда: природный газ по ГОСТ 5542-87;
    - рабочее давление на входе:0,01- 0,6 МПа;
    - номинальное выходное давление: 2,0 КПа;
    - максимальная пропускная способность: 23 м³/час (при входном давлении -0,6 МПа);
    - давление срабатывания сбросного клапана: 3,0-3,4 КПа;
    - давление срабатывания запорного клапана при аварийном повышении выходного давления:3,5-3,75 КПа;
    - габаритные размеры: 500х270х600 мм;
    - масса, не более: 20 кг;
    - средний срок службы: 15 лет.

    Присоединительные размеры ГРПШ-RF25/2:
    - входного патрубка: DN20;
    - выходного патрубка: DN32.

    Дополнительные материалы для загрузки:




    Ваш заказ

    Ваша корзина пуста.
    26 ГОДА БЕЗУПРЕЧНОЙ РАБОТЫ НА РЫНКЕ
    г. Ростов-на-Дону,
    ул. Шеболдаева 4/4.
    Тел: (863) 230-18-03, 234-77-57
    Все контакты
    Источник: http://asia-don.ru/punkti-gazoraspredelitelnie-shkafnie/punkt-gazoraspredelitelniie-shkafnoie-grpsh-rf25/2-bez-g/o.html

    Производитель: ООО ПКФ "Экс-Форма"
    Модель: ГРПШ-25(М)
    Наличие: В наличии
    Цена: По запросу

    ГРПШ-25 и ГРПШ-25М используется для подачи газа конечному потребителю под низким давлением и расходом газа до 25 м3/ч. Состоит из металлического шкафчика с дверцами, внутри которого смонтировано газовое оборудование. Крепится к стене или на опору. Состоит из регулятора давления газа, шаровых кранов на входе и на выходе, контрольных манометров. Давление газа на входе от 0.01 до 0.6 МПа, расход газа 25 м3

    Смотрите также: ГРПШ-10, ГРПШ-10М





    Наименование параметра


    ГРПШ-25, ГРПШ-25М

    Регулятор давления газа

    EKB-25 FE-25 RF-25

    Диапазон входных давлений, МПа:

    0,03–0,6 0,05–0,6 0,01–0,6

    Выходное давление, кПа:

    2 0,2-2 0,2-2
    Пропускная способность, м³/ч
    при входном давлении:

    0,05 МПа

    25 25 25

    0,6 МПа

    25

    Диапазон настройки  срабатывания запорного клапана:

    при повышении
    выходного давления, кПа:
    4,9±0,3 3,4-3,6  3,5-3,75
    при понижении
    выходного давления, кПа:
    0,8±0,2 0,9-1 1-1,6
    Давление начала срабатывания
    сбросного клапана, кПа:
    3,3±0,3  2,7-2,9  3-3,4

    Присоединительные размеры: Ду, мм


    входного патрубка

    20

    выходного патрубка

    32

    Тип соединения:


    входного патрубка

    Под приварку

    выходного патрубка

    Резьбовое

    Габаритные размеры, мм:


    длина

    400

    ширина

    250

    высота

    535

    Масса, кг
    .......................................................
    18


    Газовая схема ГРПШ-25



    1, 4, 6, 7 - краны шаровые, 3 - регулятор давления газа, 5 - манометр.

    Габаритная схема ГРПШ-25





    Газовая схема ГРПШ-25М



    1, 4, 7 - краны шаровые, 2 - фильтр газа, 3 - регулятор давления газа, 5 - манометр, 6 - клапан для манометра.

    Габаритная схема ГРПШ-25М





    Схема ГРПШ-25 с обогревом



    1, 4, 6, 7 - краны шаровые, 3 - регулятор давления газа, 5 - манометр, 30 - обогреватель электрический взрывозащищенный.

    Схема ГРПШ-25 с счетчиком газа





    * Возможно изготовление схем любой сложности по индивидуальному заказу. Все схемы разрабатываются бесплатно и в короткий срок.


    Устройство и принцип работы ГРПШ-25(М)



    ГРПШ-25, а также его модификация по московским требованиям ГРПШ-25М с фильтром газа, в соответствии с представленными схемами состоят из металлического шкафа, в котором размещено технологическое оборудование. Для удобства обслуживания в шкафу имеется дверка, которая закрывается на ключ.

    Технологическое оборудование в соответствии с типовой схемой состоит из крана шарового ДУ-20 на входе, регулятора давления газа (EKB-25, FE-25, RF-25), крана шарового ДУ-32 на выходе. Для контроля давления на входе предусмотрен манометр с краном ДУ-15. Для контроля давления газа на выходе предусмотрен кран шаровой ДУ-15 с ниппелем для подсоединения мановакуумметра.

    Для северного исполнения предлагается взрывозащищенный электрообогрев и корундовая обработка корпуса шкафа для дополнительной теплоизоляции.

    ГРПШ-25 работает следующим образом:

    Газ по входному трубопроводу поступает через кран входного трубопровода к регулятору, где давление понижается до заданного, затем газ поступает к потребителю. Для замера входного и выходного давления установлены манометры. Регулятор имеет встроенный сбросной клапан, который срабатывает при незначительных скачках давления. В случае резкого скачка давления газа на входе автоматически сработает встроенный в регулятор запорный клапан. Повторный запуск регулятора осуществляется вручную специалистами газовой компании либо в соответствии с паспортом.

    ГРПШ-25 изготавливаются двух видов - с креплением к стене или с креплением к отдельностоящей опоре. В моделях с узлом учета внутри шкафа установлен счетчик.

    Срок службы ГРПШ-25 составляет 35 лет, гарантия - 12 месяцев. Регулятор давления газа ремонту не подлежит и в случае поломки заменяется на новый. Регуляторы RF-25, FE-25 и EKB-25 полностью взаимозаменяемы.

    Комплектность поставки ГРПШ-25



    Обозначение документаНаименованиеКол-воПримечание
    ГРПШ-25.00.00.00 Р Пункт газорегуляторный шкафной ГРПШ 1 шт.
    ГРПШ-25.00.00 РЭ Пункты газорегуляторные шкафные ГРПШ-25.
    Руководство по эксплуатации.
    1 шт.
    Руководство по эксплуатации на регулятор давления газа 1 шт.
    Паспорт на манометр 1 шт.
    Ключ 2 шт.
    Паспорта на запорную арматуру 1 шт. На каждый типоразмер
    Протокол испытания газопроводов и оборудования на прочность и герметичность 1 шт.

    Выписка из сертификатов на трубы, отводы, переходы 1 шт.


    Меры безопасности по эксплуатации ГРПШ-25



    • ГРПШ-25 модели "ЭКС-ФОРМА" шкафные соответствуют требованиям ГОСТ 12.2.003-91, ГОСТ Р53672-2009, ПБ 12-529-03, СНиП 42-01-2002 (СП 62 13330.2011).
    • К обслуживанию ГРПШ-25 допускаются лица прошедшие проверку знаний в соответствии с ПБ 12-529-03, имеющие соответствующее удостоверение, а так же изучившие конструкцию и работу изделия настоящему руководству по эксплуатации и паспортам, РЭ на комплектующее оборудование.
    • При испытании и пуске в работу ГРПШ запорную арматуру открывать медленно и плавно.
    • Дверка ГРПШ должна закрываться и запираться на ключ.
    • На шкафе нанесена предупредительная надпись «ОГНЕОПАСНО-ГАЗ».
    • ГРП шкафные в процессе эксплуатации отрицательного воздействия на окружающую среду не оказывают.

    Цена, срок изготовления и доставка ГРПШ-25



    Цена  ГРПШ-25 предоставляется по запросу в нашу компанию.

    Сроки изготовления в зависимости от складских запасов и загрузки производства составляют от 10 до 30 дней. Имеются изделия в наличии. Информацию о наличии ГРПШ-25 уточняйте по e-mail или по телефону.

    Доставка осуществляется любым видом транспорта во все регионы. Возможен самовывоз ГРПШ со склада или из офиса.

    Пример записи обозначений при заказе



    - ГРПШ-25 модели "ЭКС-ФОРМА" c регулятором EKB-25. ТУ 4859-022-12213528-05
    - ГРПШ-25М модели "ЭКС-ФОРМА" c регулятором EKB-25. ТУ 4859-022-12213528-05




     Источник: http://www.exform.ru/catalog/GRP/grpsh-25.php

    Производитель: ООО ПКФ "Экс-Форма"
    Модель: ГРПШ-25(М)
    Наличие: В наличии
    Цена: По запросу

    ГРПШ-25 и ГРПШ-25М используется для подачи газа конечному потребителю под низким давлением и расходом газа до 25 м3/ч. Состоит из металлического шкафчика с дверцами, внутри которого смонтировано газовое оборудование. Крепится к стене или на опору. Состоит из регулятора давления газа, шаровых кранов на входе и на выходе, контрольных манометров. Давление газа на входе от 0.01 до 0.6 МПа, расход газа 25 м3

    Смотрите также: ГРПШ-10, ГРПШ-10М





    Наименование параметра


    ГРПШ-25, ГРПШ-25М

    Регулятор давления газа

    EKB-25 FE-25 RF-25

    Диапазон входных давлений, МПа:

    0,03–0,6 0,05–0,6 0,01–0,6

    Выходное давление, кПа:

    2 0,2-2 0,2-2
    Пропускная способность, м³/ч
    при входном давлении:

    0,05 МПа

    25 25 25

    0,6 МПа

    25

    Диапазон настройки  срабатывания запорного клапана:

    при повышении
    выходного давления, кПа:
    4,9±0,3 3,4-3,6  3,5-3,75
    при понижении
    выходного давления, кПа:
    0,8±0,2 0,9-1 1-1,6
    Давление начала срабатывания
    сбросного клапана, кПа:
    3,3±0,3  2,7-2,9  3-3,4

    Присоединительные размеры: Ду, мм


    входного патрубка

    20

    выходного патрубка

    32

    Тип соединения:


    входного патрубка

    Под приварку

    выходного патрубка

    Резьбовое

    Габаритные размеры, мм:


    длина

    400

    ширина

    250

    высота

    535

    Масса, кг
    .......................................................
    18


    Газовая схема ГРПШ-25



    1, 4, 6, 7 - краны шаровые, 3 - регулятор давления газа, 5 - манометр.

    Габаритная схема ГРПШ-25





    Газовая схема ГРПШ-25М



    1, 4, 7 - краны шаровые, 2 - фильтр газа, 3 - регулятор давления газа, 5 - манометр, 6 - клапан для манометра.

    Габаритная схема ГРПШ-25М





    Схема ГРПШ-25 с обогревом



    1, 4, 6, 7 - краны шаровые, 3 - регулятор давления газа, 5 - манометр, 30 - обогреватель электрический взрывозащищенный.

    Схема ГРПШ-25 с счетчиком газа





    * Возможно изготовление схем любой сложности по индивидуальному заказу. Все схемы разрабатываются бесплатно и в короткий срок.


    Устройство и принцип работы ГРПШ-25(М)



    ГРПШ-25, а также его модификация по московским требованиям ГРПШ-25М с фильтром газа, в соответствии с представленными схемами состоят из металлического шкафа, в котором размещено технологическое оборудование. Для удобства обслуживания в шкафу имеется дверка, которая закрывается на ключ.

    Технологическое оборудование в соответствии с типовой схемой состоит из крана шарового ДУ-20 на входе, регулятора давления газа (EKB-25, FE-25, RF-25), крана шарового ДУ-32 на выходе. Для контроля давления на входе предусмотрен манометр с краном ДУ-15. Для контроля давления газа на выходе предусмотрен кран шаровой ДУ-15 с ниппелем для подсоединения мановакуумметра.

    Для северного исполнения предлагается взрывозащищенный электрообогрев и корундовая обработка корпуса шкафа для дополнительной теплоизоляции.

    ГРПШ-25 работает следующим образом:

    Газ по входному трубопроводу поступает через кран входного трубопровода к регулятору, где давление понижается до заданного, затем газ поступает к потребителю. Для замера входного и выходного давления установлены манометры. Регулятор имеет встроенный сбросной клапан, который срабатывает при незначительных скачках давления. В случае резкого скачка давления газа на входе автоматически сработает встроенный в регулятор запорный клапан. Повторный запуск регулятора осуществляется вручную специалистами газовой компании либо в соответствии с паспортом.

    ГРПШ-25 изготавливаются двух видов - с креплением к стене или с креплением к отдельностоящей опоре. В моделях с узлом учета внутри шкафа установлен счетчик.

    Срок службы ГРПШ-25 составляет 35 лет, гарантия - 12 месяцев. Регулятор давления газа ремонту не подлежит и в случае поломки заменяется на новый. Регуляторы RF-25, FE-25 и EKB-25 полностью взаимозаменяемы.

    Комплектность поставки ГРПШ-25



    Обозначение документаНаименованиеКол-воПримечание
    ГРПШ-25.00.00.00 Р Пункт газорегуляторный шкафной ГРПШ 1 шт.
    ГРПШ-25.00.00 РЭ Пункты газорегуляторные шкафные ГРПШ-25.
    Руководство по эксплуатации.
    1 шт.
    Руководство по эксплуатации на регулятор давления газа 1 шт.
    Паспорт на манометр 1 шт.
    Ключ 2 шт.
    Паспорта на запорную арматуру 1 шт. На каждый типоразмер
    Протокол испытания газопроводов и оборудования на прочность и герметичность 1 шт.

    Выписка из сертификатов на трубы, отводы, переходы 1 шт.


    Меры безопасности по эксплуатации ГРПШ-25



    • ГРПШ-25 модели "ЭКС-ФОРМА" шкафные соответствуют требованиям ГОСТ 12.2.003-91, ГОСТ Р53672-2009, ПБ 12-529-03, СНиП 42-01-2002 (СП 62 13330.2011).
    • К обслуживанию ГРПШ-25 допускаются лица прошедшие проверку знаний в соответствии с ПБ 12-529-03, имеющие соответствующее удостоверение, а так же изучившие конструкцию и работу изделия настоящему руководству по эксплуатации и паспортам, РЭ на комплектующее оборудование.
    • При испытании и пуске в работу ГРПШ запорную арматуру открывать медленно и плавно.
    • Дверка ГРПШ должна закрываться и запираться на ключ.
    • На шкафе нанесена предупредительная надпись «ОГНЕОПАСНО-ГАЗ».
    • ГРП шкафные в процессе эксплуатации отрицательного воздействия на окружающую среду не оказывают.

    Цена, срок изготовления и доставка ГРПШ-25



    Цена  ГРПШ-25 предоставляется по запросу в нашу компанию.

    Сроки изготовления в зависимости от складских запасов и загрузки производства составляют от 10 до 30 дней. Имеются изделия в наличии. Информацию о наличии ГРПШ-25 уточняйте по e-mail или по телефону.

    Доставка осуществляется любым видом транспорта во все регионы. Возможен самовывоз ГРПШ со склада или из офиса.

    Пример записи обозначений при заказе



    - ГРПШ-25 модели "ЭКС-ФОРМА" c регулятором EKB-25. ТУ 4859-022-12213528-05
    - ГРПШ-25М модели "ЭКС-ФОРМА" c регулятором EKB-25. ТУ 4859-022-12213528-05




     Источник: http://www.exform.ru/catalog/GRP/grpsh-25.php
    [Read more...]

    ГРПШ с рдгк

    by 5 Comments

    Компенсатор КЛО 1200 М2

    В комплект домового пункта ГРПШ-10 входит сварной или клепанный металлический шкаф, входные и выходные патрубки, регулятор давления РДГК-10, два крана, на входе и выходе.

    Доставка

    Завод «ПКФ САРГАЗТЕХ» предлагает приобрести - ГРПШ-10 заводам и предприятиям России и стран СНГ. На сайте можно оформить заявку, воспользовавшись формой обратной связи, или позвонив нам по телефонам. При формировании заказа по телефону, вы сможете не только уточнить цену, но и получить консультации по техническим характеристикам приборов. Доставка оборудования возможна по следующим городам России: Москва, Санкт-Петербург, Екатеринбург, Саратов. Амурск, Ангарск, Архангельск, Астрахань, Байкальск, Балаково, Балтийск, Барнаул, Белгород, Бийск, Брянск, Воронеж, Великий Новгород, Владивосток, Владикавказ, Владимир, Волгоград, Волгодонск, Вологда, Железногорск, Звенигород, Иваново, Ижевск, Йошкар-Ола, Казань, Калининград, Калуга, Кемерово, Киров, Кострома, Краснодар, Красноярск, Курск, Липецк, Магадан, Магнитогорск, Мичуринск, Мурманск, Муром, Набережные Челны, Нальчик, Новокузнецк, Нарьян-Мар, Новороссийск, Новосибирск, Нефтекамск, Нефтеюганск, Новочеркасск, Новый Оскол, Нижнекамск, Норильск, Нижний Новгород, Обнинск, Омск, Орёл, Оренбург, Оха, Пенза, Пермь, Петрозаводск, Петропавловск-Камчатский, Псков, Ржев, Ростов, Рязань, Самара, Саранск, Смоленск, Сочи, Сыктывкар, Таганрог, Тамбов, Тверь, Тобольск, Тольятти, Томск, Тула, Тюмень, Ульяновск, Уфа, Ханты-Мансийск, Чебоксары, Челябинск, Череповец, Элиста, Ярославль, Крым, Севастополь, Алупка, Алушта, Армянск, Симферополь, Старый Крым, Ялта, Белогорск, Джанкой, Бахчисарай, Евпатория, Керчь, Инкерман, Саки, Судак, Феодосия, Щелкино, Красноперекопск и другие города. ООО "ПКФ САРГАЗТЕХ" - ГРПШ-10  доставляется во все города Республики Казахстан, Белоруссии и других стран СНГ

    Для подбора и заказа оборудования, запроса разрешительных документов (сертификат качества, разрешение на применение, паспорт изделия, сертификат Газсерт, уточнения характеристик, уточнения сроков производства, запроса габаритной, функциональной схемы, паспорта на ГРПШ-10 - обращаться в отдел подбора оборудования


    Источник: https://sargasteh.ru/17-grpsh-10.html

    Газовик — промышленное газовое оборудование

    Газовик — промышленное газовое оборудование Продукция Газорегуляторный пункт шкафной (ГРПШ)

    Газорегуляторный пункт шкафной ГРПШ-1а (тип ГРПШ-10, ГРПШ-10МС) с одной линией редуцирования

    Технические характеристики

    Регулируемая среда: Природный газ по ГОСТ 5542-87.

    Максимальное давление на входе, МПа (кгс/см2): 0,6 (6).

    Номинальное выходное давление, кПа: 2,0 - 2,5.

    Присоединительные размеры ДУ, мм:

    • входного патрубка - 20;
    • выходного патрубка - 20.

    Габаритные размеры, мм:

    • длина - 470;
    • ширина - 250;
    • высота - 470.

    Масса, кг, не более: 20.

    Габаритный чертеж

    Схема пневматическая функциональная

    1 - шкаф; 2 - линия редуцирования; 3 - кран входной; 4 - заглушка; 5 - регулятор давления газа РДГК-10; 6 - кран ДУ 20.

    Устройство и принцип работы

    Газорегуляторный пункт шкафной состоит из шкафа (1), в котором смонтирована линия редуцирования (2), состоящая из крана входного (3), регулятора давления газа (5) и крана (6) для настройки регулятора.

    Для замера входного давления газа установлен штуцер (4) для присоединения манометра с резьбой М12×1,5, а для замера выходного давления предусмотрен кран (6) с ниппелем для присоединения мановакуумметра. Газ по входному газопроводу поступает через кран (3) к регулятору (5), который имеет в своем составе непосредственно фильтр, редуцирующее устройство, автоматическое отключающее устройство и автоматическое сбросное устройство. Здесь входное давление снижается до заданного выходногодавления и поступает к потребителю.

     ГРПШ-10ГРПШ-10МС

    Регулятор давления газа

    РДГК-10/3РДГК-10/5М

    Максимальная пропускная способность, м3/ч, при:

    0,05 МПа

    4

    9

    0,1 МПа

    8

    18

    0,2 МПа

    12

    28

    0,3 МПа

    17

    40

    0,4 МПа

    20

    46

    0,5 МПа

    25

    58

    0,6 МПа

    30

    70

    Информация о доставке газового оборудования

    Информация о гарантии на газовое оборудование

    Источник: https://gazovik-gas.ru/katalog/grpsh/767/

    ГРПШ-10 с регулятором РДГК-10/3

    Технические характеристики ГРПШ-10

     ГРПШ-10
    Регулятор давления газа РДГК-10
    Регулируемая средаприродный газ по ГОСТ 5542-87
    Диапазон входных давлений, МПа0,05–0,6
    Выходное давление, кПа1,5–2,0
    Пропускная способность, м³/ч, при входном давлении:
    0,057
    0,18
    0,29
    0,311
    0,413
    0,514
    0,615,5
    Неравномерность регулирования, %±10
    Диапазон настройки срабатывания:
    при повышении выходного давления, кПа3,5–5,0
    при понижении выходного давления, кПа0,3–1,0
    Давление начала срабатывания сбросного клапана, кПа2,8–3,5
    Присоединительные размеры: Ду, мм
    входного патрубка20
    выходного патрубка20
    Соединение:
    входного патрубка, дюймG¾-В
    выходного патрубкасварное по ГОСТ 16037-80
    Габаритные размеры, мм:
    длина440
    ширина186
    высота386
    Масса, кг10

    Устройство и принцип работы ГРПШ-10

    Пункт выполнен в виде шкафа, в котором расположены кран и собственно регулятор.

    В ГРПШ-10 установлен регулятор РДГК-10 со встроенными ПСК, ПЗК и фильтром.

    Газ по входному трубопроводу поступает через кран входного трубопровода к регулятору, где входное давление редуцируется до заданного выходного давления, и поступает к потребителю. Для замера входного и выходного давлений предусмотрены штуцера для подключения манометра.





    Внимание! Предприятие ООО «Газовик-Комплект» оставляет за собой право менять конструкцию газорегуляторных пунктов.

    Смотрите также в разделе «ГРПШ с одним регулятором (домовые)»:

    Источник: http://www.gaz-com.ru/catalogue/grpsh/grpsh1/grpsh10.html

    Технические характеристики

    НаименованиеГРПШ-А-02
    Регулируемая средаПриродный газ по ГОСТ 5542-87
    Регулятор давления газаРДНК-50
    Максимальное входное давление, МПа1,2
    Диапазон настройки выходного давления, кПа2,0 — 3,5
    Пропускная способность,            м³ /ч, при входном давлении, Мпа:РДНК-50
    При Рвх: 0,1 МПа120
    При Рвх: 0,2 МПа300
    При Рвх: 0,3 МПа500
    При Рвх: 0,4 МПа600
    При Рвх: 0,5 МПа700
    При Рвх: 0,6 МПа800
    При Рвх: 0,7 МПа800
    При Рвх: 0,8 МПа800
    При Рвх: 0,9 МПа800
    При Рвх: 1,0 МПа900
    При Рвх: 1,1 МПа900
    При Рвх: 1,2 МПа900
    Неравноммерность регулирования, %±10
    Диапазон настройки давления, срабатывания отключающего устройства, кПа:
    При повышении входного давления, кПа:2,9 — 5,1
    При понижении входного давления, кПа:1,1 — 1,9
    Клапан предохранительный сброснойвстроенный
    Давление начала срабатывания сбросного клапана, кПа0,4 — 0,7
    Температура окружающего воздуха, °С-40…+60
    Система обогреваГАЗОВОЕ«ДА» /«НЕТ»
    Расход для системы обогрева,            м³ /ч0,05±15%
    Присоединительные размеры:
    входного патрубка, мм
    выходного патрубка, мм
    импульса, мм
    Ду 50 Ду 50 Ду 15
    Соединение: входного патрубка, выходного патрубка, импульсаСварное, по ГОСТ 16037-80
    Межремонтный интервал(ТР, ТО)3
    Средний срок службы, лет15
    Назначенный срок службы, лет40
    Масса, кг150

    Описание

    Газорегуляторные пункты ГРПШ, Что это такое? ГРПШ применяются: в системах газоснабжения сельских и городских населенных пунктах, комуннально-бытовых зданиях, объектах промышленного и сельскохозяйственного назначения, и т. д.


    Шкафные газорегуляторные пункты ГРПШ предназначены для редуцирования высокого или среднего давления на требуемое, автоматического поддержания заданного выходного давления, и автоматического отключения подачи газа при аварийном повышении или понижении выходного давления от допустимых заданных значений, очистки газа поставляемого потребителю по ГОСТ 5542–87.


    Условия эксплуатации пункта должны соответствовать климатическому исполнению У1(ХЛ1) категории 1 по ГОСТ 15150–69, для работы окружающей среды от минус 40 до +60°С(от минус 60 до +60°С). По индивидуальному заказу предприятие-изготовитель ООО«Газовик-Комплект» изготавливает пункты с обогревом, обогреватель устанавливается под днищем металлического шкафа и используется в холодное время года.


    Принцип работы ГРПШ:


    Газорегуляторный пункт ГРПШ состоит из металлического шкафа, в котором установлено технологическое оборудование и работает(согласно функциональной схеме) следующим образом:


    Газ по входному трубопроводу через входной кран 1, поступает в фильтр 4(где происходит очистка газа от механических примесей, окалины и пыли), затем поступает к регулятору давления газа 5, где происходит снижение давления газа до установленного значения и поддержание его на заданном уровне, и далее через выходной кран 1 поступает к потребителю.


    При повышении выходного давления выше допустимого заданного значения открывается предохранительный сбросной клапан 6, и происходит сброс газа в атмосферу.
    При дальнейшем повышении или понижении контролируемого давления газа сверх допустимых пределов срабатывает предохранительно-запорный клапан, встроенный в регулятор, перекрывая вход газа в регулятор. На входном газопроводе установлены манометры 2 предназначенные для замера входного давления и определения перепада давления на фильтрующей кассете. По индивидуальному заказу для удобства обслуживания газового фильтра, устанавливается датчик перепада давления ДПД-5 или ДПД-10, либо индикатор перепада давления ИПД-5 или ИПД-10. Максимально допустимое падение давление на кассете фильтра — 10кПа.


    В случае ремонта оборудования газ поступает к потребителю через резервную линию. При необходимости используются обе линии одновременно, пропускная способность при этом возрастает.


    На газопроводе после входного крана и после регулятора давления газа предусмотрены продувочные трубопроводы.


    Для проработки изготовления ГРПШ требуется заполнить форму технического задания(Опросной Лист), исходя из этого формируеся цена ГРПШ.

    Источник: http://www.grpsh.ru/katalog/grpsh-a-02/

    ГРПШ-10 с РДГК-10 производства СИГНАЛ ― оборудование самого высокого качества изготовления и надежности при эксплуатации.Никакой другой производитель на сегодняшний день не сравнится с ним по качеству и надежности. Настоятельно рекомендуем всем к установке ГРПШ-10 именно производства СИГНАЛ. Так как неоднократно сталкиваемся ,особенно в зимний период, с дефектами в работе ГРПШ-10 других производителей. И только после их замены на ГРПШ-10 Сигнал все проблемы разрешаются.

    Преимущества ГРПШ-10 производства Сигнал :

    - высокая пропускная способность при малых габаритах ;

    - работоспособность в широком диапазоне температур;
    - стабильные метрологические характеристики и высокая степень безопасности эксплуатации;
    - гарантийный срок службы 5 лет.

    ГРПШ-10 газорегуляторные пункты шкафные предназначены для редуцирования высокого или среднего давления газа на низкое,автоматическое поддержание выходного давления на заданном уровне. Для бытового газоснабжения.

                                                                                 Назначение:

    Редуцирование высокого или среднего давления газа на низкое , автоматическая стабилизация выходного давления на установленном уровне независимо от изменений входного давления и расхода , автоматическое отключение подачи газа при аварийном повышении или понижении выходного давления сверх допустимых заданных значений. Используется для бытового газоснабжения потребителей.

    Технические характеристики ГРПШ-10 :

    Наименование параметраТип изделия
    ГРПШ-10ГРПШ-10МСГРПШ-10МС-1 (с байпасом)
    Регулируемая средаприродный газ по ГОСТ 5542-78
    Температура окружающей среды, оСот -40 до +60
    Диапазон входных давлений, МПа0,05 ... 0,6
    Диапазон настройки выходных давлений, кПа1,5 ... 2,0
    Неравномерность регулирования, %, не более±10
    Дление срабатывания ПЗК, кПапри повышении Рвых3,5 ... 5,02,25 ... 2,75
    при понижении Рвых0,3 ... 1,00,3 ... 1,0
    Давление срабатывания сбросного клапана, кПа2,8 ... 3,51,15 Рвых
    Пропускная способность, м3/чпри Рвх= 0,05 МПа
    при Рвх= 0,1 МПа
    при Рвх= 0,3 МПа
    при Рвх= 0,6 МПа
    4
    8
    11
    15,5
    12
    16
    40
    80
    Присоединительные размеры входного и выходного патрубков, ммДу=20
    СоединениевходG 3/4 ― В
    выходсварное по ГОСТ 16037-80
    Габаритные размеры шкафа без выступающих трубопроводов, мм, не более440х186х512445х186х515586х337х702
    Масса, кг131520
    Комплектность изделий:
    Регулятор давления газа РДГК-10
    Регулятор давления газа РДГК-10М
    Патрубок сбросной
    Клапан предохранительный сбросной КПС-Н
    Кран Ду 20

    1 шт.
    -
    1 шт.
    -
    2 шт.

    -
    1 шт.
    -
    1 шт.
    2 шт.

    -
    1 шт.
    -
    1 шт.
    4 шт.
    Срок службы, лет15
    Гарантийный срок, лет5
    Источник: https://gazovyj.ru/p7263411-grpsh10-rdgk10.html
    [Read more...]

    Норма установки ГРПШ

    by 5 Comments

    опорная рама при ГРПШ

     ГРПШ, расстояния
    30.9.2010, 10:35





    Группа: New
    Сообщений: 5
    Регистрация: 20.8.2010
    Пользователь №: 68980



    Уважаемые коллеги, вопрос в следующем, устанавливаем ГРПШ давлением до 0,6МПа (с высокого на среднее), расстояние до котельной согласно таб.5, СНиП 42-01-2002 - 10м, рядом с котельной имеется дымовая труба высотой 15м, подскажите, нормируется ли как то расстояние от ГРПШ до дымовых труб, и как вы считаете, лучше увеличить расстояние или оставить 10м?
    24.12.2010, 22:03





    Группа: Участники форума
    Сообщений: 476
    Регистрация: 1.10.2009
    Из: Тюменская обл.
    Пользователь №: 39137



    Расстояния в свету от отдельно стоящих ГРП, ГРПБ и отдельно стоящих ШРП по горизонтали, м, до зданий и сооружений при давлении на вводе до 0,6МПа - 10 м (табл. 5 СНиП 42-01-2002).
    6.3.3. ШРП с входным давлением газа до 0,6 МПа устанавливают на наружных стенах производственных зданий, котельных, общественных и бытовых зданий производственного назначения, а также на наружных стенах действующих ГРП не ниже III степени огнестойкости класса С0 (тот же СНиП).
    Вопрос: до зданий указанных в пункте 6.3.3. возможно ли уменьшать расстояние указанное в табл. 5?



    1 чел. читают эту тему (гостей: 1, скрытых пользователей: 0)





    Последние сообщения Форума


    Источник: http://forum.abok.ru/index.php?showtopic=53529

    Требования к монтажу шкафных газорегуляторных пунктов


    Размещение и монтаж шкафного пункта редуцирования газа должен производиться согласно проекту привязки в соответствии с указаниями ПБ12-529-03, СНиП42-01-2002 (СП 62.13330.2011) в следующей последовательности:

      1. установить пункт ГРПШ согласно проекту привязки;
      2. установить продувочные и сбросные трубопроводы;
      3. произвести подключение к газопроводу.

    Диаметр газопровода за установкой определяется проектной организацией исходя из “Расчета диаметра газопровода и допустимых потерь давления” свода правил СП 42-101-2003.

    После монтажа пункта обвязку технологического оборудования испытать на герметичность согласно проекту привязки и ПБ 12-529-03.

    ГРПБ, ШГРП, ШРП, ГСГО, ГРПШ, УГРШ (далее ГРПШ) и другие разновидности шкафных газорегуляторных пунктов размещают отдельно стоящими на несгораемых опорах или на наружных стенах зданий, для газоснабжения которых они предназначены. На наружных стенах зданий размещение ГРПШ с газовым отоплением не допускается.

    Допускается размещать ГРПШ ниже уровня поверхности земли, при этом такой ГРПШ следует считать отдельно стоящим.

    ГРПШ с входным давлением газа до 0,3 МПа включительно устанавливают:

    - на наружных стенах жилых, общественных, в том числе административного назначения, административных и бытовых зданий независимо от степени огнестойкости и класса конструктивной пожарной опасности при расходе газа до 50 м /ч;
    - на наружных стенах жилых, общественных, в том числе административного назначения, административных и бытовых зданий не ниже степени огнестойкости III и не ниже класса конструктивной пожарной опасности С1 при расходе газа до 400 м /ч.

    ГРПШ с входным давлением газа до 0,6 МПа включительно допускается устанавливать на наружных стенах производственных зданий, котельных, общественных и бытовых зданий производственного назначения с помещениями категорий В4, Г и Д и котельных.

    ГРПШ с входным давлением газа свыше 0,6 МПа на наружных стенах зданий устанавливать не допускается.

    При установке ГРПШ с входным давлением газа до 0,3 МПа включительно на наружных стенах зданий расстояние от стенки ГРПШ до окон, дверей и других проемов должно быть не менее 1 м, а при входном давлении газа свыше 0,3 до 0,6 МПа включительно - не менее 3 м.

    При размещении отдельно стоящего ГРПШ с входным давлением газа до 0,3 МПа включительно его следует размещать со смещением от проемов зданий на расстояние не менее 1 м.

    Допускается размещение ГРПШ на покрытиях с негорючим утеплителем газифицируемых производственных, общественных, в том числе административного назначения, бытовых и жилых (при наличии крышной котельной) зданий степеней огнестойкости I-II, класса конструктивной пожарной опасности С0 со стороны выхода на кровлю на расстоянии не менее 5 м от выхода.



    Схема выполнения работ по монтажу ГРПШ

    Схема установки и привязки ГРПШ

    Примеры выполненных работ по монтажу ГРПШ












    Источник: http://www.exform.ru/project/razmeshchenie-i-montazh-shrp-grpsh.php

    6.7.1 Настоящий подраздел свода правил распространяется на газораспределительные системы, предназначенные для обеспечения природным и сжиженным углеводородными газами (СУГ) потребителей, использующих газ в качестве топлива, а также внутренние газопроводы.

    6.7.2 Надземные газопроводы в зависимости от давления прокладываются на опорах из материалов НГ или по конструкциям зданий и сооружений в соответствии с таблицей 29.

    Таблица 29

    Размещение надземных газопроводов

    Давление газа в газопроводе, МПа, не более

    1 На отдельно стоящих опорах, колоннах, эстакадах и этажерках

    1,2 (для природного газа);

    1,6 (для СУГ)

    2 Котельные, производственные здания с помещениями категорий В1-В4, Г и Д и здания ГНС (ГНП), административно-бытовые здания производственных объектов, а также встроенные, пристроенные и крышные котельные к ним:



    а) по стенам и кровлям зданий I и II степеней огнестойкости класса пожарной опасности С0

    1,2*

    II степени огнестойкости класса С1 и III степени огнестойкости класса С0

    0,6*

    б) по стенам зданий III степени огнестойкости класса С1, IV степени огнестойкости класса С0

    0,3*

    IV степени огнестойкости классов С1 и С2

    0,005

    3 Жилые, административные, общественные и бытовые здания, а также встроенные, пристроенные и крышные котельные к ним:



    по стенам зданий всех степеней огнестойкости в случаях размещения шкафов газораспределительных

    0,005

    пунктов (ШРП) на наружных стенах зданий (только до ШРП)

    0,3

    * – давление газа в газопроводе, прокладываемом по конструкциям зданий, не должно превышать величин, указанных в таблице для соответствующих потребителей



    6.7.3 Транзитная прокладка газопроводов всех давлений по стенам и над кровлями зданий детских учреждений, больниц, школ, санаториев, общественных, административных и бытовых зданий с массовым пребыванием людей не допускается.

    Запрещается прокладка газопроводов всех давлений по стенам, над и под помещениями категорий А и Б, за исключением зданий ГРП.

    Разрешается транзитная прокладка газопроводов не выше среднего давления диаметром до 100 мм по стенам одного жилого здания не ниже III степени огнестойкости класса С0 и на расстоянии до кровли не менее 0,2 м.

    6.7.4 Газопроводы высокого давления прокладываются по глухим стенам и участкам стен или не менее чем на 0,5 м над оконными и дверными проемами верхних этажей производственных зданий и сблокированных с ними административных и бытовых зданий. Расстояние от газопровода до кровли здания должно быть не менее 0,2 м.

    Газопроводы низкого и среднего давления могут прокладываться также вдоль переплетов или импостов не открывающихся окон и пересекать оконные проемы производственных зданий и котельных, заполненные стеклоблоками.

    6.7.5 ГРП размещаются:

    • отдельно стоящими;
    • пристроенными к газифицируемым производственным зданиям, котельным и общественным зданиям с помещениями производственного характера;
    • встроенными в одноэтажные газифицируемые производственные здания и котельные (кроме помещений, расположенных в подвальных и цокольных этажах);
    • на покрытиях газифицируемых производственных зданий I и II степеней огнестойкости класса С0 с негорючим утеплителем;
    • вне зданий на открытых огражденных площадках под навесом на территории промышленных предприятий.

    Блочные газорегуляторные пункты (ГРПБ) размещаются отдельно стоящими.

    6.7.6 Отдельно стоящие газорегуляторные пункты в поселениях должны располагаться на расстояниях от зданий и сооружений не менее указанных в таблице 30, а на территории промышленных предприятий и других предприятий производственного назначения – согласно требованиям подраздела 6.1.

    Таблица 30.

    Давление газа на вводе в ГРП, ГРПБ, ШРП, МПа

    Расстояния в свету от отдельно стоящих ГРП, ГРПБ и отдельно стоящих ШРП по горизонтали, м, до

    зданий и сооружений

    железнодорожных и

    трамвайных путей

    (до ближайшего

    рельса)

    автомобильных

    дорог

    (до обочины)

    воздушных линий электропередачи

    До 0,6

    10

    10

    5

    Не менее 1,5 высоты опоры

    Св. 0,6 до 1,2

    15

    15

    8



    Расстояние следует принимать от наружных стен зданий ГРП, ГРПБ или ШРП, а при расположении оборудования на открытой площадке – от ограждения.

    Требования таблицы распространяются также на узлы учета расхода газа, располагаемые в отдельно стоящих зданиях или в шкафах на отдельно стоящих опорах.

    Расстояние от отдельно стоящего ШРП при давлении газа на вводе до 0,3 МПа до зданий и сооружений не нормируется.

    В стесненных условиях разрешается уменьшение на 30 % расстояний от зданий и сооружений до газорегуляторных пунктов пропускной способностью до 10000 м3/ч.

    6.7.7 Отдельно стоящие здания ГРП и ГРПБ должны быть одноэтажными, без подвалов, с совмещенной кровлей и быть не ниже II степени огнестойкости и класса С0. Разрешается размещение ГРПБ в зданиях контейнерного типа (металлический каркас с несгораемым утеплителем).

    6.7.8 ГРП могут пристраиваться к зданиям не ниже II степени огнестойкости класса С0 с помещениями категорий Г и Д.

    Пристройки должны примыкать к зданиям со стороны противопожарной стены I типа в пределах примыкания ГРП.

    Расстояние от стен и покрытия пристроенных ГРП до ближайшего проема в стене должно быть не менее 3 м.

    6.7.9 Встроенные ГРП разрешается устраивать при входном давлении газа не более 0,6 МПа в зданиях не ниже II степени огнестойкости класса С0 с помещениями категорий Г и Д. Помещение встроенного ГРП должно иметь противопожарные перегородки I типа.

    6.7.10 Стены, разделяющие помещения ГРП и ГРПБ, должны быть противопожарными I типа. Устройство дымовых и вентиляционных каналов в разделяющих стенах, а также в стенах зданий, к которым пристраиваются ГРП (в пределах примыкания ГРП), не допускается.

    Двери ГРП и ГРПБ предусматриваются противопожарными и открываемыми наружу.

    6.7.11 Помещения, в которых расположены узлы редуцирования с регуляторами давления отдельно стоящих, пристроенных и встроенных ГРП и ГРПБ, должны отвечать требованиям подраздела 6.2 настоящего свода правил.

    6.7.12 ШРП с входным давлением газа до 0,3 МПа устанавливают:

    • на наружных стенах жилых, общественных, административных и бытовых зданий независимо от степени огнестойкости и класса пожарной опасности при расходе газа до 50 м3/ч;
    • на наружных стенах жилых, общественных, административных и бытовых зданий не ниже III степени огнестойкости и не ниже класса С1 при расходе газа до 400 м3/ч.

    6.7.13 ШРП с входным давлением газа до 0,6 МПа устанавливают на наружных стенах производственных зданий, котельных, общественных и бытовых зданий производственного назначения, а также на наружных стенах действующих ГРП не ниже III степени огнестойкости класса С0.

    6.7.14 ШРП с входным давлением газа свыше 0,6 до 1,2 МПа на наружных стенах зданий устанавливать не разрешается.

    6.7.15 При установке ШРП с давлением газа на вводе до 0,3 МПа на наружных стенах зданий расстояние от стенки ШРП до окон, дверей и других проемов должно быть не менее 1 м, а при давлении газа на вводе свыше 0,3 до 0,6 МПа – не менее 3 м.

    6.7.16 Разрешается размещение ШРП на покрытиях с негорючим утеплителем газифицируемых производственных зданий I, II степеней огнестойкости класса С0 со стороны выхода на кровлю на расстоянии не менее 5 м от выхода.

    6.7.17 ГРУ могут устанавливаться при входном давлении газа не более 0,6 МПа.

    При этом ГРУ размещаются:

    • в помещениях категорий Г и Д, в которых расположены газоиспользующие установки, или в соединенных с ними открытыми проемами смежных помещениях тех же категорий, имеющих вентиляцию по размещенному в них производству;
    • в помещениях категорий В1-В4, если расположенные в них газоиспользующие установки вмонтированы в технологические агрегаты производства.

    6.7.18 Не допускается размещать ГРУ в помещениях категорий А и Б.

    6.7.19 Не допускается предусматривать прокладку внутренних газопроводов:

    • в помещениях категорий А и Б по взрывопожарной опасности;
    • во взрывоопасных зонах помещений;
    • в подвальных, цокольных этажах и технических этажах, расположенных ниже 1-го этажа здания и предназначенных для размещения инженерного оборудования и прокладки систем инженерно-технического обеспечения (за исключением случаев, когда прокладка обусловлена технологией производства);
    • в складских помещениях категорий А, Б и В1 – В3;
    • в помещениях подстанций и распределительных устройств;
    • через вентиляционные камеры, шахты и каналы;
    • через шахты лифтов и лестничные клетки, помещения мусоросборников и дымоходы;
    • через помещения, в которых возможно воздействие на газопровод веществ, вызывающих коррозию материала труб газопровода;
    • в местах, где газопроводы могут омываться горячими продуктами сгорания или соприкасаться с нагретым или расплавленным металлом.

    6.7.20 Расстояние в свету между подземными резервуарами резервуарной установки, служащей в качестве источника газоснабжения жилых, административных, общественных, производственных и бытовых зданий, должно быть не менее 1 м, а между надземными резервуарами – равно диаметру большего смежного резервуара, но не менее 1 м.

    Расстояния от резервуарных установок общей вместимостью до 50 м3, считая от крайнего резервуара, до зданий, сооружений различного назначения и коммуникаций принимаются не менее, указанных в таблице 31.

    Таблица 31

    Здания, сооружения, строения и коммуникации

    Противопожарные расстояния от резервуаров, м

    Противо­пожарные расстояния от испарительной или групповой баллонной установки, м

    надземных

    подземных

    при общей вместимости резервуаров в установке, м3

    не более 5

    более 5, но не более 10

    более 10, но не более 20

    не более 10

    более 10, но не более 20

    более 20, но не более 50

    Общественные здания, сооружения и строения

    40

    50+

    60+

    15

    20

    30

    25

    Жилые здания

    20

    30+

    40+

    10

    15

    20

    12

    Детские и спортивные площадки, гаражи (от ограды резервуарной установки)

    20

    25

    30

    10

    10

    10

    10

    Производственные здания (промышлен­ных, сельскохозяйственных организаций и организаций бытового обслуживания производственного характера)

    15

    20

    25

    8

    10

    15

    12

    Канализация, теплотрасса (подземные)

    3,5

    3,5

    3,5

    3,5

    3,5

    3,5

    3,5

    Надземные сооружения и коммуника­ции (эстакады, теплотрассы), не относя­щиеся к резервуарной установке

    5

    5

    5

    5

    5

    5

    5

    Водопровод и другие бесканальные коммуникации

    2

    2

    2

    2

    2

    2

    2

    Колодцы подземных коммуникаций

    5

    5

    5

    5

    5

    5

    5

    Железные дороги общей сети (до подошвы насыпи или бровки выемки со стороны резервуаров)

    25

    30

    40

    20

    25

    30

    20

    Подъездные пути железных дорог про­мышленных организаций, трамвайные пути (до оси пути), автомобильные дороги I—III категорий (до края проезжей части)

    20

    20

    20

    10

    10

    10

    10

    Автомобильные дороги IV и V категорий (до края проезжей части) организаций

    10

    10

    10

    5

    5

    5

    5

    П р и м е ч а н и е — Знак «+» обозначает расстояние от резервуарной установки организаций до зданий, сооружений и строений, которые установкой не обслуживаются.

    Расстояния от резервуарных установок общей вместимостью свыше 50 м3 следует принимать не менее указанных в таблице 32.

    Таблица 32

    Здания, сооружения, строения и коммуникации









    Противопожарные расстояния от резервуаров сжиженных углеводородных газов, м

    Противопожарные расстояния от помещений, установок, где используется

    сжиженный углеводородный газ, м

    Противо­пожарные расстояния от склада наполненных баллонов общей вме­стимостью, м

    надземных

    подземных

    при общей вместимости, м3

    более

    20, но не более

    50

    более

    50, но не более

    200

    более

    50, но не более

    500

    более 200,

    но не более

    8000

    более

    50, но не более

    200

    более

    50, но не более

    500

    более 200,

    но не более

    8000

    Максимальная вместимость одного резервуара, м3

    не более

    25

    25

    50

    100

    более

    100, но не

    более 600

    25

    20

    100

    более

    100, но не

    более 600

    не более

    20

    более 20

    Жилые, общественные здания

    70

    80

    150

    200

    300

    40

    75

    100

    150

    50

    50

    100

    Административные, бытовые, производственные здания, здания котельных, гаражей и открытых стоянок

    70 (30)

    80 (50)

    150 (110)+

    200

    300

    40 (25)

    75 (55)+

    100

    150

    50

    50 (20)

    100 (30)

    Надземные сооружения и ком­муникации (эстакады, тепло­трассы), подсобные постройки жилых зданий

    30 (15)

    30 (20)

    40 (30)

    40 (30)

    40 (30)

    20 (15)

    25 (15)

    25 (15)

    25 (15)

    30

    20 (15)

    20 (20)

    Железные дороги общей сети (от подошвы насыпи), автомо­бильные дороги I—III категорий

    50

    75

    100—

    100

    100

    50

    75—

    75

    75

    50

    50

    50

    Подъездные пути железных дорог, дорог организаций, трамвайные пути, автомобиль­ные дороги IV и V категорий

    30 (20)

    30— (20)

    40— (30)

    40 (30)

    40 (30)

    20— (15)—

    25— (15)—

    25 (15)

    25 (15)

    30

    20 (20)

    20 (20)



    Примечания.

    1. В скобках приведены значения расстояний от резервуаров сжиженных углеводородных газов и складов наполненных баллонов, расположенных на территориях организаций, до их зданий и сооружений.

    2. Знак «-» обозначает, что допускается уменьшать расстояния от резервуаров газонаполнительных станций общей вместимостью не более 200 м3 в надземном исполнении до 70 м, в подземном – до 35 м, а при вместимости не более 300 м3 – соответственно до 90 и 45 м.

    3. Знак «+» обозначает, что допускается уменьшать расстояния от железных и автомобильных дорог до резервуаров сжиженных углеводородных газов общей вместимостью не более 200 м3 в надземном исполнении до 75 м и в подземном исполнении до 50 м. Расстояния от подъездных, трамвайных путей, проходящих вне территории организации, до резервуаров сжиженных углеводородных газов общей вместимостью не более 100 м3 допускается уменьшать: в надземном исполнении до 20 м и в подземном исполнении до 15 м, а при прохождении путей и дорог по территории организации эти расстояния сокращаются до 10 м при подземном исполнении резервуаров.

    Расстояния до жилого здания, в котором размещены учреждения (предприятия) общественного назначения, принимаются как для жилых зданий.

    6.7.21 Резервуарные установки должны иметь проветриваемое ограждение из материалов НГ высотой не менее 1,6 м.

    Расстояния от резервуаров до ограждения следует принимать не менее 1 м, при этом расстояния от ограждения до наружной бровки замкнутого обвалования или ограждающей стенки из материалов НГ (при надземной установке резервуаров) следует принимать не менее 0,7 м.

    6.7.22 Испарительные установки размещаются на открытых площадках или в отдельно стоящих зданиях, помещениях (пристроенных или встроенных в производственные здания), уровень пола которых расположен выше планировочной отметки земли, на расстоянии не менее 10 м от ограждения резервуарной установки и на расстоянии от зданий, сооружений и коммуникаций не менее указанного в таблице 31.

    Испарительные установки производительностью до 100 м3/ч (200 кг/ч) разрешается устанавливать непосредственно на крышках горловин резервуаров или на расстоянии не менее 1 м от подземных или надземных резервуаров, а также непосредственно у агрегатов, потребляющих газ, если они размещены в отдельных помещениях или на открытых площадках.

    При групповом размещении испарителей расстояние между ними надлежит принимать не менее 1 м.

    6.7.23 Размещение групповых баллонных установок предусматривается на расстоянии от зданий и сооружений не менее указанных в таблице 31.

    Возле общественного или производственного здания не допускается предусматривать более одной групповой установки.

    Возле жилого здания допускается предусматривать не более трёх баллонных установок на расстоянии не менее 15 м одна от другой.

    6.7.24 Индивидуальные баллонные установки предусматриваются как снаружи, так и внутри зданий. Разрешается размещение баллонов в квартирах жилого здания (не более одного баллона в квартире), имеющего не более двух этажей.

    При этом баллоны должны соответствовать своему назначению (области применения), установленной стандартами и другими нормативными документами.

    6.7.25 Не разрешается установка баллонов СУГ:

    • в помещениях без естественного освещения;
    • у аварийных выходов;
    • со стороны главных фасадов зданий.

    6.7.26 Газонаполнительную станцию (ГНС), предназначенную для приёма, хранения и отпуска сжиженных углеводородных газов (СУГ) потребителям в автоцистернах и бытовых баллонах, ремонта и переосвидетельствования баллонов, надлежит размещать вне селитебной территории поселений с подветренной стороны для ветров преобладающего направления по отношению к жилым районам.

    6.7.27 Площадку для строительства ГНС надлежит предусматривать с учетом обеспечения снаружи ограждения газонаполнительной станции противопожарной полосы шириной 10 м и минимальных расстояний до лесных массивов; хвойных пород – 50 м, лиственных пород – 20 м, смешанных пород – 30 м.

    6.7.28 В зданиях, находящихся на территории ГНС, не допускается предусматривать жилые помещения. Допускается предусматривать размещение службы эксплуатации газового хозяйства с примыканием к территории ГНС со стороны вспомогательной зоны.

    6.7.29 Минимальные расстояния от резервуаров для хранения СУГ и от размещаемых на ГНС помещений для установок, где используется СУГ, до зданий и сооружений, не относящихся к ГНС, принимаются не менее, указанных в таблице 32.

    Расстояния от надземных резервуаров вместимостью до 20 м3, а также подземных резервуаров вместимостью до 50 м3, принимаются не менее указанных в таблице 31.

    6.7.30 Минимальные расстояния от резервуаров СУГ до зданий и сооружений на территории ГНС или на территории промышленных предприятий, где размещена ГНС, принимаются по таблице 33.

    Таблица 33

    № п/п

    Здания и сооружения

    Расстояния между зданиями и сооружениями ГНС, м

    Порядковые номера зданий и сооружений, приведенные в графе 1

    1

    2

    3

    4

    5

    6

    7

    8

    9

    10

    11

    12

    1

    Надземные резервуары и железнодорожные сливные эстакады

    п. 6.7.45

    10

    15

    30

    40

    15

    30

    40

    10

    10

    40

    40

    2

    Подземные резервуары

    10

    п. 6.7.43

    10

    20

    30

    10

    20

    30

    5

    5

    40

    30

    3

    Помещения категории А и погрузочно-разгру-зочные площадки для баллонов

    15

    10

    10

    15

    40

    15

    30

    40

    10

    10

    40

    40

    4

    Колонки для налива СУГ в автоцистерны и заправочные колонки

    30

    20

    15

    7

    30

    15

    15

    30

    10

    10

    15

    30

    5

    Котельная, ремонтная мастерская, здание техобслуживания автомобилей, гаражи без использования СУГ

    40

    30

    40

    30

    *

    ***

    *

    *

    *

    *

    **

    *

    6

    Прирельсовый склад баллонов

    15

    10

    15

    15

    ***

    ---

    ***

    40

    5

    *

    40

    ***

    7

    Вспомогательные, без подвальной части зда­ния и сооружения без применения открытого огня (в том числе категории А)

    30

    20

    30

    15

    *

    ***

    ---

    *

    *

    *

    **

    *

    8

    Вспомогательные здания с подвальной частью (автовесы, насосная водоснабжения и т.п.)

    40

    30

    40

    30

    *

    40

    *

    ---

    *

    *

    **

    *

    9

    Автодороги, кроме местных подъездов (до края проезжей части)

    10

    5

    10

    10

    *

    5

    *

    *

    ---

    1,5

    *

    ---

    10

    Ограждение территории

    10

    5

    10

    10

    *

    *

    *

    *

    1,5

    ---

    *

    10

    11

    Резервуары для пожаротушения (до водораз­борных колодцев)

    40

    40

    40

    15

    **

    40

    **

    **

    *

    *

    ---

    **

    12

    Открытая стоянка для автомашин (бензин, СУГ)

    40

    30

    40

    30

    *

    ***

    *

    *

    ---

    10

    *

    ---



    Примечания.

    1. Знак «---» обозначает, что расстояние не нормируется.

    2. Знак «*» обозначает, что расстояние принимается по разделу 6.1 (для надземных резервуаров от края наружной подошвы обвалования или защитной стенки).

    3. Знак «**» обозначает, что расстояние принимается по СП 8.13130.

    4. Знак «***»обозначает, что расстояние принимается не менее указанного в подразделе 6.11.

    5. Расстояние от электрораспределительных устройств, размещенных непосредственно в производственных невзрывопожароопасных помещениях, определяется по данной таблице как для вспомогательных зданий без применения открытого огня.

    Минимальные расстояния от склада и погрузочно-разгрузочных площадок баллонов (для сжиженных газов) до зданий и сооружений различного назначения принимаются по таблицам 32 и 33 настоящего свода правил.

    Размещение складов с баллонами для сжиженных газов на территории промышленных предприятий предусматривается в соответствии с требованиями подраздела 6.1 настоящего свода правил.

    6.7.31 Расстояния в свету между отдельными подземными резервуарами должны быть равны половине диаметра большего смежного резервуара, но не менее 1 м.

    6.7.32 Внутри группы расстояния в свету между надземными резервуарами должны быть не менее диаметра наибольшего из рядом стоящих резервуаров, а при диаметре резервуаров до 2 м – не менее 2 м.

    Расстояние между рядами надземных резервуаров, размещаемых в два ряда и более, принимается равным длине наибольшего резервуара, но не менее 10 м.

    6.7.33 Ограждение резервуаров посредством обвалования или ограждающих стен должно отвечать требованиям ГОСТ Р 53324.

    6.7.34 Для слива газа из переполненных баллонов и неиспарившегося газа предусматриваются резервуары, размещаемые:

    • - в пределах базы хранения – при общей вместимости резервуаров свыше 10 м3;
    • - на расстоянии не менее 3 м от здания наполнительного цеха (на непроезжей территории) – при общей вместимости резервуаров до 10 м3.

    6.7.35 На трубопроводах жидкой и паровой фаз к колонкам предусматриваются отключающие устройства на расстоянии не менее 10 м от колонок.

    6.7.36 Испарительные установки, размещаемые в помещениях, устанавливаются в здании наполнительного цеха или в отдельном помещении того здания, где имеются газопотребляющие установки, или в отдельном здании, соответствующем требованиям, установленным для зданий категории А. При этом испарительные установки, располагаемые в помещениях ГНС без постоянного пребывания обслуживающего персонала, должны быть оборудованы дублирующими приборами контроля технологического процесса, размещаемыми в помещениях ГНС с обслуживающим персоналом.

    6.7.37 Не допускается предусматривать в производственной зоне ГНС испарительные установки с применением открытого огня.

    6.7.38 На водопроводных и канализационных колодцах, располагаемых в зоне радиусом 50 м от зданий категории А и наружных установок категории АН, необходимо предусматривать по две крышки. Пространство между крышками должно быть уплотнено материалом, исключающим проникновение газа в колодцы в случае его утечки.

    6.7.39 На ГНС с надземными резервуарами хранения СУГ при общей вместимости резервуаров более 200 м3 надлежит предусматривать стационарную автоматическую систему водяного охлаждения резервуаров, которая должна обеспечивать орошение в течение 75 мин всех боковых и торцевых поверхностей резервуаров с интенсивностью 0,1 л/(с?м2) и 0,5 л/(с?м2) для торцевых стенок, имеющих арматуру.

    Установки водяного охлаждения резервуаров должны быть оборудованы устройствами для подключения передвижной пожарной техники.

    Расход воды принимается из расчета одновременного орошения не менее трех резервуаров при однорядном расположении резервуаров в группе и шести резервуаров при двухрядном расположении в одной группе и учитывать дополнительно к расходу воды, принимаемому по СП 8.13130.

    При определении общего расхода воды на наружное пожаротушение и орошение резервуаров учитывается расход воды из гидрантов в количестве 25 % расхода по СП 8.13130.

    6.7.40 Пожаротушение сливной эстакады необходимо предусматривать передвижной пожарной техникой от принятой для ГНС системы противопожарного водоснабжения.

    6.7.41 Электроприводы насосов, компрессоров и другого оборудования, установленных в помещениях категории А, надлежит блокировать с вентиляторами вытяжных систем таким образом, чтобы они не могли работать при отключении вентиляции.

    6.7.42 Класс взрывоопасной зоны в помещениях и у наружных установок, в соответствии с которым должен производиться выбор электрооборудования для ГНС (ГНП), принимается в соответствии с требованиями [1].

    6.7.43 Электроприемники зданий и сооружений ГНС (ГНП) в отношении обеспечения надежности электроснабжения надлежит относить к III категории за исключением электроприемников противопожарной насосной станции, аварийной вентиляции и сигнализаторов довзрывоопасных концентраций, которые следует относить к I категории.

    При невозможности питания пожарных насосов от двух независимых источников электроснабжения допускается предусматривать их подключение в соответствии с требованиями СП 10.13130 или предусматривать установку резервного насоса с дизельным приводом.

    6.7.44 В помещениях насосно-компрессорного, наполнительного, испарительного и окрасочного отделений, кроме рабочего освещения, предусматривается дополнительное аварийное освещение.

    Допускается применять аккумуляторные фонари на напряжение не выше 12 В во взрывозащищенном исполнении.

    6.7.45 Схема электроснабжения должна предусматривать в случае возникновения пожара автоматическое отключение технологического оборудования в помещениях с взрывоопасными зонами при опасной концентрации газа в воздухе помещения и централизованное отключение вентиляционного оборудования в соответствии с требованиями СП 7.13130.

    Источник: http://www.pogaranet.ru/qa/767.html


    СП 62.13330.2011*


    Дата введения 2013-01-01

    Предисловие


    Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 года N 184-ФЗ "О техническом регулировании", а правила разработки - постановлением Правительства Российской Федерации от 19 ноября 2008 года N 858 "О порядке разработки и утверждения сводов правил".

    Сведения о своде правил

    1 ИСПОЛНИТЕЛИ: ЗАО "Полимергаз" при участии ОАО "Гипрониигаз"

    2 ВНЕСЕН Техническим комитетом по стандартизации ТК 465 "Строительство"

    3 ПОДГОТОВЛЕН к утверждению Управлением градостроительной политики

    4 УТВЕРЖДЕН приказом Министерства регионального развития Российской Федерации (Минрегион России) от 27 декабря 2010 г. N 780 и введен в действие с 20 мая 2011 г. Изменение N 1 к СП 62.13330.2011 "СНиП 42-01-2002 Газораспределительные системы" утверждено приказом Федерального агентства по строительству и жилищно-коммунальному хозяйству (Госстрой) от 10 декабря 2012 года N 81/ГС и введено в действие с 1 января 2013 г.

    5 ЗАРЕГИСТРИРОВАН Федеральным агентством по техническому регулированию и метрологии (Росстандарт)

    Информация об изменениях к настоящему своду правил публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего свода правил соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте разработчика (Госстрой) в сети Интернет

    Пункты, таблицы, приложения, в которые внесены изменения, отмечены в настоящем своде правил звездочкой.


    ВНЕСЕНО Изменение N 2, утвержденное и введенное в действие Приказом Министерства строительства и жилищно-коммунального хозяйства Российской Федерации от 3 декабря 2016 г. N 878/пр c 04.06.2017

    Изменение N 2 внесено изготовителем базы данных

    Введение


    Настоящий свод правил устанавливает требования, соответствующие целям Федерального закона от 30 декабря 2009 г. N 384-ФЗ "Технический регламент о безопасности зданий и сооружений", Технического регламента "О безопасности сетей газораспределения и газопотребления", утвержденного постановлением Правительства Российской Федерации от 29 ноября 2010 г. N 870, Федерального закона от 22 июля 2008 г. N 123-ФЗ "Технический регламент о требованиях пожарной безопасности", а также Федерального закона от 23 ноября 2009 г. N 261-ФЗ "Об энергосбережении и о повышении энергетической эффективности и о внесении изменений в отдельные законодательные акты Российской Федерации".
    ________________
    Вероятно, ошибка оригинала. Следует читать: постановлением Правительства Российской Федерации от 29.10.2010 N 870. - Примечание изготовителя базы данных.


    Основными особенностями настоящего свода правил являются:

    приоритетность требований, направленных на обеспечение надежной и безопасной эксплуатации сетей газораспределения, газопотребления и объектов СУГ;

    обеспечение требований безопасности, установленных техническими регламентами и нормативными правовыми документами федеральных органов исполнительной власти;

    защита охраняемых законом прав и интересов потребителей строительной продукции путем регламентирования эксплуатационных характеристик сетей газораспределения, газопотребления и объектов СУГ;

    расширение возможностей применения современных эффективных технологий, новых материалов, прежде всего полимерных, и оборудования для строительства новых и восстановления изношенных сетей газораспределения, газопотребления и объектов СУГ;

    обеспечение энергосбережения и повышение энергоэффективности зданий и сооружений;

    гармонизация с международными (ИСО) и региональными европейскими (ЕН) нормами.

    Настоящий свод правил разработан ЗАО "Полимергаз" (руководитель разработки - ген. директор В.Е.Удовенко, ответств. исполнитель - исполн. директор Ю.В.Коршунов, исполнитель - канд. техн. наук B.C.Тхай) при участии ОАО "Гипрониигаз" (ген. директор, проф., д-р техн. наук А.Л.Шурайц, руковод. разработки - зам. ген. директора, канд. экон. наук М.С.Недлин, ответств. исполнитель - помощник зам. ген. директора Ю.Н.Вольнов, исполнители: Л.П.Суворова, А.С.Струкова, Р.П.Гордеева).

    Изменение N 2 к СП 62.13330.2011 разработано авторским коллективом АО "Гипрониигаз" (д-р техн. наук, проф. А.Л.Шурайц, канд. экон. наук М.С.Недлин, А.И.Кузяева, А.О.Хомутов, Ю.Н.Вольнов, А.В.Бирюков, Т.Н.Астафьева, Р.П.Гордеева, Л.П.Суворова, А.С.Струкова, В.Н.Матяш, Н.А.Кострикина, М.С.Севрюк, В.Е.Станкина, Т.С.Бакумцева).

    (Измененная редакция, Изм. N 2).

    1 Область применения


    Настоящий свод правил распространяется на проектирование новых, реконструируемых и подлежащих капитальному ремонту сетей газораспределения, газопотребления и объектов сжиженных углеводородных газов (СУГ), предназначенных для обеспечения потребителей природным газом давлением до 1,2 МПа включительно и сжиженными углеводородными газами давлением до 1,6 МПа включительно.

    Настоящий свод правил не распространяется:

    на технологические газопроводы, предназначенные для транспортирования газа в пределах химических, нефтехимических и металлургических (кроме производств, где получаются расплавы и сплавы цветных металлов) предприятий, на которых природный газ используется в качестве сырья;

    газопроводы СУГ, относящиеся к магистральным трубопроводам.

    (Измененная редакция, Изм. N 2).

    2 Нормативные ссылки


    В настоящем своде правил использованы ссылки на нормативные документы, перечень которых приведен в приложении А.

    Примечание - При пользовании настоящим сводом правил целесообразно проверить действие ссылочных стандартов и классификаторов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный документ заменен (изменен), то при использовании настоящего свода правил следует руководствоваться заменяющим (измененным) документом. Если ссылочный документ отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

    3 Термины и определения


    В настоящем своде правил применены термины по [1], ГОСТ Р 53865, ГОСТ 24856, а также следующие термины с соответствующими определениями:

    (Измененная редакция, Изм. N 2).

    3.1*, 3.2* (Исключены, Изм. N 2).

    3.3

    газ: Природный газ, нефтяной (попутный) газ, отбензиненный сухой газ, газ из газоконденсатных месторождений, добываемый и собираемый газо- и нефтедобывающими организациями, и газ, вырабатываемый газо- и нефтеперерабатывающими организациями.

    [2, статья 2]


    (Измененная редакция, Изм. N 2).

    3.4 максимальное рабочее давление (МОР): Максимальное давление газа в трубопроводе, допускаемое для постоянной эксплуатации.

    3.5 источник газа: Элемент системы газоснабжения, предназначенный для подачи газа (природного газа и СУГ) в газораспределительную сеть.

    (Измененная редакция, Изм. N 2).

    3.6-3.10 (Исключены, Изм. N 2).

    3.11 подводный газопровод: Наружный газопровод, проложенный ниже уровня поверхности дна пересекаемых водных преград.

    3.12 стандартное размерное отношение (SDR): Отношение номинального наружного диаметра полимерной трубы к ее номинальной толщине стенки.

    3.13-3.16* (Исключены, Изм. N 2).

    3.17 газонаполнительная станция (ГНС): Предприятие, предназначенное для приема, хранения и отпуска сжиженных углеводородных газов потребителям в автоцистернах и бытовых газовых баллонах, ремонта и переосвидетельствования бытовых газовых баллонов.

    (Измененная редакция, Изм. N 2).

    3.18 газонаполнительный пункт (ГНП): Предприятие, предназначенное для приема, хранения и отпуска сжиженных углеводородных газов потребителям в бытовых газовых баллонах.

    (Измененная редакция, Изм. N 2).

    3.19 стесненные условия прокладки газопровода: Условия прокладки газопровода, при которых расстояния, регламентированные нормативными документами, соблюсти не представляется возможным.

    (Измененная редакция, Изм. N 2).

    3.20*, 3.21* (Исключены, Изм. N 2).

    3.22 клапан безопасности (контроллер) расхода газа: Устройство, автоматически перекрывающее подачу газа в газопроводе при превышении определенного значения расхода газа.

    3.23* регулятор-стабилизатор: Устройство, автоматически поддерживающее рабочее давление газа, необходимое для оптимальной работы газоиспользующего оборудования.

    (Измененная редакция, Изм. N 2).

    3.24*

    регулятор-монитор: Дополнительный (контрольный) регулятор, используемый в качестве защитного устройства.

    [ГОСТ Р 54960-2012, статья 3.1.8]


    (Измененная редакция, Изм. N 2).

    3.25*-3.28* (Исключены, Изм. N 2).

    3.29 контрольно-измерительные приборы (КИП): Средства измерений, средства порогового, визуального контроля, сигнализации, индикации и т.п., предназначенные для получения информации о состоянии параметров сетей газораспределения и газопотребления.

    3.30 сеть газораспределения СУГ: Наружный газопровод с техническими устройствами, расположенными на нем, предназначенный для транспортирования паровой фазы СУГ от запорной арматуры, установленной на выходе из редукционной головки резервуарной установки или испарителя, до запорной арматуры включительно, расположенной на границе сети газораспределения и сети газопотребления, в том числе сети газопотребления жилых зданий.

    3.29, 3.30 (Введены дополнительно, Изм. N 2).

    4 Общие требования к сетям газораспределения, газопотребления и объектам СУГ

    4.1* Проектирование, строительство и реконструкцию сетей газораспределения и газопотребления рекомендуется осуществлять в соответствии со схемами газоснабжения, разработанными в составе федеральной, межрегиональных и региональных программ газификации субъектов Российской Федерации в целях обеспечения предусматриваемого этими программами уровня газификации жилищно-коммунального хозяйства, промышленных и иных организаций.

    Строительство, реконструкцию сетей газораспределения рекомендуется осуществлять с применением преимущественно полимерных труб и соединительных деталей (например, из полиэтилена и его модификаций, полиамидов) и других сертифицированных материалов.

    В сетях газораспределения и газопотребления безопасность использования газа рекомендуется обеспечивать применением технических средств и устройств.

    Присоединение вновь построенных газопроводов к действующим газопроводам рекомендуется предусматривать без отключения потребителей газа.

    (Измененная редакция, Изм. N 2).

    4.2* Газораспределительная система должна обеспечивать подачу газа потребителям в объемах и с параметрами, соответствующими проектной документации.

    У потребителей газа, которые не подлежат ограничению или прекращению газоснабжения, перечень которых утверждается в установленном порядке, должна быть обеспечена бесперебойная подача газа не менее чем от двух источников или должен быть предусмотрен резервный вид топлива.

    Пропускная способность сетей газораспределения и газопотребления должна определяться расчетом из условия газоснабжения всех потребителей в часы максимального потребления.

    Качество природного газа и СУГ должно соответствовать нормативным документам на поставку. При транспортировании газов иного происхождения должно быть подтверждено обеспечение целостности и надежной эксплуатации сетей газораспределения и газопотребления на весь период эксплуатации в соответствии с требованиями настоящего свода правил.

    Выбор схем газоснабжения следует проводить в зависимости от объема, структуры и плотности газопотребления объектов административно-территориального деления, размещения жилых и производственных зон, а также источников газоснабжения (местоположение и мощность существующих и проектируемых магистральных газопроводов, ГРС и др.). Выбор той или иной схемы сетей газораспределения в проектной документации должен быть обоснован экономически и обеспечен необходимой степенью безопасности. Любое изменение существующей сети должно осуществляться с сохранением или улучшением характеристик надежности и безопасности.

    (Измененная редакция, Изм. N 2).

    4.2а Качество поставляемого природного газа должно соответствовать ГОСТ 5542, СУГ - ГОСТ 20448, ГОСТ Р 52087 и ГОСТ 27578.

    (Введен дополнительно, Изм. N 2).

    4.3* По рабочему давлению транспортируемого газа газопроводы подразделяют на газопроводы высокого давления категорий 1 и 2, среднего давления и низкого давления в соответствии с таблицей 1*.

    Газопроводы из полиэтиленовых труб могут применяться для подземной прокладки при давлении природного газа до 0,6 МПа включительно внутри населенных пунктов, до 1,2 МПа включительно - по территории промышленной зоны и межпоселковые и до 0,005 МПа включительно - для паровой фазы СУГ.

    Полиэтиленовые трубы и соединительные детали могут изготовляться по ГОСТ Р 50838 и ГОСТ Р 52779 соответственно или по техническим условиям из композиций полиэтилена, отвечающих требованиям этих стандартов. Характеристики труб, изготовленных по техническим условиям, должны соответствовать или быть более жесткими, чем предусмотрено ГОСТ Р 50838-2009 (таблица 3), а для соединительных деталей - чем предусмотрено ГОСТ Р 52779-2007 (таблица 5).


    Таблица 1*

    Классификация газопроводов по давлению, категория

    Вид транспортируемого газа

    Рабочее давление в газопроводе, МПа

    Высокое

    1

    Природный

    Св.

    0,6

    до

    1,2

    включ.

    СУГ

    Св.

    0,6

    "

    1,6

    "

    2

    Природный и СУГ

    "

    0,3

    "

    0,6

    "

    Среднее

    -

    То же

    "

    0,005

    "

    0,3

    "

    Низкое

    -

    "

    До

    0,005

    включ.


    Таблица 1 (Измененная редакция, Изм. N 2).

    Газопроводы из стальных труб и их соединительные детали могут применяться для наружной и внутренней прокладки для всех давлений для природного газа и до 1,6 МПа включительно - для СУГ.

    Газопроводы из медных труб и их соединительные детали могут применяться для наружной и внутренней прокладки при низком давлении природного газа.

    Для сетей газораспределения и газопотребления при соответствующем обосновании допускается применение труб и соединительных деталей из иных материалов, применение которых разрешено в установленном порядке.

    (Измененная редакция, Изм. N 2).

    4.4* Давление газа во внутренних газопроводах не должно превышать значений, приведенных в таблице 2*. Давление газа перед газоиспользующим оборудованием должно соответствовать давлению, необходимому для устойчивой работы этого оборудования, указанному в паспортах предприятий-изготовителей.


    Таблица 2*

    Потребители газа, размещенные в зданиях

    Давление газа

    во внутреннем газопроводе, МПа

    1 Исключена

    2 Производственные здания, в которых величина давления газа обусловлена требованиями производства

    До 1,2 включ. (для природного газа)

    До 1,6 включ. (для СУГ)

    3 Прочие производственные здания

    До 0,6 (включ.)

    4 Бытовые здания производственного назначения отдельно стоящие, пристроенные к производственным зданиям и встроенные в эти здания. Отдельно стоящие общественные здания производственного назначения

    До 0,3 (включ.)

    5 Административные и бытовые здания, не вошедшие в пункт 4 таблицы

    До 0,005 (включ.)

    6 Котельные:

    отдельно стоящие

    До 0,6 (включ.)

    пристроенные, встроенные и крышные производственных зданий

    До 0,6 (включ.)

    пристроенные, встроенные и крышные общественных, административных и бытовых зданий

    До 0,005 (включ.)

    пристроенные и крышные жилых зданий

    До 0,005 (включ.)

    7 Общественные здания (кроме зданий, установка газоиспользующего оборудования в которых не допускается) и складские помещения

    до 0,005 (включ.)

    8 Жилые здания

    До 0,005 (включ.)


    Таблица 2 (Измененная редакция, Изм. N 2).

    4.5* Сети газораспределения и газопотребления, резервуарные и баллонные установки, газонаполнительные станции и другие объекты СУГ должны быть спроектированы и построены так, чтобы при восприятии нагрузок и воздействий, действующих на них в течение предполагаемого срока службы, были обеспечены их необходимые по условиям безопасности прочность, устойчивость и герметичность.

    Выбор способа прокладки и материала труб для газопровода следует предусматривать с учетом особых природных и грунтовых условий эксплуатации.

    (Измененная редакция, Изм. N 2).

    4.6 При проектировании газопроводов следует выполнять расчеты на прочность для определения:

    толщины стенок труб и соединительных деталей;

    продольных напряжений, значения которых не должны превышать допустимых.

    Трубы и соединительные детали для газопроводов должны соответствовать требованиям нормативных документов на продукцию.

    Для наружных газопроводов из меди следует применять трубы с толщиной стенки не менее 1,5 мм, для внутренних газопроводов - не менее 1 мм.

    Для стальных газопроводов следует применять трубы и соединительные детали с толщинами стенок не менее: 3 мм - для подземных, 2 мм - для надземных и внутренних. Для импульсных газопроводов следует принимать толщину стенки трубы не менее 1,2 мм.

    При строительстве, реконструкции газопроводов не допускается использование восстановленных стальных труб (для выполнения ими рабочих функций газопровода) и других бывших в употреблении металлоконструкций.

    Характеристики предельных состояний, коэффициенты надежности по ответственности, нормативные и расчетные значения нагрузок и воздействий и их сочетаний, а также нормативные и расчетные значения характеристик материалов следует принимать в расчетах с учетом требований СП 20.13330. Расчеты газопроводов на прочность должны выполняться в соответствии с действующими нормативными документами.

    (Измененная редакция, Изм. N 2).

    4.6а Стальные трубы должны применяться в соответствии с [3] и ГОСТ Р 55474.

    Медные трубы должны изготовляться в соответствии с требованиями ГОСТ Р 52318, соединительные детали из меди и медных сплавов - в соответствии с требованиями ГОСТ Р 52922, ГОСТ Р 52948 и ГОСТ Р 52949. Медные трубы и соединительные детали, выполненные по другим стандартам и техническим условиям, должны соответствовать или содержать более жесткие требования по сравнению с вышеуказанными стандартами и иметь разрешительные документы.

    (Введен дополнительно, Изм. N 2).

    4.7 При проектировании сетей газораспределения и газопотребления в особых природных и грунтовых условиях (далее - особые условия) следует предусматривать специальные мероприятия, приведенные в разделе 5.6, обеспечивающие устойчивость, прочность и герметичность газопроводов.

    (Измененная редакция, Изм. N 2).

    4.8 Стальные газопроводы следует защищать от коррозии.

    Подземные стальные газопроводы, подземные и обвалованные резервуары СУГ, стальные вставки полиэтиленовых газопроводов, стальные футляры на газопроводах следует защищать от коррозионной агрессивности грунтов по отношению к стали и опасного влияния блуждающих токов.

    Надземные и внутренние стальные газопроводы следует защищать от атмосферной коррозии.

    (Измененная редакция, Изм. N 2).

    4.9 Сети газораспределения населенных пунктов с населением более 100 тыс. человек следует оснащать автоматизированными системами дистанционного управления технологическим процессом распределения газа и коммерческого учета потребления газа (АСУ ТП РГ) или автоматизированными системами диспетчерского контроля (АСДК). Для населенных пунктов с населением менее 100 тыс. человек решение об оснащении сетей газораспределения АСУ ТП РГ принимается заказчиком.

    (Измененная редакция, Изм. N 2).

    4.10* Для сетей газораспределения и газопотребления и объектов СУГ должны применяться материалы, изделия, газоиспользующее оборудование и технические устройства по действующим стандартам и другим нормативным документам на их изготовление, поставку, сроки службы, характеристики, свойства и назначение (области применения) которых соответствуют условиям их эксплуатации.

    Пригодность новых материалов, изделий, газоиспользующего оборудования и технических устройств, в том числе зарубежного производства, для строительства сетей газораспределения и газопотребления должна быть подтверждена согласно [10].

    (Измененная редакция, Изм. N 2).

    4.11* Для подземных газопроводов могут применяться полиэтиленовые трубы, армированные стальным сетчатым каркасом с синтетическими нитями.

    Полиэтиленовые трубы и соединительные детали для газопровода могут изготавливаться из полиэтилена одного наименования, допускается соединение деталей и труб из полиэтилена разных наименований (ПЭ 80 и ПЭ 100 или ПЭ 100/ПЭ 100-RC) сваркой деталями с закладными нагревателями (ЗН) из ПЭ 100.

    Стальные бесшовные, сварные (прямошовные и спиральношовные) трубы и соединительные детали для газораспределительных систем могут быть изготовлены из стали, содержащей не более 0,25% углерода, 0,056% серы и 0,046% фосфора.

    Медные трубы (твердого и полутвердого состояния) и соединительные детали могут быть изготовлены из меди марок М1ф и М1р по ГОСТ 859 с содержанием меди () или сплава меди и серебра (+) не менее 99,90%, фосфора - не более 0,04%. Трубы, изготовленные из меди марки М1р, допускается применять для соединений, выполненных прессованием. Медные трубы мягкого состояния по ГОСТ 859 допускается применять для присоединения к газоиспользующему оборудованию. Соединительные детали рекомендуется изготовлять из меди и медных сплавов, соответствующих требованиям ГОСТ Р 52922 при соединении высокотемпературной капиллярной пайкой, ГОСТ Р 52948 при соединении способом прессования.

    На объектах СУГ рекомендуется применять для жидкой фазы СУГ стальные бесшовные, для паровой фазы СУГ стальные бесшовные или электросварные трубы, а для газопроводов паровой фазы СУГ низкого давления от резервуарных установок допускается применение полиэтиленовых труб и соединительных деталей из ПЭ 100, многослойных полимерных труб и их соединительных деталей, а также медных труб и соединительных деталей из меди и медных сплавов, за исключением соединений, выполненных прессованием.

    Материал труб, материал арматуры и соединительных деталей рекомендуется выбирать с учетом давления газа, расчетной температуры наружного воздуха в районе строительства и температуры стенки трубы при эксплуатации, грунтовых и природных условий, наличия вибрационных нагрузок и т.д.

    (Измененная редакция, Изм. N 2).

    4.12 Ударная вязкость металла стальных труб и соединительных деталей толщиной стенки 5 мм и более должна быть не ниже 30 Дж/см для газопроводов, прокладываемых в районах строительства с расчетной температурой ниже минус 40 °С, а также (независимо от района строительства):

    для газопроводов давлением свыше 0,6 МПа и при номинальном диаметре более 620 мм;

    прокладываемых на площадках строительства сейсмичностью свыше 6 баллов;

    испытывающих вибрационные нагрузки;

    подземных, прокладываемых в иных особых условиях;

    на переходах через естественные преграды и в местах пересечений с железными дорогами и автодорогами категорий I-III и магистральных улиц и дорог.

    При этом ударная вязкость основного металла труб и соединительных деталей должна определяться при минимальной температуре эксплуатации.

    (Измененная редакция, Изм. N 2).

    4.13* Сварные соединения труб по своим физико-механическим свойствам должны соответствовать характеристикам основного материала свариваемых труб. Сварные соединения должны быть герметичными. Типы, конструктивные элементы и размеры сварных соединений должны соответствовать требованиям нормативных документов к данным соединениям:

    сварных соединений стальных труб - ГОСТ 16037;

    сварных соединений медных труб - ГОСТ 16038;

    паяных соединений медных труб - ГОСТ 19249.

    Для стальных газопроводов должны применяться стыковые, тавровые и нахлесточные соединения, для полиэтиленовых - соединения встык нагретым инструментом или при помощи деталей с ЗН, для подземных медных газопроводов - соединения, выполненные сваркой или высокотемпературной капиллярной пайкой (далее - пайкой). Соединения медных надземных газопроводов следует выполнять сваркой, высокотемпературной капиллярной пайкой или прессованием.

    Для внутренних газопроводов должны применяться соединения:

    выполненные пайкой и прессованием, с использованием пресс-фитингов из меди и медных сплавов;

    выполненные прессованием - для полимерных многослойных труб (металлополимерных и армированных синтетическими нитями);

    стыковые, тавровые, нахлесточные - для стальных труб.

    На каждое сварное соединение (или рядом с ним) наружных газопроводов должно быть нанесено обозначение (номер, клеймо) сварщика, выполнившего это соединение.

    Размещение соединений в стенах, перекрытиях и других конструкциях зданий и сооружений не допускается.

    (Измененная редакция, Изм. N 2).

    4.13а Сварные соединения стальных труб рекомендуется выполнять в соответствии с ГОСТ 16037, ГОСТ Р 55474 и [3], медных труб - ГОСТ 16038, полиэтиленовых труб - ГОСТ Р 52779, ГОСТ Р 54792, ГОСТ Р 55473 и [4].

    Паяные соединения медных труб рекомендуется выполнять в соответствии с ГОСТ 19249.

    Соединения способом прессования медных труб рекомендуется выполнять в соответствии с ГОСТ Р 52948.

    (Введен дополнительно, Изм. N 2).

    4.14 Конструкция арматуры должна обеспечивать стойкость к транспортируемой среде и испытательному давлению. Запорная и регулирующая арматура должна обеспечивать герметичность затворов не ниже класса В, а запорная арматура на газопроводах СУГ - не ниже класса А. Отключающая (защитная) арматура должна обеспечивать герметичность затворов не ниже класса А.

    (Измененная редакция, Изм. N 2).

    4.14а Класс герметичности затворов арматуры определяется по ГОСТ Р 54808.

    (Введен дополнительно, Изм. N 2).

    4.15* Строительство, реконструкцию, капитальный ремонт сетей газораспределения и газопотребления рекомендуется осуществлять в соответствии с проектной документацией, утвержденной в установленном порядке, или рабочей документацией, а также с учетом требований законодательства Российской Федерации о градостроительной деятельности и настоящего свода правил.

    Границы охранных зон сетей газораспределения и условия использования земельных участков, расположенных в их пределах, определяются в соответствии с действующим законодательством Российской Федерации.

    (Измененная редакция, Изм. N 2).

    4.16* Присоединение газопроводов без снижения давления или со снижением давления рекомендуется выполнять с использованием специального оборудования, обеспечивающего безопасность проведения работ по технологиям и производственным инструкциям, согласованным и утвержденным в установленном порядке.

    (Измененная редакция, Изм. N 2).

    Пункт 4.17 исключен.

    5 Наружные газопроводы

    5.1 Общие положения

    5.1.1* Наружные газопроводы рекомендуется размещать по отношению к зданиям, сооружениям и сетям инженерно-технического обеспечения в соответствии с приложениями Б* и В*.

    При подземной прокладке газопровода или в обваловании материал и габариты обвалования рекомендуется принимать исходя из теплотехнического расчета, а также обеспечения устойчивости и сохранности газопровода и обвалования.

    Для подземных газопроводов, прокладываемых в стесненных условиях, расстояния, указанные в приложении В*, допускается сокращать не более чем на 50% при прокладке в обычных условиях и не более 25% - в особых природных условиях. В стесненных условиях допускается прокладывать подземные газопроводы давлением до 0,6 МПа включительно на отдельных участках трассы, между зданиями и под арками зданий, а газопроводы давлением свыше 0,6 МПа - при сближении их с отдельно стоящими подсобными строениями (зданиями без постоянного присутствия людей). При этом на участках сближения и на расстоянии не менее 5 м в каждую сторону от этих участков рекомендуется применять один из следующих вариантов:

    для стальных газопроводов:

    Источник: http://docs.cntd.ru/document/464664948
    Далее >

    6. Пункты редуцирования газа

    6.1 Общие положения

    Для снижения и регулирования давления газа в газораспределительной сети предусматривают следующие ПРГ: газорегуляторные пункты (ГРП), газорегуляторные пункты блочные (ГРПБ) заводского изготовления в зданиях контейнерного типа, газорегуляторные пункты шкафные (ГРПШ) и газорегуляторные установки (ГРУ).

    6.2 Требования к ГРП и ГРПБ

    6.2.1 ГРП размещают:

    • отдельно стоящими;
    • пристроенными к газифицируемым производственным зданиям, котельным и общественным зданиям с помещениями производственного назначения;
    • встроенными в одноэтажные газифицируемые производственные здания и котельные (кроме помещений, расположенных в подвальных и цокольных этажах);
    • на покрытиях газифицируемых производственных зданий степеней огнестойкости I и II класса С0 с негорючим утеплителем.

    В ГРП следует предусматривать наличие помещений для размещения линий редуцирования, а также вспомогательных помещений для размещения отопительного оборудования, КИП, автоматики и телемеханики.

    Для отдельно стоящих ГРП и ГРПБ рекомендуется предусматривать их оборудование проветриваемым ограждением высотой 1,6 м, выполненным из негорючих материалов. При выносе из ГРП и ГРПБ части технических устройств они должны находиться в пределах ограждения конкретных ГРП и ГРПБ. Высоту ограждения в данном случае принимают не менее 2 м.

    Ограждение не должно выступать за пределы охранной зоны ГРП и ГРПБ.

    ГРПБ следует размещать отдельно стоящими.

    6.2.2 Отдельно стоящие ПРГ (кроме ГРУ) в поселениях должны располагаться на расстояниях от зданий и сооружений (за исключением сетей инженерно-технического обеспечения) не менее указанных в таблице 5, а ПРГ (в том числе встроенные и пристроенные) на территории промышленных предприятий и других предприятий производственного назначения - согласно СП 4.13130.

    Таблица 5

    Давление газа на вводе в ГРП, ГРПБ, ГРПШ, МПа Расстояния в свету от отдельно стоящих ГРП, ГРПБ и по горизонтали (в свету) от отдельно стоящих ГРПШ, м
      до зданий, и сооружений за исключением сетей инженерно- технического обеспечения до железнодорожных и трамвайных путей (ближайшего рельса) до автомобильных дорог, магистральных улиц и дорог (обочины) до воздушных линий электропередачи
    До 0,6 включ. 10 10 5 Не менее 1,5 высоты опоры
    Св. 0,6 15 15 8
    Примечания
    1 При наличии выносных технических устройств, входящих в состав ГРП, ГРПБ и ГРПШ и размещаемых в пределах их ограждений, расстояния от иных объектов следует принимать до ограждений в соответствии с настоящей таблицей.
    2 Требования настоящей таблицы распространяются также на узлы учета газа, располагающиеся в отдельно стоящих зданиях или шкафах на отдельно стоящих опорах.
    3 Расстояние от отдельно стоящего ГРПШ при давлении газа на вводе до 0,3 МПа включительно до зданий и сооружений не нормируется, но должно приниматься не менее указанного в 6.3.5.
    4 Расстояния от подземных сетей инженерно-технического обеспечения при параллельной прокладке до ГРП, ГРПБ, ГРПШ и их ограждений при наличии выносных технических устройств, входящих в состав ГРП, ГРПБ и ГРПШ и размещаемых в пределах их ограждений, следует принимать в соответствии с СП 42.13330 и СП 18.13330, а от подземных газопроводов - в соответствии с приложением В.
    5 Расстояния от надземных газопроводов до ГРП, ГРПБ и ГРПШ и их ограждений при наличии выносных технических устройств, входящих в состав ГРП, ГРПБ и ГРПШ и размещаемых в пределах их ограждений, следует принимать в соответствии с приложением Б, а для остальных надземных сетей инженерно-технического обеспечения - в соответствии с противопожарными нормами, но не менее 2 м.
    6 Прокладка сетей инженерно-технического обеспечения, в том числе газопроводов, не относящихся к ГРП, ГРПБ и ГРПШ, в пределах ограждений не допускается.
    7 Следует предусмотреть подъезд к ГРП и ГРПБ автотранспорта.
    8 Расстояние от наружных стен ГРП, ГРПБ, ГРПШ или их ограждений при наличии выносных технических устройств, входящих в состав ГРП, ГРПБ и ГРПШ и размещаемых в пределах их ограждений до стволов деревьев с диаметром кроны не более 5,0 м, следует принимать не менее 4,0 м.

    На территории поселений в стесненных условиях разрешается уменьшение на 30% расстояний от зданий и сооружений до пунктов редуцирования газа пропускной способностью до 10000 м3/ч.

    6.2.3 Отдельно стоящие здания ГРП и ГРПБ должны быть одноэтажными, бесподвальными, с совмещенной кровлей и быть степеней огнестойкости I-II и I-III соответственно и класса конструктивной пожарной опасности С0. Разрешается размещение ГРПБ в зданиях контейнерного типа (металлический каркас с негорючим утеплителем).

    6.2.4 ГРП допускается пристраивать к зданиям степеней огнестойкости I-II, класса конструктивной пожарной опасности С0 с помещениями категорий Г и Д. ГРП с входным давлением газа свыше 0,6 МПа допускается пристраивать к указанным зданиям, если использование газа такого давления необходимо по условиям технологии.

    Пристройки должны примыкать к зданиям со стороны глухой противопожарной стены, газонепроницаемой в пределах примыкания ГРП. При этом должна быть обеспечена газонедроницаемость швов примыкания.

    Расстояние от стен и покрытия пристроенных ГРП до ближайшего проема в стене должно быть не менее 3 м.

    6.2.5 Встроенные ГРП разрешается устраивать при входном давлении газа не более 0,6 МПа в зданиях степеней огнестойкости I-II, класса конструктивной пожарной опасности С0 с помещениями категорий Г и Д. Помещение встроенного ГРП должно быть оборудовано противопожарными газонепроницаемыми ограждающими конструкциями и самостоятельным выходом наружу из здания.

    6.2.6 Стены и перегородки, разделяющие помещения ГРП и ГРПБ, должны быть без проемов, противопожарными типов II и I соответственно и газонепроницаемыми. Устройство дымовых и вентиляционных каналов в разделяющих стенах, а также в стенах зданий, к которым пристраиваются ГРП (в пределах примыкания ГРП), не допускается. Полы в ГРП и ГРПБ должны быть покрыты антистатиком и искрогасящим материалом.

    Вспомогательные помещения должны иметь отдельные выходы из здания, не связанные с помещениями линий редуцирования.

    Двери ГРП и ГРПБ следует предусматривать противопожарными, искронедающими и открываемыми изнутри наружу без ключа, с фиксацией в открытом положении.

    Конструкция окон должна исключать искрообразование при их эксплуатации.

    6.2.7 Помещения ГРП и ГРПБ должны соответствовать требованиям СП 56.13330, а помещения для размещения отопительного оборудования также СНиП II-35.

    6.3 Требования к ГРПШ

    6.3.1 Оборудование ГРПШ должно размещаться в шкафу, выполненном из негорючих материалов, а для ГРПШ с обогревом - с негорючим утеплителем.

    ГРПШ размещают отдельно стоящими или на наружных стенах зданий, для газоснабжения которых они предназначены. На наружных стенах зданий размещение ГРПШ с газовым отоплением не допускается.

    Допускается размещать ГРПШ ниже уровня поверхности земли, при этом такой ГРПШ следует считать отдельно стоящим.

    Расстояния от отдельно стоящих ГРПШ до зданий и сооружений должны быть не менее указанных в таблице 5 и 6.2.2.

    6.3.2 ГРПШ с входным давлением газа до 0,3 МПа включительно устанавливают:

    • на наружных стенах жилых, общественных, в том числе административного назначения, административных и бытовых зданий независимо от степени огнестойкости и класса конструктивной пожарной опасности при расходе газа до 50 м3/ч;
    • на наружных стенах жилых, общественных, в том числе административного назначения, административных и бытовых зданий не ниже степени огнестойкости III и не ниже класса конструктивной пожарной опасности С1 при расходе газа до 400 м3/ч.

    6.3.3 ГРПШ с входным давлением газа до 0,6 МПа включительно устанавливают на наружных стенах производственных зданий, общественных и бытовых зданий производственного назначения с помещениями категорий В4, Г и Д и котельных.

    6.3.4 ГРПШ с входным давлением газа свыше 0,6 МПа на наружных стенах зданий устанавливать не допускается.

    6.3.5 При установке ГРПШ с входным давлением газа до 0,3 МПа включительно на наружных стенах зданий расстояние от стенки ГРПШ до окон, дверей и других проемов должно быть не менее 1 м, а при входном давлении газа свыше 0,3 до 0,6 МПа включительно - не менее 3 м. При размещении отдельно стоящего ГРПШ с входным давлением газа до 0,3 МПа включительно его следует размещать со смещением от проемов зданий на расстояние не менее 1 м.

    6.3.6 Допускается размещение ГРПШ на покрытиях с негорючим утеплителем газифицируемых производственных зданий степеней огнестойкости I-II, класса конструктивной пожарной опасности С0 со стороны выхода на кровлю на расстоянии не менее 5 м от выхода.

    6.4 Требования к ГРУ

    6.4.1 ГРУ допускается размещать в помещении, в котором располагается газоиспользующее оборудование, а также непосредственно у тепловых установок для подачи газа к их горелкам.

    Разрешается подача газа от одной ГРУ к тепловым агрегатам, расположенным в других зданиях на одной производственной площадке, при условии, что эти агрегаты работают в одинаковых режимах давления газа, и в помещения, в которых находятся агрегаты, обеспечен круглосуточный доступ персонала, ответственного за безопасную эксплуатацию газового оборудования.

    6.4.2 Число ГРУ, размещаемых в одном помещении, не ограничивается. При этом каждая ГРУ не должна иметь более двух линий редуцирования.

    6.4.3 ГРУ допускается устанавливать при входном давлении газа не более 0,6 МПа.

    При этом ГРУ размещают:

    • в помещениях категорий Г и Д, в которых расположено газоиспользующее оборудование, или соединенных с ними открытыми проемами смежных помещениях тех же категорий, имеющих вентиляцию в соответствии с размещенным в них производством;
    • в помещениях категорий В1-В4, если расположенное в них газоиспользующее оборудование вмонтировано в технологические агрегаты производства.

    6.4.4 Не допускается размещать ГРУ в помещениях категорий А и Б, а также в складских помещениях категорий В1-В3.

    6.5 Оборудование пунктов редуцирования газа

    6.5.1 Каждые ГРП, ГРПБ, ГРПШ и ГРУ должны быть оснащены фильтром, устройствами безопасности - предохранительным запорным клапаном (ПЗК) и (или) контрольным регулятором-монитором, регулятором давления газа, запорной арматурой, контрольными измерительными приборами (КИП) и, при необходимости, узлом учета расхода газа и предохранительным сбросным клапаном (ПСК).

    6.5.2 Число линий редуцирования в пунктах редуцирования газа определяют исходя из требуемой пропускной способности, количества и давления газа выходных газопроводов, назначения пункта редуцирования газа в сети газораспределения. В ГРПШ число рабочих линий редуцирования - не более двух.

    6.5.3 Для обеспечения непрерывности подачи газа потребителям в ГРП, ГРПБ, ГРПШ и ГРУ, пропускная способность которых обеспечивается одной линией редуцирования, может предусматриваться резервная линия редуцирования. Состав оборудования резервной линии редуцирования должен соответствовать рабочей линии.

    Должна быть предусмотрена возможность одновременной работы основной и резервной линий редуцирования. Резервная линия редуцирования может включаться в работу автоматически при неисправности основной линии.

    Допускается не предусматривать резервную линию редуцирования при подаче газа на объекты, в работе которых допускается прекращение подачи газа на период выполнения регламентных работ или подача газа потребителям осуществляется по закольцованной схеме газопроводов.

    6.5.4 Оснащение пунктов редуцирования газа обводным газопроводом (байпасом) допускается только при наличии у потребителя редукционной и защитной арматуры. В ГРПШ допускается применение съемного байпаса с редукционной и защитной арматурой.

    6.5.5 Обеспечение защиты сети газораспределения (газопотребления) и технических устройств от повышения давления газа свыше допустимых значений может достигаться применением в составе узла редуцирования следующих вариантов сочетания видов технических устройств:

    • регулирующей, защитной, предохранительной, запорной арматуры;
    • регулирующей арматуры, контрольного регулятора-монитора, защитной, предохранительной, запорной арматуры;
    • регулирующей, защитной, запорной арматуры;
    • регулирующей арматуры, регулятора-монитора, запорной арматуры.

    6.5.6 Параметры настройки редукционной, предохранительной и защитной арматуры должны обеспечивать диапазон рабочего давления перед газоиспользующим оборудованием в соответствии с проектом.

    Конструкция линии редуцирования (при наличии резервной линии или байпаса) должна обеспечивать возможность настройки параметров редукционной, предохранительной и защитной арматуры, а также проверки герметичности закрытия их затворов без отключения или изменения значения давления газа у потребителя.

    6.5.7 Система редуцирования и защитная арматура должны иметь собственные импульсные линии. Место отбора импульса должно размещаться в зоне установившегося потока газа вне пределов турбулентных воздействий.


    6.5.8 При размещении части технических устройств за пределами здания ГРП, ГРПБ должны быть обеспечены условия их эксплуатации, соответствующие указанным в паспортах предприятий-изготовителей. Технические устройства должны быть ограждены.

    6.5.9 Фильтры, устанавливаемые в ГРП, ГРПБ, ГРПШ и ГРУ, должны иметь устройства определения перепада давления в них, характеризующие степень засоренности при максимальном расходе газа.

    6.5.10 Устройства безопасности должны обеспечивать автоматическое ограничение повышения давления газа давления в газопроводе* либо прекращение его подачи соответственно при изменениях, недопустимых для безопасной работы газоиспользующего оборудования и технических устройств. Сброс газа в атмосферу допускается в исключительных случаях.
    _______________
         * Текст документа соответствует оригиналу. - Примечание изготовителя базы данных.

     6.5.11 В ГРП, ГРПБ, ГРПШ и ГРУ должна быть предусмотрена система трубопроводов для продувки газопроводов и сброса газа от ПСК, который выводится наружу в места, где должны быть обеспечены безопасные условия для его рассеивания.

    6.5.12 В ГРП, ГРПБ, ГРПШ и ГРУ должны быть установлены или включены в состав АСУ ТП РГ показывающие и регистрирующие приборы для измерения входного и выходного давления газа, а также его температуры.

    В ГРПШ могут применяться переносные приборы.

    6.5.13 Контрольно-измерительные приборы с электрическим выходным сигналом и электрооборудование, размещаемые в помещении ГРП и ГРПБ с взрывоопасными зонами, должны быть предусмотрены во взрывозащищенном исполнении.

    КИП с электрическим выходным сигналом, в нормальном исполнении должны размещаться снаружи, вне взрывоопасной зоны, в закрытом шкафу из негорючих материалов или в отдельном помещении, пристроенном к противопожарной газонепроницаемой (в пределах примыкания) стене ГРП и ГРПБ.

    Ввод импульсных газопроводов в это помещение для передачи к приборам импульсов давления газа следует осуществлять так, чтобы исключить возможность попадания газа в помещение КИП.

    6.5.14 Конструкцией ГРП, ГРПБ, ГРПШ и ГРУ должны предусматриваться устройства для обеспечения надежности электроснабжения в зависимости от категории объекта, на котором они будут установлены. Отдельно стоящие ГРП и ГРПБ должны обеспечиваться аварийным освещением от независимых источников питания.

    Помещения ГРП и ГРПБ категории А должны быть оснащены пожарной сигнализацией, аварийной вентиляцией.

    ГРП, ГРПБ и ГРПШ, представляющие опасность для непосредственного окружения при размещении их в поселениях и на территориях предприятий, следует относить к классу специальных объектов с минимально допустимым уровнем надежности защиты от прямых ударов молнии (ПУМ) 0,999.

    Электрооборудование и электроосвещение ГРП и ГРПБ должны соответствовать требованиям правил устройства электроустановок [2].

    << назад / в начало / вперед >>

    Источник: https://gazovik-gas.ru/directory/add/sp_62_13330_2011_gazoraspredelitelnye_sistemy/punkty_reducirovanija_gaza/



    Требования и нормы к ограждению проектируемых и модернизируемых ГРПШ указаны в следующих документах:

    СП-42-101-2003. Общие положения по проектированию и строительству газораспределительных систем из металлических и полиэтиленовых труб.

    СП-62.13330.2011 Газораспределительные системы. Актуализированная редакция.

    ГОСТ Р 54960-2012 Системы газораспределительные. Пункты газорегуляторные блочные. Пункты редуцирования газа шкафные. Общие технические требования.

    ГОСТ Р 56019-2014 Системы газораспределительные. Пункты редуцирования газа. Функциональные требования.

    ПР 50.2.019-2006 ГСИ. Методика выполнения измерений при помощи турбинных, ротационных и вихревых счетчиков.



    Нормы и требования по ограждению ГРПШ



    Для отдельно стоящих ГРП и ГРПБ предусматривется ограждение высотой 1,6-2 метра
    выполненное из негорючих материалов.



    При выносе из ГРП и ГРПБ части технических устройств они должны находиться в пределах ограждения конкретных ГРП и ГРПБ. Высоту ограждения в данном случае принимают не менее 2 м.

    Ограждение не должно выступать за пределы охранной зоны ГРП и ГРПБ.



    ГРПБ следует размещать отдельно стоящими.




    Отдельно стоящие ПРГ (кроме ГРУ) в поселениях должны располагаться на расстояниях от зданий и сооружений (за исключением сетей инженерно-технического обеспечения) не менее указанных в таблице, а ПРГ (в том числе встроенные и пристроенные) на территории промышленных предприятий и других предприятий производственного назначения — согласно СП 4.13130.



    Ограждение ГРПШ с креплением к стене или фасаду здания не нормируется.



    Давление газа на вводе в ГРП, ГРПБ, ГРПШ, МПа





    Расстояния от отдельно стоящих ГРП, ГРПБ









    до зданий, и сооружений за исключением сетей инженерно-

     технического обеспечения





    до железнодорожных и трамвайных путей (ближайшего рельса)





    до автомобильных дорог, магистральных улиц и дорог (обочины)



    до воздушных линий электропередачи



    До 0,6 включ.





    10

     метров

    10

     метров

    5

      метров

    Не менее 1,5 высоты опоры



    Св. 0,6





    15

      метров

    15

     метров

    8

      метров







    При установке ГРПШ с входным давлением газа до 0,3 МПа включительно на наружных стенах зданий расстояние от стенки ГРПШ до окон, дверей и других проемов должно быть не менее 1 м, а при входном давлении газа свыше 0,3 до 0,6 МПа включительно - не менее 3 м. При размещении отдельно стоящего ГРПШ с входным давлением газа до 0,3 МПа включительно его следует размещать со смещением от проемов зданий на расстояние не менее 1 м.



    Прокладка сетей инженерно-технического обеспечения, в том числе газопроводов, не относящихся к ГРП, ГРПБ и ГРПШ, в пределах ограждений не допускается.


    На территории поселений в стесненных условиях разрешается уменьшение на 30 % расстояний от зданий и сооружений до пунктов редуцирования газа пропускной способностью до 10000 м3/ч.







    Схема (Чертеж) ограждения ГРПШ







    Примеры ограждения ГРПШ













    Источник: http://xn--c1a0ahw.xn--p1ai/main/119-ograzhdenie-grpsh-pri-proektirovanii-i-montazhe-normy-i-trebovaniya.html
    [Read more...]

    Срок эксплуатации ГРПШ 04-2у1

    by 0 Comments

    Съемные резервные установки

    Технические характеристики ГРПШ-04-2У1 и ГРПШ-07-2У1

    04-2У107-2У1
    Регулятор давления газаРДНК-400РДНК-1000
    Клапан предохранительный сброснойКПС-НКПС-Н
    Рабочая средаприродный газ по ГОСТ 5542-87
    Давление газа на входе, Рвх, МПа0,60,6
    Диапазон настройки выходного давления, Рвых, кПа2–52–5
    Пропускная способность (для газа плотностью ρ = 0,73 кг/м³), м³/ч250800
    Масса, кг*150150

    * Массу изделий уточняйте при заказе, в таблице указаны справочные данные.

    ** По заказу возможно изготовление данных ГРПШ с узлом учета расхода газа или с измерительным комплексом СГ-ЭК.

    Схема пневматическая функциональная:
    1 — запорная арматура; 2 — фильтр; 3 — входной манометр; 4 — регулятор давления газа; 5 — предохранительный сбросной клапан; 6 — кран трехходовой; 7 — регулятор давления газа (на отопление); 8 — газогорелочное устройство; 9 — запорная арматура; 10, 11, 12 — запорная арматура; 13 — выходной манометр

    ГРПШ, газорегуляторные установки и пункты газорегуляторные блочные (в дальнейшем пункты) предназначены для редуцирования высокого или среднего давления на требуемое, для автоматического поддержания заданного выходного давления независимо от изменения расхода и входного давления, автоматического отключения подачи газа при аварийном повышении или понижении выходного давления от допустимых заданных значений, очистки от механических примесей газа, поставляемого по ГОСТ 5542-87.

    В состав пункта входят:

    • узел фильтра;
    • основная линия редуцирования давления газа;
    • резервная линия редуцирования давления газа.

    В шкафных пунктах к выходной линии, на расстоянии не менее 5 ДУ от перехода, подключены предохранительный сбросной клапан и импульсный трубопровод.

    Принцип работы ГРПШ.

    Газ по входному трубопроводу через входной кран 1, фильтр 2 поступает к регулятору давления газа 4, где происходит снижение давления газа до установленного значения и поддержание его на заданном уровне, и далее через выходной кран 9 поступает к потребителю.

    Контроль выходного давления производится выходным манометром 13.

    При повышении выходного давления выше допустимого заданного значения открывается сбросной клапан 5, в том числе встроенный в регулятор, и происходит сброс газа в атмосферу.

    При дальнейшем повышении или понижении контролируемого давления газа сверх допустимых пределов срабатывает предохранительно-запорный клапан, встроенный в регулятор, перекрывая вход газа в регулятор.

    На входном газопроводе установлен манометр 3, предназначенный для замера входного давления и определения перепада давления на фильтрующей кассете. Максимально допустимое падение давления на кассете фильтра — 10 кПа.

    В случае ремонта оборудования газ поступает к потребителю через резервную линию редуцирования, где газ по входному трубопроводу через входной кран 1, фильтр 2 поступает к регулятору давления газа 4. Здесь происходит снижение давления газа до установленного значения и поддержание его на заданном уровне, и далее через выходной кран 9 газ поступает к потребителю.

    Контроль выходного давления производится выходным манометром 13.

    На основной и резервной линиях редуцирования после входного крана 1, после регулятора давления газа 4 предусмотрены продувочные трубопроводы.

    Габаритный чертеж газорегуляторного пункта шкафного (ГРПШ):
    1 — Рвх; 2 — выход клапана предохранительного сбросного; 3 — продувочный патрубок; 4 — Рвых; 5 — подвод импульса к регулятору; 6 — вход клапана предохранительного сбросного

    Примечание. Габаритные размеры изделий уточнять при заказе, на чертежах указаны справочные данные.

    Источник: http://zavod-antares.ru/gazoregulyatornyie-punktyi-shkafnyie-grpsh-04-2u1-grpsh-07-2u1.html

    НаименованиеГРПШ-04-2У1
    Регулируемая средаПриродный газ по ГОСТ 5542-87
    Регулятор давления газаРДНК-400
    Максимальное входное давление, МПа0,6
    Диапазон настройки выходного давления, кПа2,0 — 5,0
    Пропускная способность,       м³ /ч, при входном давлении, Мпа:РДНК-400
    При Рвх: 0,05 МПа45
    При Рвх: 0,1 МПа80
    При Рвх: 0,2 МПа125
    При Рвх: 0,3 МПа170
    При Рвх: 0,4 МПа200
    При Рвх: 0,5 МПа250
    При Рвх: 0,6 МПа300
    Неравноммерность регулирования, %±10
    Диапазон настройки срабатывания, кПа:
    При повышении входного давления, кПа:1,2 — 1,8
    При понижении входного давления, кПа:0,2 — 0,5
    Клапан предохранительный сброснойКПС-Н
    Давление начала срабатывания сбросного клапана, кПа2,0 — 6,5
    Температура окружающего воздуха, °С-40…+60
    Система обогреваГАЗОВОЕ«ДА» / «НЕТ»
    Расход для системы обогрева,       м³ /ч0,05±15%
    Присоединительные размеры:
    входного патрубка, мм
    выходного патрубка, мм
    импульса, мм
    Ду 50 Ду 50 Ду 15
    Соединение: входного патрубка, выходного патрубка, импульсаСварное, по ГОСТ 16037-80
    Межремонтный интервал(ТР, ТО)3
    Средний срок службы, лет15
    Назначенный срок службы, лет40
    Масса, кг150

    ГРПШ-04-2У1 применяются в системах газоснабжения сельских и городских населенных пунктах, коммунально-бытовых зданиях, объектах промышленного и сельскохозяйственного назначения, и т. д.

    Условия эксплуатации ГРПШ-04-2У1 пункта должны соответствовать климатическому исполнению У1(ХЛ1) категории 1 по ГОСТ 15150–69, для работы окружающей среды от минус 40 до +60°С(от минус 60 до +60°С). По индивидуальному заказу предприятие-изготовитель ООО«Газовик-Комплект» изготавливает пункты с обогревом, обогреватель устанавливается под днищем металлического шкафа и используется в холодное время года.

    При повышении выходного давления выше допустимого заданного значения в ГРПШ-04-2У1 открывается предохранительный сбросной клапан 6, и происходит сброс газа в атмосферу.
    При дальнейшем повышении или понижении контролируемого давления газа сверх допустимых пределов срабатывает предохранительно-запорный клапан, встроенный в регулятор, перекрывая вход газа в регулятор. На входном и выходном газопроводе установлены манометры 2 и 8 предназначенные для замера входного давления и определения перепада давления на фильтрующей кассете.

    Если вы знаете что вам нужно Газорегуляторный пункт ГРПШ-04-2У1 заказать можно по телефонам, указанным в разделе контаты или через форму обратной связи.

    Мы всегда страемся оправдать ожидания наших партнеров и покупателей, поэтому регулярно уллучшаем нашу ценовую политику. Узнать какая у Газорегуляторный пункт ГРПШ-04-2У1 цена вы всегда можете, связавшись с нами любым удобным способом.



    Источник: http://teplogazapparat.ru/grpsh-04-2u1/

    *По заказу возможно изготовление данных изделий с узлом учета расхода газа или с измерительным комплексом СГ-ЭК.

    Газорегуляторные пункты ГРПШ, Что это такое? ГРПШ применяются: в системах газоснабжения сельских и городских населенных пунктах, комуннально-бытовых зданиях, объектах промышленного и сельскохозяйственного назначения, и т. д.

    Шкафные газорегуляторные пункты ГРПШ предназначены для редуцирования высокого или среднего давления на требуемое, автоматического поддержания заданного выходного давления, и автоматического отключения подачи газа при аварийном повышении или понижении выходного давления от допустимых заданных значений, очистки газа поставляемого потребителю по ГОСТ 5542–87.

    Условия эксплуатации пункта должны соответствовать климатическому исполнению У1 (ХЛ1) категории 1 по ГОСТ 15150–69, для работы окружающей среды от минус 40 до +60°С (от минус 60 до +60°С). По индивидуальному заказу предприятие-изготовительООО «Газовик-Комплект» изготавливает пункты с обогревом, обогреватель устанавливается под днищем металлического шкафа и используется в холодное время года.

    Принцип работы ГРПШ:

    Газорегуляторный пункт ГРПШ состоит из металлического шкафа, в котором установлено технологическое оборудование и работает (согласно функциональной схеме) следующим образом:

    Газ по входному трубопроводу через входной кран 1, поступает в фильтр 4 (где происходит очистка газа от механических примесей, окалины и пыли), затем поступает к регулятору давления газа 5, где происходит снижение давления газа до установленного значения и поддержание его на заданном уровне, и далее через выходной кран 1 поступает к потребителю.

    При повышении выходного давления выше допустимого заданного значения открывается предохранительный сбросной клапан 6, и происходит сброс газа в атмосферу.

    При дальнейшем повышении или понижении контролируемого давления газа сверх допустимых пределов срабатывает предохранительно-запорный клапан, встроенный в регулятор, перекрывая вход газа в регулятор. На входном и выходном газопроводе установлены манометры 2 и 8 предназначенные для замера входного давления и определения перепада давления на фильтрующей кассете. По индивидуальному заказу для удобства обслуживания газового фильтра, устанавливается датчик перепада давления ДПД-5 или ДПД-10, либо индикатор перепада давления ИПД-5 или ИПД-10. Максимально допустимое падение давление на кассете фильтра — 10кПа.

    В случае ремонта оборудования газ поступает к потребителю через резервную линию. При необходимости используются обе линии одновременно, пропускная способность при этом возрастает.

    На газопроводе после входного крана и после регулятора давления газа предусмотрены продувочные трубопроводы.

    Для проработки изготовления ГРПШ требуется заполнить форму технического задания (Опросной Лист), исходя из этого формируется цена ГРПШ.

    Внимание! Предприятие ООО «Газовик-Комплект» оставляет за собой право менять конструкцию газорегуляторных пунктов.

    Смотрите также в разделе «ГРПШ на базе двух регуляторов»:

    Источник: http://www.gaz-com.ru/catalogue/grpsh/grpsh2/two_line/grpsh-04-2u1.html

    ГРПШ-04-2У1 с двумя регуляторами РДНК-400



    Производитель: ООО ПКФ "Экс-Форма"
    Модель: ГРПШ-04-2У1
    Наличие: Под заказ
    Цена: По запросу

    Газорегуляторный пункт шкафной ГРПШ-04-2У1 с регуляторами РДНК-400 применяется для газоснабжения объектов с максимальным расходом газа не более 300 м³/ч. Пункт состоит из двух линий редуцирования - основной и резервной. Для стабильной работы в зимний период рекомендуется купить модель с газовым обогревом.



    Технические характеристики ГРПШ-04-2У1


    НаименованиеГРПШ-04-2У1
    Регулируемая среда Природный газ по ГОСТ 5542-87
    Регулятор давления газа РДНК-400
    Максимальное входное давление, МПа 0,6
    Диапазон настройки выходного давления, кПа 2,0 — 5,0
    Пропускная способность, м³ /ч, при входном давлении, МПа: РДНК-400
    При Рвх: 0,05 МПа 45
    При Рвх: 0,1 МПа 80
    При Рвх: 0,2 МПа 125
    При Рвх: 0,3 МПа 170
    При Рвх: 0,4 МПа 200
    При Рвх: 0,5 МПа 250
    При Рвх: 0,6 МПа 300
    Неравномерность регулирования, % ±10
    Диапазон  срабатывания запорного клапана, кПа:
    При повышении входного давления, кПа: 1.25 Рвых.±10%
    При понижении входного давления, кПа: не менее 0.5 Р вых.
    Клапан предохранительный сбросной  ПСК-25Н
    Давление начала срабатывания сбросного клапана, кПа 1.15 Рвых.
    Температура окружающего воздуха, °С -40…+45 или -60…+45
    Система обогрева газовый обогрев либо без обогрева
    Расход газа для системы обогрева, м³ /ч 0,05±15%
    Присоединительные размеры:
    входного патрубка, мм
    выходного патрубка, мм
    импульса, мм

    Ду-50
    Ду-65
    Ду-15
    Соединение: входного патрубка, выходного патрубка, импульса    Сварное, по ГОСТ 16037-80
    Межремонтный интервал не реже одного раза в 5 лет
    Средний срок службы, лет 35
    Назначенный срок службы, лет 35
    Масса, кг 170


    Габаритные и газовые схемы ГРПШ-04-2У1






    * Схемы разрабатываются для каждого заказчика индивидуально, с учетом климатической зоны эксплуатации, минимального и максимального расхода газа, типа монтажа, расположения входа/выхода газа и других параметров. Представленные на сайте схемы носят исключительно ознакомительный характер.

    Устройство и работа



    Шкафной газорегуляторный пункт ГРПШ-04-2У1 сконструирован на базе двух регуляторов давления газа РДНК-400. Состоит из металлической рамы, на которой смонтировано основное технологическое оборудование и внешней оболочки -  металлического шкафа с дверками запираемыми на замки.

    Технологическое газовое оборудование пункта состоит из двух линий редуцирования: основной и резервной. Оборудование крепится к раме хомутами и опорами.

    Каждая линия редуцирования состоит из:

    1. крана шарового газового ГШК ДУ-50 фланцевого типа присоединения на входе;

    2. фильтра ФГ-50 со степенью фильтрации 25 мкм. Для контроля загрязненности фильтра предусмотрен датчик перепада давления ПДП с указанием степени загрязненности. Для слива конденсата из фильтра на корпусе установлен шаровой кран;

    3. регулятора давления газа РДНК-400 со встроенным предохранительно-запорным устройством;

    4. крана шарового фланцевого ДУ-65 на выходе;

    5. импульсного трубопровода с кранами шаровыми ДУ-15;

    6. предохранительного сбросного клапана ПСК-25Н (общий для двух линий редуцирования).

    Опционально ГРПШ может быть оснащен газовым обогревом, узлом учета расхода газа (в том числе на обогрев), системами телеметрии и диспетчеризации.

    Цена сроки изготовления, условия доставки



    Цена на изделие предоставляется по официальному запросу в нашу компании и рассчитывается на основе согласованной с заказчиком схемы изделия. Купить ГРПШ-04-2У1 можно по 100% предоплате. Доставка осуществляется любым видом транспорта по согласованию с заказчиком, преимущественно через транспортные компании. Стоимость доставки может быть включена в конечную цену изделия, либо оплачиваться заказчиком при получении.

    Для включения ГРПШ в проект, наш конструкторский отдел бесплатно разработает схемы изделий, исходя из конкретных условий эксплуатации.

    Пункт редуцирования поставляется в полной заводской готовности с гарантией 36 месяцев на все приборы. Срок службы не менее 35 лет.

    Качественные аналоги ГРПШ-04-2У1

    УГРШ(К)-500-2

    Модель: УГРШ(К)-500-2
    Регулятор: РДК-500
    Цена: запросить цену


    УГРШ(К)-50Н-2

    Модель: УГРШ(К)-50Н-2
    Регулятор: РДК-50Н
    Цена: запросить цену


    УГРШ(К)-50Н-2-ЭК

    Модель: УГРШ(К)-50Н-2-ЭК
    Регулятор: РДК-50Н
    Цена: запросить цену




    Источник: http://www.exform.ru/catalog/GRP/grpsh-04-2u1.php

    ПромГазВолга представляет Вам один из наиболее востребованный и надёжный газорегуляторный пункт по сравнению с другими моделями - ГРПШ-04-2У1 этого типа.



    Опросный лист ГРПШ



    Газорегуляторный пункт шкафной ГРПШ-04-2У1 предназначен:

    1. Для снижения входного давления газа до требуемых величин.

    2. Для поддержания в автоматическом режиме давление газа на выходе в определенных границах, в независимости от изменения давления на входе и общего расхода газа.

    В этих устройствах предусмотрена как основная, так и резервная линия редуцирования давления газа. Каждая из этих линий снабжена регулятором давления РДНК-400.

    Климатическое исполнение соответствует У1 ГОСТ 15150. Это означает, что ГРПШ этой модели могут работать в умеренном климате (колебания температуры от -40 до + 40 градусов Цельсия), на открытом воздухе. Такие пункты используются для газоснабжения промышленных предприятий, сельскохозяйственных объектов, и в жилищно-коммунальном хозяйстве.



    Преимущества ГРПШ-04-2У1:

    1.Повышенная надежность.

    Так как в шкафу присутствует одновременно две линии и два регулятора, то в случае неисправности какого-либо механизма на основной линии редуцирования газа,

    можно включить запасную ветку. Обе линии нечем не отличаются друг от друга. И в той, и в другой есть: регулятор давления газа, фильтр и запорная арматура.

    2.Удобство в эксплуатации.

    Наличие двух идентичных линий редуцирования давления газа позволяет проводить профилактические и ремонтные работы, не отключая подачи газа потребителям.

    3.Работа в автономном режиме.

    ГРПШ с резервной линией не требуют постоянного присутствия работника газовой службы. То есть, контролировать давление газа на выходе и устранять неполадки здесь не требуется. Эта модель работает полностью автономно.

    4.Эстетичный вид и долговечность.

    Благодаря использованию современных технологий в производстве корпуса шкафа и покраски, внешний вид ГРПШ остается неизменным в течение всего срока службы (40 лет).

    5. Не высокая цена ГРПШ по сравнению с другими моделями.



    Как купить ГРПШ-04-2У1

    Оформить заказ можно достаточно быстро на нашем сайте. Здесь же вы можете получить любую интересующую вас информацию и уточнить цены.

    В том случае, если вам нет необходимости покупать ГРПШ с резервной линией, то вы можете приобрести модель с одной линией редуцирования, например: ГРПШ-400.

    Это одна из самых популярных и востребованных моделей. Ее используют в жилых домах и небольших микрорайонах.



    Технические характеристики:

    Исполнение регулятора давления:

    РДНК-400

    Регулируемая среда:

    Природный газ

    Входное давление газа [Рвх]:

    0,6 МПа

    Диапазон настройки выходного давления [Рвых]:

    2-5 кПа

    Пропускная способность:

    250 м3/ч

    Отопление:

    По соглосованинию

    Масса:

    150 кг



    Источник: http://tmn.promgasvolga.ru/grpsh-04-2u1.html
    [Read more...]

    ГРПШ на заводе

    by 1 Comments

    труба самонесущая купить

    Завод ГРПШ является многопрофильным предприятием, в рамках которой реализуются проекты во многих областях газификации России.

    Основным направлением нашей деятельности является производство, поставка широкого спектра промышленного газового, котельного, отопительного оборудования, выпускаемого на собственных производственных территориях. Большие объемы продукции в число которой входят ГРПШ, ГРУ, ПГБ, ГРП, БКУ (ТКУ), ШРП,  ДРП, регуляторы давления газа, КПЗ, КПЭГ, ПКЭН, ПСК, КПС, фильтры ФГ позволяют работать в бартерных отношениях с большинством заводов производителей газового оборудования России, в связи с чем низкая ценовая политика организации компенсируется объемами.

    Наш завод обеспечивает промышленным газовым оборудованием хозяйства субъектов Российской Федерации, ближнего зарубежья, также строительные организации занимающиеся монтажом систем газопроводов. Для проектных бюро всегда рады предоставить действующие сертификаты, разрешения, отвечающие соответствующим ГОСТам.

    Коллектив компании трудится в составе специалистов высокого уровня, имеющих высшее профессиональное образование в области теплогазоснабжения, благодаря чему основными критериями работы нашего предприятия являются высокий профессиональный уровень, четкость исполнения всех требований заказчика, позволяет нам зарекомендовать себя надежным, ответственным поставщиком.

    Наши специалисты на предпроектном этапе помогут рассчитать экономическую целесообразность применения оборудования, подобрав оптимальное решение, в кратчайшие сроки реализовать его. Грамотный выбор поставщика - основная задача, позволяющая сберечь до 60% денежных средств, затрачиваемых на поиск нужного оборудования.

    Работая с Заводом ГРПШ можете рассчитывать:

    - скидки от прайсовых цен

    - гибкую систему оплаты

    - полную комплектацию Ваших заказов

    - поставку продукции в кратчайшие сроки различными видами транспорта

    - профессиональные консультации специалистов по подбору оборудования

     Опираясь на наш опыт работы в области промышленного газового оборудования, готовы предложить сотрудничество, надеясь на  долгосрочную, продуктивную, взаимовыгодную совместную  работу !



    Мы готовы предоставить любую интересующую вас информацию по перечню оборудования - звоните!

    Источник: http://zavod-grpsh.ru/

    Общие технические
    требования ГРПШ

    Функциональные требования
    по ГОСТу

    ООО «Газовик-Комплект»
    РФ, г. Саратов, Новоастраханское шоссе, 109/1
    Телефон: +7 (8452) 53-34-45
    Электронная почта:533445@mail.ru

    Информация о компании

    Концерн «Газовик-Комплект» создан на базе нескольких предприятий (ООО «Промгаздеталь», ООО «АвтоТрансГрупп» и др.) с целью ведения совместной скоординированной деятельности в сфере производства промышленного газового оборудования и внедрения инновационных разработок на рынке России и СНГ. Важнейшие конкуренты ООО «Газовик-Комплект» — ЭПО Сигнал (г.Энгельс), Завод Газпроммаш, ОАО Газаппарат, ООО ПКФ Экс-Форма (г.Саратов).

    Основное направление деятельности ООО«Газовик-Комплект» — разработка, производство и продажа шкафных газорегуляторных пунктов ГРПШ, отвечающих актуальным требованиям и стандартам газовой промышленности России и СНГ.

    На официальном сайте ООО«Газовик-Комплект» Вы можете выбрать и заказать ГРПШ необходимой конфигурации, ознакомиться с техническими характеристиками шкафных газорегуляторных пунктов, узнать актуальные цены на ГРПШ коммунального и промышленного назначения. Заявки на поставку ГРПШ принимаются по телефону:

    +7(8452) 53-34-45

     ПИШИТЕ НАМ:533445@mail.ru

       ООО«Газовик-Комплект» имеют следующие преимущества:

    • только современное и высокоточное оборудование(мы не комплектуем ГРПШ устаревшими моделями фильтров и регуляторов!);
    • самая низкая стоимость в России и СНГ(если сравните прайс-листы разных поставщиков, то легко убедитесь в этом самостоятельно);
    • максимально компактное расположение оборудования в шкафу(собственная инновационная разработка, позволяющая существенно снизить вес и габариты металлического шкафа);
    • порошковая покраска металлических шкафов(благодаря данному решению шкафы не приходится регулярно перекрашивать с целью сохранения эстетического вида – каждое изделие надежно и гарантированно защищено от ржавчины);
    • высокий уровень безопасности(оборудование сертифицировано, допущено для эксплуатации в современных системах газоснабжения, имеет высокие оценки экспертов отрасли);
    • ассортимент ГРПШ для всех категорий потребителей(модельный ряд включает пункты для всех вариантов допустимого входного давления);
    • монтаж и подключение ГРП к сетям газоснабжения(при необходимости мы готовы оказать профессиональную техническую помощь при проведении монтажных работ);
    • возможность поставки дополнительного оборудования, запасных частей и комплектующих по ценам заводов-производителей(ООО«Газовик-Комплект» — официальный дилер ряда производственных предприятий, выпускающих газовое оборудование);
    • доставка оборудования в любой регион РФ и СНГ(мы имеем большой опыт в области сбыта промышленного газового оборудования, сотрудничаем со всеми автотрейдинговыми компаниями, отправляем грузы по ж/д);
    • индивидуальный подбор ГРПШ(мы считаем, что Заказчик не должен думать, какой купить ГРПШ, — технический расчет и подбор оптимального оборудования проводят наши специалисты на основании проектных данных);
    • скидки, бонусы оптовикам и постоянным партнерам(если Вы выбираете надежного поставщика и нацелены на долгосрочное сотрудничество, то мы всегда готовы пойти навстречу).
    • Наше предприятие не имеет ни одного случая рекламации от наших потребителей!

         Для проработки конструкции изготовления газорегуляторного пункта ГРУ(газорегуляторная установка), ГРПШ (газорегуляторный пункт шкафной), ПГБ (пункт газорегуляторный блочный), ПУРГ (пункт учета расхода газа) требуется заполнить форму технического задания:ОПРОСНОЙ ЛИСТ.

    Скачать опросной лист для заказа ГРПШ

    КАТАЛОГ ООО НПО«ГАЗОВИК-КОМПЛЕКТ»

    Общие технические требования ГРПШ

    Функциональные требования по ГОСТу

    • Производство ГРПШ с одним регулятором (домовые)
    • Производство ГРПШ промышленно-коммунального назначения
    • ГРПШ с узлом учета расхода газа
    • Производство ПГБ промышленно-коммунального назначения
    • Производство УГРШ промышленно-коммунального назначения
    • Производство УГРШ промышленно-коммунального назначения
    • Производство ГРПБ промышленно-коммунального назначения
    • Производство блочных узлов учета расхода газа БУУРГ

    Что такое ГРПШ?

    Шкафной газорегуляторный пункт ГРПШ – это комплекс технологического и газового оборудования, предназначенного для редуцирования высокого (или среднего) давления газа в системах газораспределения. От газорегуляторной установки ГРУ пункты ГРПШ отличаются принципом размещения приборов и устройств: в составе ГРУ оборудование размещается на раме, в составе ГРПШ оборудование – газовый фильтр, регулятор давления газа, трубопроводная арматура, прибор учета расхода, обогреватель - располагается в закрытом металлическом шкафу.

    Где применяется ГРПШ?

    ГРПШ применяется везде, где необходимо «запитаться» от газопровода и снизить входное давление природного газа. Наиболее часто шкафной газорегуляторный пункт устанавливают для ввода газа в многоэтажки, коттеджные поселки, для подключения к сетям газоснабжения объектов промышленного и коммунального назначения.

    Основные Заказчики шкафных газорегуляторных пунктов ГРПШ нашего производства:

    • коммунальные службы;
    • строительно-монтажные организации;
    • частные лица, домовладельцы;
    • садоводческие товарищества;
    • промышленные предприятия;
    • торговые компании.

    Ох... эти «газовики»!

    Нас часто спрашивают, сколько стоит ГРПШ той или модели, почему цены на ГРПШ существенно отличаются у разных поставщиков, как происходит ценообразование? Ответ на данные вопросы зависит от двух факторов – «кто продает» и «персональная жадность». Естественно, что самые низкие цены на ГРПШ будут непосредственно у производителей. Если Вам нужен шкафной газорегуляторный пункт дешево, обратитесь в отдел сбыта производственного предприятия и закажите ГРПШ с минимальной торговой наценкой. Оформить заказ можно и у официальных дилеров завода в Вашем регионе – при небольшом увеличении стоимости Вы сможете сэкономить на доставке оборудования.

    К сожалению, некоторые многочисленные фирмы и «фирмочки» с красивыми названиями часто выдают себя за официальных представителей крупных предприятий (или, что хуже, - сами представляются клиенту в амплуа производителя), существенно завышают итоговую стоимость оборудования и, тем самым, формируют общую ценовую политику на рынке промышленного газового оборудования, вводя Заказчиков в заблуждение. На практике бывали случаи, что стоимость ГРПШ в одинаковой комплектации у разных поставщиков отличалась на 200%!

    Однако купить ГРПШ можно значительно дешевле, чем предлагают сегодня псевдопроизводители. Убедиться в этом и узнать актуальные «заводские» цены можно в специальном разделе официального сайта ООО «Газовик-Комплект» или по телефонам отдела сбыта:

    Звоните, пишите, ответим на все вопросы.

    Информация о компании ООО «Газовик-Комплект»

    Концерн «Газовик-Комплект» создан на базе нескольких предприятий (ООО «Промгаздеталь», ООО «АвтоТрансГрупп» и др.) с целью ведения совместной скоординированной деятельности в сфере производства промышленного газового оборудования и внедрения инновационных разработок на рынке России и СНГ. В номенклатурный перечень оборудования, которое выпускают предприятия холдинга «Газовик-Комплект», входят газорегуляторные пункты ГРПШ, газорегуляторные установки ГРУ, различные виды трубопроводной арматуры и соединительных деталей трубопроводов, блочные транспортабельные котельные установки (ТКУ), прочие газовые приборы и устройства для нужд промышленности и населения. Важнейшие конкуренты ООО «Газовик-Комплект» — ЭПО Сигнал (г.Энгельс), Завод Газпроммаш (г.Саратов), ОАО Газаппарат (г.Саратов), ООО ПКФ Экс-Форма (г.Саратов).

    Источник: http://www.grpsh.ru/

    ООО "ТЕХГАЗПРИБОР" специализируется на производстве шкафных и блочных газорегуляторных пунктов для работы в системах газоснабжения с давлением до 1.2 МПа и расходами газа до 20.000 м3/ч. Мы производим серийные шкафные газорегуляторные пункты с регуляторами РДНК моделей ГРПШ-02-2У1,    ГРПШ-04-2У1,  ГРПШ-05-2У1,  ГРПШ-07-2У1 с двумя линиями редуцирования газа, шкафные газорегуляторные пункты с регуляторами РДГ моделей ГРПШ-13-2Н(В)-У1, ГРПШ-15-2Н(В)-У1, ГРПШ-16-2Н(В)-У1,  а также другие модели ГРПШ на базе любых регуляторов давления газа отечественных и иностранных производителей.

    ООО "ТЕХГАЗПРИБОР" имеет тесные связи с ведущими научно-исследовательскими институтами, проектными организациями, известными производителями, выпускающие промышленное газовое оборудование. Это позволяет нам на 100% комплектовать любой объект газификации, оказывать техническую поддержку и консультировать заказчиков по всему спектру выпускаемого оборудования, в том числе промышленное газовое оборудование и газовое оборудование для сельскохозяйственных и коммунально-бытовых объектов.

    Источник: http://tehgazpribor.ru/

    ООО "ТЕХГАЗПРИБОР" специализируется на производстве шкафных и блочных газорегуляторных пунктов для работы в системах газоснабжения с давлением до 1.2 МПа и расходами газа до 20.000 м3/ч. Мы производим серийные шкафные газорегуляторные пункты с регуляторами РДНК моделей ГРПШ-02-2У1,    ГРПШ-04-2У1,  ГРПШ-05-2У1,  ГРПШ-07-2У1 с двумя линиями редуцирования газа, шкафные газорегуляторные пункты с регуляторами РДГ моделей ГРПШ-13-2Н(В)-У1, ГРПШ-15-2Н(В)-У1, ГРПШ-16-2Н(В)-У1,  а также другие модели ГРПШ на базе любых регуляторов давления газа отечественных и иностранных производителей.

    ООО "ТЕХГАЗПРИБОР" имеет тесные связи с ведущими научно-исследовательскими институтами, проектными организациями, известными производителями, выпускающие промышленное газовое оборудование. Это позволяет нам на 100% комплектовать любой объект газификации, оказывать техническую поддержку и консультировать заказчиков по всему спектру выпускаемого оборудования, в том числе промышленное газовое оборудование и газовое оборудование для сельскохозяйственных и коммунально-бытовых объектов.

    Источник: http://tehgazpribor.ru/
    [Read more...]

    Параметры настройки ГРПШ

    by 3 Comments

    счетчик газа g4 elster

    Газорегуляторные пункты (ГРП), газорегуляторные установки (ГРУ)




    3.4.1. Режим работы ГРП, ГРУ должен устанавливаться в соответствии с проектом.

    3.4.2. Параметры настройки регуляторов в ГРП городов и населенных пунктов для бытовых потребителей не должны превышать 300 даПа*.

    _____________

    * Декапаскаль (даПа) равен 10 Па.

    3.4.3. Предохранительные сбросные клапаны, в том числе встроенные в регуляторы давления, должны обеспечить сброс газа при превышении максимального рабочего давления после регулятора не более чем на 15 %; верхний предел срабатывания предохранительно-запорных клапанов (ПЗК.) не должен превышать максимальное рабочее давление газа после регулятора более чем на 25 %.

    3.3.4. Параметры настройки оборудования ГРУ газоиспользующих установок промышленных, сельскохозяйственных производств, отопительных котельных и других организаций должны устанавливаться проектом и уточняться при пусконаладочных работах.

    3.4.5. Колебания давления газа на выходе из ГРП, ГРУ допускается в пределах 10 % от рабочего давления.

    Неисправности регуляторов, вызывающие повышение или понижение рабочего давления, неполадки в работе предохранительных клапанов, а также утечки газа должны устраняться в аварийном порядке.

    3.4.6. Включение в работу регулятора давления в случае прекращения подачи газа должно производиться после выявления причины срабатывания предохранительно-запорного клапана (ПЗК) и принятия мер по устранению неисправности.

    3.4.7. На случай ремонта оборудования необходимо предусматривать резервную линию редуцирования или обводной газопровод (байпас).

    Устройство байпаса при подаче газа на установки, рассчитанные на работу только в автоматическом режиме, не требуется.

    Газ по обводному газопроводу (байпасу) допускается подавать только в течение времени, необходимого для ремонта оборудования и арматуры. Работа должна выполняться бригадой рабочих в составе не менее двух человек, один из которых назначается старшим.

    3.4.8. Температура воздуха в помещении ГРП определяется проектом в зависимости от конструкции применяемого оборудования и контрольно-измерительных приборов в соответствии с паспортами заводов-изготовителей.

    3.4.9. При эксплуатации ГРП и ГРУ должны выполнятся:

    осмотр технического состояния (обход) в сроки, устанавливаемые производственной инструкцией, обеспечивающие безопасность и надежность эксплуатации;

    проверка параметров срабатывания предохранительно-запорных и сбросных клапанов не реже 1 раза в 3 мес., а также по окончании ремонта оборудования;

    техническое обслуживание - не реже 1 раза в 6 мес.;



    текущий ремонт - не реже 1 раза в 12 мес., если изготовители газового оборудования не устанавливают иные сроки ремонта;

    капитальный ремонт - при замене оборудования, средств измерений, ремонте здания, систем отопления, вентиляции, освещения, на основании дефектных ведомостей, составленных по результатам осмотров и текущих ремонтов.

    3.4.10. Организационно-технические мероприятия и работы, выполняемые при осмотре технического состояния (обходе), техническом обслуживании, текущем и капитальном ремонте ГРП, ГРУ, должны соответствовать требованиям нормативных документов, согласованных с Госгортехнадзором России.

    3.4.11. Осмотр технического состояния (обход) ГРП должен, как правило, производиться двумя рабочими.

    Обход ГРП, оборудованных системами телемеханики, оснащенных сигнализаторами загазованности с контролируемым выводом сигнала, шкафных регуляторных пунктов (ШРП), а также ГРУ, допускается производить одним рабочим.

    Эксплуатационным организациям газового хозяйства разрешается производить обход ГРП одним рабочим из числа постоянного персонала служб по эксплуатации газорегуляторных станций. В этих случаях должна разрабатываться специальная инструкция, определяющая дополнительные меры безопасности.

    3.4.12. Перепад давления газа на фильтре не должен превышать величины, установленной заводом-изготовителем.

    Разборка и очистка кассеты фильтра должны производиться при техническом обслуживании вне помещения ГРП (ГРУ) в местах, удаленных от легковоспламеняющихся веществ и материалов не менее чем на 5 метров.

    3.4.13. Режим настройки и проверки параметров срабатывания предохранительных клапанов не должен приводить к изменению рабочего давления газа после регулятора.

    Настройку и проверку параметров срабатывания предохранительных клапанов допускается выполнять с помощью регулятора давления, если верхний Предел срабатывания предохранительного клапана не превышает 300 даПа.

    3.4.14. При разборке оборудования отключающие устройства должны быть закрыты. На границах участка устанавливаются заглушки, рассчитанные на максимальное входное давление газа.

    Для удобства установки заглушек при монтаже газопроводов должны предусматриваться фланцевые соединения для установки поворотной или листовой заглушки с приспособлением для разжима фланцев и токопроводящей перемычкой.

    3.4.15 Техническое обслуживание и текущий ремонт регуляторов с гарантированным сроком эксплуатации могут производиться в соответствии с паспортом (инструкцией) завода-изготовителя.

    По истечении гарантийного срока такие регуляторы должны пройти поверку и сервисное обслуживание.

    3.4.16. Ремонт электрооборудования ГРП и замена электроламп должны проводиться при снятом напряжении.

    3.4.17. Снаружи здания ГРП, на ШРП и ограждении ГРУ должны быть предупредительные надписи «Огнеопасно - газ».

    3.4.18. При определении видов и необходимого количества первичных средств пожаротушения в ГРП, ГРУ следует руководствоваться нормами противопожарной службы МВД России.

    3.5. Газонаполнительные станции,
    газонаполнительные пункты, автомобильные
    газозаправочные станции сжиженных углеводородных газов

    3.5.1. Ведение производственных процессов, техническое состояние технологического и электрооборудования, газопроводов, санитарно-технических сооружений на ГНС, ГНП и АГЗС должны обеспечивать безаварийную работу и безопасность персонала.

    3.5.2. Производственные процессы должны вестись согласно утвержденным производственным инструкциям и технологическим схемам, согласованным с Госгортехнадзором России, с соблюдением требований настоящих Правил.

    3.5.3. Расширение (дополнительная установка технологического оборудования), техническое перевооружение (замена на новый тип оборудования) или полная реконструкция ГНС, ГНП, АГЗС должны осуществляться по проектам, разработанным в соответствии с требованиями действующих нормативно-технических документов и утвержденным в установленном порядке.

    3.5.4. Для каждого производственного помещения и наружной установки в зависимости от характера технологического процесса должны быть определены в проекте категории и класс по взрывопожарной опасности.

    На газопроводах ГНС (ГНП), АГЗС должны быть указаны направления движения потока газа.

    3.5.5. Технологическое оборудование, газопроводы, арматура, электрооборудование, вентиляционные системы, средства измерений, противоаварийной защиты, блокировки и сигнализации в производственной зоне ГНС, ГНП, АГЗС должны ежесменно осматриваться, выявленные неисправности своевременно устраняться.

    Включение станций в работу без предварительного внешнего осмотра (обхода) запрещается.

    3.5.6. Неисправные агрегаты, резервуары, газопроводы должны отключаться, обнаруженные утечки газа устраняться незамедлительно.

    3.5.7. Устранение утечек газа на работающем технологическом оборудовании не разрешается.

    Разборка арматуры, резьбовых и фланцевых соединений на газопроводах допускается после их отключения и продувки инертным газом или паром.

    Запрещается подтягивать крепежные детали фланцевых соединений, удалять (менять) болты на газопроводах и оборудовании под давлением.

    3.5.8. Техническое обслуживание, ремонт газопроводов, арматуры и технологического оборудования, за исключением аварийно-восстановительных работ, должны производиться в дневное время.

    3.5.9. Техническое обслуживание, текущий и капитальный ремонт газопроводов, арматуры и технологического оборудования должны производиться в соответствии с инструкциями заводов-изготовителей по монтажу и эксплуатации оборудования и с требованиями настоящих Правил.

    3.5.10. Запорная арматура, обратные и скоростные клапаны должны обеспечивать быстрое и надежное отключение.

    На маховиках арматуры должно быть обозначено направление вращения при открывании и закрывании арматуры.

    Обслуживание и текущий ремонт арматуры должны производиться в соответствии с регламентом не реже 1 раза в 12 мес.

    3.5.11. Резервуары и газопроводы должны быть оборудованы предохранительными сбросными клапанами.

    Эксплуатация технологического оборудования при неисправных и неотрегулированных предохранительных сбросных клапанах запрещается.

    3.5.12. Верхний предел срабатывания предохранительных сбросных клапанов не должен превышать максимальное рабочее давление в резервуарах, газопроводах более чем на 15 %.

    3.5.13. Исправность предохранительных сбросных клапанов должна проверяться:

    кратковременным принудительным открыванием (подрывом) не реже 1 раза в мес.;

    в соответствии с инструкцией завода-изготовителя, если ручное при открывание клапана не предусмотрено.

    3.5.14. Проверка параметров настройки клапанов, их регулировка должны производиться на стенде или на месте установки с помощью специального приспособления с периодичностью: предохранительные сбросные клапаны резервуаров - не реже 1 раза в 6 мес.; остальные - при проведении текущего ремонта, но не реже 1 раза в 12 мес.

    3.5.15. Снимаемый для ремонта или проверки клапан должен заменяться исправным.

    Клапаны после проверки параметров настройки пломбируются и регистрируются в журнале.

    3.5.16. Режим эксплуатации, количество отработанного времени и замеченные неполадки в работе компрессоров и насосов должны фиксироваться в эксплуатационном журнале.

    3.5.17. Работающие насосы и компрессоры должны находиться под постоянным надзором. Эксплуатация насосов и компрессоров с отключенными или вышедшими из строя автоматикой, аварийной вентиляцией, блокировкой с вентиляторами вытяжных систем запрещается.

    3.5.18. Давление газа на всасывающей линии насоса должно быть на 0,1-0,2 МПа выше упругости насыщенных паров жидкой фазы при данной температуре.

    3.5.19. Давление газа в нагнетательном патрубке компрессора не должно превышать давления конденсации паров СУГ при температуре нагнетания.

    Максимальное давление газа после компрессора не должно быть выше 1,6 МПа.

    3.5.20. Компрессоры и насосы подлежат аварийной остановке в случаях:

    утечек или неисправностей отключающих устройств;

    вибрации, посторонних шумов и стуков;

    выхода из строя подшипников и сальникового уплотнения;

    изменения допустимых параметров масла и воды;

    выхода из строя электропривода, пусковой арматуры;

    неисправности механических передач и приводов;

    повышения или понижения нормируемого давления газа во входном и выходном патрубках.

    3.5.21. Насосы и компрессоры при ремонтных и регламентных работах в насосно-компрессорных отделениях (НКО) станций (пунктов), а также на время производства газоопасных работ в производственной зоне должны быть остановлены.

    3.5.22. На станциях (пунктах) должен назначаться ответственный за эксплуатацию вентиляционных систем.

    3.5.23. Вентиляционные системы должны быть определены по функциональному признаку (приточная, вытяжная, аварийная) с присвоением порядкового номера.

    Обозначения наносятся на кожухе вентилятора и воздуховодах.

    3.5.24. На вентиляционные системы должны составляться паспорта. В каждом паспорте должны быть информация о производительности системы, ее схема, характеристики и тип вентилятора и электродвигателя, сведения о ремонтах и наладках.

    3.5.25. Все изменения в конструкции вентиляционных систем должны вноситься на основании проекта.

    3.5.26. Пуск вентиляционных систем в производственной зоне должен производиться за 15 мин до включения технологического оборудования.

    Первоначально включаются вытяжные системы.

    3.5.27. В местах забора воздуха приточными вентиляционными системами должна исключаться возможность появления паров сжиженных углеводородных газов и других вредных веществ.

    3.5.28. При остановке приточных вентиляционных систем обратные клапаны на воздуховодах должны быть закрыты.

    3.5.29. Вентиляционные системы не реже 1 раза в год, а также после капитального ремонта, наладки или неудовлетворительных результатов анализа воздушной среды должны подвергаться испытаниям.

    Оценка эффективности работы вентиляционных систем подтверждается техническим отчетом специализированной организации с указаниями (рекомендациями) по режиму эксплуатации систем.

    3.5.30. Принимаемые и поставляемые потребителям газы должны отвечать требованиям ГОСТ 20448-90 «Газы углеводородные сжиженные топливные для коммунально-бытового потребления» и ГОСТ 27578-87 «Газы углеводородные сжиженные для автомобильного транспорта».

    3.5.31. Интенсивность запаха газа должна проверяться в соответствии с ГОСТ 22387.5-77 «Газ для коммунально-бытового потребления. Метод определения интенсивности запаха».

    3.5.32. Подготовка к сливу сжиженных газов из железнодорожных цистерн должна быть начата после закрепления цистерн на рельсовом пути и удаления локомотива с территории ГНС.

    3.5.33. Число железнодорожных цистерн, одновременно находящихся на территории ГНС, не должно превышать числа постов слива.

    3.5.34. Сливо-наливные операции должны выполняться по письменному распоряжению руководителя станции с соблюдением требований производственной инструкции. Бригада должна состоять не менее чем из 3 рабочих.

    3.5.35. Выполнение сливно-наливных операций во время грозы и при проведении огневых работ запрещается.

    3.5.36. Железнодорожные (автомобильные) цистерны, резинотканевые рукава должны заземляться.

    Отсоединять заземляющие устройства разрешается после окончания сливно-наливных операций и установки заглушек на штуцеры вентилей цистерн.

    3.5.37. Резинотканевые рукава, применяемые при сливно-наливных операциях, должны соответствовать техническим условиям и государственным стандартам, допускающим их применение для сжиженных углеводородных газов, для защиты от статического электричества должны быть обвиты медной проволокой диаметром не менее 2 мм или медным тросиком площадью сечения не менее 4 мм2 с шагом витка не более 100 мм.

    Оба конца проволоки (тросика) соединяются с наконечниками рукава пайкой или болтом.

    3.5.38. Допускается применение металлокордовых рукавов, а также гибких металлических газопроводов с шарнирными соединениями, рассчитанных на их использование со сжиженными углеводородными газами.

    Осмотр, испытания, отбраковка рукавов, используемых при сливно-наливных операциях, должны проводиться в соответствии с требованиями Правил безопасности при эксплуатации газового хозяйства автомобильных заправочных станций сжиженного газа.

    3.5.39. Запрещается подтягивать накидные гайки рукавов, отсоединять рукава, находящиеся под давлением, а также применять ударный инструмент при навинчивании и отвинчивании гаек.

    Открывать задвижки и вентили на газопроводах следует плавно, не вызывая гидравлических ударов.

    3.5.40. Перед выполнением сливно-наливных операций из автоцистерн, за исключением оборудованных насосами для перекачки СУП а также при заправке газобаллонных автомобилей двигатели автомашин должны быть отключены.

    Включать двигатели разрешается только после отсоединения рукавов и установки заглушек на штуцеры.

    3.5.41. Во время сливай налива СУГ оставлять без надзора наполнительные, сливные и заправочные колонки, железнодорожные и автомобильные цистерны, газобаллонные автомобили запрещается.

    Между персоналом, выполняющим сливно-наливные операции, и машинистами насосно-компрессорного отделения должна осуществляться телефонная, громкоговорящая или визуальная связь для передачи информации о давлении и уровне газа в цистерне и приемном резервуаре.

    3.5.42. Максимальный уровень наполнения резервуаров не должен превышать 85 % объема резервуара.

    3.5.43. При наполнении резервуаров, автоцистерн и баллонов снижение в них давления путем сброса паров в атмосферу запрещается.

    3.5.44. Давление жидкой фазы в газопроводах, подающих газ на наполнение баллонов, не должно превышать рабочее (1,6 МПа).

    3.5.45. Наполнение баллонов, имеющих дефекты конструкции и истекшие сроки технического освидетельствования, запрещается.

    3.5.46. Пригодность к наполнению автомобильных баллонов транспорта, принадлежащего юридическим лицам, должна подтверждаться соответствующей отметкой в путевом (маршрутном) листе.

    Порядок заправки личного автотранспорта и автомобилей индивидуальных предпринимателей определяется инструкцией, утвержденной владельцем станции.

    Заправка автотранспорта, в котором находятся пассажиры, запрещается.

    3.5.47. Все баллоны после наполнения газом должны подвергаться контрольной проверке степени наполнения методом взвешивания или иным, обеспечивающим контроль за степенью наполнения.

    Контрольные весы для взвешивания баллонов должны проверяться перед началом каждой смены; допустимая для них погрешность составляет (не более):

    + 10 г для баллонов вместимостью 1 л;

    + 20 г для баллонов на 5 л и 12 л;

    +100 г для баллонов на 27 л и 50 л.

    3.5.48. Избытки газа должны быть слиты. Сброс газа в атмосферу запрещен.

    3.5.49. Все наполненные баллоны должны быть проверены на герметичность и заглушены заглушками. Газ из негерметичных баллонов должен быть слит.

    3.5.50. Количество баллонов в наполнительном цехе не должно превышать половины суммарной его производительности. Размещение баллонов в проходах запрещается.

    3.5.51. Резервуары и баллоны перед освидетельствованием и ремонтом должны быть освобождены от газа, неиспарившихся остатков и обработаны (дегазированы).

    Обработка резервуаров и баллонов должна производиться путем их пропаривания с последующей продувкой инертным газом или заполнением теплой водой.

    Применение для дегазации воздуха запрещается. Резервуары дополнительно отсоединяются от газопроводов по паровой и жидкой фазе с помощью заглушек.

    3.5.52. Последовательность, время дегазации резервуаров и баллонов и необходимые меры безопасности должны определяться производственной инструкцией.

    3.5.53. Пирофорные отложения из резервуаров и демонтированных участков газопроводов в увлажненном состоянии должны удаляться с территории станции.

    3.5.54. Отработанная после дегазации вода первоначально должна отводиться в отстойник, исключающий попадание СУГ в канализацию.

    3.5.55. Качество дегазации должно проверяться путем анализа проб, отобранных в нижней части сосуда.

    Концентрация сжиженных газов в пробе после дегазации не должна превышать 20 % от нижнего предела воспламеняемости газа. Результаты контроля должны отражаться в журнале.

    3.5.56. Включение резервуаров в работу после освидетельствования или ремонта должно осуществляться на основании письменного разрешения руководителя станции (пункта).

    3.5.57. Огневые работы на станции (пункте) допускается проводить в соответствии с требованиями инструкции по организации безопасного проведения огневых работ на взрывоопасных, взрыво- и пожароопасных объектах, утверждаемой Госгортехнадзором России.

    3.5.58. Во время производства огневых работ основная производственная деятельность (слив и налив) должна быть приостановлена.

    Системы вентиляции производственной зоны должны быть включены.

    Перед началом и в процессе работ на станции должен производиться анализ воздушной среды на содержание паров СУГ на расстоянии не менее 20 м от места проведения работ.

    При обнаружении паров СУГ огневые работы должны быть прекращены.

    3.5.59. Территории, производственные помещения станций (пунктов) должны быть обеспечены первичными средствами пожаротушения.

    При определении видов и необходимого количества первичных средств пожаротушения следует руководствоваться Правилами пожарной безопасности в Российской Федерации (ППБ-01-93).

    3.5.60. В производственной зоне станций запрещается выполнение работ и пребывание лиц, не имеющих отношения к производству.

    3.5.61. Персонал станций (пунктов) должен быть предупрежден под расписку о запрещении курения, а на территории вывешены предупредительные надписи о запрещении применения открытого огня.

    3.5.62. Порядок отпуска баллонов с СУГ потребителям должен устанавливаться инструкцией, утвержденной владельцем станции и согласованной с территориальным органом Госгортехнадзора России, в которой должна предусматриваться проверка сроков освидетельствования баллонов, регистрация наполненных и отпущенных баллонов потребителю с указанием номеров в специальном журнале, отметка о наличии у потребителя абонентской книжки, выданной эксплуатационной организацией газового хозяйства.

    3.5.63. Отпуск баллонов со станции должен производиться с навинченными на горловину предохранительными колпаками.

    3.5.64. Количество наполненных и пустых баллонов на погрузочно-разгрузочных площадках не должно превышать двойной суточной производительности наполнительного отделения.

    3.5.65. При перемещении баллонов должна быть исключена возможность их падения и повреждения.

    3.5.66. Въезд на территорию станций (пунктов) допускается для автомашин, предназначенных под погрузку и транспортировку баллонов: специально оборудованных (типа «клетка»); грузовых автомашин с установленным на выхлопной трубе искрогасителем, оборудованных деревянными ложементами или имеющих достаточное количество резиновых (веревочных) колец и приспособление для крепления баллонов.

    Автомашины должны быть оснащены средствами пожаротушения и опознавательными знаками об опасности груза.

    3.5.67. Разрешается производить заправку автомобилей на ГНС, ГНП и наполнение бытовых баллонов на стационарных АГЗС, при условии отведения в соответствии с проектом специальных площадок с отдельным въездом и выездом для автотранспорта.

    3.5.68. Разрешается заправка автотранспорта и наполнение бытовых баллонов от передвижных автозаправочных станций (автоцистерн) на специально отведенных (по проекту) площадках, землеотвод которых согласован с местной администрацией и территориальным управлением государственной противопожарной службы МВД России.

    3.5.69. Заправка автотранспорта с передвижных средств (автоцистерн) должна осуществляться в соответствии с требованиями Правил безопасности при эксплуатации газового хозяйства автомобильных заправочных станций сжиженного газа.

    3.5.70. Площадки, предназначенные для наполнения бытовых баллонов, должны быть оборудованы: весовой установкой для наполнения бытовых баллонов; контрольными весами, обеспечивающими нормативную точность взвешивания; сосудом (баллоном) для слива газа из переполненных баллонов; контуром заземления оборудования; первичными средствами пожаротушения.





    Источник: https://megalektsii.ru/s23189t3.html
    Нарушение авторского права страницы



    studopedia.org - Студопедия.Орг - 2014-2018 год.(0.001 с)...
    Источник: https://studopedia.org/10-113652.html

    Назначение и принцип работы ГРПШ



    Назначение газорегуляторного пункта (ГРП):

    – очистка газа от механических примесей;

    – редуцирование газа с Р=0,6 МПа до требуемых значений;

    – поддержание заданного выходного давления не зависимо от расхода потребителей;

    – автоматическое прекращение подачи газа при повышении или понижении выходного давления от допустимых значений;

    - учет расхода газа.

    В проекте предусмотрена установка газорегуляторного пункта шкафного (ГРПШ). Он утепленный: двойные металлические стенки и негорючий утеплитель между ними толщиной 40 мм, представляет собой рамную конструкцию.

    Обслуживание ГРПШ двухстороннее. Направление газа: слева направо. В конструкции ГРПШ предусмотрена естественная постоянно действующая вентиляция, обеспечивающая трехкратный воздухообмен в час.

    В ГРП предусмотрены продувочные и сбросные трубопроводы.

    Продувочные трубопроводы размещаются на входном газопроводе после первого отключающего устройства - на участках газопровода с оборудованием, отключаемым для производства профилактического осмотра и ремонта.

    Условный диаметр продувочного трубопровода 20 мм.

    Условный диаметр сбросного трубопровода, отводящего газ от ПСК, 20 мм.

    Продувочные и сбросные трубопроводы выведены наружу в места, обеспечивающие безопасные условия для рассеивания газа, не менее чем на 4 м от уровня земли.

    Продувочные и сбросные трубопроводы имеют минимальное число поворотов. На концах продувочных и сбросных трубопроводов предусмотрены устройства, исключающие попадание атмосферных осадков в эти трубопроводы.

    Молниезащита ГРПШ выполнена в соответствии с ГОСТ Р-54983 «Системы газораспределительные. Сети газораспределения природного газа».

    Предусмотрено заземление.

    В ГРПШ установлены: фильтра, предохранительный запорный клапан (ПЗК), регулятор давления газа, предохранительный сбросной клапан (ПСК), запорная арматура, контрольно-измерительные приборы (КИП), приборы учета расхода газа.

    В ГРПШ установлено две линии редуцирования.

    Техническая характеристика ГРПШ:

    Давление на входе – 0,6 МПа.

    Давление на выходе - 2 кПа.

    Расчетный расход газа – 255,9 м3/час.

    Максимальный расход газа – 600,0 м3/час.

    Диаметр входного трубопровода Ду50мм.

    Диаметр выходного трубопровода Ду 50 мм.

    Регулятор основной линии – РДНК-400М

    Регулятор резервной линии – РДНК-400М.

    Предохранительный сбросной клапан КПС-Н.

    Фильтр ФГ-50С с ДПД.

    Принципиальная схема ГРП приведена на рисунке 1.6.



    Газ через входной газопровод поступает на фильтр, где очищается от механических примесей, и через предохранительно запорный клапан подается в регулятор давления, где давление газа снижается и поддерживается в заданных предела, независимо от расхода потребителей. В случае повышения давления газа после регулятора выше допустимых значений, например в результате сбоя работы регулятора давления газа - срабатывает предохранительно-сбросной клапан - ПСК, в результате чего излишки давления газа сбрасываются через сбросную свечу в атмосферу. Если давление газа продолжает возрастать и сброс газа через ПСК достаточного эффекта не дал, срабатывает предохранительно-запорный клапан и доступ газа потребителю через эту линию редуцирования прекращается. Для того, чтобы обеспечить безаварийную подачу газа потребителю, даже в случае выхода из строя регулятора давления, в ГРП установлена дополнительная линия редуцирования. На входе и выходе из ГРП установлены манометры. Для централизованного замера расхода газа устанавливается измерительное устройство — газовый счетчик промышленного назначения.







    1,6,14,18 – кран шаровой фланцевый Ду50, 2,9 – фильтр газовый ФГ-50С,

    3,8,12,13,19 – кран шаровый муфтовый Ду20, 4,16,24,27 – манометр,

    5,15,23,28 – кран трехходовой Ду15;

    7,10,19,22,25,26,30 – кран шаровый муфтовый Ду15;

    11,17 – регулятор давления газа РДНК-400М; 20 – штуцер с заглушкой;

    21 – клапан предохранительно-сбросной КПС-Н, Д – датчик перепада давления

    Рисунок 1.6- Принципиальная схема ГРП





    Фильтр ФГ-50 С



    В проекте применяется фильтр ФГ-50С (рисунок 1.7).

    Фильтр газовый сетчатый ФГ-50С предназначен для очистки неагрессивных газов и воздуха от механических примесей (окалины и пыли).



    Фильтрующий элемент — сетка полутомпаковая, с ячейкой 0,5 мм, по ГОСТ 6613-86.

    Материал корпуса — алюминий.

    1 – Корпус; 2 – Крышка; 3 – Патрон с фильтрующей сеткой; 4 – Прокладка.

    Рисунок 1.7 – Фильтр ФГ-50С



    Технические характеристики фильтра в таблице 1.4.



    Таблица 1.4 - Технические характеристики фильтра сетчатого ФГ-50С

    Параметр Значение
    Ду, мм
    Входное давление, МПа 1,6
    Максимальная пропускная способность, м³/ч
    Допускаемый перепад давления на фильтрующем элементе, Па
    Габаритные размеры, мм:
    строительная длина
    длина
    ширина
    высота
    Масса, кг 5,3



    ЬОЬ

    Регулятор РДНК-400М

    В ГРПШ основным элементом является регулятор давления РДНК 400М (рисунок 1.8). Регуляторы давления газа комбинированные РДНК-400М предназначены для редуцирования высокого или среднего давления на низкое; автоматического поддержания выходного давления на заданном уровне при изменениях расхода и входного давления, автоматического отключения подачи газа при аварийном повышении или понижении выходного давления сверх допустимых заданных значений. Условия эксплуатации регуляторов соответствуют климатическому исполнению УХЛ2 по ГОСТ 15150-69 с температурой окружающей среды от минус 40 °С до плюс 45 °С .





    1 — импульсная трубка; 6, 20, 21, 27, 33 — пружины; 4, 18 — мембрана;

    7 — нажимная гайка; 8 — стакан; 9 — мембранная камера; 10 — хомут;

    11 — корпус; 12 — рабочий клапан; 13 — седло; Т — выходной патрубок;

    15 — фиксатор; 19 — отключающее устройство; 22, 23 — регулировочные гайки; 25 — пробка; 26, 31 — штоки; 28 — отсечной клапан; 29 — тройник;

    32 — рычажной механизм; 41 — исполнительный механизм;

    Н — входной патрубок.

    Рисунок 1.8 - Регулятор давления РДНК 400М



    РДНК-400М состоит из встроенного предохранительного сбросной клапан, мембранный узел регулятора с настройкой 1,5Рвых., расположенный в предохранительном клапане, седло 13 регулятора, корпус 11, в котором расположено седло 13. Корпус является одновременно седлом рабочего 12 и отсечного 28 клапанов. Шток 31, рычажный механизм 32, рабочая мембрана 4, которая соединена с рабочим клапаном с помощью штока 31 и рычажного механизма 32 сменная пружина 6, предназначена для настройки выходного давления, нажимная гайка 7, предназначена для настройки выходного давления, отключающее устройство 19, мембрана 18, расположенная в отключающем устройстве, исполнительный механизм 41, фиксатор 15, отсечной клапан 28, сменные пружины 20 и 21, которые отвечают за настройки отключающего устройства. Газ среднего и высокого давления, проходя через зазор между рабочим клапаном и седлом, редуцируется до заданного давления и поступает к потребителю. Импульс от выходного давления по трубопроводу поступает из выходного трубопровода в подмембранную полость регулятора и на отключающее устройство. При повышении или понижении настроечного выходного давления сверх заданных значений фиксатор 15 усилием на мембране 18 выводится из зацепления и клапан 28 перекрывает седло 13, что приводит к прекращению подачи газа. Пуск регулятора в работу производится вручную после устранения причин, вызвавших срабатывание отключающего устройства.

    Технические характеристики РДНК-400М в таблице 1.5.



    Таблица 1.5 – Технические характеристики РДНК-400М

    Параметр Значение
    Температура окружающей среды от минус 40 до +60
    Рабочий диапазон входных давлений, МПа 0,05…0,6
    Диапазон настройки выходного давления, кПа 2…5
    Давление срабатывания автоматического отключающего устройства, кПа (1,2….1,8)Рвых, (0,2….0,5)Рвых
    Присоединительные размеры, условный проход Ду, мм (соединение)
    Габаритные размеры (длина, ширина, высота), мм 510х220х280
    Масса, кг, не более
    Пропускная способность, м3 Рвх=0,05 МПа
    Рвх=0,1 МПа
    Рвх=0,2 МПа
    Рвх=0,3 МПа
    Рвх=0,4 МПа
    Рвх=0,5 МПа
    Рвх=0,6 МПа



    Клапан КПС-Н



    Клапан состоит из следующих основных узлов и деталей (рисунок 1.9): корпуса 1 с седлом 2, клапана 4, мембраны с жестким центром 3, защепленной по периферии в корпусе 5 с помощью гайки 6, настроечной пружины 7, регулировочной гайки 8 и тяги 9 для ручного открытия клапана.

    Работает клапан следующим образом. Газ из сети через входное отверстие поступает в надмембранную полость. Давление газа уравновешивается настроечной пружиной 7. При повышении давления газа в сети выше настроечного мембрана преодолевает усилие настроечной пружины и открывает выход газа через сбросное отверстие выходного патрубка. При снижении давления клапан возвращается в первоначальное положение и перекрывает сбросное отверстие.

    Настройка срабатывания клапана осуществляется вращением регулировочной гайки (вращение по газовой стрелке увеличивает давление срабатывания клапана и наоборот).



    1 — корпус; 2 — седло; 3 — мембрана с жестким центром; 4 — клапан;

    5 — корпус; 6 — гайка; 7 — настроечная пружина; 8 — регулировочная гайка;

    9 — тяга.

    Рис. 1.9 – Клапан предохранительный сбросной КПС-Н



    Техническая характеристика КПС-Н в таблице 1.6.



    Таблица 1.6 - Техническая характеристика КПС-Н

    Параметр Значение
    Максимальное рабочее давление на входе, кПа 6,5
    Пределы настройки давления срабатывания Рср, кПа Pвых.+50мм
    Точность срабатывания, % ±10
    Расход газа через клапан, м³/ч, при перепаде давлений на нем ΔР=1,05Рcp 0,5
    Ду, мм
    Присоединительные размеры
    вход фланцевое
    выход, дюйм
    Габаритные размеры, мм, не более 95×81×128



    Расчетная часть


    Источник: http://allrefrs.ru/3-2686.html

    На каждый ГРПШ (ГРУ) составляется паспорт, содержащий основные характеристики оборудования, средств измерений и помещения. В ГРПШ (ГРУ) вывешиваются технологические схемы, инструкции по эксплуатации, технике безопасности и пожарной безопасности.

    При эксплуатацииГРПШ(ГРУ) выполняют техническое обслуживание, текущий и капитальный ремонт. Результаты ревизий (ремонтов) оборудования, связанных с заменой деталей и узлов оборудования, заносятся в паспорт ГРПШ (ГРУ). О всех других работах выполняют записи в эксплуатационном журнале, где также указывают нарушения нормальной работы оборудования и принятые меры по устранению неисправностей.

    Параметры настройки оборудования ГРПШ (ГРУ) устанавливаются главным инженером предприятия газового хозяйства для бытовых потребителей или ответственным за газовое хозяйство предприятий-потребителей газа.

    При этом максимальное рабочее давление газа после регулятора для бытовых потребителей не должно превышать 300 даПа для газопроводов природного газа. Предохранительные сбросные клапаны, в том числе встроенные в регуляторы давления, должны обеспечивать сброс газа при превышении максимального рабочего давления после регулятора не более чем на 15 %. Верхний предел срабатывания предохранительных запорных клапанов не должен превышать 25 % максимального рабочего давления газа после регулятора. Не допускается колебание давлениягаза на выходе из ГРПШ (ГРУ), превышающее 10 % рабочего давления. Неисправности регуляторов, вызывающие повышение или понижение рабочего давления, неполадки в работе предохранительных клапанов, а также утечки газа должны устраняться немедленно в аварийном порядке. Запорные устройства на обводной (байпасной) линии и перед сбросным предохранительным клапаном должны быть опломбированы. Подача газа по обводной линии допускается только в течение времени, необходимого для ремонта оборудования и арматуры, или в период снижения давления газа перед ГРПШ (ГРУ) до величины, не обеспечивающей надежную работу регуляторов давления.Работы должны выполняться бригадой рабочих в составе не менее двух человек, один из которых назначается старшим.

    Основные эксплуатационные работы включают:

    осмотр технического состояния в сроки, обеспечивающие безопасность и надежность эксплуатации, устанавливаются предприятием;

    проверка неисправности и параметров настройки предохранительных запорных и сбросных клапанов  не реже одного раза в два месяца, а также после ремонта оборудования;техническое обслуживание — ежегодно; текущий ремонт — по истечении 6 мес после проведения технического обслуживания, но не реже одного раза в год, если завод-изготовитель оборудования не требует проведения ремонтов в более короткие сроки; капитальный ремонт — при замене оборудования, средств измерения, отопления, освещения и восстановлении строительных конструкций здания на основании дефектных ведомостей, составленных по результатам осмотров. Работы, выполняемые при осмотре технического состояния ГРПШ (ГРУ): проверка по приборам давления газа до и после регулятора перепада давления на фильтре; проверка отсутствия загазованности (при обнаружении загазованности — установление герметичности соединений с помощью мыльной эмульсии); контроль за правильностью положения молоточка и надежностью сцепления рычагов предохранительно-запорного клапана; проверка состояния и работы систем электроосвещения, вентиляции, отопления, визуальное выявление трещин и не плотностей в стенах; внешний и внутренний осмотр здания, при необходимости очистка помещения и оборудования от пыли, посторонних предметов и загрязнений; осмотр прилегающей территории с целью выявления несогласованных строительных работ, складирования материалов и др.Технический осмотр проводится двумя рабочими. Засоренность фильтра определяется регистрирующим дифманометром или показывающими манометрами, установленными до и после фильтра.

     Разработка и очистка кассеты фильтра производится вне помещения в местах, удаленных от легковоспламеняющихся веществ не менее чем на 5 м.

    При настройке и проверке параметров предохранительных клапанов не должно изменяться рабочее давление газа после регулятора. Для этого предусматриваются дополнительные приспособления. На патрубке перед сбросным клапаном врезается штуцер, к которому подключаются через тройник насос и манометр. Настройка производится при закрытом запорном устройстве перед клапаном.

    Для настройки предохранительного запорного клапана от него отключается импульсная линия и производится настройка с использованием тройника.

    При техническом обслуживании ГРПШ (ГРУ) выполняются:

    проверка хода и плотности закрытия задвижек и клапанов;

    контроль плотности всех соединений и арматуры, устранение утечек газа;

    смазка трущихся частей и перенабивка сальников;

    определение плотности и чувствительности мембран регуляторов давления и регулятора управления;

    продувка импульсных трубок к приборам, регулятору, клапанам;

    испытание разделительных уплотнений, установленных в трубах электропроводки на герметичность воздухом давлением 0,25 МПа в течение 3 мин, при этом падение давления должно быть не более 0,05 МПа;

    проверка настройки запорных и сбросных клапанов.

    При ежегодном текущем ремонте выполняют:

    разборку регуляторов давления и клапанов с очисткой от коррозии и загрязнений; проверку плотности прилегания клапанов к седлу;

    контроль состояния мембран;

    смазку трущихся частей;

    ремонт или замену изношенных деталей;

    проверку надежности крепления конструкционных узлов, не подлежащих разборке;

    разборку запорной арматуры, не обеспечивающей герметичности закрытия;

    осмотр и очистку фильтра;

    работы, которые должны выполняться при техническом обслуживании.

    Отключающие устройства на линии регулирования при разборке оборудования должны быть в закрытом положении.

    На границах отключенного участка после отключающего устройства перед регулятором и перед отключающим устройством после регулятора должны устанавливаться заглушки, рассчитанные на максимальное давление газа. При отсутствии заглушек разборка запрещается.

    Работы по планово-предупредительному осмотру и ремонту оборудования ГРПШ (ГРУ) являются газоопасными и выполняются под руководством специалиста. Они проводятся по наряду на выполнение газоопасных работ и специальному плану, утвержденному главным инженером газового хозяйства. В плане работ указываются:

    лицо, ответственное за проведение планово-предупредительного осмотра или ремонта оборудования ГРПШ (ГРУ);

    потребность в механизмах, приспособлениях, приборах и материалах;

    последовательность и условия проведения работ;

    схема расстановки людей;

    мероприятия, обеспечивающие максимальную безопасность работ.

    Численность бригады, выполняющей работы по планово-предупредительному ремонту оборудования ГРПШ (ГРУ), устанавливается руководителем предприятия, но не менее трех человек.

    Получив наряд на проведение планово-предупредительного осмотра или ремонта ГРПШ (ГРУ), руководитель работ обязан:

    ознакомить бригаду с планом проведения работ;

    обеспечить бригаду необходимым для производства работ инструментом, оборудованием, приборами, запасными частями и материалами;

    средствами личной защиты, предварительно проверив их исправность;

    предупредить о предстоящих работах потребителей газа.

    На месте выполнения работ руководитель работ обязан произвести инструктаж рабочих, включающий разбор порядка проведения планово-предупредительного осмотра или ремонта, конкретную задачу каждого члена бригады, рассмотрение плана ликвидации возможных аварий при выполнении работ, безопасное ведение работ с учетом требований правил и инструкций.

    Все члены бригады после инструктажа расписываются в наряде.

    Работа в периодически обслуживаемых ГРПШ относится к категории газоопасных. В связи с этим должны строго соблюдаться меры по технике безопасности:

    запрещается курение и пользование огнем в помещении ГРПШ и на расстоянии до 10 м от него, осмотр ГРПШ производится двумя и более рабочими, снабженными шланговыми противогазами (один рабочий должен оставаться снаружи и наблюдать за вошедшими в помещение, которое предварительно необходимо проветрить, при сильном запахе газа входить в помещение можно только в шланговом противогазе.

    При производстве ремонтных и других работ не допускается искрообразование, поэтому рабочая часть инструмента должна выполняться из цветных металлов или обильно смазываться техническим вазелином. На период работы полы во избежание искрения от падения деталей застилаются резиновыми ковриками.

    Во избежание воспламенения или взрыва воспрещается выявлять утечки газа в разъемных соединениях газопроводов и оборудования с помощью огня. Определять утечки следует по запаху, звуку вытекающего газа или промазыванием мыльным раствором, в который зимой для предохранения от замерзания добавляется спирт.При сильной утечке газа эксплуатацию ГРПШ следует прекратить.ГРПШ должны быть снабжены первичными средствами пожаротушения (песок, асбестовая кошма, огнетушитель и др). Работа вентиляционных устройств должна систематически контролироваться.

    Доступ в ГРПШ посторонним лицам запрещен. В период отсутствия обслуживающего персонала ГРПШ (ГРУ) должен быть закрыт на замок. На видном месте должны быть сделаны предупредительные надписи, запрещающие пользоваться огнем.

    В процессе профилактических ремонтов и осмотров оборудования ГРПШ (ГРУ) для бесперебойного снабжения газом потребителя используют обводную линию (байпас).

    Для перевода работы ГРПШ (ГРУ) с регулятора на байпас необходимо:

    предупредить обслуживающий персонал о переходе на байпас;

    снизить регулятором давление примерно на 10 % заданного;

    открыть наполовину первый по ходу потока газа запорный орган и, медленно открывая второй, установить по манометру прежнее давление;

    выключить регулятор давления из работы, вывернув регулировочную пружину до отказа;

    полностью закрыть запорный орган перед регулятором, а затем после регулятора;

    закрыть предохранительный запорный клапан (ПКН) и краны на импульсных трубопроводах;

    установить непрерывный контроль за манометром, показывающим давление в выходном газопроводе, поддерживая на заданном уровне регулировкой вручную степень закрытия второго запорного органа на байпасе;

    сообщить обслуживающему персоналу о том, что переход на байпас закончен;

    установить заглушки на ремонтируемом участке.

    По окончании ремонта оборудование ГРПШ (ГРУ) переводят работу с байпаса на регулятор. Для этого необходимо:

    снять заглушки с ремонтируемого участка;

    предупредить обслуживающий персонал о переходе работы ГРПШ (ГРУ) на регулятор давления;

    проверить настройку ПКН на срабатывание по максимуму и минимуму и поднять его запорный орган;

    проверить настройку срабатывания ПКН;

    осмотреть регулятор давления, убедиться в его исправности и открытии запорной арматуры на импульсных трубопроводах;

    открыть запорный орган за регулятором;

    снизить давление газа в выходном газопроводе на 10 % за счет прикрытия второго запорного органа на байпасе;

    медленно открыть запорный орган перед регулятором, наблюдая за показаниями манометра на выходном газопроводе;

    установить в выходном газопроводе требуемое давление, медленно нагружая регулировочную пружину регулятора;

    медленно закрыть запорный орган на байпасе, следя за давлением в выходном газопроводе;

    увеличить давление регулятором в случае необходимости (по шуму дросселируемого потока газа будет слышно, что регулятор давления взял работу на себя);

    полностью закрыть оба запорных органа на байпасе;

    убедиться, что регулятор работает устойчиво;

     сообщить обслуживающему персоналу, что переход на регулятор закончен.

    При текущем ремонте здания ГРПШ (ГРУ) выполняют следующие работы:

    ремонт строительных конструкций;

    проверку и прочистку дымоходов (один раз в год перед отопительным сезоном);

    ремонт системы отопления, включая отопительную установку (один раз в год перед отопительным сезоном);

    побелку или окраску стен здания и окраску кровли (не реже одного раза в три года);

    ремонт средств связи и освещения (немедленно после выявления неисправностей).

    Проверку сопротивления заземляющего устройства с выборочным вскрытием грунта, осмотром состояния заземлителей выполняют через год после начала эксплуатации, а затем не реже одного раза в шесть лет.

    Включение ГРПШ (ГРУ).

    После кратковременного перерыва в работе (на ночь или выходные дни) ГРПШ (ГРУ) включается в следующем порядке:

    при входе в помещение нужно убедиться, что оно не загазовано, и обстоятельно проветрить его открытием двери или окон;

    проверить состояние и положение запорных устройств ГРПШ (ГРУ). Все они (кроме запорных устройств после регулятора до и после счетчиков, а также на продувочном трубопроводе после регулятора) должны быть закрыты;

    открыть краны перед манометрами на вводе и после регулятора;

    осторожно открыть задвижку на вводе в ГРПШ (ГРУ) и проверить наличие давления газа, достаточного для работы;

    осмотром проверить исправность регулятора. У регуляторов РД-32М и РД-50М контролирует ослабление регулировочной пружины, открытие крана на импульсной трубке;

    у пилотных регуляторов — ослабление пружины пилота (регулировочный винт пилота должен быть вывернут) и открытие кранов на импульсных трубках;

    осмотреть ПКН, рычагом поднять его тарелочку и закрепить в этом положении защелкой. Ударный молоточек пока не устанавливать, так как зацепление его с рычагом мембраны без давления газа под ней невозможно. Проверить, чтобы краны на байпасе и импульсной трубке были закрыты. Если в ГРПШ (ГРУ)

    установлен клапан ПКК-40МС, то следует немного вывернуть пусковую пробку и, выждав несколько секунд, завернуть ее обратно;

    при наличии жидкостного сбросного клапана убедиться, что он залит водой до установленного уровня;

    открыть запорные устройства после счетчиков (если были закрыты) и очень медленно, наблюдая за показаниями манометра после регулятора, открыть запорное устройство перед ним;

    убедившись в устойчивой работе регулятора, поднять ударный молоточек ПЗК, зацепить его за рычаг мембраны, до этого открыв кран на импульсной трубке ПЗК;

    убедившись, что газ поступает к потребителям, закрыть продувочный трубопровод и перед уходом выключить водяные и ртутные манометры, так как в случае неисправности регулятора жидкость из манометра может быть выброшена, а помещение ГРПШ (ГРУ) загазовано.

    Первичный пуск ГРПШ (ГРУ) производят после испытания его трубопроводов и оборудования приемочной комиссией и подписания акта приемки, а также после контрольной опрессовки и продувки газопровода перед ГРПШ (ГРУ).

    При подготовке к первичному пуску проверяют также состояния помещения и всего газового оборудования ГРПШ (ГРУ) согласно изложенному выше.

    ПЗК настраивают на срабатывание при максимальном и минимальном давлениях, указанных в эксплуатационной инструкции. Жидкостный сбросной клапан заполняют жидкостью до установленного уровня. Затем осторожно открывают запорное устройство на вводе и на 20...30 с приоткрывают запорное устройство на байпасе ГРПШ (ГРУ), а затем производят продувку при давлении газа, допускаемом инструкцией для данного регулятора. После этого включают в работу регулятор и устанавливаютнатяжением регулировочной пружины или пилотом необходимое выходное давление. Убедившись в исправной работе регулятора, поднимают ударный молоточек ПКН и открывают кран на импульсной трубке к нему.

    Если установлен клапан ПКК-40МС, то включают его открытием и последующим закрытием пусковой пробки. По окончании настройки регулятора счетчики и их обводные трубопроводы продувают совместно с газопроводами от ГРПШ (ГРУ) к агрегатам: сначала по обводным трубопроводам счетчиков в течение 3...5 мин, а затем через счетчики 1...2 мин. Для включения счетчиков медленно открывают запорное устройство после них, затем перед ними и закрывают запорное устройство на обводном трубопроводе.

    При наличии расхода газа через продувочные трубопроводы потребителей включают счетчики и закрывают кран на продувочном трубопроводе ГРПШ. При наличии жидкостного сбросного клапана открывают перед ним кран и проверяют его работу подъемом давления газа после регулятора до необходимого для его срабатывания. Аналогично проверяют настройку пружинного сбросного клапана.

    После включения ГРПШ (ГРУ) в работу необходимо проверить плотность всех соединений мыльным раствором и обнаруженные утечки немедленно устранить.

    Выключение ГРПШ (ГРУ).

    Для выключения ГРПШ (ГРУ) следует:

    осторожно вывести из зацепления молоточек ПЗК и закрыть кран на его импульсной линии;

    закрыть запорное устройство на вводе в ГРПШ (ГРУ) и убедиться в понижении давления газа на входе до нуля;

    закрыть запорное устройство перед регулятором, ослабить регулировочную пружину в регуляторах типа РД-32М и 50М, в пилотных регуляторах вывернуть до отказа винт пилота;

    закрыть ПКН;

    выключить манометры и открыть кран на свечу после регулятора;

    если ГРПШ (ГРУ) работал на байпасной линии, закрыть задвижки на вводе и затем на байпасной линии.

    При выключении ГРПШ (ГРУ) и подключении сбросного клапана к газопроводу после счетчиков запорное устройство за регулятором допускается оставлять открытым, чтобы предупредить возможность разрыва мембраны регулятора (если она не имеет встроенного предохранительного клапана) или пилота повышенным давлением газа в случае его пропуска золотником регулятора и запорным устройством перед ним.



    Кроме того, следует обращать внимание на возможные дефекты пилотов управления КН (КВ) во время пуска в работу и при ремонте регуляторов. Не допускаются утечки из внутренних полостей пилота.


    Источник: http://zavod-grpsh.ru/5.html

    Техническое обслуживание и текущий ремонт шкафных газорегуляторных установок должен выполняться эксплуатационной организацией газового хозяйства (горгазами, межрайгазами и т.д.) или другими организациями, имеющими лицензию территориальных органов Ростехнадзора, в соответствии с ПБ 12-529-03 - pb_12-529-03.pdf [687,27 Kb] (cкачиваний: 104).



    При эксплуатации шкафной установки необходимо выполнять следующие действия:



    - осмотр технического состояния в сроки, устанавливаемые производственной инструкцией эксплуатирующей организации и обеспечивающие безопасность и надежность в эксплуатации;

    - проверку параметров срабатывания предохранительных запорных и сбросных клапанов - не реже одного раза в 3 месяца, а также по окончании ремонта оборудования;

    - техническое обслуживание не реже одного раза в 6 месяцев;

    - текущий ремонт не реже одного раза  в 5 лет.





    Осмотр технического состояния должен производиться двумя рабочими.



    При осмотре технического состояния установки должны контролироваться: давление газа до и после регулятора, перепад давления на фильтре, отсутствие утечек газа на фланцевых соединениях (с помощью мыльной эмульсии), надежность взвода и срабатывания клапана-отсекателя.



    Проверяем места соединений приборов на предмет утечки с помощью мыльного раствора





    При обнаружении утечки газа необходимо ее устранить.



    При техническом обслуживании установки должны выполняться:



    -проверка плотности закрытия отключающих устройств и предохранительных клапанов;

    -проверка плотности всех соединений и арматуры, устранение утечек газа;

    -осмотр и очистка фильтра;

    -смазка трущихся частей и перенабивка сальников;

    -определение плотности и чувствительности мембран;

    -продувка импульсных трубок;

    -проверка параметров настройки запорных и сбросных клапанов.



    При текущем ремонте производятся:

    -ремонт регулятора давления, предохранительных клапанов в соответствии с паспортами, РЭ на указанные изделия;

    -ремонт и замена изношенных деталей;

    -проверка надежности крепления узлов и деталей, не подлежащих разборке;

    -замена запорной арматуры, не обеспечивающей герметичности закрытия;

    -работы, предусмотренные при проведении технического обслуживания.



    Обо всех работах по обслуживанию и ремонту установки  должны быть сделаны записи в эксплуатационном журнале установленной формы. В журнале должны указываться все нарушения, допущенные при эксплуатации оборудования установки , выполненные работы по устранению этих нарушений.



    В случае неисправности комплектующего оборудования закрыть отключающие устройства, на границах отключаемого участка после отключающих устройств установить заглушки, соответствующие максимальному давлению газа.



    После проверки и настройки оборудования и устранения всех неполадок, проверить плотность всех соединений. В случае обнаружения утечки газа должны быть приняты меры к её немедленному устранению.







    Источник: http://xn--c1a0ahw.xn--p1ai/kak/239-obsluzhivanie-grpsh.html

    ГРП (газорегуляторный пункт) предназначен:

    - для приёмки газа;

    - для очистки газа от механических примесей;

    - для учёта-расхода газа (в некоторых случаях);

    - для измерения давления и температуры газа (в некоторых случаях);

    - для редуцирования газа, то есть снижения давления до необходимого и подача его в автоматическом режиме в необходимом количестве;

    - для отключения объектов от газоснабжения;

    - для отбора проб и проведения испытаний на герметичность сопутствующих газопроводов.

    ГРП состоитиз фильтра, регуляторов давления, сбросного клапана, счётчика, контрольно измерительных приборов и автоматики, импульсных трубок, отключающих устройств, соединительных газопроводов, сбросных газопроводов, устройства для обогрева.

    ГРП может размещаться в капитальном сооружении (ГРП стационарная), в блоке-модуле заводской готовности (ГРПБ блочная), в металлическом шкафу (ГРПШ шкафная), открытая на стене здания-сооружения или совместно с котельной (ГРУ газорегуляторная установка).

    ГРП может состоять из:

    - одной линии редуцирования;

    - одной линии редуцирования и байпаса (обводная линия);

    - двух линий редуцирования;

    - двух линий редуцирования и байпаса;

    - трёх линий редуцирования;

    - трёх линий редуцирования и байпаса.

    ГРП может редуцировать:

    - с давления 1,2 МПа на давление 0,6 МПа, среднее и низкое;

    - с давления 0,6 МПа на давление среднее и низкое;

    - с давления 0,3 МПа на давление среднее (другое) и низкое;

    В любом из перечисленных случаев принято называть сторону с которой газ входит и идёт до регулятора – высокой, а от регулятора – низкой.

    В одном ГРП может быть один вход и три выхода с тремя различными давлениями, или два входа с различными давлениями. Также газ может и не редуцироваться в ГРП – проходить транзитом (только очищаться и учитываться).

    Режим работы ГРП устанавливается в соответствии с проектом. Параметры настройки оборудования ГРП устанавливаются ответственным за безопасную эксплуатацию ОПО газораспределения газопотребления на предприятии (в рамках правил).

    Предохранительно- сбросные клапана (ПСК), в том числе встроенные в регуляторы давления, должны обеспечивать сброс газа, - при превышении максимального рабочего давления после регулятора, не более чем на 15%. Верхний предел срабатывания предохранительно-запорных клапанов (ПЗК), должен быть не более 25% от максимального рабочего давления за регулятором. Колебания рабочего давления газа на выходе из ГРП допускаются в пределах 10% от установленного рабочего давления.

    Газорегуляторные пункты и установки (ГРПБ, ГРПШ, ГРУ):

    № п/п Наименование работ Периодичность выполнения
    Осмотр технического состояния 1 раз в месяц, согласно графика
    Проверка параметров срабатывания предохранительно-запорных и предохранительно-сбросных клапанов 1 раз в 3 месяца, также по окончанию ремонта оборудования
    Техническое обслуживание 1 раз в 6 месяцев, согласно графика
    Текущий ремонт, с разборкой регулирующей, предохранительно-запорной и предохранительно-сбросной арматуры   1 раз в год, согласно графика

    Действие при запахе газа у ГРП:

    - устроить сквозное проветривание помещения;

    - найти и при возможности устранить утечку (подмоткой резьбовых соединений, подтяжкой фланцевых, или набивкой сальников);

    - если имеется серьёзное повреждение (разрыв стыка например), то необходимо обнаруженную утечку устранить одним из перечисленных способов (наложение бандажа, замазка глиной, если утечка с газопровода среднего или высокого давления — снижение давления до низкого и выполнение тех же мероприятий). Объявить диспетчеру «АВАРИЯ - ГАЗ» и далее действовать согласно ПЛА.

    - при невозможности устранения утечки, произвести отключение с помощью первого отключающего устройства по ходу газа, отойти на безопасное расстояние и вести наблюдение за объектом никого не подпуская.


    ⇐ Предыдущая15161718192021222324Следующая ⇒




    Дата публикования: 2015-04-10; Прочитано: 1349

    ГРПШ, или шкафные газорегуляторные пункты, используются в системах распределения газа с целью снижения входного давления природного газа, а также поддержания требуемого уровня его давления на выходе из газорегуляторного пункта. Конструкция ГРПШ предусматривает установку оборудования для очистки природного газа от твердых частиц и примесей, а также оборудования, предназначенного для прекращения подачи газа потребителю в случае аварийного изменения уровня выходного давления.

    Также шкафные газорегуляторные пункты применяются в системах, где используется газовая фаза сжиженного природного газа.

    По своему устройству газорегуляторные пункты ГРПШ представляют собой металлический шкаф, в котором устанавливается технологическое оборудование. Для доступа к оборудованию ГРПШ оборудуется дверьми, расположенными с одной или двух сторон. Если в этом есть необходимость, в ГРПШ устанавливается электрический или газовый обогрев.

    Назначение и описание ГРПШ

    Установка шкафных газорегуляторных пунктов обусловлена тем, что в магистральных газопроводах давление природного газа порой доходит до десяти МПа. Первичное снижение давления газа осуществляется на газораспределительных станциях, где его уровень снижается до одного-двух МПа. Однако внутренние газопроводы домов и зданий не рассчитаны на такое давление, и его требуется снизить до параметров, которые нужны конечному потребителю газа.

    В связи с этим, ГРПШ выполняют такие функции, как:

    • Технологический и коммерческий учет расхода газа (если этого требует заказчик).
    • Прекращение подачи газа потребителю, в случае аварийного изменения заданного уровня выходного давления газа.
    • Фильтрация природного газа.
    • Поддержание давления на выходе в автоматическом режиме.
    • Редуцирование (снижение) среднего или высокого давления газа, который поступает из распределительных магистралей.

    Редуцирование поступающего природного газа происходит в регуляторе давления газа. Оно поддерживается на заданном уровне независимо от того, как изменяется расход газа или входное давление. Благодаря данной функции использующее газ оборудование пользователей защищено от скачков давления.

    Конструкция и устройство ГРПШ

    Установка всего технологического оборудования производится в шкаф из металла, который изготавливают из несгораемых материалов. Благодаря шкафной конструкции оборудование газорегуляторного пункта защищено от негативного воздействия различных внешних факторов окружающей среды. Помимо этого, шкаф ГРПШ дополнительно оборудован замком, благодаря чему оборудование дополнительно защищено от несанкционированного доступа.

    Установка ГРПШ может осуществляться как на открытой территории, так и в отапливаемых помещениях. Если ГРПШ используется на открытой территории, то для корректной эксплуатации в условиях низких температур его можно дополнительно оснастить электрическим либо газовым обогревом шкафа. Газовый обогрев ГРПШ осуществляется при помощи инфракрасной горелки, а электрический – путем установки внутри шкафа конвекторов. Как в первом, так и во втором случае температуру нагрева можно регулировать. При необходимости корпус шкафа может быть дополнительно теплоизолирован.

    По входному газопроводу, через кран природный газ поступает в газорегуляторный пункт. Далее он проходит через фильтр, где очищается от возможных примесей и поступает в регулятор давления газа, где осуществляется его редуцирование, и дальнейшее поддерживание давления на требуемом уровне.

    Технические характеристики ГРПШ

    Ниже приведены общие технические параметры шкафных газорегуляторных пунктов:

    • Входное давление газа не должно превышать 1,2 МПа. Если есть необходимость, по спецзаказу могут быть изготовлены установки, в которых входное давление может составлять 1,6 МПа.
    • Выходное давление газа – в диапазоне от 0,001 до 0,6 МПа.
    • Пропускная способность ГРПШ может составлять вплоть до 500000 кубометров в час.
    • При необходимости ГРПШ могут укомплектовываться различными счетчиками газа.
    • ГРПШ комплектуются различными регуляторами давления газа, такими как РДК, РДГБ, РДП, РДГК, РДБК, РДСК, РДНК, РДГ, РДГД, РДУ.

    Классификация ГРПШ

    Классификация ГРПШ осуществляется по количеству выходов и линий редуцирования. Различают такие конструктивные исполнения шкафных газорегуляторных пунктов:

    • ГРПШ с более чем двумя линиями редуцирования.
    • ГРПШ с двумя линиями редуцирования, рассчитанными на разные либо одинаковые давления (при параллельной либо последовательной установке регуляторов давления газа).
    • ГРПШ с основной и резервной линией редуцирования.
    • ГРПШ с одной линией редуцирования.

    Дополнительно ГРПШ могут укомплектовываться различными измерительными комплексами на базе турбинных или ротационных счетчиков для технологического или коммерческого учета расхода природного газа. Также устанавливаются средства для определения таких параметров, как температура и давление газа.

    В зависимости от того, какие требования предъявляет заказчик к автоматизации ГРПШ, они также могут изготавливаться с комплексами телемеханики или телеметрии, предназначенными для дистанционного управления и контроля ГРПШ.

    Газовое оборудование ГРПШ

    Внутри ГРПШ производится установка оборудования, предназначенного для снижения давления, фильтрации газа, а также учета различных технических параметров (опционально), а именно:

    • Измерительный комплекс (опционально).
    • Манометр.
    • Сбросные и предохранительные устройства.
    • Регулятор давления газа.
    • Запорная арматура (вентили, задвижки, краны).
    • Фильтр газовый сетчатый ФС.

    В случае если имеется резервная или вторая линия редуцирования, она снабжается аналогичным набором оборудования

  • ГРПШ с основной и резервной линиями редуцирования и измерительным комплексом
  • ГРПШ с основной и резервной линиями редуцирования
  • Источник: http://mingas.ru/2016/04/shkafnye-gazoregulyatornye-punkty-grpsh/
    [Read more...]

    Для чего устанавливают ГРПШ

    by 3 Comments

    СГ-ЭКВЗ-Р-650

    ГРПШ (газорегуляторный пункт шкафной) представляет собой комплекс газового оборудования, предназначенный для понижения входного давления газа и поддержания его стабильным на выходе, а также для фильтрации проходящего потока газа.



    Газорегуляторные пункты шкафные (ГРПШ) применяются для обеспечения потребностей в газоснабжении коммунально-бытовых, промышленных и других объектов.



    Название ГРПШ является унифицированным. Помимо него, на рынке газового оборудования можно встретить аналогичную продукцию под следующими наименованиями:



    — УГРШ (установка газорегуляторная шкафная);

    — ГСГО (газорегуляторный пункт с газовым обогревом);

    — ПРДГ (пункт редуцирования давления газа);

    — ПГРШ (пункт газорегуляторный шкафной) и др.



    Все эти аббревиатуры обозначают один и тот же вид газового оборудования: пункт редуцирования давления газа, расположенный в металлическом несгораемом шкафу.

    КЛАССИФИКАЦИЯ ГРПШ





    Газорегуляторные пункты шкафные различаются в зависимости от назначения, технологической схемы, оснащенности дополнительными устройствами и оборудованием.



    В зависимости от технологической схемы различаются следующие виды ГРПШ:



    — с одной линией редуцирования и байпасом;

    — с основной и резервной линиями редуцирования;

    — с двумя линиями редуцирования и разными регуляторами на среднее и низкое давление (в ГРПШ этого типа регуляторы могут быть установлены параллельно или последовательно).

    Газорегуляторный пункт шкафной имеет один или два выхода. Расположение входа и выхода в зависимости от исполнения и от условий подключения может быть горизонтальным или вертикальным.



    По назначению ГРПШ бывают:



    — домовые (применяемые для обслуживания жилищных объектов; как правило, имеют одну линию редуцирования);

    — промышленные (предназначены для обеспечения потребностей производственных объектов).



    Газорегуляторные пункты шкафные могут быть дополнительно оборудованы:



    — узлами учета расхода газа (счетчиками, измерительными комплексами);

    — электрическим или газовым обогревателем;

    — системой дистанционного управления технологическим процессом.

    ТИПОВОЕ УСТРОЙСТВО И ПРИНЦИП РАБОТЫ ГРПШ



    Типовое устройство ГРПШ включает:



    — входной кран;

    — газовый фильтр;

    — регулятор давления газа;

    — предохранительные клапаны (сбросной и запорный);

    — манометры для контроля давления на входе и выходе;

    — выходное запорное устройство.

    Газ через входной кран поступает в пункт и подается на узел фильтра. Здесь он очищается от пыли, окалины, ржавчины и других твердых частиц.



    На входе газ имеет высокое или среднее давление. Чтобы обеспечить его поступление к потребителям, давление необходимо понизить. Эту функцию выполняет регулятор давления — основной элемент устройства ГРПШ.



    На выходе из регулятора давление газа поддерживается на постоянном уровне независимо от его изменений на входе, а также от объема расхода газа. В случае изменений давления срабатывают предохранительные клапаны, которые могут быть встроены в регулятор: сбросной клапан сбрасывает в атмосферу излишки газа (при повышении давления), запорный клапан перекрывает подачу газа (при критическом повышении или понижении выходного давления).



    Резервная линия, если таковая имеется в составе ГРПШ, как правило, аналогична по составу и функциям. Ее назначение — обеспечивать подачу газа потребителям во время ремонта или проверки основной линии.

    КАК ВЫБРАТЬ ГРПШ

    Главное, что необходимо учитывать при выборе газорегуляторного пункта шкафного, — это параметры регулятора давления. К ним относятся диапазон значений входного и выходного давления, пропускная способность.



    При этом важно учитывать, что выходные значения ГРПШ могут не совпадать с параметрами регулятора.



    Специалисты компании «Газовик» предоставят вам экспертную консультацию по вопросам подбора ГРПШ. Для этого заполните форму обратной связи на сайте или позвоните по телефону 8-800-333-90-77 (звонок бесплатный).





    Источник: https://gazovik-complex.com/grpsh-vidy-osobennosti-princip-dejstviya/
    -->
    Назначение, устройство, классификация
    газорегуляторных пунктов
    ГРП, ШРП, ГРПШ,ГСГО,ГРПШН,ПГБ,УГРШ, ГРПБ.

    Газорегуляторными пунктами (установками) называется комплекс технологического оборудования и устройств. Назначение и устройство  газорегуляторных установок ( ГРУ, ГРП, ГРПШ)  предусматривается для предварительной очистки газа, автоматического снижения давления газа и поддержания его на заданных уровнях независимо от изменения расхода газа в пределах номинальных расходных характеристик регуляторов давления газа, контроль входного и выходного давлений и температуры газа. А также газорегуляторные пункты могут с высокой точностью производить учёт расхода газа плавно меняющихся потоков не агрессивных газов. В зависимости от назначения и технической целесообразности газорегуляторное оборудование  размешают в отдельно стоящих зданиях, в пристройках к зданиям, в шкафах. В зависимости от размещения оборудования газорегуляторные пункты подразделяются на несколько типов:

    *
    газовые станции с газовым обогревом (ГСГО) — оборудование размещается в шкафу из несгораемых материалов;
        * газорегуляторный пункт шкафной (ГРПШ) — оборудование размещается в шкафу из несгораемых материалов;
    * шкафной регуляторный пункт (ШРП) — оборудование размещается в шкафу из несгораемых материалов;
        * газорегуляторная установка (ГРУ) — оборудование смонтировано на раме и размещается в помещении, в котором расположена газоиспользующая установка, или в помещении, соединенном с ним открытым проемом;
        * пункт газорегуляторный блочный (ПГБ) — оборудование смонтировано в одном или нескольких зданиях контейнерного типа;
        * стационарный газорегуляторный пункт (ГРП) — оборудование размещается в специально для этого предназначенных зданиях, помещениях или на открытых площадках.

    Принципиальное отличие ГРП от
    ГРПШ, ШРП, ГРУ и ПГБ состоит в том, что ГРП (в отличие от последних) не является типовым изделием полной заводской готовности.

    Устройство ГРП в подвальных и полуподвальных помещениях зданий, в пристройках к зданиям школ, больниц, детских учреждений, жилых домов, зрелищных и административных зданий не разрешается.

    Рассмотрим устройство ГРП с байпасной линией. Байпасная линия служит для ручного регулирования давления газа на период ремонта (замены) оборудования на основной линии и состоит из трубопровода с двумя отключающими устройствами (задвижками), оборудованного манометром  для измерения давления. Основная линия состоит из следующего последовательно соединенного трубопроводами оборудования: входного отключающего устройства; фильтра газового (ФС, ФГ), очищающего газ от механических примесей и оборудованного манометрами для измерения перепада давления (по показаниям манометров судят о степени загрязненности фильтра); предохранительного запорного клапана, перекрывающего трубопровод в случае выхода из заданных пределов давления после регулятора (контролируемого через импульсную трубку)(КПЗ); регулятора давления газа, понижающего давление до требуемого (РДБК,РДНК); выходного отключающего устройства; предохранительного сбросного клапана, стравливающего газ в атмосферу в случае кратковременного повышения давления сверх установленного. Для настройки ПСК перед ним должно устанавливаться запорное устройство. Подробное описание работы всех описанных устройств можно найти в соответствующих разделах.

    Газорегуляторные пункты и установки можно классифицировать следующим образом.

    По числу выходов:
        * газорегуляторные пункты и установки с одним выходом;
        * газорегуляторные пункты и установки с двумя выходами.

    По технологическим схемам:
        * газорегуляторные пункты с одной линией редуцирования (домовые);
        * газорегуляторные пункты с одной линией редуцирования и байпасом;
        * газорегуляторные пункты с основной и резервной линией редуцирования;
        * газорегуляторные пункты с двумя линиями редуцирования;
        * газорегуляторные пункты с двумя линиями редуцирования и байпасом (двумя байпасами).

    В свою очередь, шкафы и установки с двумя линиями редуцирования по схеме установки регуляторов подразделяются на:
        * газорегуляторные пункты и установки с последовательной установкой регуляторов;
        * газорегуляторные пункты и установки с параллельной установкой регуляторов.

    По обеспечиваемому выходному давлению подразделяются на:
        * газорегуляторные пункты и установки, поддерживающие на выходах одинаковое давление;
        * газорегуляторные пункты и установки, поддерживающие на выходах различное давление.

    Шкафы и установки, поддерживающие на выходах одинаковое давление, могут иметь одинаковую и различную пропускную способность обеих линий. Шкафы с различной пропускной способностью применяются для управления сезонными режимами газоснабжения (зима/лето).

    При выборе шкафов и установок базовыми являются рабочие параметры, обеспечиваемые регулятором давления газа (входное и выходное давление, пропускная способность), поэтому следует руководствоваться «Основными принципами выбора регуляторов». При этом не следует забывать, что выходные параметры шкафов и установок отличаются, порой существенно, от выходных параметров регуляторов. Газорегуляторные пункты и установки с узлами учета расхода газа изготавливаются на заказ.В зависимости от давления газа на вводе ГРП (ГРУ) бывают среднего (более 0,005 до 0,3 МПа) и высокого (более 0,3 до 1,2 МПа) давления.


    В газорегуляторных установках (ГРП, ШРП, ГРПШ, ГСГО, ГРПШН, ПГБ, УГРШ, ГРПБ) размещается следующее оборудование:
    регулятор давления, автоматически понижающий давление газа и поддерживающий его в контролируемой точке на заданном уровне;
    предохранительный запорный клапан, автоматически прекращающий подачу газа при повышении или понижении его давления сверх заданных пределов (устанавливается перед регулятором по ходу газа);
    предохранительное сбросное устройство, сбрасывающее излишки газа из газопровода за регулятором в атмосферу, чтобы давление газа в контролируемой точке не превысило заданного. Подключается к выходному газопроводу, а при наличии расходомера (счетчика)—за ним (перед сбросным устанавливается запорное устройство);
    фильтр для очистки газа от механических примесей. Устанавливается перед предохранительным запорным клапаном
    обводной газопровод (байпас) с последовательно расположенными двумя запорными устройствами (по байпасу производится подача газа во время ревизии и ремонта оборудования линии редуцирования, его
    диаметр принимается не меньшим чем диаметр сёдел клапана регулятора). Для ГРП с входным давлением свыше 0,6 МПа и пропускной способностью более 5000 мэ/ч вместо байпаса устанавливается дополнительно резервная линия регулирования.
    Средствами измерений в ГРП проверяют:
    давление газа перед регулятором и за ним (манометры показывающие и самопишущие); перепады давления на фильтре (дифманометры или технические манометры); температуру газа (термометры показывающие и самопишущие). В ГРП (ГРУ). в которых не учитывается расход газа, допускается не предусматривать регистрирующие приборы для замера температуры.
    Импульсные трубки служат для соединения с регулятором, запорным и сбросным клапанами и подключения средств измерения.
    Сбросные и продувочные трубопроводы используют для сбрасывания в атмосферу газа от сбросного устройства и при продувке газопроводов и оборудования. Продувочные трубопроводы
    размещают на входном газопроводе после первого отключающего устройства; на байпасе между двумя запорными устройствами; на участке газопровода с оборудованием, отключаемым для
    осмотров и ремонта. Условный диаметр продувочного и сбросного трубопроводов принимается не менее 20 мм. Продувочные, сбросные трубопроводы выводятся наружу в места, обеспечивающие безопасное рассеивание газа, но не менее чем на 1 м выше карниза здания.
    Запорные устройства должны обеспечить возможность отключения ГРП (ГРУ), а также оборудования и средств измерений без прекращения подачи газа.
    ГРП (ГРУ) могут быть одноступенчатыми или двухступенчатыми. В одноступенчатых входное давление газа редуцируется до выходного одним, в двухступенчатом — двумя последовательно установленными регуляторами. При этом регуляторы должны иметь примерно одинаковую производительность при соответствующих входных давлениях газа.
    Одноступенчатые схемы применяют обычно при разности между входным н выходным давлением до 0,6 МПа.
    Места отбора импульсов для регулятора давления и предохранительного запорного клапана определяются паспортом завода-изготовителя оборудования, но могут изменяться.
    Схема компоновки оборудования ГРП (ГРУ) приведена на рис. 1,
    Для снабжения потребителей с расходом газа до 2000 м3/ч применяют газорегуляторный пункт шкафной (ГРПШ) или газовые станции с газовым обогревом (ГСГО).


    Пуск в работу, переход с технологической линии на обводную - байпас и обратно, Остановка газорегуляторного пункта.
    На главную

    Назад   Вперед   К началу страницы
    Статистика









    Промышленное газовое оборудование

    Источник: http://gazapparat.ucoz.ru/index/naznachenie_ustrojstvo_klassifikacija_grp/0-38

    Газовик — промышленное газовое оборудование

    Газовик — промышленное газовое оборудование Продукция Статьи

    Газорегуляторные пункты (ГРП) и газорегуляторные установки (ГРУ).

    Назначение и размещение.

    ГРП и ГРУ предназначены для снижения давления газа и поддержания его в заданных пределах ГРП размещаются:

    • в отдельно стоящих зданиях;
    • встроенными в одноэтажные производственные здания или котельные:
    • в шкафах на наружных стенах или отдельно стоящих опорах;
    • на покрытиях производственных зданий I и II степени огнестойкости с негорючим утеплителем;
    • на открытых огражденных площадках под навесом

    ГРУ размещаются:

    • в газифицированных зданиях, как правило, вблизи от входа;
    • непосредственно в помещениях котельных или цехов, где находятся газоиспользующие агрегаты, или в смежных помещениях, соединенных с ними открытыми проемами и имеющими не менее чем трехкратный воздухообмен в час. Подача газа от ГРУ к потребителям в других отдельно стоящих зданиях не допускается.

    Принципиальная схема ГРП (ГРУ), назначение оборудования.

    Назначение и характер используемого оборудования в ГРП и ГРУ идентичны.

    В ГРП (ГРУ) предусматривают установку: фильтра, предохранительного запорного клапанаПЗК, регулятора давления газа, предохранительного сбросного клапанаПСК, запорной арматуры, контрольно-измерительных приборовКИП, приборов учета расхода газа (при необходимости), а также устройство обводного газопровода(байпаса) с установкой последовательно двух отключающих устройств и продувочного трубопровода между ними на случай ремонта оборудования.

    Второе по ходу газа отключающее устройство на байпасе должно обеспечивать плавное регулирование.

    Для ГРП с входным давлением
